高中物理模型与二级推论(精华) 96张PPT

从“练”到“炼”
——物理模型与二级推论
跳出题海
提炼模型
总结方法
回归课本
搭建力、电模型的“积木”
理想模型：质点、点电荷、带电质点、电流元；
实物模型：滑块、小球、木板、斜面、轻杆、细线、弹簧、圆弧槽、滑轮、传送带、导体棒、线圈、电阻器、电容器、变压器、二极管等；
场的模型：重力场、静电场、磁场；
数学模型：抛物线、圆、椭圆、螺旋线、旋轮线等。
力与平衡

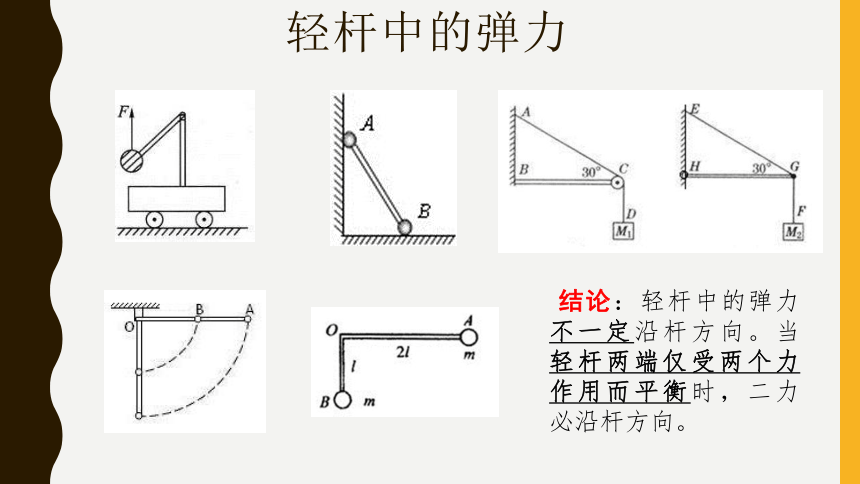

轻杆中的弹力
结论：轻杆中的弹力不一定沿杆方向。当轻杆两端仅受两个力作用而平衡时，二力必沿杆方向。

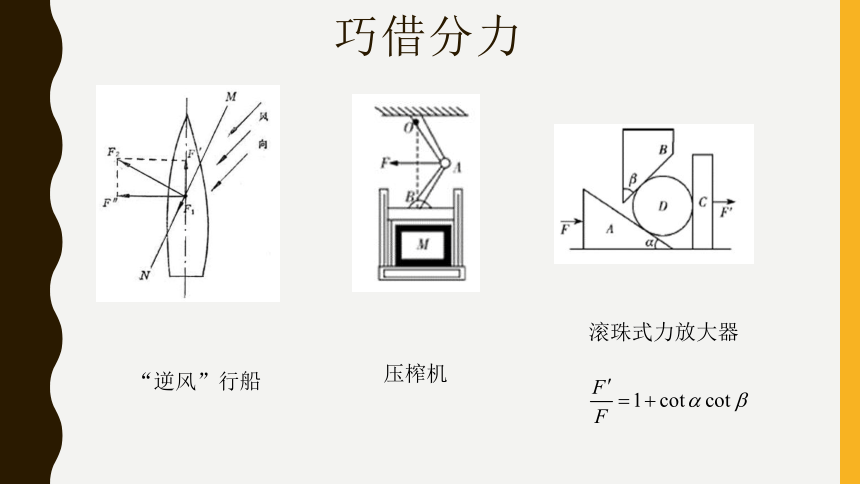

巧借分力
“逆风”行船
压榨机
滚珠式力放大器
用巧力——拖箱子
变化

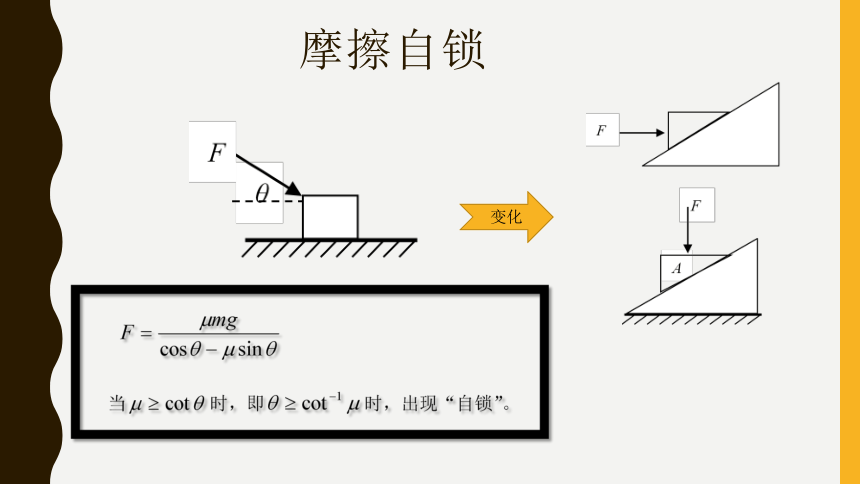

摩擦自锁
变化

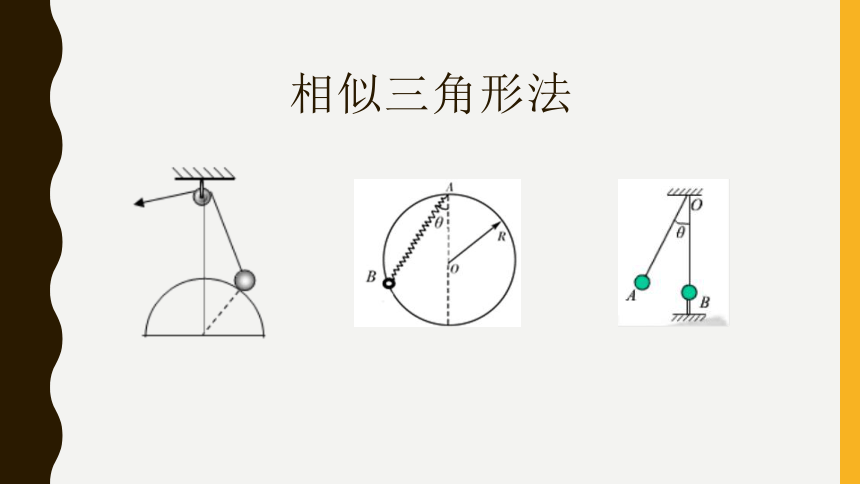

相似三角形法

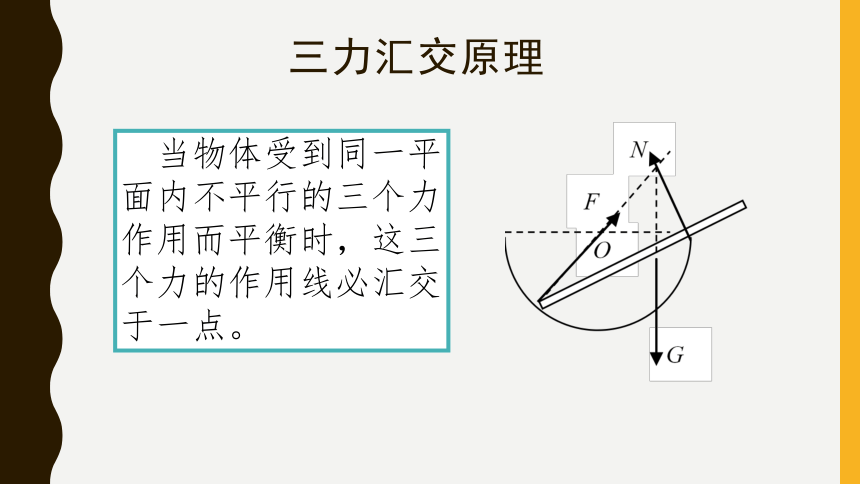

三力汇交原理
当物体受到同一平面内不平行的三个力作用而平衡时，这三个力的作用线必汇交于一点。
牛顿运动定律

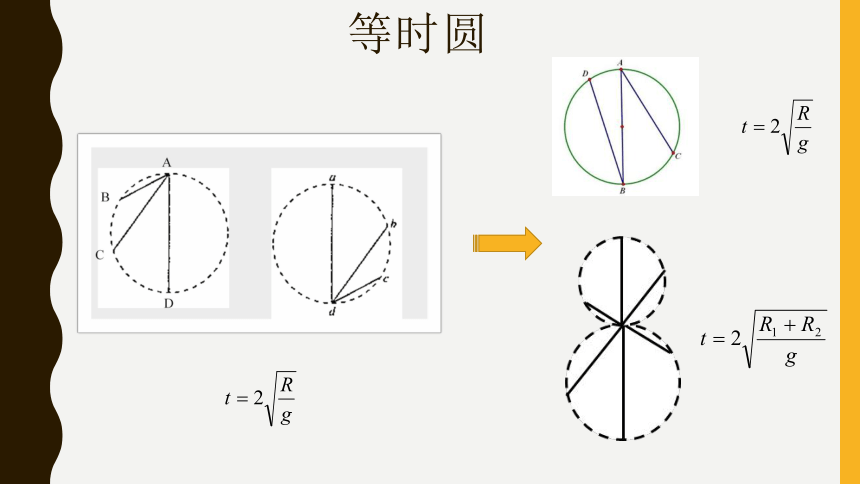

等时圆



等时圆的应用
连接体（1）
连接体（2）
平抛运动
平抛运动的有用推论
斜面上的平抛运动
掷飞镖
点光源下平抛运动的投影
圆周运动
圆锥摆 PK 单摆
“转弯”与安全速度
绳·球模型 PK 杆·球模型
旋转的抛物线
万有引力
行星凌日与行星冲日
近地卫星
同步卫星
黑洞
卫星变轨—霍曼变轨
双星模型
三星模型与拉格朗日点
克服思维定式
机械能
一把尺子测定摩擦因数
传送带
过山车
压力差
在哪里脱离？

何处设钉子？
动量
弹性碰撞（1）




弹性碰撞（2）
速度交换
条件：两球质量相等，发生弹性正碰。
“子母”球
推广
弹簧双振子
人船模型
，

不动的“质心”
木板—滑块模型
静电场与电路
什么电场？
E
等量异种电荷—电像法
等量异种电荷连线的中垂面是一个电势为零的等势面。
等量同种电荷
不等量的异种电荷
平行板电容器
（插入金属板）
带电粒子的加速与偏转
加速：
偏转
先加速后偏转：

示波器的灵敏度 PK 电流计的灵敏度

等效重力场
等效最高点——B
等效最低点——A
等效电源
电源的最大输出功率
应用
改装电表
R1 R2
R5 R6
R3
R4
磁场
圆形磁场
最长时间
最佳组合场
交变电场+圆形磁场
所有粒子穿越电场的时间均为一个周期，它们在穿越电场过程中受电场力的总冲量均为零，所以所有粒子静电场后其速度仍为水平的v0。
复合场（抛物线）
匀强磁场+重力场：qv0B =mgcosα
复合场（旋轮线）
电磁泵
直流电
交流电
电子显像管
速度选择器（滤速器）
磁流体发电机
电磁流量计
质谱仪
回旋加速器
霍尔效应（霍尔元件）
电子导电
电磁感应
导体棒转动切割
应用
法拉第圆盘发电机
单棒切割——电阻
这是另类匀变速运动！——速度随位移均匀变化。
单棒切割——电容器（1）
变化
单棒切割——电容器（2）
单棒切割——两种电动势并存
双棒切割
线圈切割（1）
线圈切割（2）
线圈穿越有界磁场的i-t图象

对于各种各样形状的线圈（矩形、三角形、圆形、多边形等），和各种各样的有界磁场（匀强、非匀强、单一场、组合场等），无论线圈以什么方式穿越（匀速、变速）磁场，表现在i-t图象上总有：t轴上方的所围面积和t轴下方所围面积一定相等。
两类自感现象
交变电流
交变电流的产生


B
a
b
c
d
ω
试试画出交变电流时间i—t图象并进行对比。
有效值
变压器——一拖二
变压器——半波整流
变压器——等效电阻
应用
高压输电
谢谢！
