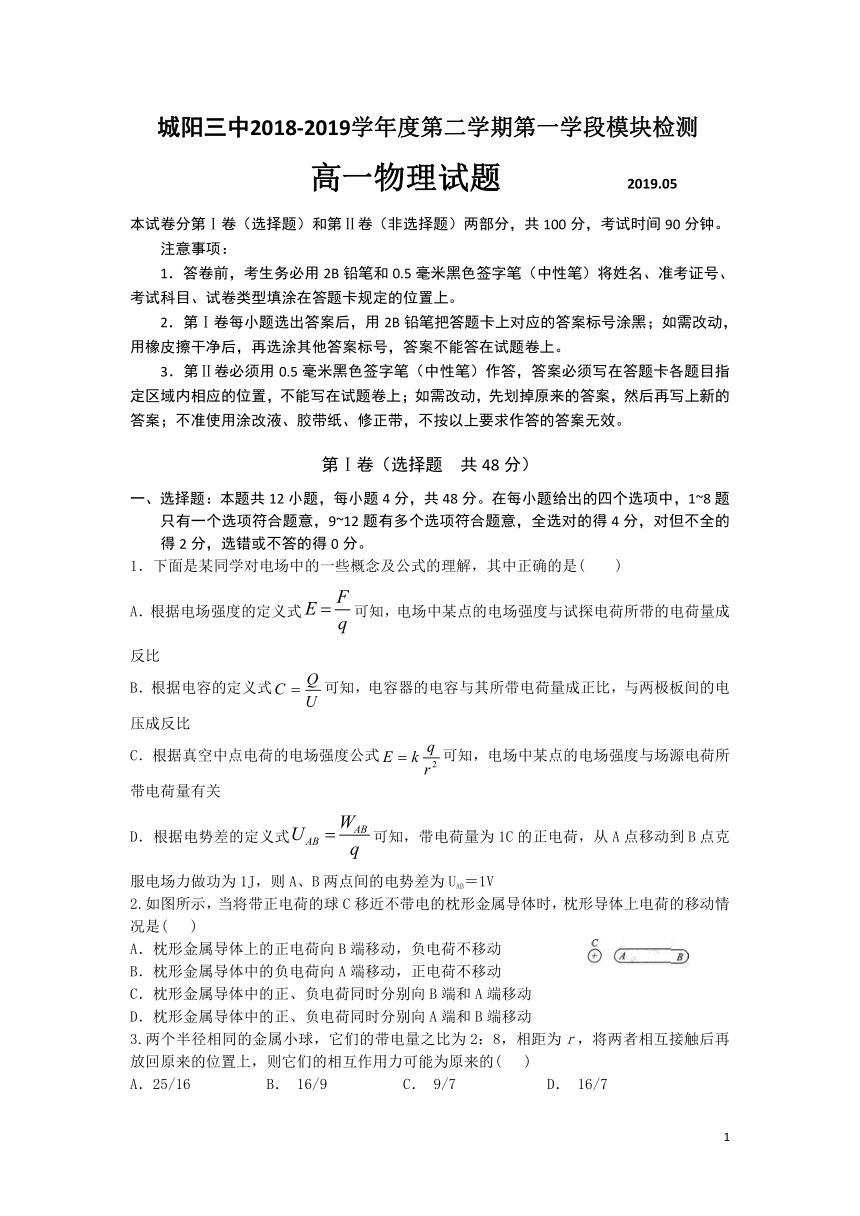

山东省青岛市城阳三中2018-2019学年高一下学期期中考试物理试题（Word版含答案）

城阳三中2018-2019学年度第二学期第一学段模块检测
高一物理试题
2019.05
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分，考试时间90分钟。
注意事项：
1．答卷前，考生务必用2B铅笔和0.5毫米黑色签字笔（中性笔）将姓名、准考证号、考试科目、试卷类型填涂在答题卡规定的位置上。
2．第Ⅰ卷每小题选出答案后，用2B铅笔把答题卡上对应的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号，答案不能答在试题卷上。
3．第Ⅱ卷必须用0.5毫米黑色签字笔（中性笔）作答，答案必须写在答题卡各题目指定区域内相应的位置，不能写在试题卷上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第Ⅰ卷（选择题
共48分）
一、选择题：本题共12小题，每小题4分，共48分。在每小题给出的四个选项中，1~8题只有一个选项符合题意，9~12题有多个选项符合题意，全选对的得4分，对但不全的得2分，选错或不答的得0分。
1．下面是某同学对电场中的一些概念及公式的理解，其中正确的是(
)
A．根据电场强度的定义式可知，电场中某点的电场强度与试探电荷所带的电荷量成反比
B．根据电容的定义式可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比
C．根据真空中点电荷的电场强度公式可知，电场中某点的电场强度与场源电荷所带电荷量有关
D．根据电势差的定义式可知，带电荷量为1C的正电荷，从A点移动到B点克服电场力做功为1J，则A、B两点间的电势差为UAB＝1V
2.如图所示，当将带正电荷的球C移近不带电的枕形金属导体时，枕形导体上电荷的移动情况是(
)
A．枕形金属导体上的正电荷向B端移动，负电荷不移动
B．枕形金属导体中的负电荷向A端移动，正电荷不移动
C．枕形金属导体中的正、负电荷同时分别向B端和A端移动
D．枕形金属导体中的正、负电荷同时分别向A端和B端移动
3.两个半径相同的金属小球，它们的带电量之比为2：8，相距为ｒ，将两者相互接触后再放回原来的位置上，则它们的相互作用力可能为原来的(
)
A．25/16
B．
16/9
C．
9/7
D．
16/7

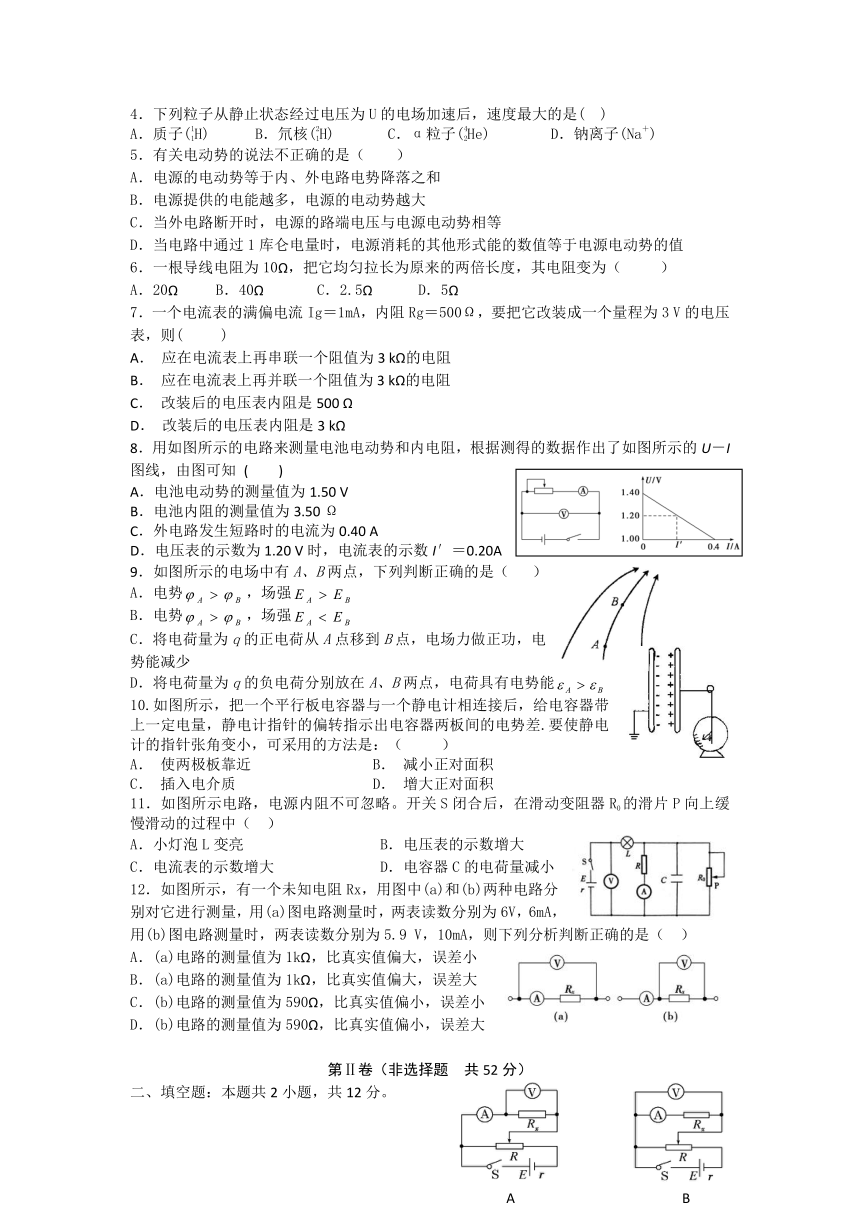

4．下列粒子从静止状态经过电压为U的电场加速后，速度最大的是(
)
A．质子(H)
B．氘核(H)
C．α粒子(He)
D．钠离子(Na＋)
5．有关电动势的说法不正确的是（　　）
A．电源的电动势等于内、外电路电势降落之和
B．电源提供的电能越多，电源的电动势越大
C．当外电路断开时，电源的路端电压与电源电动势相等
D．当电路中通过1库仑电量时，电源消耗的其他形式能的数值等于电源电动势的值
6．一根导线电阻为10Ω，把它均匀拉长为原来的两倍长度，其电阻变为（
）
A．20Ω
B．40Ω
C．2.5Ω
D．5Ω
7．一个电流表的满偏电流Ig＝1mA，内阻Rg＝500Ω，要把它改装成一个量程为3
V的电压表，则(　
　)
A．
应在电流表上再串联一个阻值为3
kΩ的电阻
B．
应在电流表上再并联一个阻值为3
kΩ的电阻
C．
改装后的电压表内阻是500
Ω
D．
改装后的电压表内阻是3
kΩ
8．用如图所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图所示的U－I图线，由图可知
(　　)
A．电池电动势的测量值为1.50
V
B．电池内阻的测量值为3.50
Ω
C．外电路发生短路时的电流为0.40
A
D．电压表的示数为1.20
V时，电流表的示数I′＝0.20A
9．如图所示的电场中有A、B两点，下列判断正确的是（
）
A．电势，场强
B．电势，场强
C．将电荷量为q的正电荷从A点移到B点，电场力做正功，电势能减少
D．将电荷量为q的负电荷分别放在A、B两点，电荷具有电势能
10.如图所示，把一个平行板电容器与一个静电计相连接后，给电容器带上一定电量，静电计指针的偏转指示出电容器两板间的电势差.要使静电计的指针张角变小，可采用的方法是：（
）
A．
使两极板靠近
B．
减小正对面积
C．
插入电介质
D．
增大正对面积
11．如图所示电路，电源内阻不可忽略。开关S闭合后，在滑动变阻器R0的滑片P向上缓慢滑动的过程中（
）
A．小灯泡L变亮
B．电压表的示数增大
C．电流表的示数增大
D．电容器C的电荷量减小
12．如图所示，有一个未知电阻Rx，用图中(a)和(b)两种电路分别对它进行测量，用(a)图电路测量时，两表读数分别为6V，6mA，用(b)图电路测量时，两表读数分别为5.9
V，10mA，则下列分析判断正确的是（
）
A．(a)电路的测量值为1kΩ，比真实值偏大，误差小
B．(a)电路的测量值为1kΩ，比真实值偏大，误差大
C．(b)电路的测量值为590Ω，比真实值偏小，误差小
D．(b)电路的测量值为590Ω，比真实值偏小，误差大
第Ⅱ卷（非选择题
共52分）
(
B
A
)二、填空题：本题共2小题，共12分。

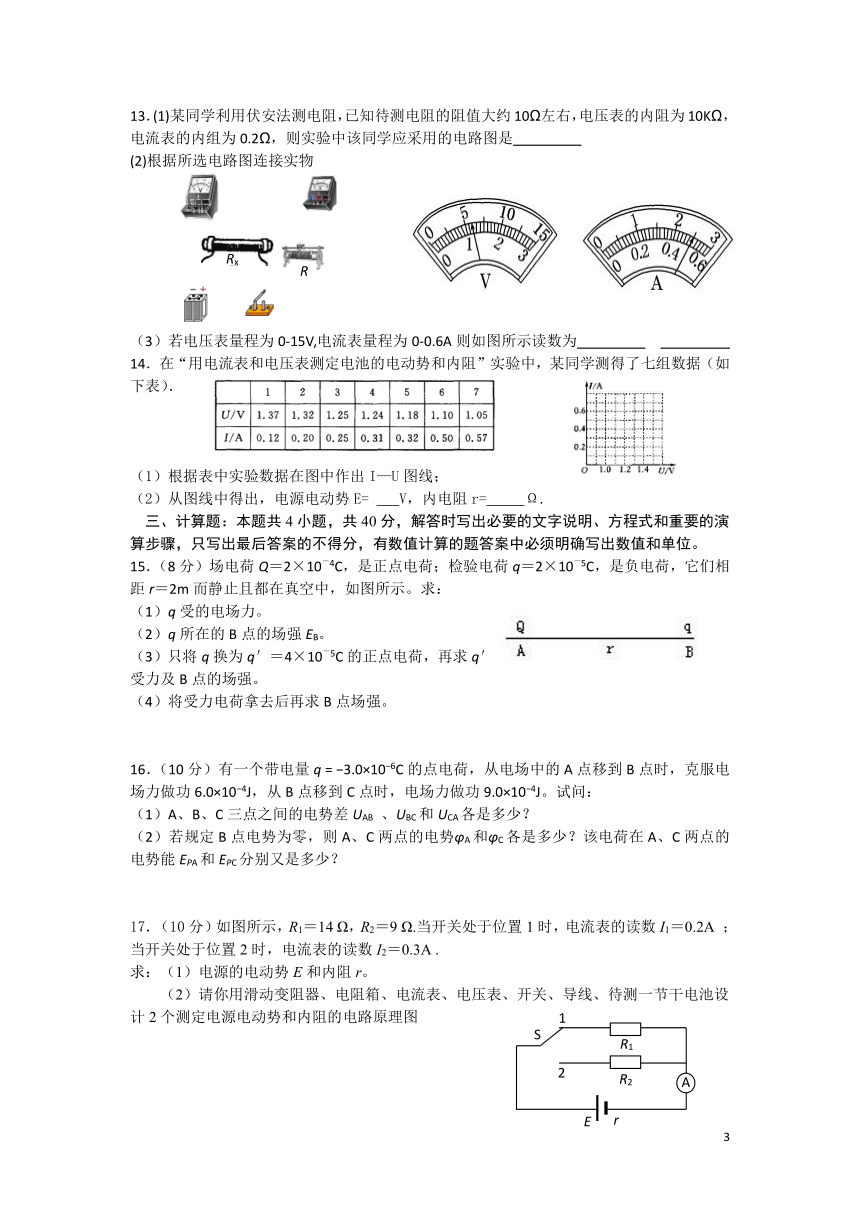

13．(1)某同学利用伏安法测电阻，已知待测电阻的阻值大约10Ω左右，电压表的内阻为10KΩ，电流表的内组为0.2Ω，则实验中该同学应采用的电路图是
(2)根据所选电路图连接实物
(
R
x
R
)
若电压表量程为0-15V,电流表量程为0-0.6A则如图所示读数为
14．在“用电流表和电压表测定电池的电动势和内阻”实验中，某同学测得了七组数据（如下表）．
（1）根据表中实验数据在图中作出I—U图线；
（2）从图线中得出，电源电动势E=
V，内电阻r=
Ω.
三、计算题：本题共4小题，共40分，解答时写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不得分，有数值计算的题答案中必须明确写出数值和单位。
15．（8分）场电荷Q＝2×10－4C，是正点电荷；检验电荷q＝2×10－5C，是负电荷，它们相距r＝2m而静止且都在真空中，如图所示。求：
（1）q受的电场力。
（2）q所在的B点的场强EB。
（3）只将q换为q＇＝4×10－5C的正点电荷，再求q＇受力及B点的场强。
（4）将受力电荷拿去后再求B点场强。
16．（10分）有一个带电量q
=
3.0×10 6C的点电荷，从电场中的A点移到B点时，克服电场力做功6.0×10 4J，从B点移到C点时，电场力做功9.0×10 4J。试问：
（1）A、B、C三点之间的电势差UAB
、UBC和UCA各是多少？
（2）若规定B点电势为零，则A、C两点的电势φA和φC各是多少？该电荷在A、C两点的电势能EPA和EPC分别又是多少？
17．（10分）如图所示，R1＝14
Ω，R2＝9
Ω.当开关处于位置1时，电流表的读数I1＝0.2A
；当开关处于位置2时，电流表的读数I2＝0.3A
.
求：（1）电源的电动势E和内阻r。
(
R
1
R
2
A
E
r
S
1
2
)（2）请你用滑动变阻器、电阻箱、电流表、电压表、开关、导线、待测一节干电池设计2个测定电源电动势和内阻的电路原理图
18．（12分）电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，一种是锅内的水烧干后的保温状态.如图是电饭锅的电路图，R1是电阻，R2加热用的电热丝。
（1）自动开关S接通和断开时，电饭锅分别处于哪种状态？说明理由。
(
220V
R
1
S
R
2
)（2）要使R2在保温状态下的功率是加热状态的一半，R1：R2应该是多大？
2018-2019学年度第二学期第一学段质量检测高一物理试题答案
一、选择题
1
2
3
4
5
6
7
8
9
10
11
12
C
B
A
A
B
B
D
D
BC
ACD
BC
AD
二、填空题
13.（1）A
(
R
x
R
)
（2）
（3）5.4V
0.5A
(
·
·
·
·
·
·
·
)14.（1）
（2）1.46
0.73
15.（1）F=kQq/r^2=9N
（2）EB=kQ/r^2=4.5×10^5N/C
（3）EB=kQ/r^2=4.5×10^5N/C
（4）EB=kQ/r^2=4.5×10^5N/C
16.
(1)200
V　－300
V　100
V(2)200
V　300
V　－6×10－4
J　－9×10－4
J
(1)由题知W
AB
＝－6×10
－4
J（1分），
W
BC
＝9×10
－4
J.
U
AB
＝
＝
V＝200
V，
U
BC
＝
＝
V＝－300
V，
U
CA
＝U
CB
＋U
BA
＝－U
BC
＋(－U
AB
)＝300
V－200
V＝100
V.
(2)若φB＝0，则φA＝UAB＋φB＝200
V，
φC＝φB－UBC＝300
V，
17.
（1）根据闭合电路欧姆定律得：
E=I1（R1+r）…①
E=I2（R2+r）…②
代入解得：r=1Ω
将r=1Ω代入①得：E=3V
故答案为：3V，1Ω．
（2）略
18.
（1）在纯电阻电路中，由电功率公式P=U2R可以知道，S接通时，R1被短路，电阻丝R2的功率最大，电饭锅处于加热状态；
S断开时，电路电阻变大，R2上的电压减小，电功率变小，电饭锅处于保温状态．
（2）P=UI=U2R2
P′=U′I′=U2R2(R1+R2)2，P′=P2
解得：
R1：R2=（2-1）：1
答：（1）自动开关S接通，电饭锅处于加热状态；自动开关S断开时，电饭锅处于保温状态；
（2）要使R2在保温状态下的功率是加热状态的一半，R1：R2应该是（2-1）：1．
