沪科版九年级物理 18.3 电能的输送 同步测试（含解析）

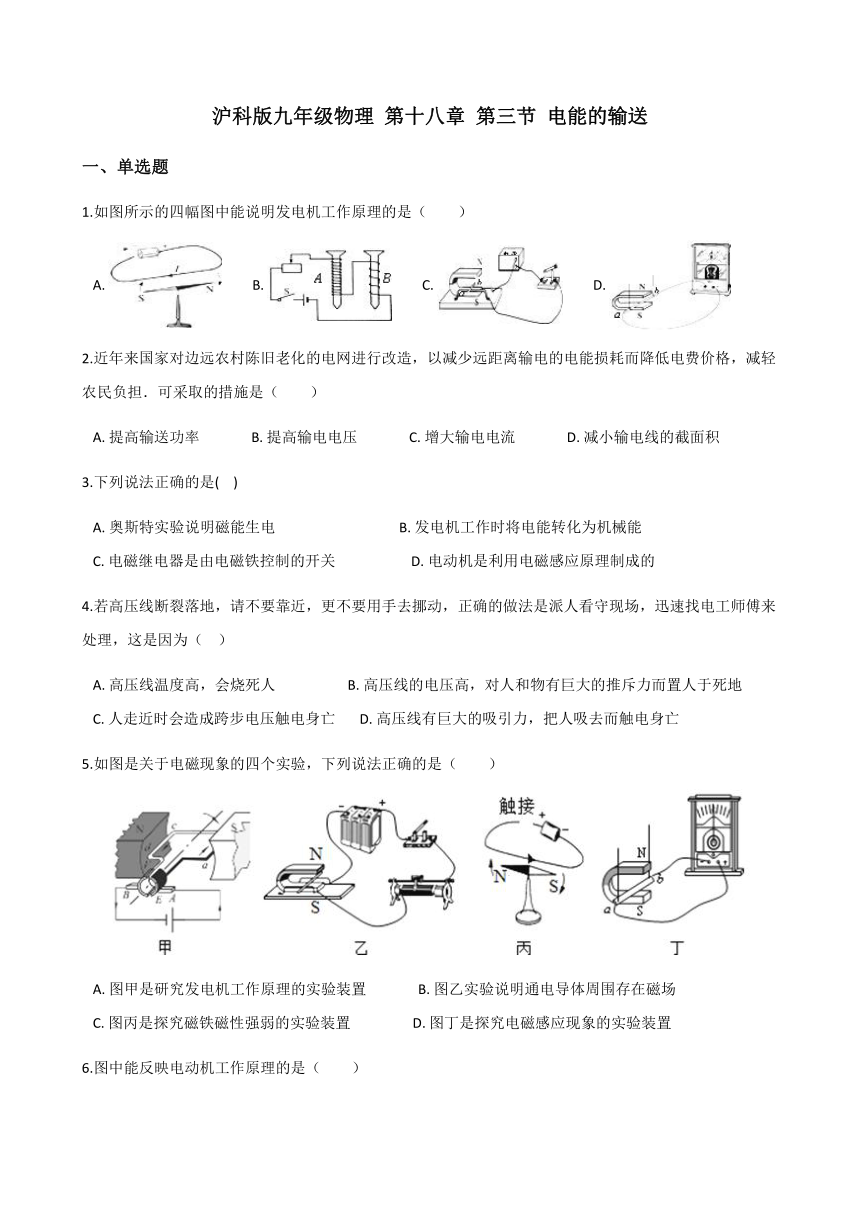

沪科版九年级物理 第十八章 第三节 电能的输送
一、单选题
1.如图所示的四幅图中能说明发电机工作原理的是（　　）
A.??????????B.??????????C.??????????D.?
2.近年来国家对边远农村陈旧老化的电网进行改造，以减少远距离输电的电能损耗而降低电费价格，减轻农民负担．可采取的措施是（　　）
A.?提高输送功率???????????????B.?提高输电电压???????????????C.?增大输电电流???????????????D.?减小输电线的截面积
3.下列说法正确的是(????)
A.?奥斯特实验说明磁能生电????????????????????????????????????B.?发电机工作时将电能转化为机械能C.?电磁继电器是由电磁铁控制的开关??????????????????????D.?电动机是利用电磁感应原理制成的
4.若高压线断裂落地，请不要靠近，更不要用手去挪动，正确的做法是派人看守现场，迅速找电工师傅来处理，这是因为（?? ）
A.?高压线温度高，会烧死人?????????????????????B.?高压线的电压高，对人和物有巨大的推斥力而置人于死地C.?人走近时会造成跨步电压触电身亡???????D.?高压线有巨大的吸引力，把人吸去而触电身亡
5.如图是关于电磁现象的四个实验，下列说法正确的是（　　）
A.?图甲是研究发电机工作原理的实验装置???????????????B.?图乙实验说明通电导体周围存在磁场C.?图丙是探究磁铁磁性强弱的实验装置??????????????????D.?图丁是探究电磁感应现象的实验装置
6.图中能反映电动机工作原理的是（　　）
A.??????????????????????????????????B.?C.????????????????????????????D.?

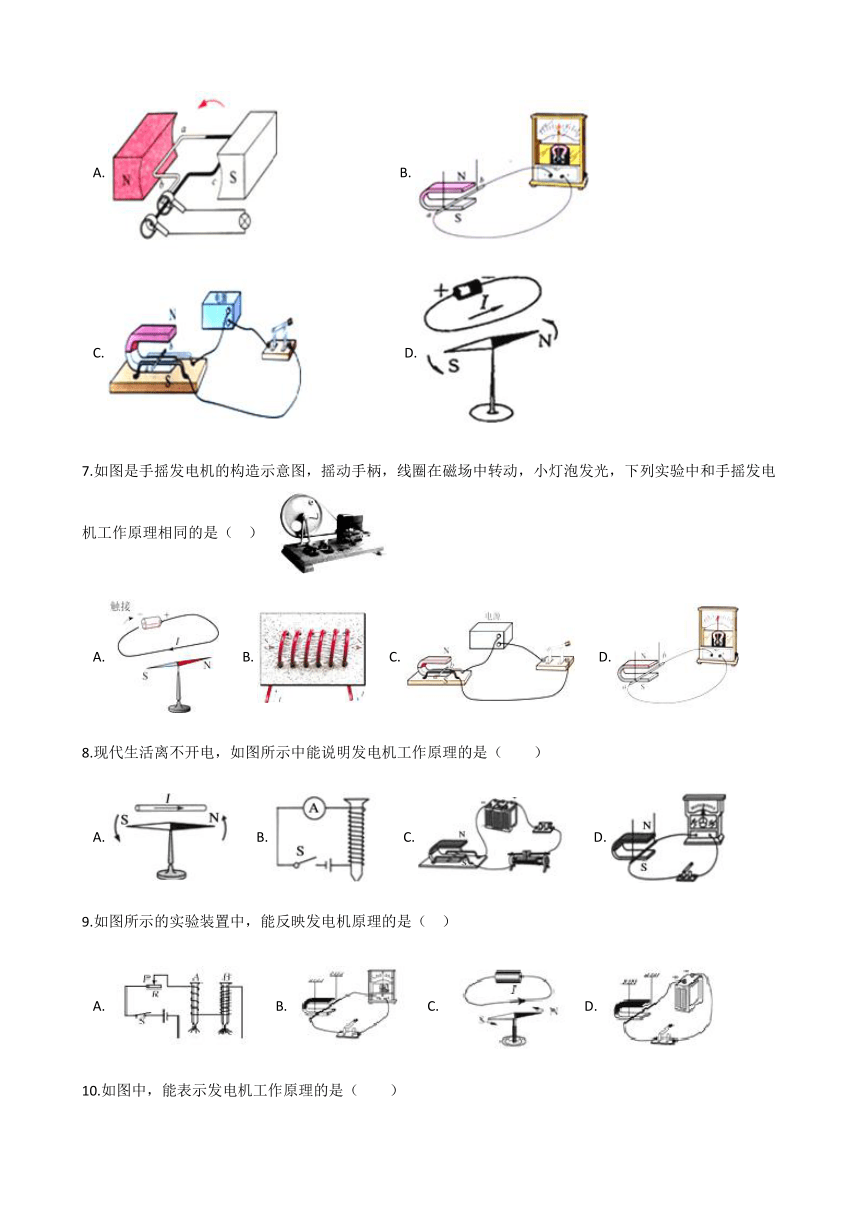

7.如图是手摇发电机的构造示意图，摇动手柄，线圈在磁场中转动，小灯泡发光，下列实验中和手摇发电机工作原理相同的是（?? ）
A.????????B.????????C.????????D.?
8.现代生活离不开电，如图所示中能说明发电机工作原理的是（　　）
A.?????????B.?????????C.?????????D.?
9.如图所示的实验装置中，能反映发电机原理的是（?? ）
A.??????B.??????C.??????D.?
10.如图中，能表示发电机工作原理的是（　　）
A.????????????????????????????????????????????B.?C.??????????????????????????????????????D.?
二、多选题

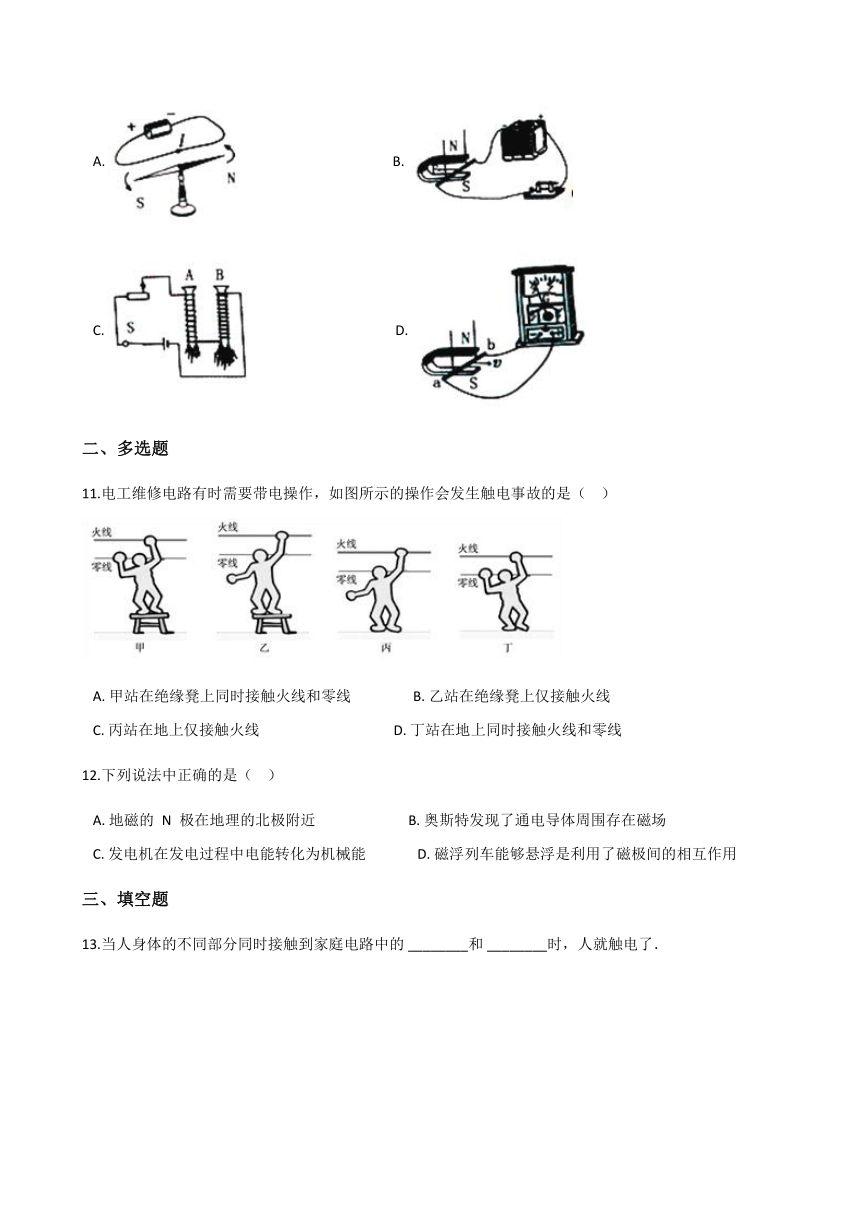

11.电工维修电路有时需要带电操作，如图所示的操作会发生触电事故的是（?? ）
A.?甲站在绝缘凳上同时接触火线和零线??????????????????B.?乙站在绝缘凳上仅接触火线C.?丙站在地上仅接触火线???????????????????????????????????????D.?丁站在地上同时接触火线和零线
12.下列说法中正确的是（?? ）
A.?地磁的 N 极在地理的北极附近???????????????????????????B.?奥斯特发现了通电导体周围存在磁场C.?发电机在发电过程中电能转化为机械能???????????????D.?磁浮列车能够悬浮是利用了磁极间的相互作用
三、填空题
13.当人身体的不同部分同时接触到家庭电路中的?________和?________时，人就触电了．

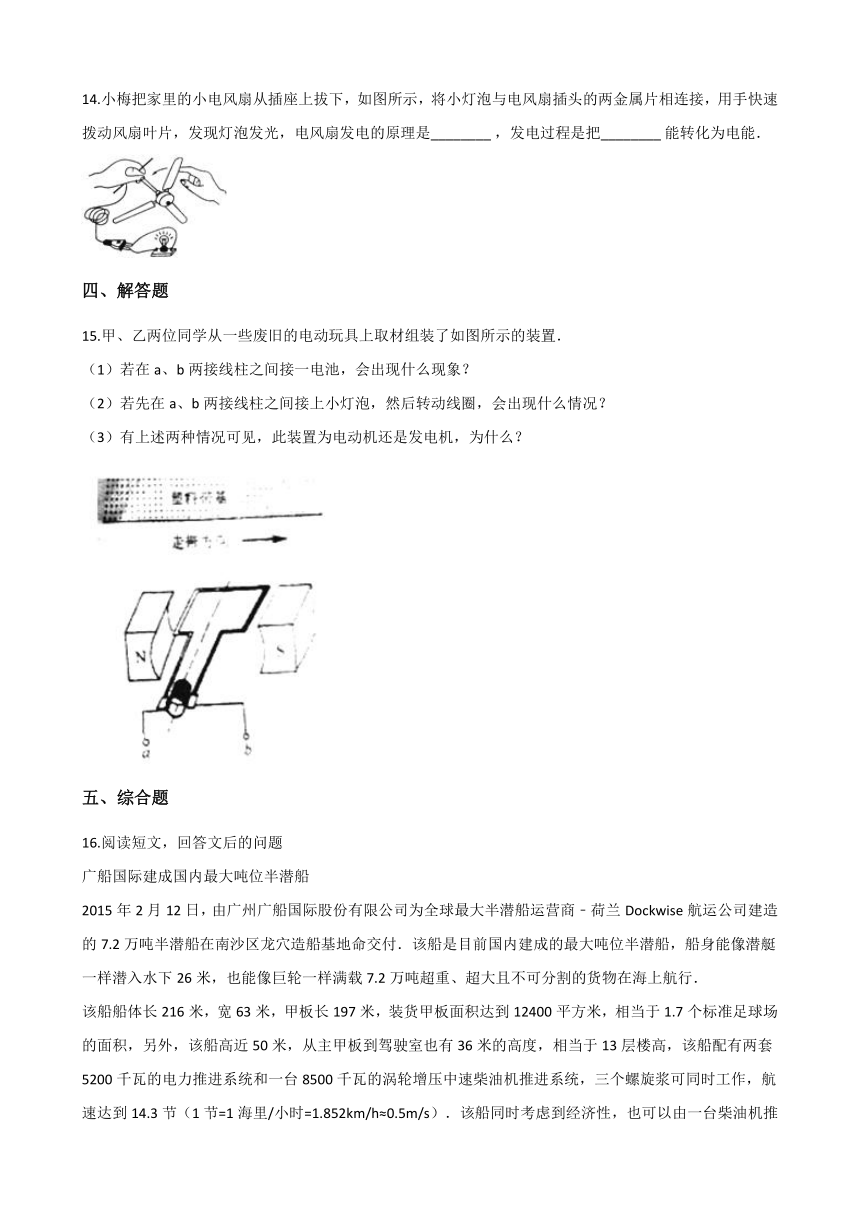

14.小梅把家里的小电风扇从插座上拔下，如图所示，将小灯泡与电风扇插头的两金属片相连接，用手快速拨动风扇叶片，发现灯泡发光，电风扇发电的原理是________?，发电过程是把________?能转化为电能．
四、解答题
15.甲、乙两位同学从一些废旧的电动玩具上取材组装了如图所示的装置．（1）若在a、b两接线柱之间接一电池，会出现什么现象？（2）若先在a、b两接线柱之间接上小灯泡，然后转动线圈，会出现什么情况？（3）有上述两种情况可见，此装置为电动机还是发电机，为什么？
五、综合题
16.阅读短文，回答文后的问题广船国际建成国内最大吨位半潜船2015年2月12日，由广州广船国际股份有限公司为全球最大半潜船运营商﹣荷兰Dockwise航运公司建造的7.2万吨半潜船在南沙区龙穴造船基地命交付．该船是目前国内建成的最大吨位半潜船，船身能像潜艇一样潜入水下26米，也能像巨轮一样满载7.2万吨超重、超大且不可分割的货物在海上航行．该船船体长216米，宽63米，甲板长197米，装货甲板面积达到12400平方米，相当于1.7个标准足球场的面积，另外，该船高近50米，从主甲板到驾驶室也有36米的高度，相当于13层楼高，该船配有两套5200千瓦的电力推进系统和一台8500千瓦的涡轮增压中速柴油机推进系统，三个螺旋浆可同时工作，航速达到14.3节（1节=1海里/小时=1.852km/h≈0.5m/s）．该船同时考虑到经济性，也可以由一台柴油机推进，航速约为10节，为两套电力推进系统提供电源的是4台功率为3690千瓦的中压发电机，供电电压为6600伏，即使其中两台发电机瘫痪不能工作，船舶仍然可以正常行驶，该船还设有15道水密门，可迅速隔离危险．
（1）半潜船是通过改变________来实现潜水的，在下潜过程中船底所受压强变________?．
（2）当该船以经济性模式行驶时，柴油机对半潜船的牵引力约为________?N．

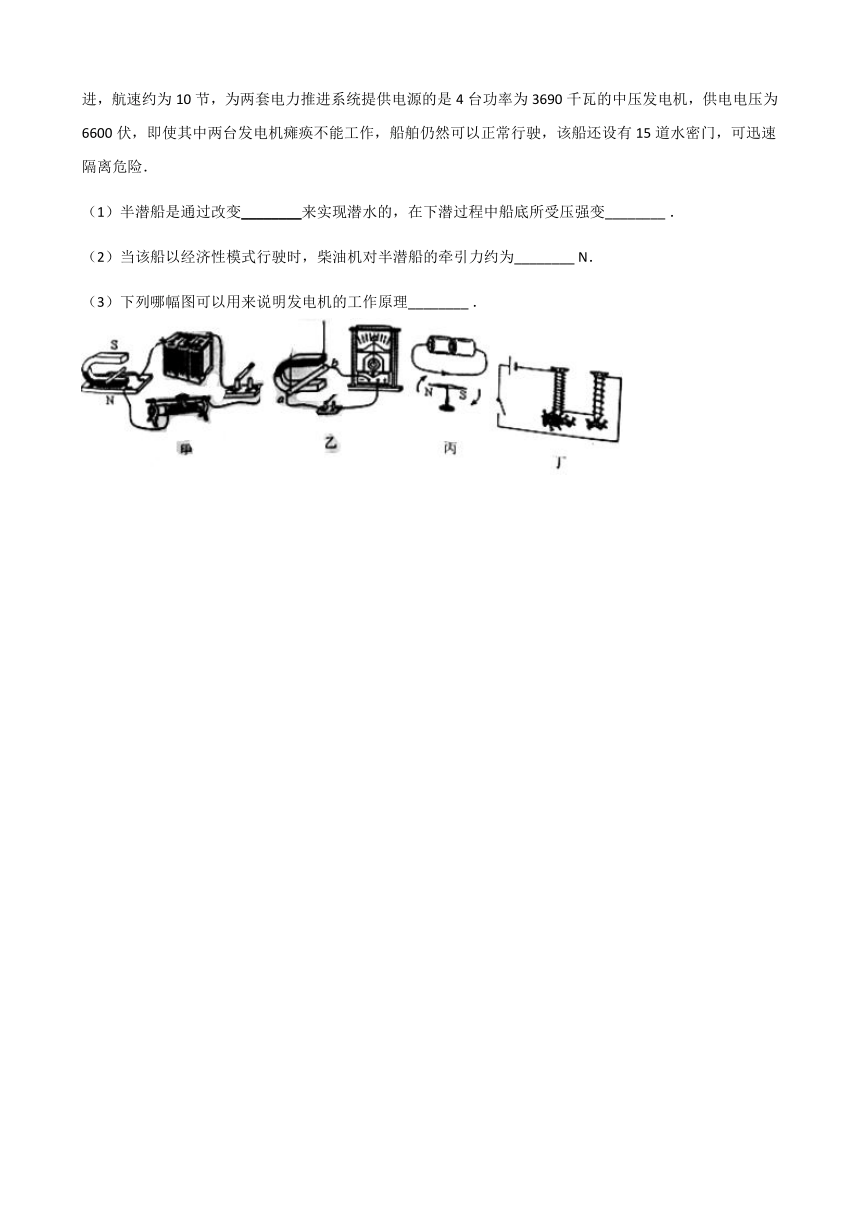

（3）下列哪幅图可以用来说明发电机的工作原理________?．

答案解析部分
一、单选题
1.【答案】D
【解析】【解答】解：A、图示的是奥斯特实验，说明了电流周围存在磁场，故该选项不符合题意．B、这是研究电磁铁的磁性强弱与线圈的匝数关系的实验；故该选项不符合题意．C、这是研究通电导体在磁场中受力的实验，是电动机的原理；故该选项不符合题意．D、开关闭合后，在外力作用下使导体做切割磁感应线运动，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故该选项符合题意．故选D．【分析】（1）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流；（2）电动机的工作原理是磁场对电流的作用，即通电导体在磁场中受力运动；（3）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场．
2.【答案】B
【解析】【解答】解：A、提高输送功率，根据I=， 输送电流较大，根据P损=I2R得知损失的功率较大．故A错误；B、提高输电电压，根据I=， 输送电流较小，根据P损=I2R得知损失的功率较小．故B正确；C、增大输电电流，根据P损=I2R得知损失的功率较大．故C错误；D、减小输电导线的横截面积，增大了电阻，根据P损=I2R得知损失的功率较大．故D错误．故选B．【分析】为了减少远距离输电线路上的电能损耗，根据P损=I2R得知减小电流和电阻来减小损失的功率．
3.【答案】C
【解析】【分析】（1)奥斯特实验揭示了电和磁之间的联系，说明电流周围存在磁场；（2)发电机是利用电磁感应原理制成的，工作时机械能转化成电能；（3)电磁继电器是利用电磁铁控制工作电路通断的开关；（4)电动机是利用通电线圈在磁场中受力转动的原理制成的，工作时把电能转化成机械能．【解答】A、奥斯特实验说明电能生磁，不是磁能生电，该选项错误；B、发电机工作时将机械能转化成电能，不是电能转化为机械能，该选项错误；C、电磁铁通电时有磁性，断电时无磁性，电磁继电器就是由电磁铁控制的开关，该选项说法正确；D、发电机才是利用电磁感应原理制成的，该选项错误．故选C．
4.【答案】C
【解析】【解答】解：由高压线落到地面时，人靠近时会造成跨步电压触电，故要派人看守现场，迅速找电工师傅来处理． 故选C．【分析】根据高压触电的类型分析．电弧触电和跨步电压触电．
5.【答案】D
【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确．故选：D．【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池．
6.【答案】C
【解析】【解答】解：A、此图是电磁感应现象，是发电机的工作原理，不符合题意；B、此图研究的是电磁感应现象，是发电机的工作原理，不符合题意，C、该图存在电源，即闭合开关后，处于磁场中的金属棒会受力运动，即通电导线在磁场中受力的作用，故是电动机的原理，符合题意；D、该实验装置说明了通电导线周围存在着磁场，不符合题意．故选C．【分析】电动机的原理是利用通电导体在磁场中受到力的作用的原理制成的，工作时是把电能转化为机械能．
7.【答案】D
【解析】【解答】解：手摇发电机是利用电磁感应现象的原理工作的，则 A、该图是奥斯特实验，说明通电导线周围有磁场，与发电机无关，故A错误；B、此图为研究通电螺线管磁场的特点的装置，与发电机无关，故B错误；C、此图中有电源，磁场中的导体通电后，会受力运动，即说明通电导线在磁场中受力的作用，故C错误；D、此图中没有电源，当磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，故电磁感应现象，该现象就是发电机的原理，故D正确；故选D．【分析】当闭合电路中的部分导体做切割磁感线运动时，电路中可以产生感应电流，这就是电磁感应现象．
8.【答案】D
【解析】【解答】解：A、图A验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，故A不符合题意；B、图B电流大小一定，匝数多的线圈吸引较多的铁钉，验证了磁性强弱与线圈匝的关系，故B不符合题意；C、图C有电池，验证通电导体在磁场中受力的实验，利用此装置原理制造了电动机，故C不符合题意；D、图C没有电源，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验，利用此装置原理制造了发电机，故D符合题意．故选D【分析】目给出了四个有关电和磁的实验，首先要弄清各实验所揭示的原理，再结合题设要求来进行选择．
9.【答案】B
【解析】【解答】A、该装置用来研究电磁铁磁性强弱与线圈匝数的关系的实验，两个电磁铁中的电流相等，线圈的匝数不同，吸引的小铁钉的数目不等说明两者的磁性强弱不同，故A不符合题意；B、该装置是闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生电流，是电磁感应现象，属于发电机的工作原理，故B符合题意；C、该装置是奥斯特实验，当给导体通电时，原来静止在南北方向的小磁针的指向发生了偏转，说明了电流周围存在磁场，故C不符合题意；D、该装置有电源，通电导体在磁场中受到力的作用，是电动机的工作原理，故D不符合题意。故选B【分析】电磁铁的磁性的强弱与电流的强弱及线圈的匝数有关．发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流；奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；电动机的工作原理是磁场对电流的作用，即通电线圈在磁场中受力转动。
10.【答案】D
【解析】【解答】解：A、图中奥斯特实验，说明的是电流的磁效应，故A不合题意；B、图中有电源，说明的是磁场对电流的作用，故B不合题意；C、图中电流大小一定，匝数多的线圈吸引较多的铁钉，可用来演示电磁铁中磁性强弱与线圈匝数的关系，故C不合题意；D、图是电磁感应实验，是发电机的原理图．故D符合题意．故选D．【分析】发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．
二、多选题
11.【答案】A,C,D
【解析】【解答】A、甲站在绝缘凳上同时接触火线和零线属于双线触电，A符合题意； B、乙站在绝缘凳上仅接触火线时没有电流流过人体，不会触电，B不合题意；C、丙站在地上仅接触火线时，人与大地形成通路，由电流流过人体，会发生触电，C符合题意；? D、丁站在地上同时接触火线和零线属于双线触电，D符合题意 .故答案为：ACD .【分析】人体同时接触火线和零线时，会有电流通过人体造成触电事故；人体同时接触火线和大地时，也会通过人体形成电流的通路，造成触电事故 .
12.【答案】BD
【解析】【解答】解： A、地球周围有磁场，地磁N极在地理南极附近，故A错误；B、丹麦科学家奥斯特首先发现了电流周围存在磁场，故B正确；C、发电机工作过程中把机械能转化为电能，故C错误；D、磁悬浮列车能够悬浮是利用了同名磁极相互排斥，故D正确．故选BD．【分析】（1）地球周围有磁场，地磁北极在地理南极附近；（2）丹麦科学家奥斯特发现了电流的磁效应；（3）发电机工作时机械能转化为电能；（4）磁极间的相互作用规律是：同名磁极相互排斥、异名磁极相互吸引．
三、填空题
13.【答案】火线；零线
【解析】【解答】家庭电路中的触电事故都是由人直接和间接与火线接触造成的；当人身体的不同部分同时接触到家庭电路中的火线和零线时，电流会通过人体形成回路，人就触电了．故答案为：火线；零线【分析】触电的实质是当有一定大小的电流通过人体，就会引起人体触电．当站在地面上的人，单手接触火线，电流就会通过人体流向大地，形成回路，造成触电；人的两部分同时接触火线和零线，电流也会通过人体形成回路，造成触电．
14.【答案】电磁感应；机械
【解析】【解答】尽管电风扇里装的是电动机，但此题中通过手快速拨动风扇叶片使小灯泡发光，说明是当作发电机用的，故是利用运动的线圈切割磁感线产生了电流，即电磁感应原理，并将机械能转化为了电能．故答案为：电磁感应；机械．【分析】闭合回路中的部分导体做切割磁感线的运动时就能产生感应电流，这种现象为电磁感应现象，发电机就是根据电磁感应的原理制成的．
四、解答题
15.【答案】答：分析图片可以看出，图中有线圈和磁极；（1）若在a、b两接线柱之间接一电池，即给线圈通电，根据通电导体在磁场中受磁场力作用会运动，所以线圈可以转动起来；（2）线圈在磁场中转动，线圈要切割磁感线，这时线圈中会产生感应电流，若在a、b两接线柱之间接上小灯泡，小灯泡会发光；（3）在（1）中电池给线圈通电，利用通电导线在磁场中受力的作用的原理制成的是电动机，故此时是电动机；在（2）中通过线圈在磁场中转动而产生电流，即是利用电磁感应现象来工作的，即为发电机．
【解析】【分析】本题涉及电动机的原理和发电机的原理；应注意的是发电机的原理是利用电磁感应现象的原理制成的，该过程是机械能转化为电能的装置；而电动机是利用通电导线在磁场中受力的作用的原理制成的，有电源．
五、综合题
16.【答案】（1）自身重力；大（2）1.7×106（3）乙
【解析】【解答】解：（1）由题意可知，半潜船身能像潜艇一样潜入水下26米，由此可判断它是通过改为自重来实现潜水；液体压强与液体的深度和密度有关，因此，当半潜船在下潜的过程中，其深度越深，压强越大；（2）由题意可知，当当该船以经济性模式行驶时，由一台柴油机推进，功率p=8500kW=8.5×106W，此时的航速为v=10节=10×0.5m/s=5m/s，由公式p=Fv得，此时的牵引力：F===1.7×106N；（3）发电机的工作原理是电磁感应现象，图甲是通电导体在磁场中受力，图丙是电流的磁效应，图丁是探究电磁铁的磁性强弱，只有图乙是电磁感应实验的装置．故乙符合题意．故答案为：（1）自身重力； 大；（2）1.7×106；（3）乙．【分析】（1）由题意可知半潜船与潜艇类似，是通过改为自重来实现潜水；根据液体压强的特点可判断下潜时压强大小的变化；（2）明确经济性模式行驶时是柴油机工作，再根据柴油机的功率、航速，利用公式p=Fv的变形可计算牵引力的大小；（3）发电机的工作原理是电磁感应现象，对照图中的实验装置可做出判断．
