苏科版九下物理 16电磁转换 复习 课件

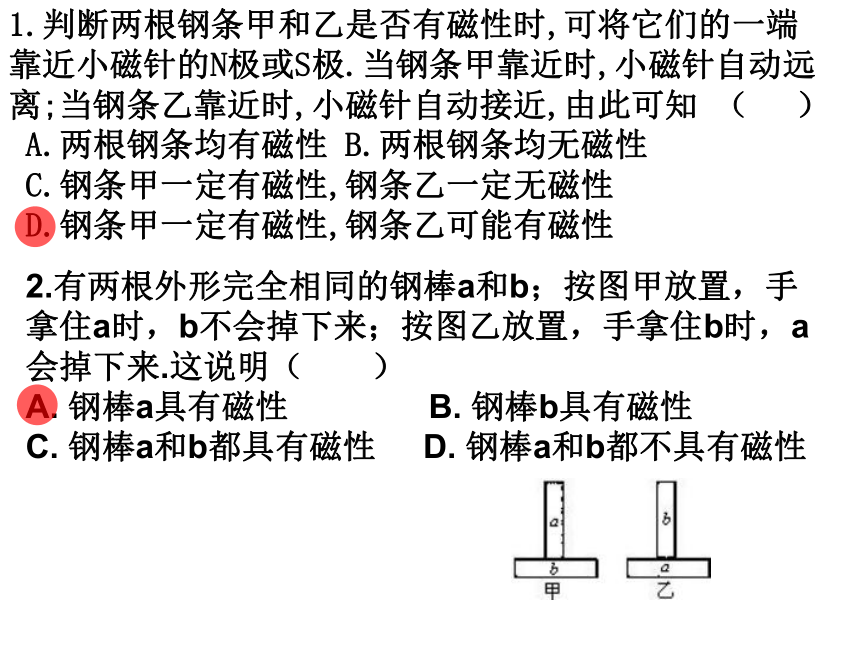

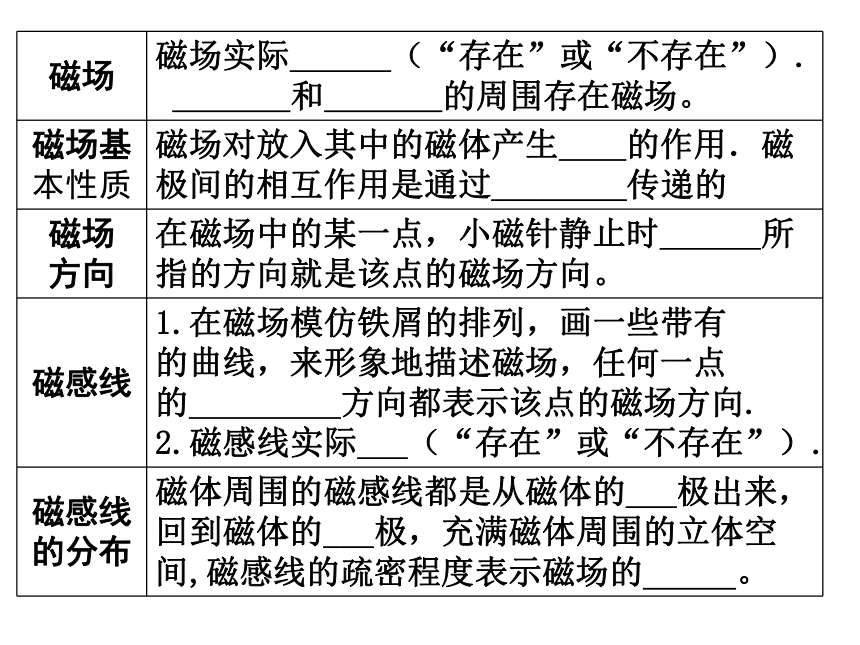

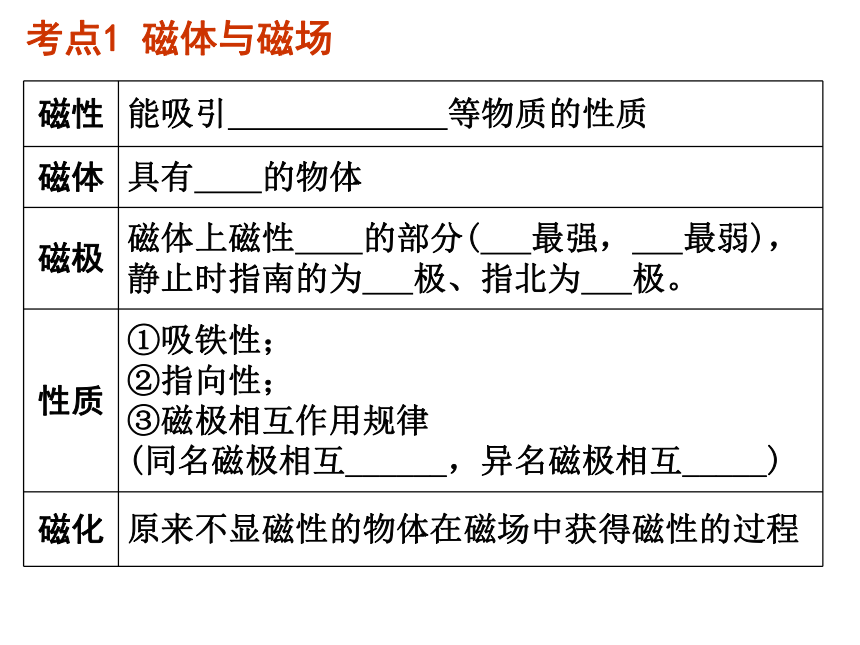

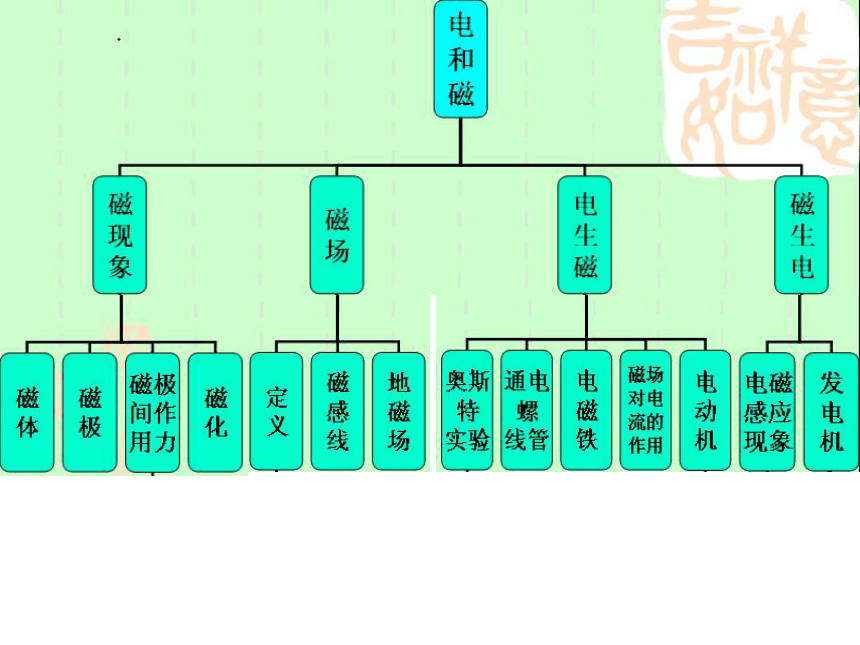

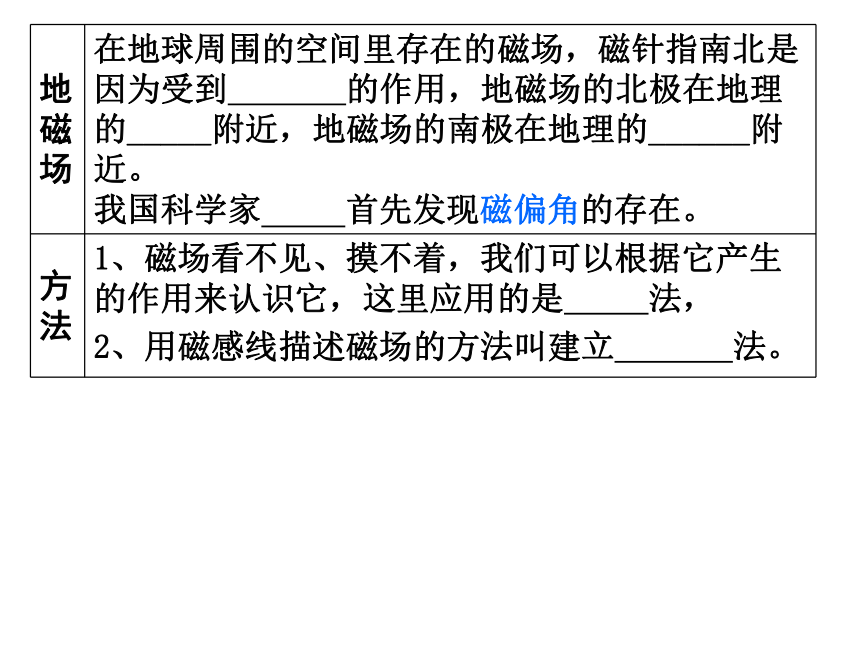

课件23张PPT。磁体与磁场电流的磁场 电磁铁 第十六章 电磁转换电磁感应 发电机磁场对电流的作用 电动机考点1 磁体与磁场2.有两根外形完全相同的钢棒a和b；按图甲放置，手拿住a时，b不会掉下来；按图乙放置，手拿住b时，a会掉下来.这说明（　　）A. 钢棒a具有磁性 B. 钢棒b具有磁性C. 钢棒a和b都具有磁性 D. 钢棒a和b都不具有磁性 1.判断两根钢条甲和乙是否有磁性时,可将它们的一端靠近小磁针的N极或S极.当钢条甲靠近时,小磁针自动远离;当钢条乙靠近时,小磁针自动接近,由此可知 （ ）
A.两根钢条均有磁性 B.两根钢条均无磁性
C.钢条甲一定有磁性,钢条乙一定无磁性

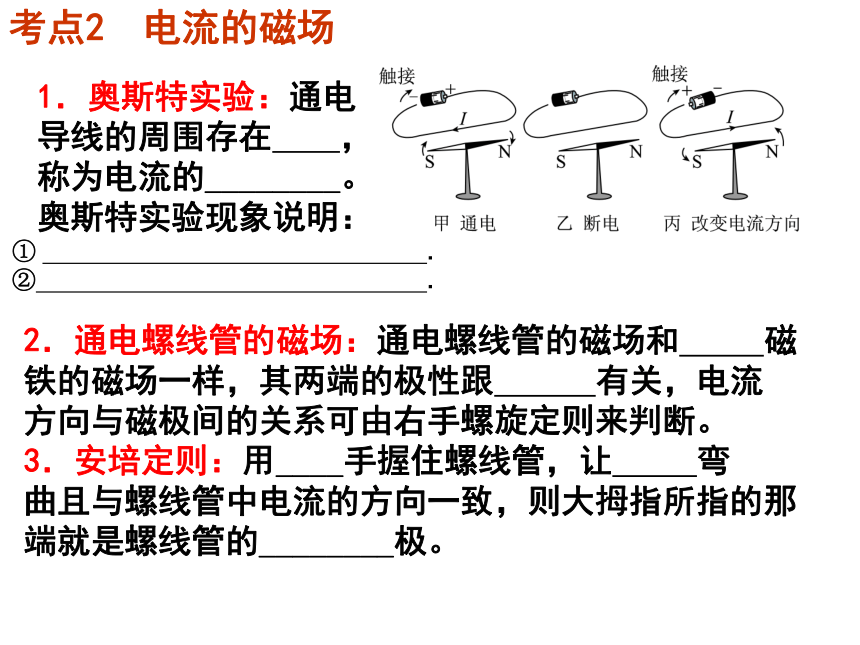

D.钢条甲一定有磁性,钢条乙可能有磁性3.如图，将分别载有一根条形磁铁的两辆小车同时释放后，小车向相反方向运动，最后静止。此现象说明的物理知识有：①______________，②______________，同名磁极相互排斥力可以改变物体的运动状态考点2　电流的磁场 1．奥斯特实验：通电
导线的周围存在 ，
称为电流的________。
奥斯特实验现象说明：① .② .2．通电螺线管的磁场：通电螺线管的磁场和 磁
铁的磁场一样，其两端的极性跟 有关，电流
方向与磁极间的关系可由右手螺旋定则来判断。
3．安培定则：用____手握住螺线管，让 弯
曲且与螺线管中电流的方向一致，则大拇指所指的那

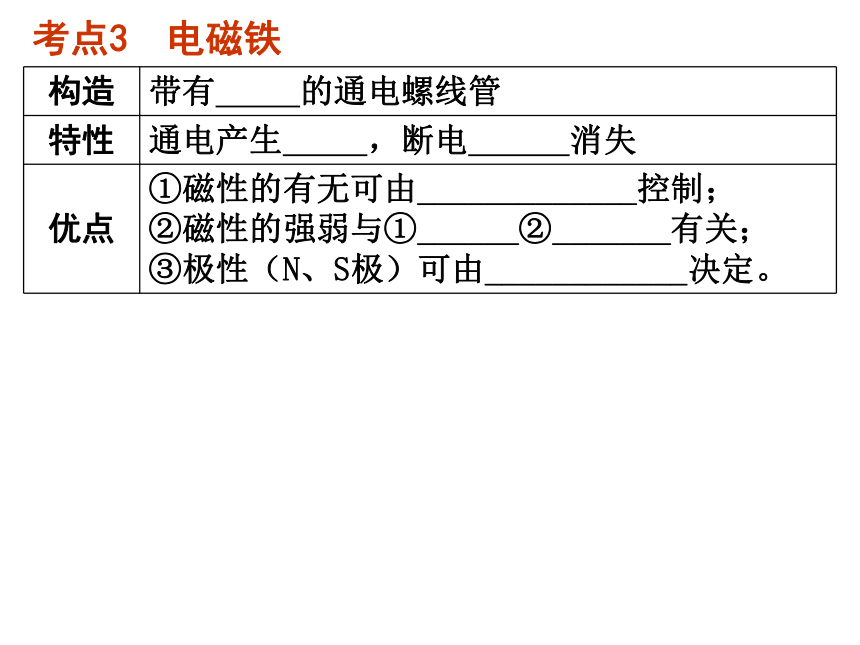

端就是螺线管的________极。考点3　电磁铁1．在图中，标出通电螺管和小磁针的N、S极的方向。2．在右下图中标出螺线管两端N、S极，并标出螺线管中的电流方向。3．如图所示，根据图中磁感线方向，标出通电螺线管的N、S极，并用“+”“﹣”标出电源的正负极． 38．为了探究电磁铁的磁性强弱跟哪些因素有关，小琴同学用漆包线（表明涂油绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，下图甲、乙、丙、丁为实验中观察到的四种情况。（1）可通过观察______判断通电螺线管磁性的强弱，这种研究方法称为 法；
（2）比较图_______和_____可知：有电有磁，没电没磁；
（3）比较图______和_____可知：匝数相同时，电流越大磁性越强；
（4）由图______可知：当电流一定时，匝数越多，磁性越强。 考点4　电磁继电器1．电磁继电器是利用________控制电路的一种开关。
2．构造：电磁铁、衔铁、弹簧片、触点。
3．优点：利用________、________的控制电路，来间
接地控制________、________工作电路。4．应用：进行远程和自动控制。电磁铁 低电压 弱电流 高电压 强电流1．在图所示的自动控制的电路中，“ ”是电铃的电路图符号，当开关S闭合时，工作电路的情况是
A. 灯亮，电动机转动，电铃响 B. 灯亮，电动机转动，电铃不响
C. 灯不亮，电动机不转，电铃响 D. 灯亮，电动机不转，电铃响2. 如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是A.当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B.当温度低于90℃时，报警装置就会响铃，同时红灯亮
C.当温度达到90℃时，报警装置就会响铃，同时红灯亮
D. 当温度达到90℃时，报警装置就会响铃，同时绿灯亮 考点5　磁场对电流的作用1. 电动机中换向器的作用是（ ）
A.自动改变线圈的转动方向 B.自动改变线圈中的电流方向
C.自动改变电源的电流方向 D.自动改变线圈的受力方向2.．一台直流电动机模型通电后不转动，但用手轻轻拨动一下线圈就转动起来了，出现这种现象的原因（ ）
A.换向器与电刷未接触 B.启动时线圈恰好在平衡位置
C.轴与轴架间摩擦太大 D.电源正负极接反了 3.下列四幅图中能说明电动机的工作原理的是( ) 考点7 电磁感应1．如图所示的四个装置中与发电机工作原理相同的是（　　）A． B． C． D．[来源:Z。xx 2．图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平向右运动时，小量程电流表G的指针向右偏转，为使电流表指针向左偏转，下列方法可行的是（　　）
A．使铜棒竖直向下运动
B．使铜棒竖直向上运动
C．将磁体的N、S极对调，仍使铜棒水平向右运动
D．保持铜棒静止不动，使磁体水平向左运动3.POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（　　）1．直流电动机和交流发电机巧比较 3．在图所示的电路中：
（1）闭合开关后导体ab迅速向左运动起来，这说明 。要使导体ab向右运动，可以采用的办法是 。（说出一条即可）。
（2）如果把图中电源更换为电流表（指针在正中央），手持导体ab紧贴轨道迅速向左或向右运动，电流表指针偏转，这是 现象，根据这一原理可以制作出 。例、如图所示是某科技
实验小组的同学通过实
验探究发电机与电动机
原理时设计的装置图，
闭合开关S，先将导体ab水平向右移动，导体cd也
随之运动起来，可知：(1)实验装置左侧导体ab运动时电路中产生的现象是
__________，根据此现象的原理制成________机。
导体ab水平向右移动时将______能转化为_____能。
(2)实验装置右侧导体cd产生的现象是通电导体在磁
场中受力而运动，利用此原理可制成_______机。电磁感应 发电 机械 电 电动 2.电磁实验装置图的区分例、小明在仔细观察如图甲所示
的微型电扇结构之后，设想利用
微型电扇和电流表制成简易风速
计：当风吹动风扇的叶片时，电
流表指针偏转，且风速越大，电
流表示数也越大。图乙所示实验中，能说明简易风
速计工作原理的是(　　)B
