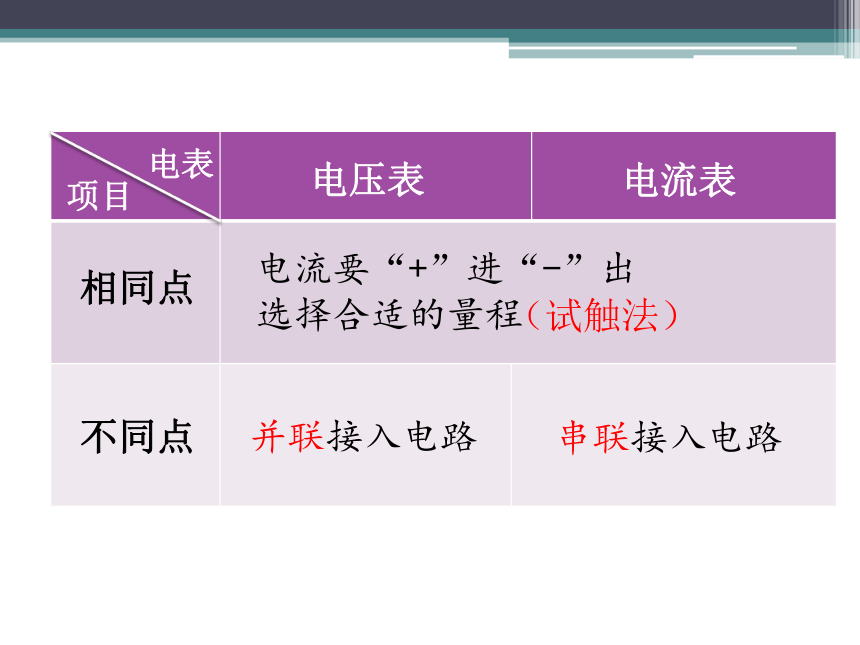

课件17张PPT。电功和电热实验复习电流要“+”进“-”出

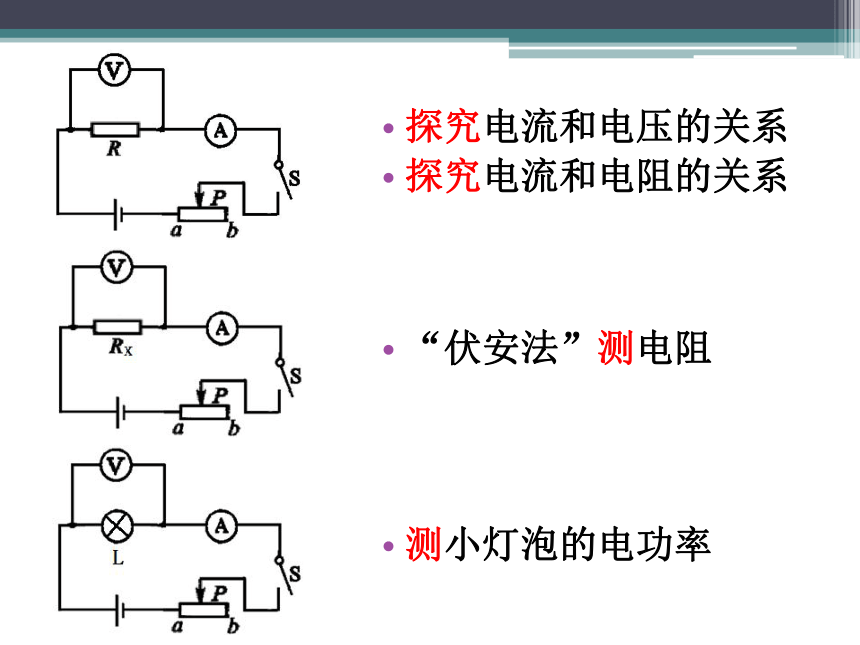

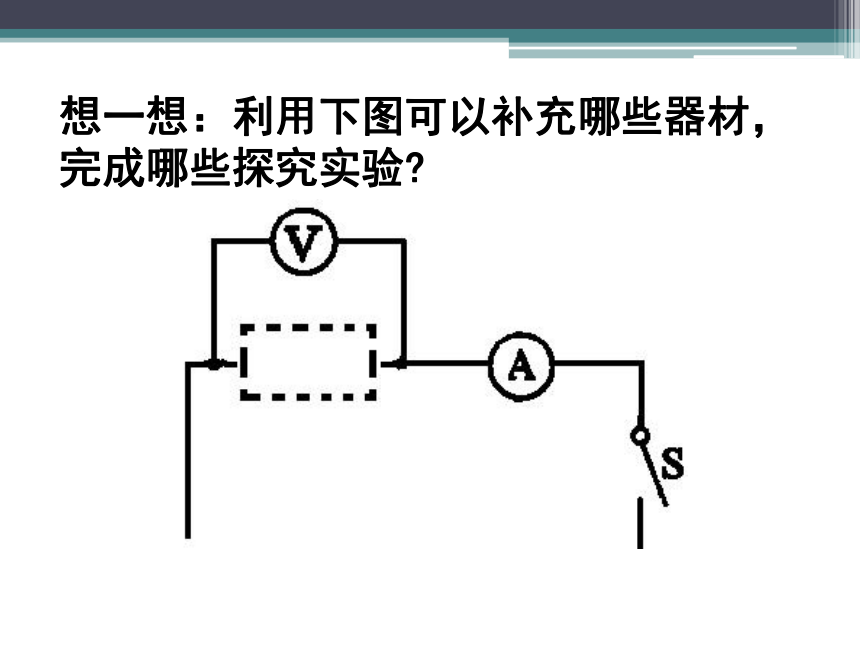

选择合适的量程（试触法）想一想：利用下图可以补充哪些器材， 完成哪些探究实验?探究电流和电压的关系

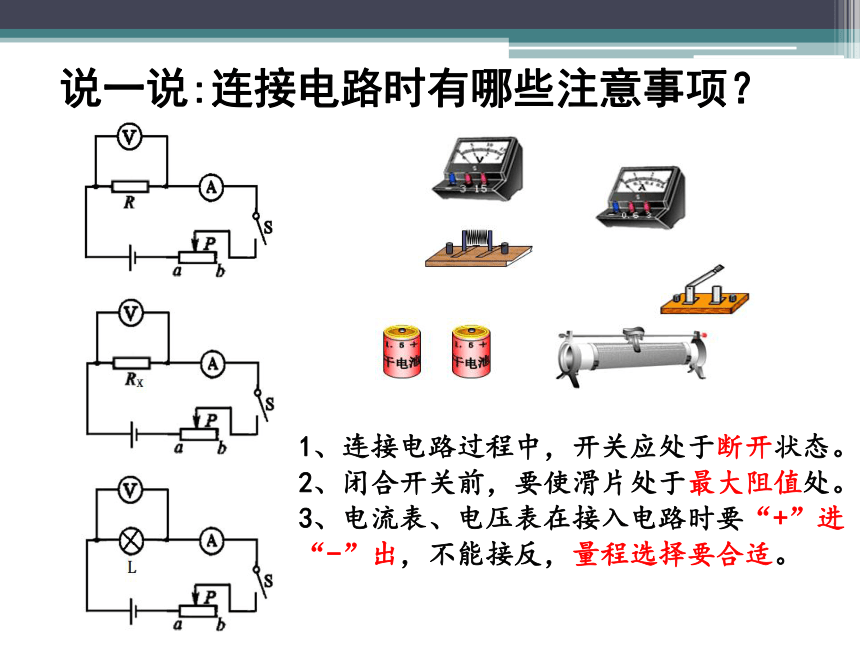

探究电流和电阻的关系“伏安法”测电阻测小灯泡的电功率说一说:连接电路时有哪些注意事项？1、连接电路过程中，开关应处于断开状态。
2、闭合开关前，要使滑片处于最大阻值处。

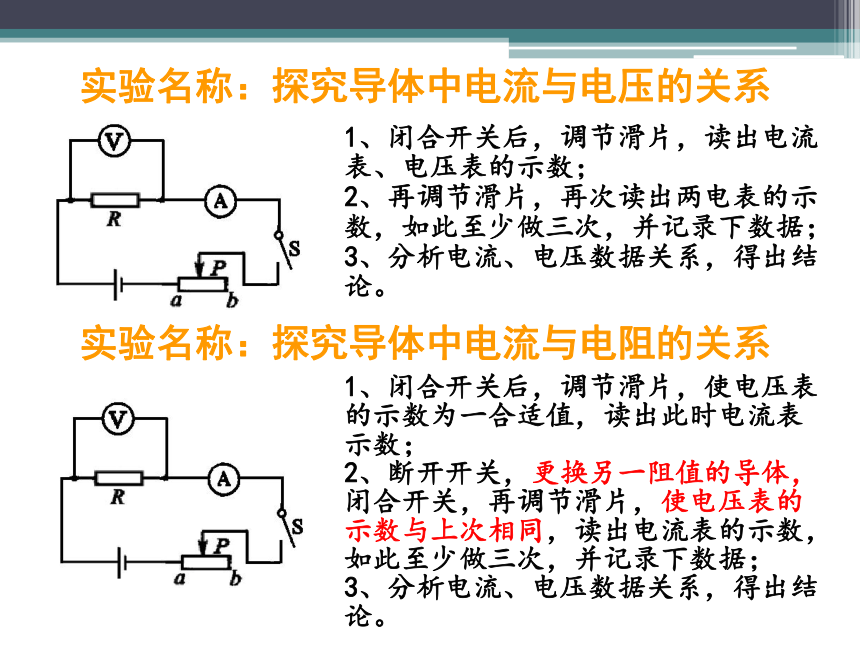

3、电流表、电压表在接入电路时要“+”进“-”出，不能接反，量程选择要合适。1、闭合开关后，调节滑片，读出电流表、电压表的示数；
2、再调节滑片，再次读出两电表的示数，如此至少做三次，并记录下数据；
3、分析电流、电压数据关系，得出结论。1、闭合开关后，调节滑片，使电压表的示数为一合适值，读出此时电流表示数；
2、断开开关，更换另一阻值的导体，闭合开关，再调节滑片，使电压表的示数与上次相同，读出电流表的示数，如此至少做三次，并记录下数据；

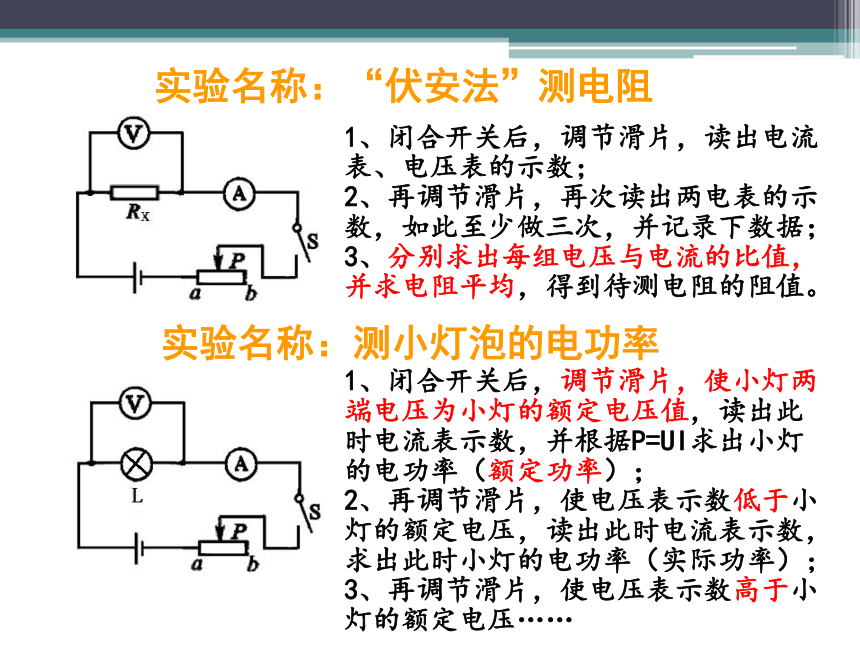

3、分析电流、电压数据关系，得出结论。1、闭合开关后，调节滑片，读出电流表、电压表的示数；
2、再调节滑片，再次读出两电表的示数，如此至少做三次，并记录下数据；
3、分别求出每组电压与电流的比值，并求电阻平均，得到待测电阻的阻值。1、闭合开关后，调节滑片，使小灯两端电压为小灯的额定电压值，读出此时电流表示数，并根据P=UI求出小灯的电功率（额定功率）；
2、再调节滑片，使电压表示数低于小灯的额定电压，读出此时电流表示数，求出此时小灯的电功率（实际功率）；
3、再调节滑片，使电压表示数高于小灯的额定电压……选一选:电功率
P/W 电阻
R/Ω 电阻平
均R/Ω三个实验的相同点1、电路结构基本相同
2、所测物理量相同（电流、电压值）
3、都需要多次实验三个实验的不同点探究类测量类控制变量法P=UI寻求普遍规律，避免偶然性多次测量求平均，减小误差求出不同电压下的电功率①改变电阻两端电压
②控制电阻两端电压不变改变电阻两端电压改变小灯两端电压问1:你能得到什么结论？ 小明在做研究电流与电压关系的实验中，使用了一个阻值R=5Ω的定值电阻，然后通过改变滑动变阻器的阻值来改变电阻两端的电压，记录得到表格中的数据。答：电阻一定时，电流与电压成正比。R=5Ω练一练:问2：在此实验中，滑动变阻器的作用是什么？答：改变电阻两端电压(以获得多组电流、电压值以寻求普遍规律) 接下来小明继续探究通过导体的电流与电阻的关系具体做法如下：先将5Ω的电阻接入电路读出电流为I，再换入10Ω、15Ω的定值电阻分别读出对应的电流，数据记录如下：未调节变阻器使电阻两端电压保持不变


分析上述数据发现：电流与电阻 （成/不成）反比，这与欧姆定律 （相符/不符），其原因是________________________不成不符>右 小明了解原因后，重新进行实验，实验过程中他控制定值电阻两端的电压恒为2V。
