苏科版九下物理 第15章 电功和电热 复习 课件（31张PPT）

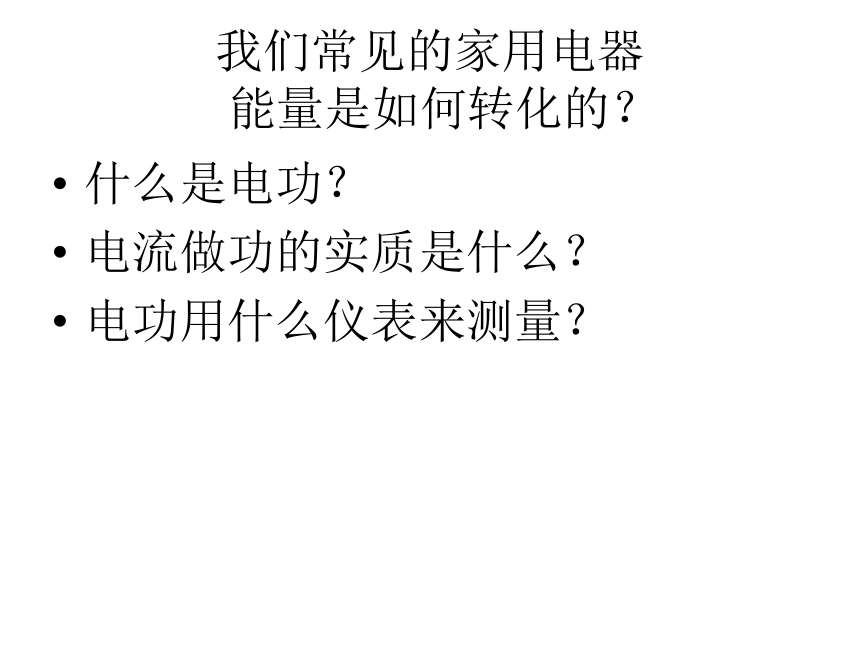

课件31张PPT。电功与电热 复 习 课我们常见的家用电器 能量是如何转化的？什么是电功？
电流做功的实质是什么？

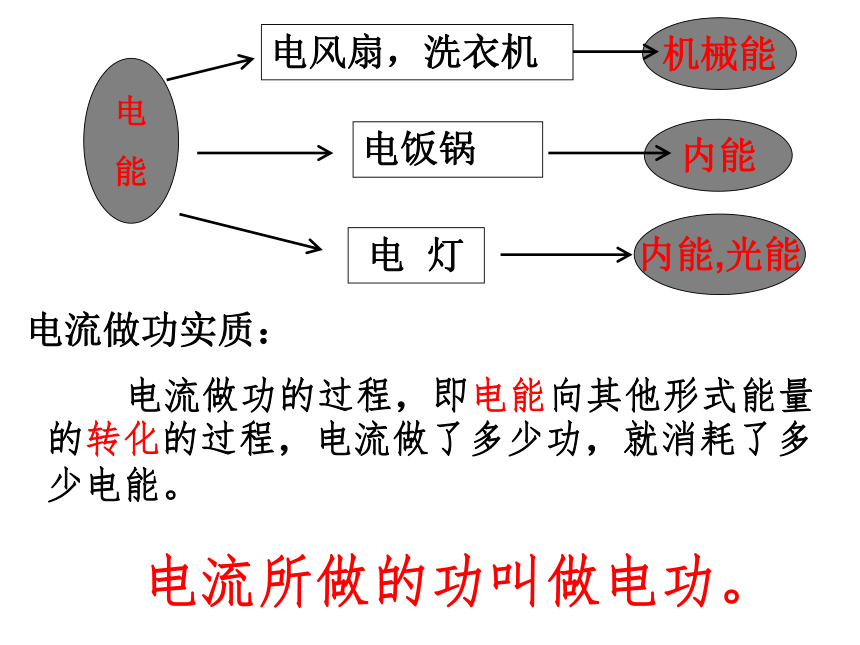

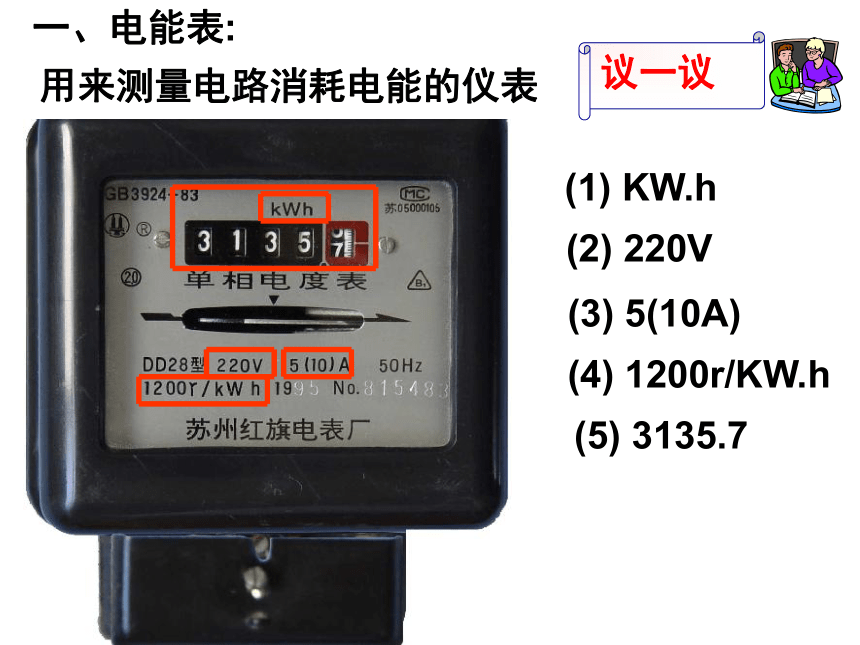

电功用什么仪表来测量？电流做功实质： 电流做功的过程，即电能向其他形式能量的转化的过程，电流做了多少功，就消耗了多少电能。 电流所做的功叫做电功。一、电能表:用来测量电路消耗电能的仪表一、电能表

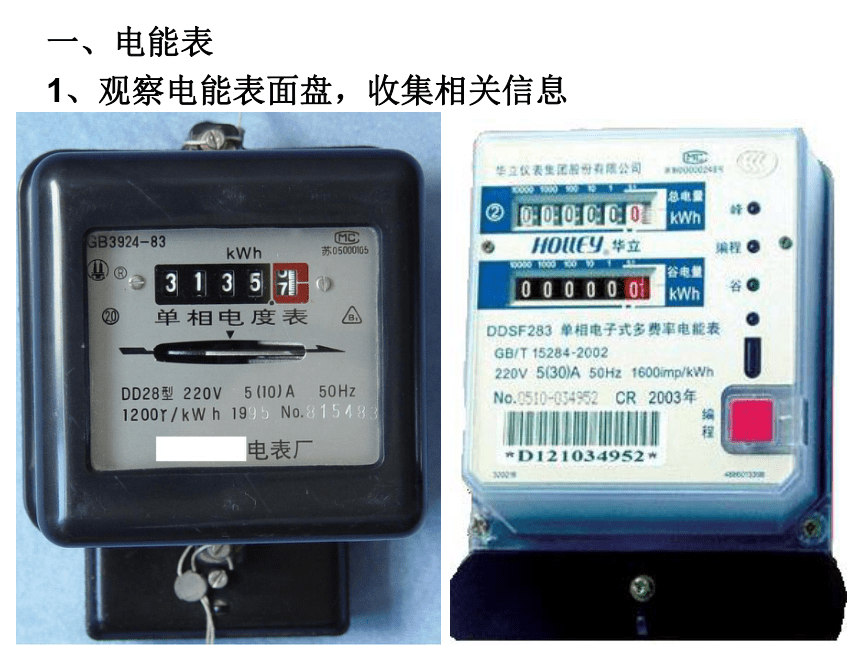

1、观察电能表面盘，收集相关信息通过进一步的研究得到：

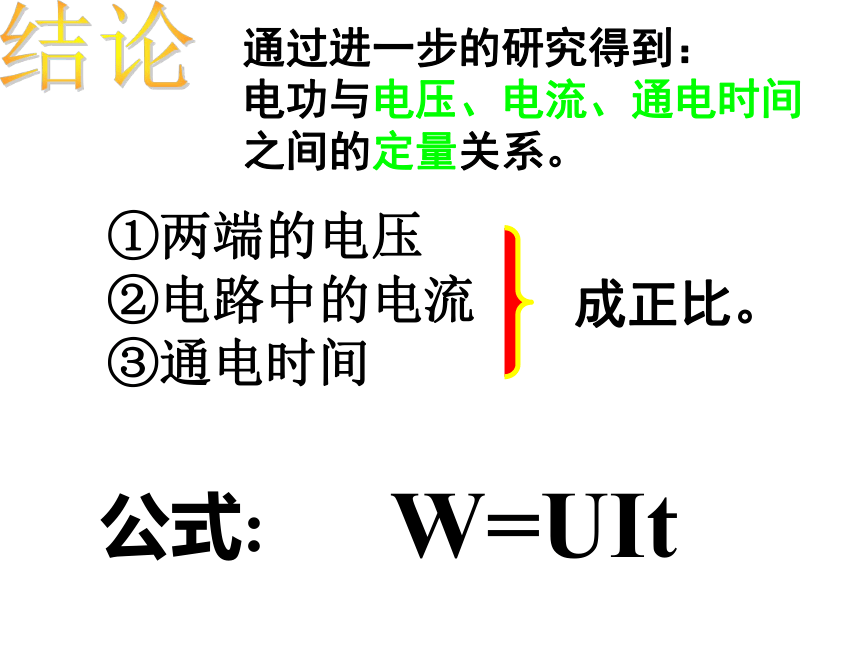

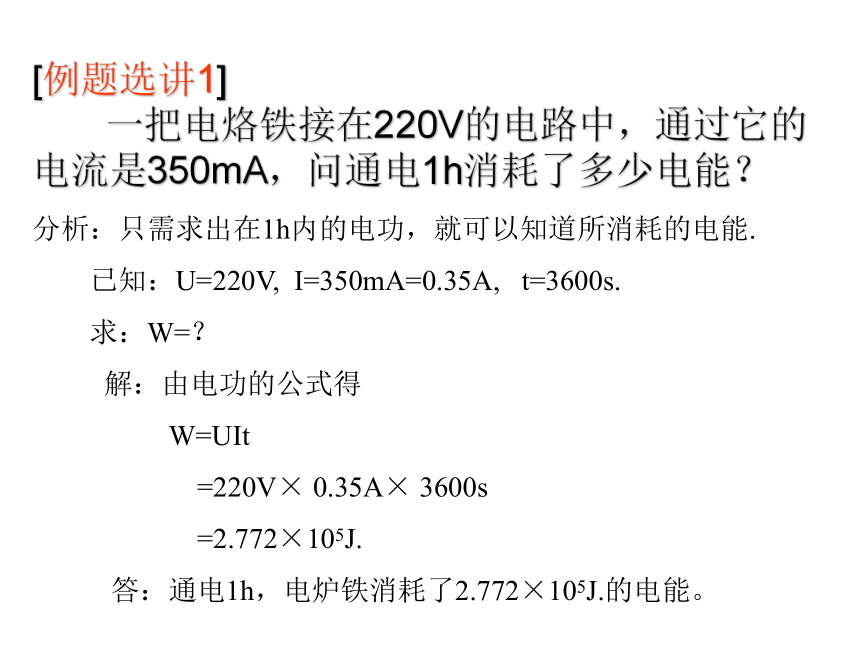

电功与电压、电流、通电时间之间的定量关系。结论公式:W=UIt分析：只需求出在1h内的电功，就可以知道所消耗的电能.
已知：U=220V, I=350mA=0.35A, t=3600s.
求：W=？
解：由电功的公式得
W=UIt
=220V× 0.35A× 3600s
=2.772×105J.
答：通电1h，电炉铁消耗了2.772×105J.的电能。[例题选讲1]

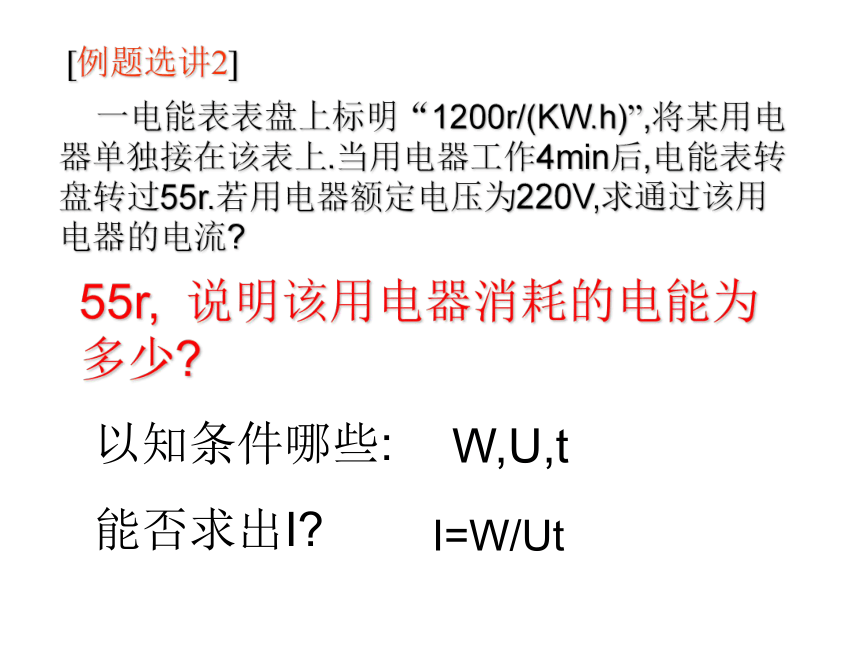

一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电1h消耗了多少电能？[例题选讲2] 一电能表表盘上标明“1200r/(KW.h)”,将某用电器单独接在该表上.当用电器工作4min后,电能表转盘转过55r.若用电器额定电压为220V,求通过该用电器的电流?55r, 说明该用电器消耗的电能为多少? 以知条件哪些:

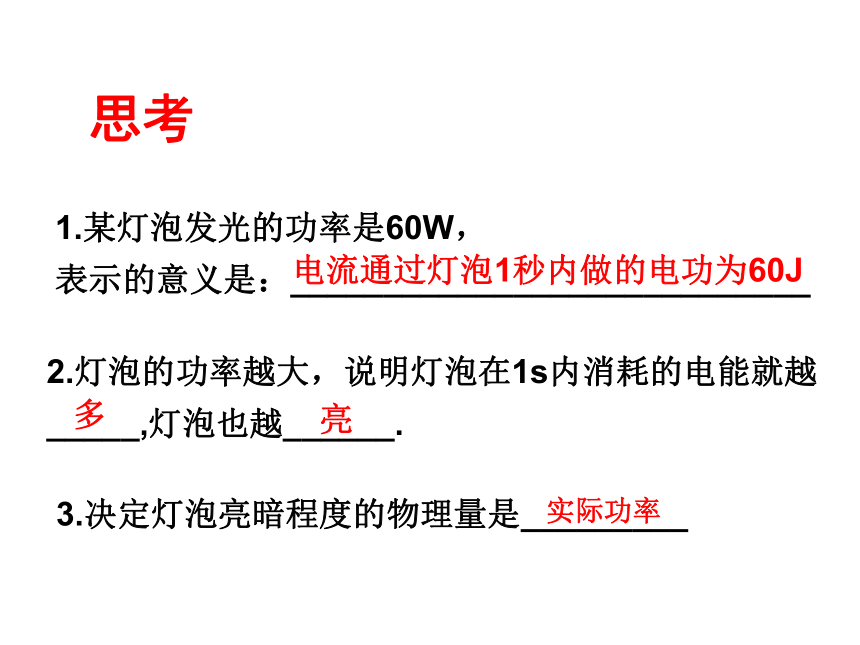

能否求出I?W,U,tI=W/Ut电流通过灯泡1秒内做的电功为60J实际功率多亮思考

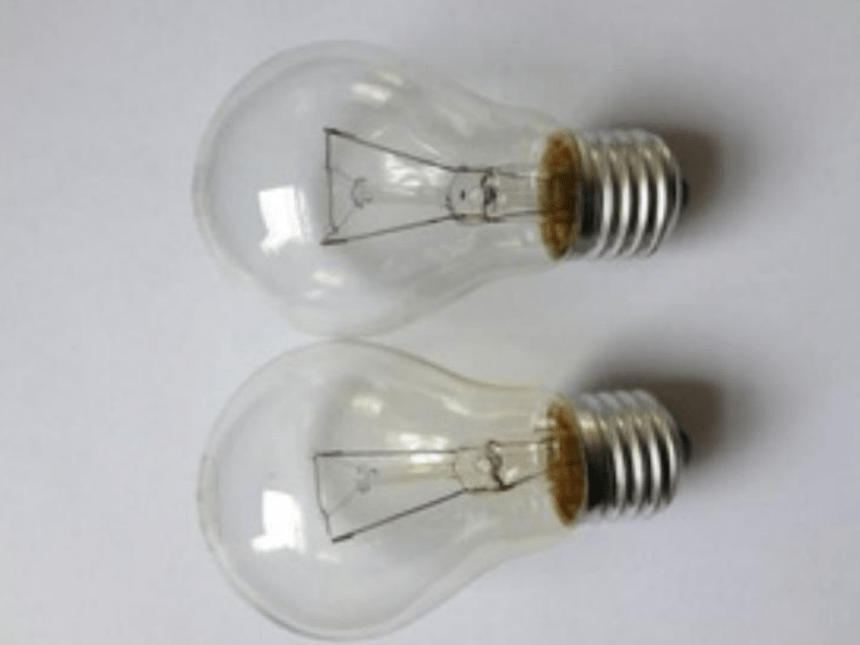

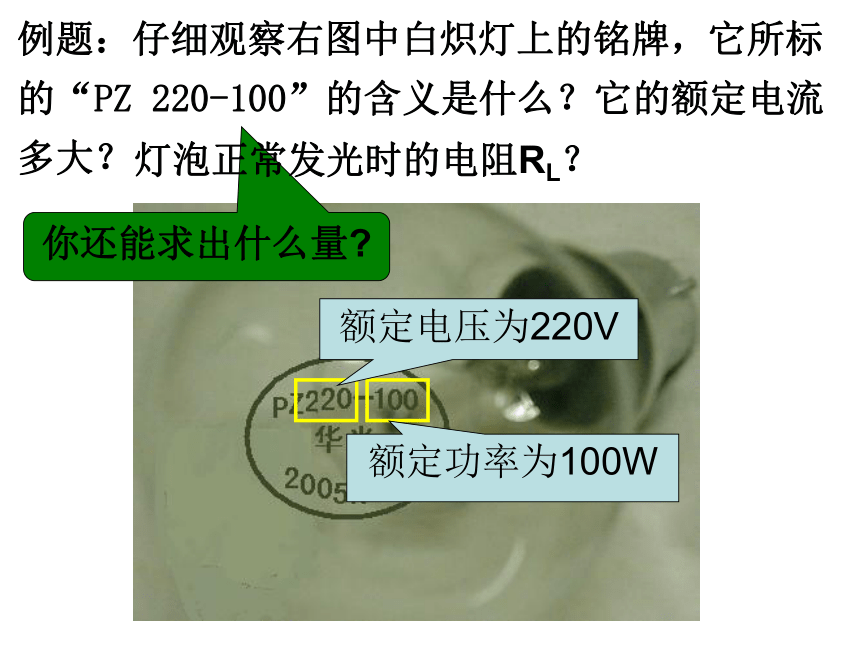

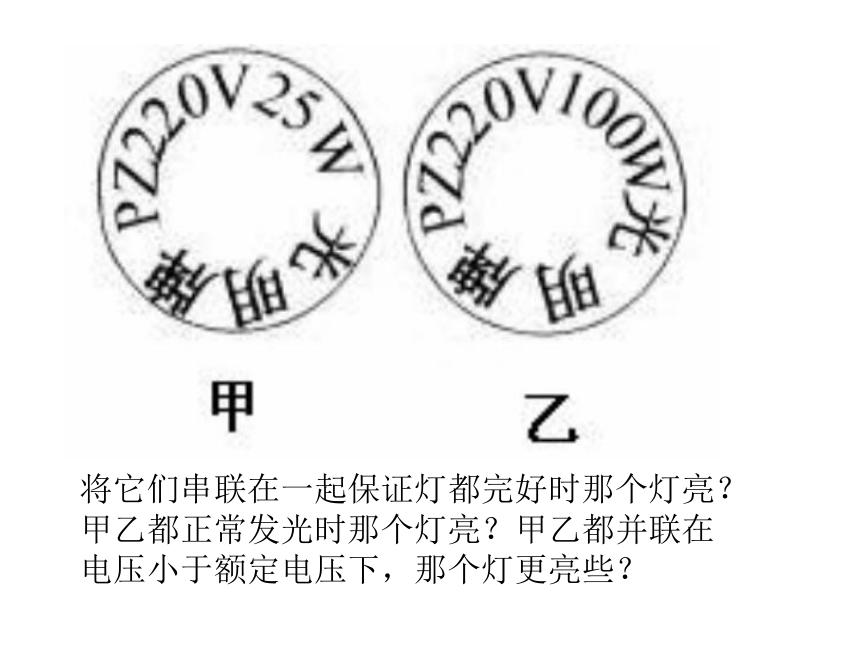

例题：仔细观察右图中白炽灯上的铭牌，它所标的“PZ 220-100”的含义是什么？它的额定电流多大？额定电压为220V额定功率为100W你还能求出什么量?灯泡正常发光时的电阻RL？将它们串联在一起保证灯都完好时那个灯亮？甲乙都正常发光时那个灯亮？甲乙都并联在电压小于额定电压下，那个灯更亮些？第22讲┃ 电能 电功率D第22讲┃ 电能 电功率2．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡
会更亮。这是因为(　　)
A．灯丝的电阻变小，实际功率变大
B．灯丝的电阻变大，实际功率变大
C．灯丝的电阻变大，实际功率变小
D．灯丝的电阻变小，实际功率变小A第22讲┃ 电能 电功率C电流的热效应 导体中有电流通过的时候，导体要发热，这种现象叫做电流的热效应。 利用电流做功将电能转化为内能的装置，统称为电热器。电油炸锅电熨斗电烤箱电取暖器电热水器电烙铁电热水壶电饭煲电热毯焦耳定律 英国物理学家焦耳通过大 量的实验，于1840年精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即焦耳定律。 内容：电流流过导体时产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比 。第23讲┃ 电功与电热考点75　纯电阻电路与非纯电阻电路中的电功和电热1．纯电阻电路与非纯电阻电路的概念
(1)纯电阻电路：电能全部转化为内能的电路。如含有电
炉的电路，也称为“电热类”电路。
(2)非纯电阻电路：电能只有一部分转化为内能的电路，
如含有电动机的电路，也称为“电功类”电路。电流通过电炉、电烙铁、电饭锅等电热器（纯电阻电器）时，电能几乎全部转化为内能，即电流所产生的热量等于电流所做的功，所以： Q ＝ W＝UIt＝I2RtQ＝W 是有条件的！U=IR 公式的推导注意！二、电流产生热量的表达式 1.在纯电阻电路中: Q = W
Q = W =Pt Q = W =UIt
Q = W= t Q=I2Rt 2.在非纯电阻电路中Q　　某电热器正常工作时电阻丝的电阻为55Ω，
接入220V的电路中，在20min内产生了多少热量？ 解：通过电热器电阻丝的电流强度为：Q＝I2Rt ＝(4A)2 × 55Ω × 20×60s
＝1.056×106J电热器在20min内产生的热量为：答：电热器在20min内产生的热量是1.056×106J【例题1】 有一种新型的炊具叫做电压力锅，它用电加热，又具有压力锅的优点。如图所示是一只压力锅的铭牌，问该压力锅正常工作15分钟能够产生多少热量？ 3． 有一电动机，它正常工作时的电阻为5Ω，电流为5A，正常工作的电压为220V，通电10min，电动机消耗的电能为多少？产生的热量为多少？有多少电能转化为机械能？第23讲┃ 电功与电热考点76　电热器“多挡”功率问题小并大串第23讲┃ 电功与电热同学们，让我们总结一下这节课复习了哪些知识点，你知道和学会了什么？
