浙教版科学中考第二轮复习之物理电路计算题

中考第二轮复习之物理电路计算题

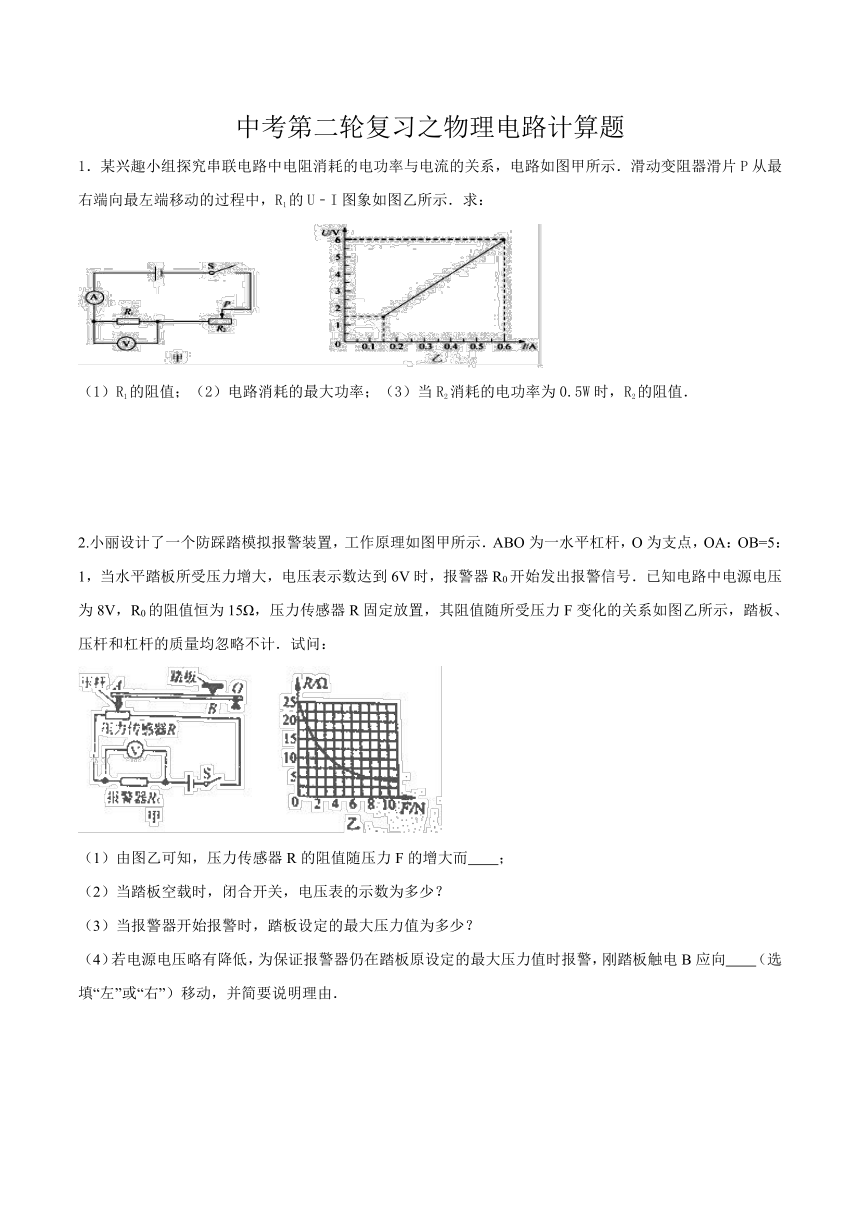

1．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示．滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U﹣I图象如图乙所示．求：

（1）R1的阻值；（2）电路消耗的最大功率；（3）当R2消耗的电功率为0.5W时，R2的阻值．





2.小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO为一水平杠杆，O为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：

（1）由图乙可知，压力传感器R的阻值随压力F的增大而　　；
（2）当踏板空载时，闭合开关，电压表的示数为多少？
（3）当报警器开始报警时，踏板设定的最大压力值为多少？
（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向　　（选填“左”或“右”）移动，并简要说明理由．

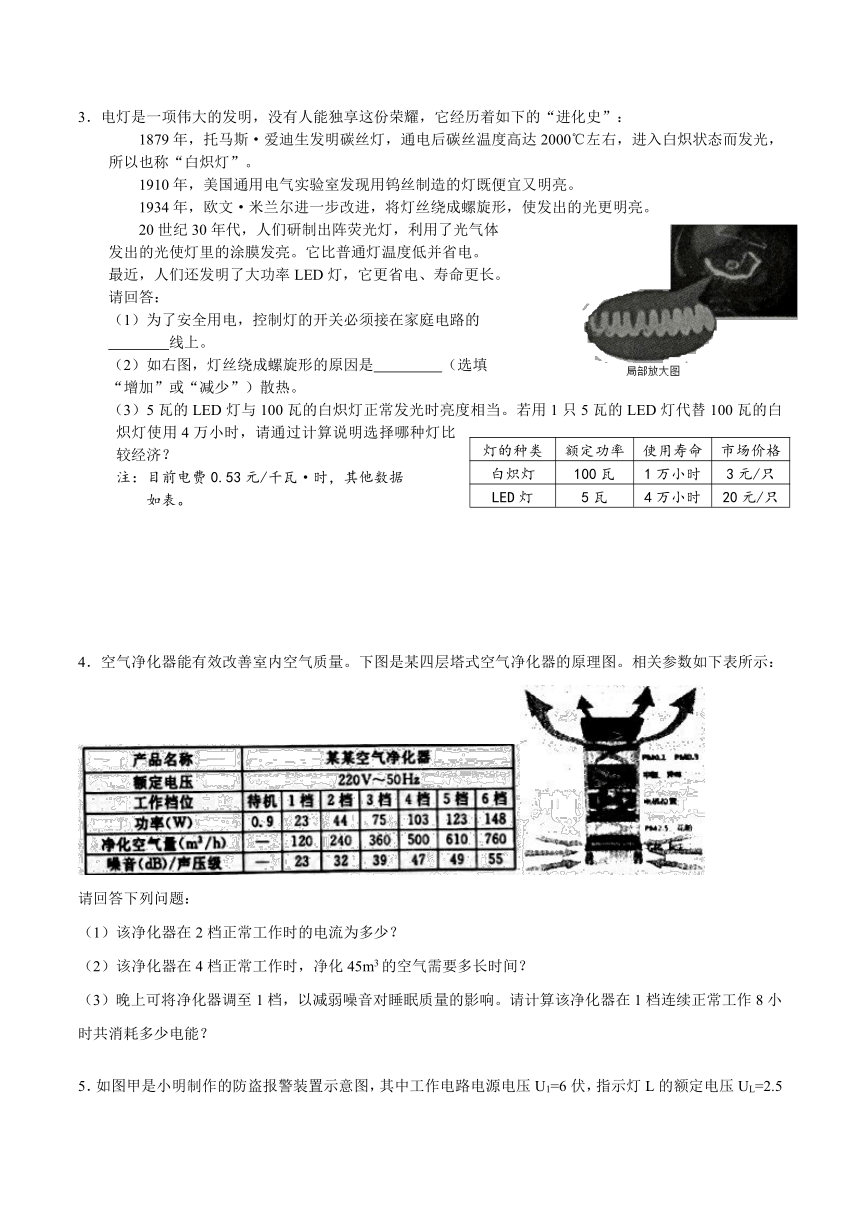

3．电灯是一项伟大的发明，没有人能独享这份荣耀，它经历着如下的“进化史”：
1879年，托马斯·爱迪生发明碳丝灯，通电后碳丝温度高达2000℃左右，进入白炽状态而发光，所以也称“白炽灯”。
1910年，美国通用电气实验室发现用钨丝制造的灯既便宜又明亮。
1934年，欧文·米兰尔进一步改进，将灯丝绕成螺旋形，使发出的光更明亮。
20世纪30年代，人们研制出阵荧光灯，利用了光气体
发出的光使灯里的涂膜发亮。它比普通灯温度低并省电。
最近，人们还发明了大功率LED灯，它更省电、寿命更长。
请回答：
（1）为了安全用电，控制灯的开关必须接在家庭电路的
线上。
（2）如右图，灯丝绕成螺旋形的原因是 （选填
“增加”或“减少”）散热。
灯的种类 额定功率 使用寿命 市场价格
白炽灯 100瓦 1万小时 3元/只
LED灯 5瓦 4万小时 20元/只
（3）5瓦的LED灯与100瓦的白炽灯正常发光时亮度相当。若用1只5瓦的LED灯代替100瓦的白炽灯使用4万小时，请通过计算说明选择哪种灯比较经济？
注：目前电费0.53元/千瓦·时，其他数据
如表。






4．空气净化器能有效改善室内空气质量。下图是某四层塔式空气净化器的原理图。相关参数如下表所示：

请回答下列问题：
（1）该净化器在2档正常工作时的电流为多少？
（2）该净化器在4档正常工作时，净化45m3的空气需要多长时间？
（3）晚上可将净化器调至1档，以减弱噪音对睡眠质量的影响。请计算该净化器在1档连续正常工作8小时共消耗多少电能？

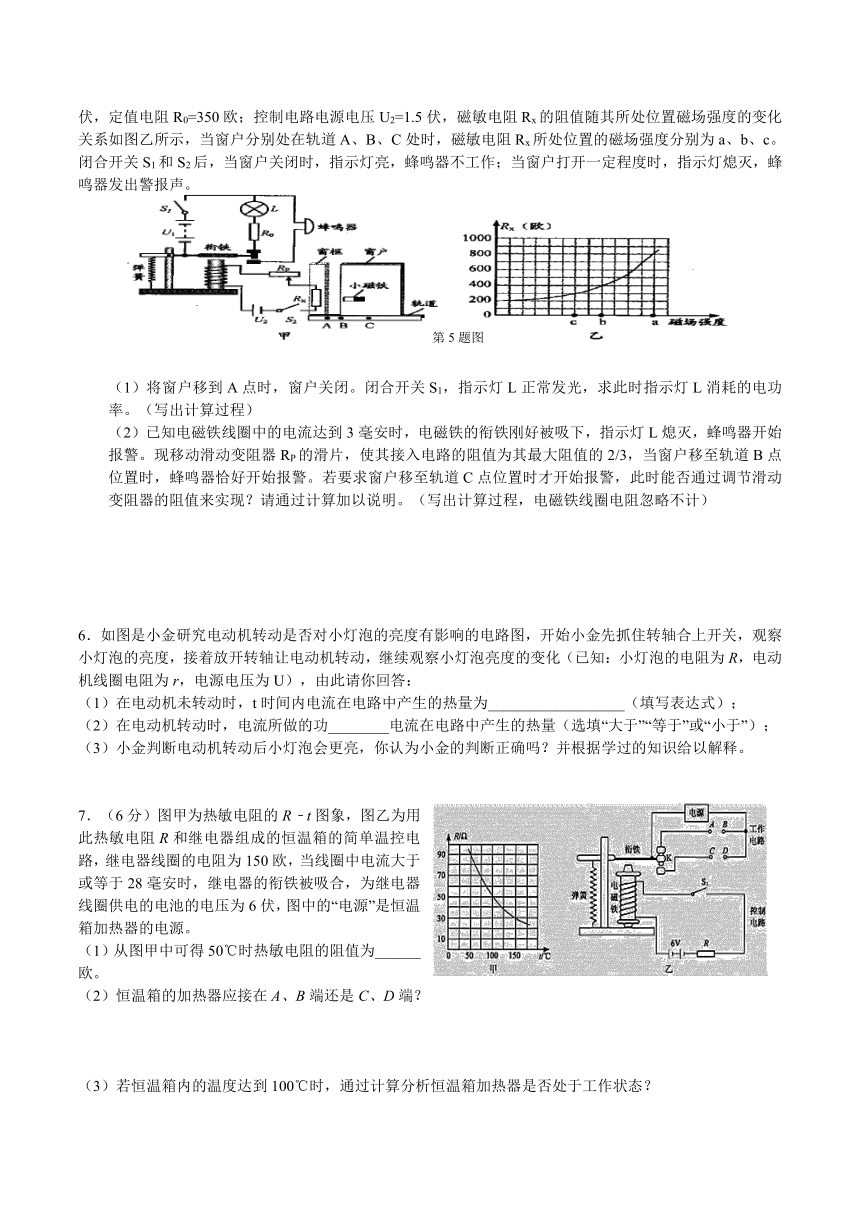

5．如图甲是小明制作的防盗报警装置示意图，其中工作电路电源电压U1=6伏，指示灯L的额定电压UL=2.5伏，定值电阻R0=350欧；控制电路电源电压U2=1.5伏，磁敏电阻Rx的阻值随其所处位置磁场强度的变化关系如图乙所示，当窗户分别处在轨道A、B、C处时，磁敏电阻Rx所处位置的磁场强度分别为a、b、c。闭合开关S1和S2后，当窗户关闭时，指示灯亮，蜂鸣器不工作；当窗户打开一定程度时，指示灯熄灭，蜂鸣器发出警报声。








（1）将窗户移到A点时，窗户关闭。闭合开关S1，指示灯L正常发光，求此时指示灯L消耗的电功率。（写出计算过程）
（2）已知电磁铁线圈中的电流达到3毫安时，电磁铁的衔铁刚好被吸下，指示灯L熄灭，蜂鸣器开始报警。现移动滑动变阻器RP的滑片，使其接入电路的阻值为其最大阻值的2/3，当窗户移至轨道B点位置时，蜂鸣器恰好开始报警。若要求窗户移至轨道C点位置时才开始报警，此时能否通过调节滑动变阻器的阻值来实现？请通过计算加以说明。（写出计算过程，电磁铁线圈电阻忽略不计）





6．如图是小金研究电动机转动是否对小灯泡的亮度有影响的电路图，开始小金先抓住转轴合上开关，观察小灯泡的亮度，接着放开转轴让电动机转动，继续观察小灯泡亮度的变化（已知：小灯泡的电阻为R，电动机线圈电阻为r，电源电压为U），由此请你回答：
（1）在电动机未转动时，t时间内电流在电路中产生的热量为__________________（填写表达式）；
（2）在电动机转动时，电流所做的功________电流在电路中产生的热量（选填“大于”“等于”或“小于”）；
（3）小金判断电动机转动后小灯泡会更亮，你认为小金的判断正确吗？并根据学过的知识给以解释。


7．（6分）图甲为热敏电阻的R﹣t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150欧，当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合，为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源。
（1）从图甲中可得50℃时热敏电阻的阻值为______欧。
（2）恒温箱的加热器应接在A、B端还是C、D端？



（3）若恒温箱内的温度达到100℃时，通过计算分析恒温箱加热器是否处于工作状态？


（4）若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将______（选填“变大”“不变”或“变小”）。

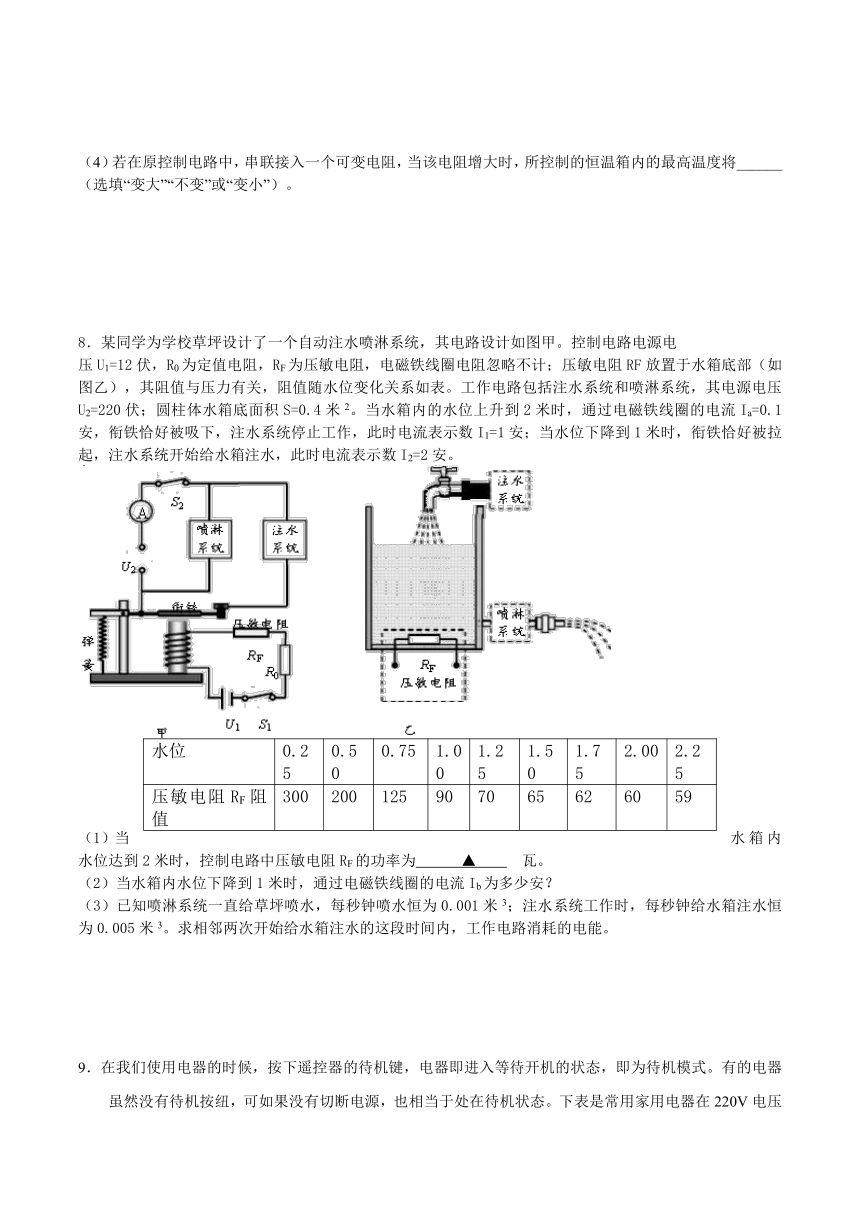

8．某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲。控制电路电源电
压U1=12伏，R0为定值电阻，RF为压敏电阻，电磁铁线圈电阻忽略不计；压敏电阻RF放置于水箱底部（如图乙），其阻值与压力有关，阻值随水位变化关系如表。工作电路包括注水系统和喷淋系统，其电源电压U2=220伏；圆柱体水箱底面积S=0.4米2。当水箱内的水位上升到2米时，通过电磁铁线圈的电流Ia=0.1安，衔铁恰好被吸下，注水系统停止工作，此时电流表示数I1=1安；当水位下降到1米时，衔铁恰好被拉起，注水系统开始给水箱注水，此时电流表示数I2=2安。
???????????









水位 0.25 0.50 0.75 1.00 1.25 1.50 1.75 2.00 2.25
压敏电阻RF阻值 300 200 125 90 70 65 62 60 59





（1）当水箱内水位达到2米时，控制电路中压敏电阻RF的功率为???▲???瓦。?
（2）当水箱内水位下降到1米时，通过电磁铁线圈的电流Ib为多少安？?
（3）已知喷淋系统一直给草坪喷水，每秒钟喷水恒为0.001米3；注水系统工作时，每秒钟给水箱注水恒为0.005米3。求相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能。

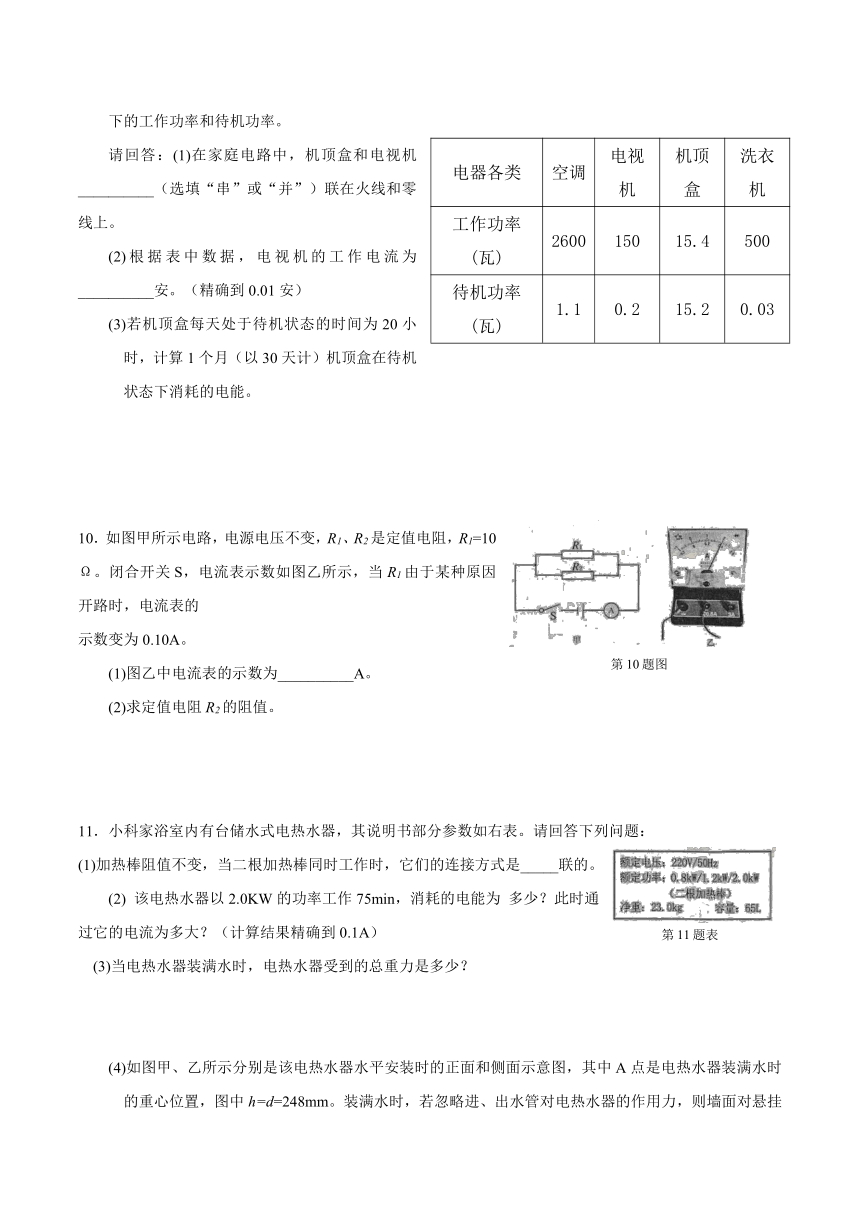

9．在我们使用电器的时候，按下遥控器的待机键，电器即进入等待开机的状态，即为待机模式。有的电器虽然没有待机按纽，可如果没有切断电源，也相当于处在待机状态。下表是常用家用电器在220V电压下的工作功率和待机功率。
电器各类 空调 电视机 机顶盒 洗衣机
工作功率(瓦) 2600 150 15.4 500
待机功率(瓦) 1.1 0.2 15.2 0.03
请回答：(1)在家庭电路中，机顶盒和电视机__________（选填“串”或“并”）联在火线和零线上。
(2)根据表中数据，电视机的工作电流为__________安。（精确到0.01安）
(3)若机顶盒每天处于待机状态的时间为20小时，计算1个月（以30天计）机顶盒在待机状态下消耗的电能。





10．如图甲所示电路，电源电压不变，R1、R2是定值电阻，R1=10Ω。闭合开关S，电流表示数如图乙所示，当R1由于某种原因开路时，电流表的
示数变为0.10A。
(1)图乙中电流表的示数为__________A。
(2)求定值电阻R2的阻值。




11．小科家浴室内有台储水式电热水器，其说明书部分参数如右表。请回答下列问题：
(1)加热棒阻值不变，当二根加热棒同时工作时，它们的连接方式是_____联的。
(2) 该电热水器以2.0KW的功率工作75min，消耗的电能为 多少？此时通过它的电流为多大？（计算结果精确到0.1A）
(3)当电热水器装满水时，电热水器受到的总重力是多少？


(4)如图甲、乙所示分别是该电热水器水平安装时的正面和侧面示意图，其中A点是电热水器装满水时的重心位置，图中h=d=248mm。装满水时，若忽略进、出水管对电热水器的作用力，则墙面对悬挂架的支持力为多大？




(5)小科洗热水澡后发现：与进水管相连的金属进水阀表面布满了小水珠（如图丙）而与出水管相连的金属出水阀表面仍保持干燥。请你分析产生上述两种现象的原因。





12．家用电器工作时往往达不到额定的电压和功率。某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600R／kW·h”字样；随后他关闭了家中所有用电器，只让一只标有“220V、1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘3分钟转过180圈。假设电水壶的电阻保持不变，求：
(1)电水壶的电阻；(2)电水壶工作时的实际电功率；(3)该同学家的实际电压。





13． 2010年世博会全面使用一种名叫LED灯的新型节能灯。使用LED灯比旧式灯泡节能90℅，且发出光的颜色会随电压的变化而变化（见下表）。图乙是世博会的吉祥物——“海宝”，夜晚在LED灯的照射下，能呈现出不同的颜色，形象十分可爱。


（1）根据表中数据，当LED灯发出红光时，消耗的电功率是 ▲ 瓦。
（2）把一个LED灯接入如上图甲所示的电路中，已知电源电压为5伏且保持不变，电阻R为90欧姆。闭合开关后，毫安表（比安培表更精确的电流表）的读数为20毫安，通过计算说明此时LED灯发出什么颜色的光？
（3）有一座“海宝”的质量为2.0×103千克，与水平地面的接触面积为0.4米2，求此“海宝”对地面的压强（g取10牛/千克）。
14、某电熨斗内有R1、R2两段发热丝，其简化电路如图24，它在220V或110V电压下都能正常工作：110V时将S打至1挡，220V时将S打至2挡，这两种情况下熨斗的电功率均为1100W．求
（1）电熨斗正常工作5分钟消耗多少电能？
（2）电熨斗在220V电压下正常工作的电流是多大？
（3）两发热丝的电阻之比多大？


15、在图13（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1标有“100Ω 2A”字样。闭合电键S后，电流表A1和A2的示数分别如图13（b）所示。求：
（1）电阻R2的阻值。
（2）通电10秒钟，电流通过电阻R2所做的功W2。
（3）在移动变阻器R1的滑片P时，是否存在使两个电流表指针偏离零刻度的角度恰好
相同的情况？如果存在，请求出此时变阻器R1消耗的功率P1；如果不存在，请说明理由。




16、如图所示电路，滑动变阻器上标有“50Ω lA”，电源电压恒定为6V，电流表量程为0～0.6A，电压表量程为0—3V．闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2A，电压表示数为2V．求：
(1)电阻R1的阻值；
(2)此时滑动变阻器消耗的功率；
(3)为保证电路安全，电阻R1上允许消耗功率的范围．








产品名称：开水煲 额定频率：50Hz 额定功率：1100W 额定电压：220V 容量：1.2L 型号：JKY-12C09C
17、一只开水煲的铭牌如图，内部由开关和电热丝组成．求：
（1）正常工作时，通过内部电热丝的电流；
（2）内部电热丝的电阻；
（3）额定电压下工作5min消耗的电能．





18、小明的奶奶住在徐闻农村，她家的楼道灯泡在深夜时很容易烧坏．为解决这一问题，小明设计了如图12所示的电路，L1和L2都是“220V40W”．请回答下列问题：(设灯泡的电阻不变化，电源电压变化忽略不计)
(1)乙灯泡的电阻是多少?闭合开关S和S1，L1正常发光，工作5h消耗的电能是多少?
(2)断开S1，闭合S，让两灯泡都发光，深夜灯泡就不容易烧掉了，请计算此时L1两端的电压．
(3)请计算两盏灯泡都亮时电路消耗的总功率是多少?










19、如图甲电路所示，电源电压为9V且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？










20、太阳能电动车，它由太阳能电池提供动力，右图是它的电路简化图，光能转化为电能储存在太阳能电池中，提供电动机转动需要的动力，可通过改变调速电阻来调节电动机转速。已知太阳能电池电压为600V。请回答以下问题：
（1）当调速电阻的滑片P在最右端时，调速电阻接入电路的阻值为10Ω，闭合开关S，电压表示数为500V，此时电动机的电功率是多少？
（2）当调速电阻的滑片P滑到最左端时，电动机电功率达到18KW，此时电流表示数多大？

21． LED灯是一种新型的环保节能灯(如图)。某款LED灯的额定电压为24V。额定功率为12W，它与“PZ220—100”的白炽灯正常发光时的亮度相当。
(1)该LED灯正常工作时电流是多少安？
(2)每天正常工作5h，使用上述一盏LED灯比一盏白炽灯可节约电能多少千瓦时?
(3)某个家庭原来全部用白炽灯来照明，平均每月照明用电40kw·h，现全部改用LED灯。相同情况下可节能约70％。已知每节约l度电就能减排约1kg的二氧化碳，则改用LED灯后，这个家庭平均每月能减排二氧化碳约多少千克?



22．半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图12甲是某种半导体材料的电阻随温度变化的关系图像．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图12乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（0—0.6A）、开关、定值电阻R0（10Ω）、导线若干．
（1）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．
（2）电流表的读数为0.4A时，求当时环境温度和半导体电阻的电功率分别是多少．




23．如图14所示，灯L1、L2分别标有“6V 6W”、“6V 3W”的字样，电源电压为9V（两只灯的电阻值不变）。当开关S闭合时，灯都能发光，则：
（1）灯L1、L2的电阻各是多少？
（2）灯L1、L2是否能正常发光，请通过计算说明。






24.如图所示，小明家的电能表上标有“220V 10A（20A）”的字样。他家有电饭锅700W、电视机150W、电水壶2000W、电淋浴器1500W等家用电器。
（1）（2分）从表盘信息可知，“” 表示的意思
是 ；小明家已经用电 。
（2）（3分）当家人看电视时（其它家用电器未使用），小明能用电淋浴器
洗澡吗？（应有必要的计算过程）




25.如图11所示是小明家电饭煲铭牌，有额定功率高、中、低三档，但中、低档已模糊不清。从说明书中的电路图可知，内部有两根电阻丝，每根电阻丝的阻值均为110Ω(设电阻丝阻值恒定不变)，中档是一根电阻丝接入电路，低档是两根电阻丝串联接入电路。把电饭煲接在正常的家庭电路中使用。求：
(1)当电饭煲使用中档时，通过它的电流是多少?
(2)当电饭煲使用低档时，它消耗的电功率多大?
(3)若使用高档，电饭煲正常工作20min，消耗的电能是多少?如图12所示是小明家的电能表，在这过程中若小明家只使用电饭煲，则电能表转盘旋转多少圈?
额定电压 220V
频率 50Hz
额定功率 高档 900W
中档
低档






中考第二轮复习之物理电路计算题参考答案
1.（1）由R1的U﹣I图象可知，通过R1的电流与电压成正比，R1为定值电阻，
当U1=6V时，I1=0.6A，由欧姆定律可知：R1===10Ω；
（2）当滑动变阻器连入电阻为0时，电路中的电流最大，此时电阻R1两端的电压等于电源电压，电源电压U=U1=6V，最大电流为I1=0.6A，电路最大功率P=UI1=6V×0.6A=3.6W；
（3）当R2消耗的电功率为0.5W时，P2=I2R2，0.5W=I2R2，﹣﹣﹣﹣①
而I==，代入①得：0.5W=（）2R2，
化简得：（R2）2﹣72R2+100=0，
解得R2的阻值：R2=2Ω或R2=50Ω，
由图乙可知，当R2最大时，I最小=0.15A，
电路总电阻R===40Ω，
R2的最大值R最大=R﹣R1=40Ω﹣10Ω=30Ω，
所以R2=50Ω舍去，R2=2Ω．
答：（1）R1的阻值为10Ω；（2）电路消耗的最大功率为3.6W；（3）当R2消耗的电功率为0.5W时，R2的阻值为2Ω．
2. 【解答】解：（1）如图乙所示，当压力增大时，传感器的电阻值会减小；
（2）闭合开关时，压力传感器和报警器串联，由图乙可知当踏板空载时，压力传感器的电阻为R=25Ω，
此时电路中的电流，
由I=得：报警器两端的电压U0=IR0=0.2A×15Ω=3V，即电压表示数；
（3）报警器R0开始发出报警信号时，U0′=6V，此时电路中的电流
传感器两端的电压U传=U﹣U0′=8V﹣6V=2V，
传感器的阻值由图象可知当传感器的阻值为5Ω时，对应的压力为8N，
根据杠杆平衡条件可得：F压×OA=F踏×OB，即8N×5=F踏×1，解得F踏=40N；
（4）一段时间以后电源电压会降低，R0两端分得的电压减低，根据串联电路的分压特点可知，应减小压敏电阻分担的电压，保证R0两端分得的电压不变，此时就应该减小压敏电阻的阻值，因电阻值随所受压力的增大而减小，所以应该增大压杆对传感器的压力，由杠杆平衡条件F压×OA=F踏×OB可知，OA不变，F踏不变，所以F压和OB成正比，要增大压杆对传感器的压力，应增大OB，即把踏板触点B向左移动．
故答案为：（1）减小；（2）电压表的示数为3V；（3）踏板设定的最大压力值为40N；（4）左；理由见解答．
3．（1）火（2分） （2）减少（2分）
（3）解：白炽灯泡需要4只×3元/只=12元
消耗电能为W=Pt=0.1千瓦×40000小时=4000千瓦时
电费为0.53元/千瓦时×4000千瓦时=2120元
共需要支付2120元+12元=2132元（1分）
LED灯需要1只20元
消耗电能为W=Pt=0.005千瓦×40000小时=200千瓦时
电费为0.53元/千瓦时×200千瓦时=106元（1分）
共需要支付106元+20元=126元<2132元（1分） 答：略
4. （1）0.2A (2)0.09h（或5.4min或324s） （3）0.184kwh或662400J
5. （1）解：当指示灯L正常发光时，指示灯两端电压UL=2.5伏。
所以，R0两端的电压U0=U1－UL=6伏－2.5伏=3.5伏
I0=U0/R0=3.5伏/350欧=0.01安， IL=I0=0.01安， PL=ULIL=2.5伏×0.01安=0.025瓦
（2）当窗户移至B点时，据图可知，Rx=400欧，此时，I=0.003安，
2/3Rp=U2/I－Rx=1.5伏/0.003安－400欧=100欧，所以滑动变阻器的最大阻值Rp=150欧。
当窗户移至C点时，据图可知，R’x=300欧，若蜂鸣器刚好报警，控制电路中电流为0.003安，此时滑动变阴器接入电路的有效阻值为：R’p=U2/I－R’x=1.5伏/0.003安－300欧=200欧>150欧，所以当滑动变阻器阻值调节到最大值时，窗户还未移至C点，控制电路中的电流已大于0.003安，蜂鸣器已报警，因此无法通过调节滑动变阻器阻值来实现。
6.

7.

8. 0.6W；0.08A；1.32×105J
9. (1)并（2分） (2)0.68（2分）
(3)W=Pt=0.0152千瓦×20时×30=9.12千瓦时（3分）
10. (1)0.40A…
(2)I1=I总－I2=0.40A－0.10A=0.30A… U1=I1R1=0.30A×10Ω=3.0V…
(3)R2====30Ω…
答：定值电阻R2的阻值为30Ω。
11. (1)并（2分）
(2) 解：t=75min=1.25h W=Pt=2.0KW×1.25h=2.5KW·h(或W=Pt=2×103W×75×60s=9×106J)
I===9.1A
答：该电热水器消耗的电能为2.5KW·h（或9×106J），通过该电热水器的总电流值为9.1A。
(3)解：装满水时，V水=65L=0.065m3
电热水器内水的质量：M水=ρ水V水=1.0×103kg/m3×0.065m3=65kg
电热水器总重G=mg=(m水＋m0)g=(65kg+23kg)×10N/kg=880N
答：电热水器装满水时受到的总重力880N。
(4)解：由图可知，假设墙面对悬挂架支持力大小为F，
根据杠杆平衡条件有：F×h=G×d
F×0.248m=880N×0.248m
解得：F=880N
(5)评分要点：
采分点 答题要点 参考答案 分值
洗热水澡时进水阀表面布满水珠的原因 能说出洗热水澡时，热水蒸发产生大量的热的水蒸气 洗热水澡时，由于水的蒸发会产生大量的水蒸气，使空气中温度较高的水蒸气大大增加 1分
能说出洗热水澡时，水蒸气会在进水阀表面液化成小水珠的原因 洗热水澡时，温度较低的冷水不断流过进水阀，由于金属是热的良导体，使进水阀保持较低的温度，热的水蒸气遇到冷的进水阀液体成小水珠附在进水阀表面，使进水阀表面布满了小水珠 1分
洗热水澡时出水阀表面仍保持干燥的原因 能说出洗热水澡时，水蒸气不会在出水阀表面液化成小水珠的原因 洗热水澡时，出水阀流过的是温度比水蒸气更高的热水，空气中的水蒸气不能在出水阀表面放热液化为水珠，所以出水阀表面仍保持干燥 1分

12、（1）由P额＝U2额/R 得电水壶的电阻R=U2额＝（220V）2/1210W＝40Ω
（2）t=3min=180s t时间内电水壶消耗的电能W＝180/3600＝0.5(kW·h)＝1.8×105J
电水壶的实际电功率P实＝W/t＝1.8×105/180＝1000(W)
（3）该同学家的实际电压U实＝＝＝200(V)
13、（1）0.036………………………………………………………………………………（2分）
（2）由I= U/R得 UR=IR=0.02A×90Ω=1.8V………………………………………………（1分）
ULED=5V-1.8V=3.2V ………………………………………………………………（1分）
查表得 LED灯发出蓝光。…………………………………………………………（1分）
（3）F=G=mg=2.0×103千克×10牛顿/千克=2.0×104牛……………………………………（1分）
P ==……………………………………………………………………（1分）
=5×104帕……………………………………………………………………………（1分）
答：（2）此时LED灯发出蓝光，（3）此“海宝”对地面的压强5×104帕。

14、答案：（1）由于电熨斗正常工作，所以W=Pt=1100W×5×60s=3.3×105s,(2)由P=UI得：I=P/U=1100W/220V=5A,(3)由P=UI=U2/R得：R1=(U1)2/P1=(110V)2/1100W=11欧；R2=(U2)2/P2=(220V)2/1100W=44欧。

15、答案：（1）I 2＝I－I 1＝1.2安－0.4安＝0.8安
R2＝U/ I2＝6伏/ 0.8安＝7.5欧
（2）W2＝U I2t＝6伏×0.8安×10秒＝48焦
（3）若电流表A1量程为0~0.6安，电流表A2量程为0~3安，则当两个电流表指针偏离零刻度的角度恰好相同时有：I?＝5 I 1?
I 1?＋I 2＝5 I 1?
I 1?＋0.8安＝5 I 1?
I 1?＝0.2安
P1＝U I1?＝6伏×0.2安＝1.2瓦
16、

17、（1）5 A （2）44Ω （3）3.3×105J

18、答案：(1)乙灯泡的电阻R=U2/P=(220V)2/40W=1210Ω
L1正常工作5h消耗的电能W=Pt=0.04kW×5h=0.2 kW·h
(2)断开S1，闭合S时，电流I=U/R?总=220V/（1210Ω+1210Ω）=1/11A
L1两端的电压U1=IR1=1/11A×1210Ω=110V
(3)两盏灯泡都亮时电路消耗的总功率P总=UI=220V×1/11A=20W
答：略
19、解：1）RL=UL2/PL=(6V)2/6W=6Ω 2)P实=U实*I实=3V*0.7A=2.1W
3)电压表示数为2V时，由图可知此时电路中的电流为0.5A,则：
W=UTt=9V*0.5A*10s=45W

20、解：（1）由题意可知：当调速电阻的滑片P在最右端时，电动机与调速电阻串联，电压表测得的是电动机两端电压，调速电阻两端电压，，
电动机的电功率
（2）当调速电阻的滑片P滑到最左端时，电路中只有电动机连入电路：
此时电动机两端的电压
由，则电流表的示数
答：当调速电阻的滑片在最右端时电动机的电功率为5000W（或5kW）
21、



22、答案：(1)由电路图R和R0串联，当t=20℃时，半导体电阻R=50Ω（1分），
电源的电压U=IR+IR0=0.2×50+0.2×10=12V（2分）
(2)R0两端的电压U0=IR0=0.4×10=4V； （1分）
半导体电阻两端的电压UR=U-U0=12V-4V=8V（1分）
由欧姆定律得半导体电阻的阻值是R===20Ω （1分）
从图像知环境温度是40℃（1分）
半导体电阻的电功率P=URR=8V×0.4A=3.2W(1分)
23.

24、（1）每消耗1kw·h电能，表盘转动2500转、931.6.
（2）①答：可以；②③；因为所以，能用电淋浴器洗澡。
25.
.
