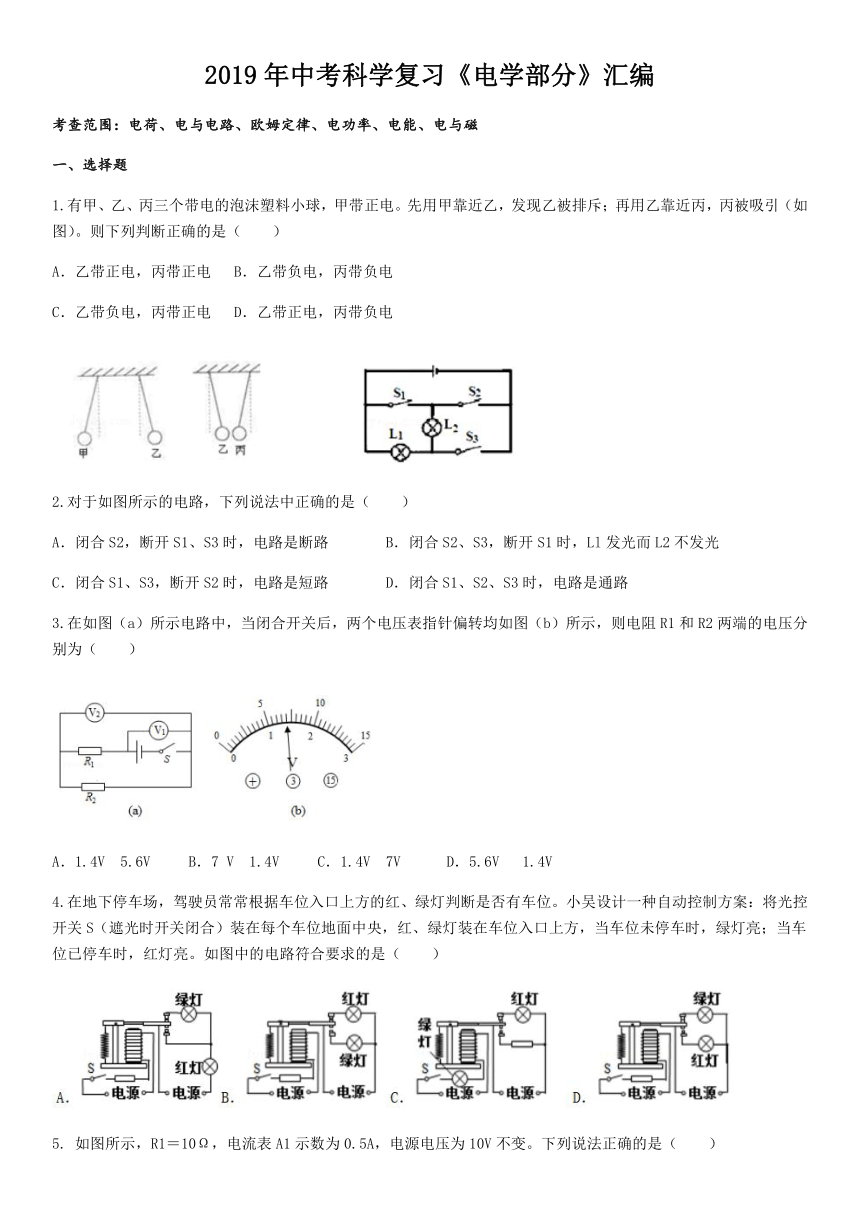

2019年中考科学复习《电学部分》汇编
考查范围：电荷、电与电路、欧姆定律、电功率、电能、电与磁
选择题
1.有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）。则下列判断正确的是（ ）
A．乙带正电，丙带正电 B．乙带负电，丙带负电
C．乙带负电，丙带正电 D．乙带正电，丙带负电
2.对于如图所示的电路，下列说法中正确的是（ ）
A．闭合S2，断开S1、S3时，电路是断路 B．闭合S2、S3，断开S1时，Ll发光而L2不发光
C．闭合S1、S3，断开S2时，电路是短路 D．闭合S1、S2、S3时，电路是通路
3.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．1.4V 5.6V B．7 V 1.4V C．1.4V 7V D．5.6V 1.4V
4.在地下停车场，驾驶员常常根据车位入口上方的红、绿灯判断是否有车位。小吴设计一种自动控制方案：将光控开关S（遮光时开关闭合）装在每个车位地面中央，红、绿灯装在车位入口上方，当车位未停车时，绿灯亮；当车位已停车时，红灯亮。如图中的电路符合要求的是（ ）

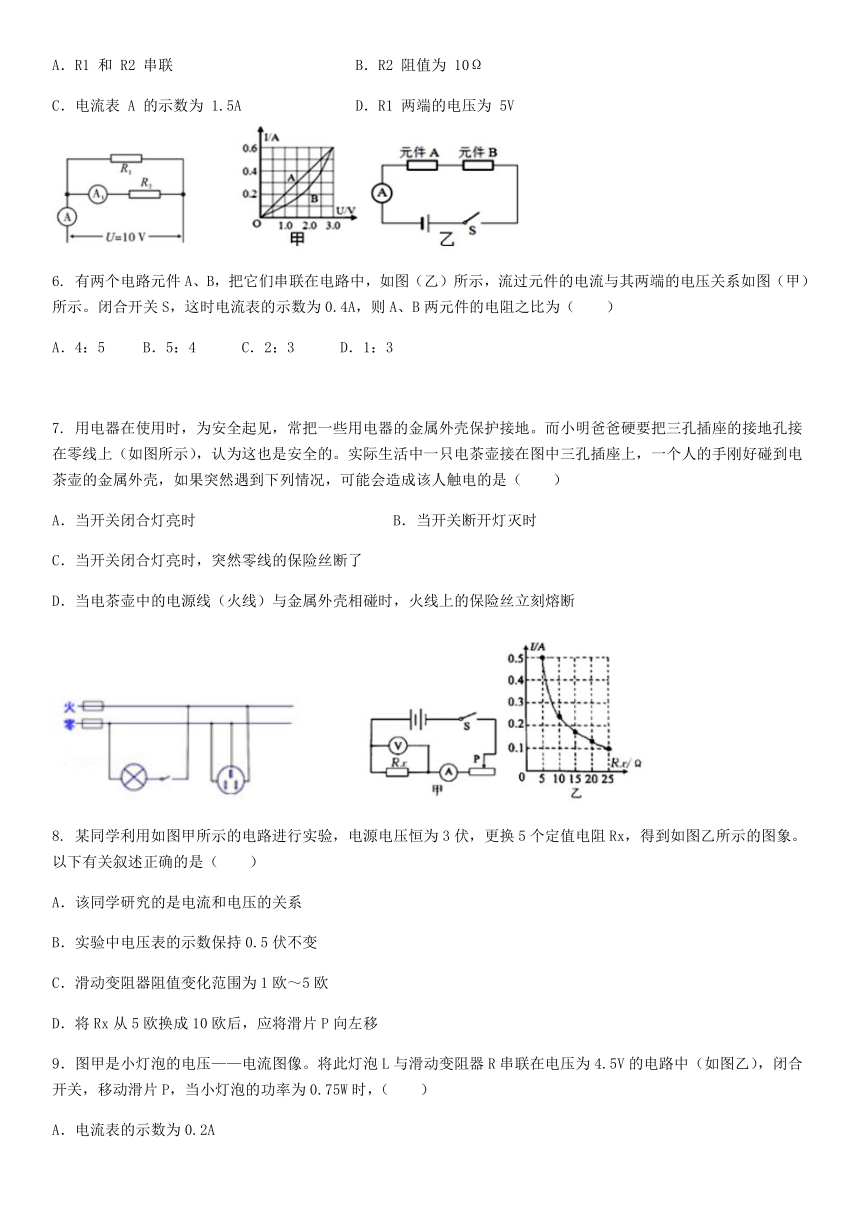

如图所示，R1＝10Ω，电流表A1示数为0.5A，电源电压为10V不变。下列说法正确的是（ ）
A．R1 和 R2 串联 B．R2 阻值为 10Ω
C．电流表 A 的示数为 1.5A D．R1 两端的电压为 5V
6. 有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示。闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电阻之比为（ ）
A．4：5 B．5：4 C．2：3 D．1：3
7. 用电器在使用时，为安全起见，常把一些用电器的金属外壳保护接地。而小明爸爸硬要把三孔插座的接地孔接在零线上（如图所示），认为这也是安全的。实际生活中一只电茶壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，如果突然遇到下列情况，可能会造成该人触电的是（ ）
A．当开关闭合灯亮时 B．当开关断开灯灭时
C．当开关闭合灯亮时，突然零线的保险丝断了
D．当电茶壶中的电源线（火线）与金属外壳相碰时，火线上的保险丝立刻熔断
某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5伏不变
C．滑动变阻器阻值变化范围为1欧～5欧
D．将Rx从5欧换成10欧后，应将滑片P向左移

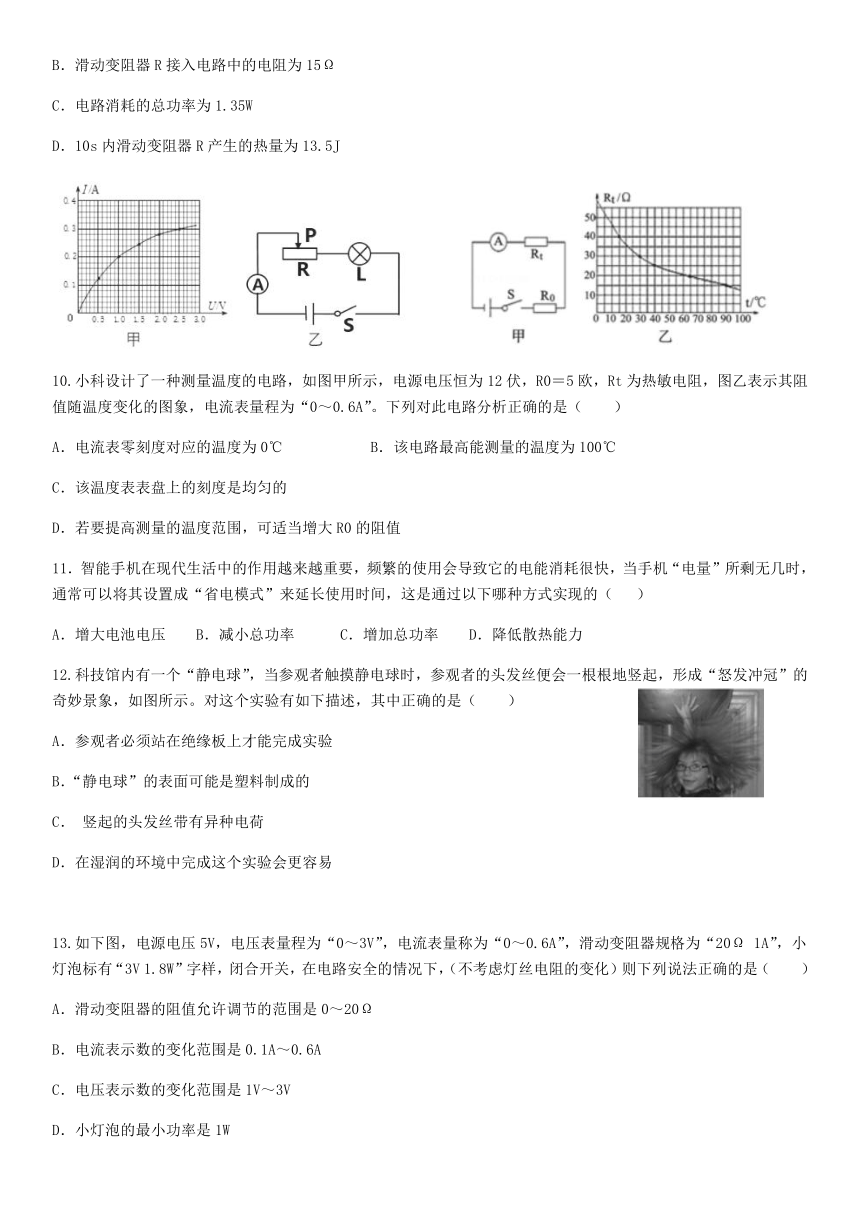

9．图甲是小灯泡的电压——电流图像。将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（ ）
A．电流表的示数为0.2A
B．滑动变阻器R接入电路中的电阻为15Ω
C．电路消耗的总功率为1.35W
D．10s内滑动变阻器R产生的热量为13.5J
10.小科设计了一种测量温度的电路，如图甲所示，电源电压恒为12伏，R0＝5欧，Rt为热敏电阻，图乙表示其阻值随温度变化的图象，电流表量程为“0～0.6A”。下列对此电路分析正确的是（ ）
A．电流表零刻度对应的温度为0℃ B．该电路最高能测量的温度为100℃
C．该温度表表盘上的刻度是均匀的
D．若要提高测量的温度范围，可适当增大R0的阻值
11．智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（ ）
A．增大电池电压 B．减小总功率 C．增加总功率 D．降低散热能力
12.科技馆内有一个“静电球”，当参观者触摸静电球时，参观者的头发丝便会一根根地竖起，形成“怒发冲冠”的奇妙景象，如图所示。对这个实验有如下描述，其中正确的是（ ）
A．参观者必须站在绝缘板上才能完成实验
B．“静电球”的表面可能是塑料制成的
C． 竖起的头发丝带有异种电荷
D．在湿润的环境中完成这个实验会更容易
13.如下图，电源电压5V，电压表量程为“0～3V”，电流表量称为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，小灯泡标有“3V 1.8W”字样，闭合开关，在电路安全的情况下，（不考虑灯丝电阻的变化）则下列说法正确的是（ ）
A．滑动变阻器的阻值允许调节的范围是0～20Ω
B．电流表示数的变化范围是0.1A～0.6A
C．电压表示数的变化范围是1V～3V
D．小灯泡的最小功率是1W

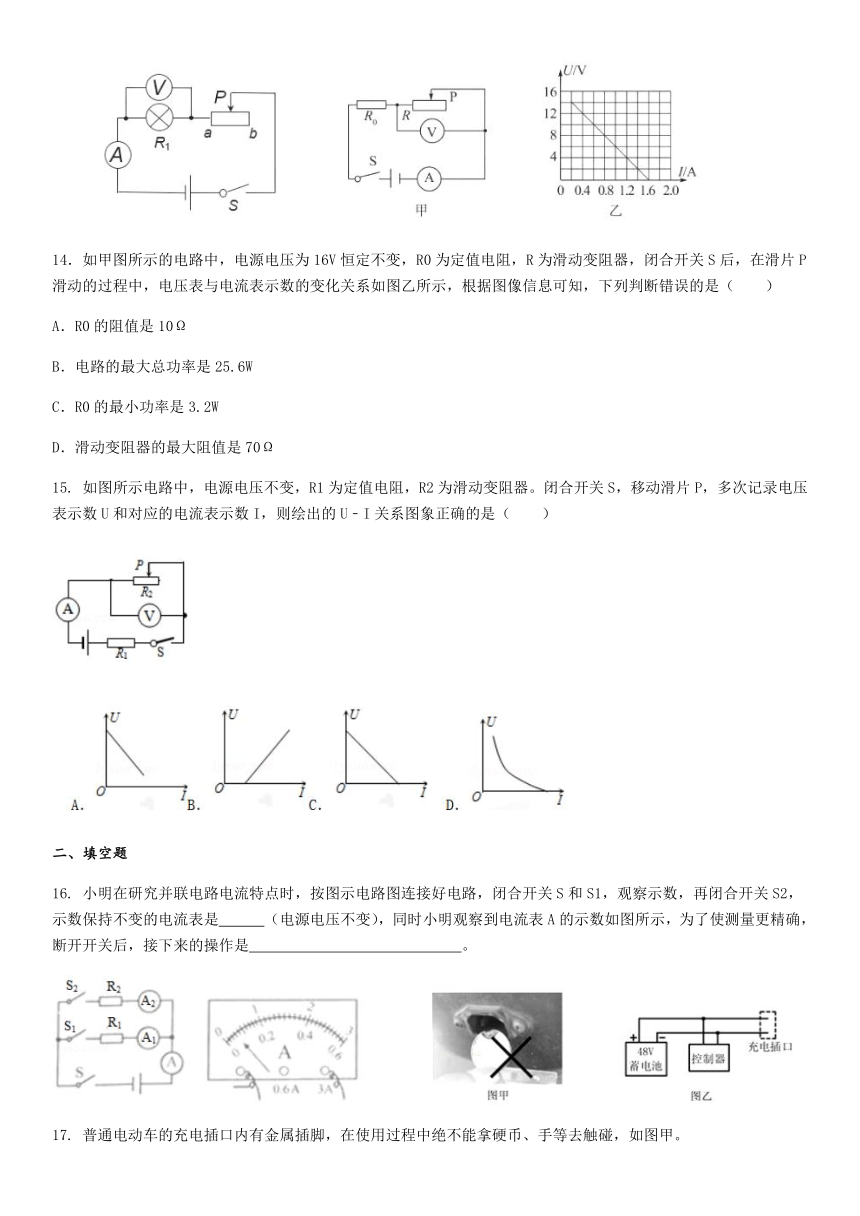

14．如甲图所示的电路中，电源电压为16V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断错误的是（ ）
A．R0的阻值是10Ω
B．电路的最大总功率是25.6W
C．R0的最小功率是3.2W
D．滑动变阻器的最大阻值是70Ω
15. 如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（ ）
二、填空题
16. 小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是 （电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是 。
普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲。

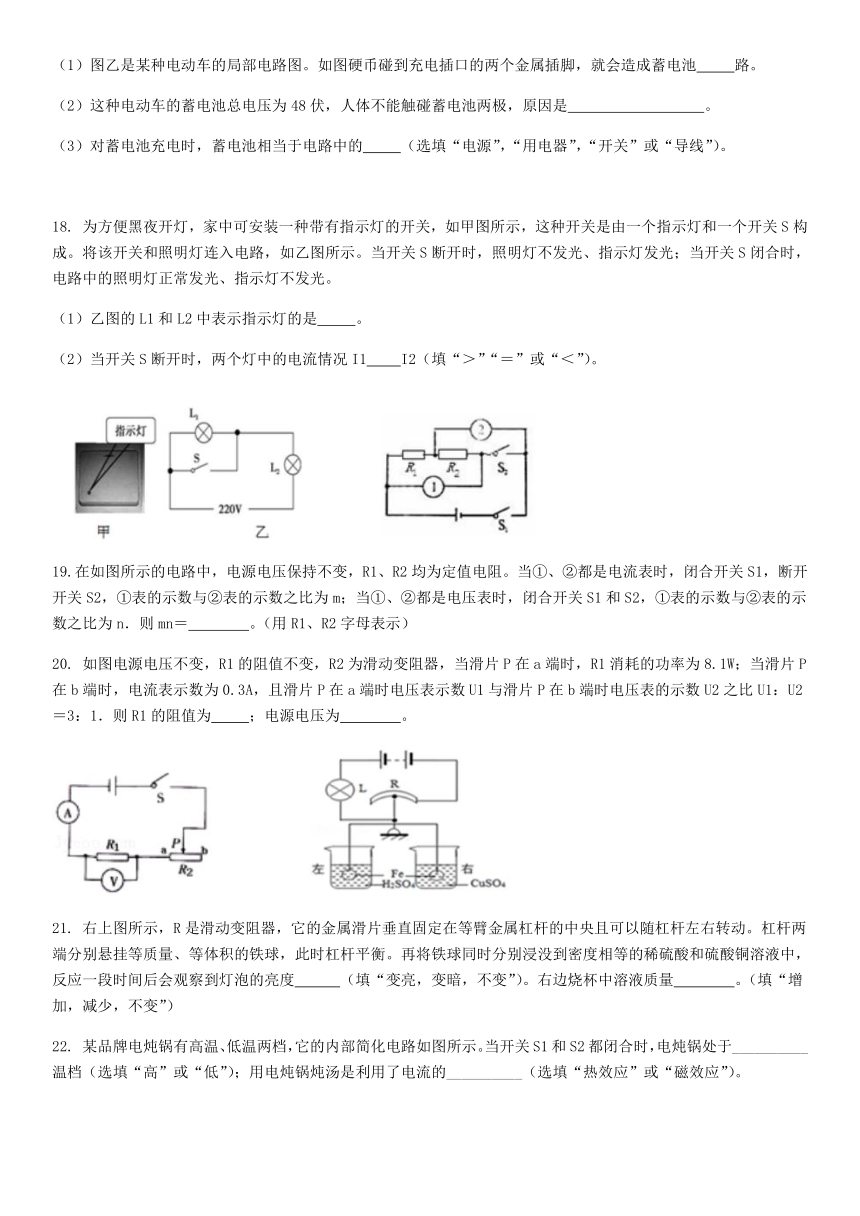

（1）图乙是某种电动车的局部电路图。如图硬币碰到充电插口的两个金属插脚，就会造成蓄电池 路。
（2）这种电动车的蓄电池总电压为48伏，人体不能触碰蓄电池两极，原因是 。
（3）对蓄电池充电时，蓄电池相当于电路中的 （选填“电源”，“用电器”，“开关”或“导线”）。
18. 为方便黑夜开灯，家中可安装一种带有指示灯的开关，如甲图所示，这种开关是由一个指示灯和一个开关S构成。将该开关和照明灯连入电路，如乙图所示。当开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光。
（1）乙图的L1和L2中表示指示灯的是 。
（2）当开关S断开时，两个灯中的电流情况I1 I2（填“＞”“＝”或“＜”）。
19.在如图所示的电路中，电源电压保持不变，R1、R2均为定值电阻。当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数之比为m；当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数之比为n．则mn＝ 。（用R1、R2字母表示）
20. 如图电源电压不变，R1的阻值不变，R2为滑动变阻器，当滑片P在a端时，R1消耗的功率为8.1W；当滑片P在b端时，电流表示数为0.3A，且滑片P在a端时电压表示数U1与滑片P在b端时电压表的示数U2之比U1：U2＝3：1．则R1的阻值为 ；电源电压为 。
右上图所示，R是滑动变阻器，它的金属滑片垂直固定在等臂金属杠杆的中央且可以随杠杆左右转动。杠杆两端分别悬挂等质量、等体积的铁球，此时杠杆平衡。再将铁球同时分别浸没到密度相等的稀硫酸和硫酸铜溶液中，反应一段时间后会观察到灯泡的亮度 （填“变亮，变暗，不变”）。右边烧杯中溶液质量 。（填“增加，减少，不变”）
某品牌电炖锅有高温、低温两档，它的内部简化电路如图所示。当开关S1和S2都闭合时，电炖锅处于__________温档（选填“高”或“低”）；用电炖锅炖汤是利用了电流的__________（选填“热效应”或“磁效应”）。
23.如右上图，电源电压恒定不变，R1=20Ω，闭合开关S、S1，电流表示数为0．3A，则电源电压为 V，l0s内电流通过R1产生的热量为 J。
24.如图所示的电路中，电源电压为6V，电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“5V 2.5W”字样．闭合开关，将滑动变阻器的滑片移到阻值最大的位置，这时通过灯泡的电流为 A；若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，则该电路能消耗的最大功率为 W。（不考虑灯丝电阻的变化）
三、实验探究题
25. 为了探究“电流与电阻的关系”，小明用阻值不同的定值电阻、电压为6伏的电源、滑动变阻器（20Ω 2.5A）等器材按图甲方式连接电路，进行如下实验。
①将4欧的R1接入电路，当电压表示数为4伏时，记录电流表的示数。
②用R2替换R1，发现无论如何左右移动滑片P，电压表指针在4伏的刻度左右摆动，但无法准确指在4伏的刻度线上。
老师告知小明：滑动变阻器的线圈结构如图乙所示，因此无法连续改变接入电路的有效阻值，当定值电阻与滑动变阻器最大阻值相比过小时，会导致步骤②现象发生。
③用一根阻值为0.5欧的电阻丝制作一个可连续改变阻值的旋钮式变阻器，并按图丙方式接入电路，继续实验。通过调节滑片P和旋钮触片Q使电压表示数为4伏，此时电流表示数如图丁所示。
（1）图丁中电流表的示数为 安。
（2）步骤③中滑片P和旋钮触片Q处在如图丙所示的位置时，电压表示数略超过4伏，则小明应如何调节滑片P和旋钮触片Q使电压表示数为4伏？
（3）小明利用图甲电路继续他的探究实验，仍保持定值电阻两端的电压为4伏，则下列定值电阻可用来替换R1进行实验的有 （可多选）。
A.15欧 B.25欧 C.35欧 D.45欧
为了研究通过导体的电流与导体两端的电压的关系，小晨设计了图甲所示的电路。电源电压恒为6V，R1是定值电阻，R2是滑动变阻器。
（1）若按实物图进行实验，闭合开关，移动滑动变阻器的滑片，将会出现的现象是 。经检查，是实验电路中一根导线连接错误。请在答题卡上×掉错误的连线，画出正确的连线
（2）闭合开关后片P，发现两电表示数始终如图乙所示，原因是将滑动变阻器的 （填字母）两个接线柱接入了电路。
（3）改正错误后，小晨继续实验有关实验数据标记在图丙上。分析图丙可知，他所选择的滑动变阻器的规格是 （选填字母）。
A.10Ω 2A B.25Ω 2A C.50Ω 0.5A D.50Ω 2A
（4）图丙中，阴影部分的面积大小表示 。
27.为了探究小灯泡电流与电压的关系，小明选择额定电压为2.5伏的小灯泡，电压为4伏的电源以及其他相关器材按图甲连接电路，进行实验。
（1）闭合开关移动滑动变阻器的滑片，当观察到 时，可以判断此时小灯泡正常发光。
（2）在实验过程中，小明将滑动变阻器的滑片从A端开始移动，直到灯泡正常发光，在此过程中测得小灯泡电流和电压的几组数据，并正确画出曲线a，如图乙所示，该实验小明选择的滑动变阻器可能是
A、滑动变阻器R1（20欧，3安）
B、滑动变阻器R2（50欧，2安）
C、滑动变阻器R3（2000欧，0.25安）
（3）小明在图乙中还画出了本实验中滑动变阻器的电流随电压变化的曲线b，老师据图指出该曲线是错误的，其理由 。
28.“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为10Ω，电流表（0—0.6A，0---3A），电压表（0—3V，0—15V），开关和导线若干。还有标有“10Ω 2A”的滑动变阻器A和标有“5OΩ 1A”的滑动变阻器B。
（1）小明设计了如图甲所示的电路，请选择合适的量程，且滑片P向右移动时灯泡变暗。用笔画线代替导线将图甲的实验电路图线连接完整；
（2）本实验选择的滑动变阻器是___________（选填“A”或“B”）；
（3）闭合开关，移动滑动变阻器，发现灯泡不亮，电流表无示数，电压表有示数，造成此现象的原因可能是_____
（4）当滑动变阻器的滑片P移到某一位置时，观察到电压表示数如图乙所示，根据所选正确量程，其示数为______V；
（5）为了测量小灯泡额定功率，此时应该将变阻器的滑片P向___________（选填“左”或“右”）移动。当电压达到小灯泡额定电压时，小灯泡正常发光，电流表的示数如图丙所示，则小灯泡的额定功率为_________W；
（6）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中，正确的是
四、解答题
29. 实验室购买了一卷标有长度为100m的铜芯漆包线，小科想通过实验测定其实际长度。他首先测得导线横截面积S为1mm2，查阅资料得知现温度下这种导线每米的电阻值为0.017Ω。
（1）利用图甲所示的实物图测出铜导线的电阻。
①实验中，小科在闭合开关前应将滑片P置于最 端。（填“左”或“右”）。
②小科通过移动滑片P，测得多组数据，绘制成U﹣I图象如图乙，据此可以判定这卷导线的实际长度 100m。（填“大于”、“等于”或“小于”）
小思认为用电子秤测出这卷导线的质量m，利用铜的密度ρ也可以算出实际长度。请你写出这卷导线实际长度L的计算式：L＝ （用字母表示）。
如图甲所示电路，电源电压不变，R1、R2是定值电阻，R1＝10Ω．闭合开关S，电流表示数如图乙所示，当R1由于某种原因开路时，电流表的示数变为0.10A
（1）图乙中电流表的示数为 。
（2）求定值电阻R2的阻值。
下表为某电烤箱铭牌，如图虚线框内所示是其内部简化电路图，Ｒ1和Ｒ2均为电热丝。求：
（1）电烤箱在高温档工作10分钟所消耗的电能。
（2）电路中Ｒ2的阻值。
（3）若在电路中加一个“限高温开关”，当电烤箱超过一定温度时能自动断开电路。该开关最好安装在A、B、C中的 点处。
如图所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端。他从滑片置于最右端时开始记录第一组数据，调节滑片测得多组数据，描绘出的U－I图像如图所示。已知小灯泡的额定电压为2.5 V，电源电压为4.5 V。
（1）可求得小灯泡正常发光时的阻值大小
（2）小灯泡的额定功率为多大
（3）变阻器最大阻值为多大。
（4）为使实验中小灯泡两端电压不超过3 V，则滑动变阻器接入电路的最小阻值为多少(保留一位小数)。
33.如图所示，已知小灯泡L上标有“6V 3W”字样，R0=20Ω，滑动变阻器R的最大阻值为100Ω。求：
小灯泡的电阻（设灯丝电阻不随温度变化）；
只闭合S1，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图所示；当滑片置于某点a时，电压表示数Ua= 8V。求此时电流表示数及电源电压；
（3）已知电压表量程为0～15V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围。
2019年中考科学复习《电学部分》汇编参考答案
一、选择题
1—5、 DBDDC 6—10、ACCCD 11—15、BACCA
二、填空题
16. A1 将“3A”上的线头改接到“0.6A”处
17.（1）短 （2）会造成触电事故 （3）用电器。
18.（1）L1 （2） =
19. R1/R2
20. 10Ω 9V
21. 变亮 减少
22. 高 热效应
23. 6 18
24. 0.2 1.8
三、实验探究题
25. （1）2 （2）将滑片P向右移，使电压表示数略小于4V，再将触片Q沿逆时针转动，直到电压表示数为4V （3）ABC
26.（1）电流表无示数，电压表有示数； 如右图
（2）CD
（3）B
（4）电功率
27.（1）电压表示数为2.5V
（2）B
（3）小灯泡与滑动变阻器串联，两者电压之和为4V，而图中曲线b与a交点处，电压之和大于4V。
28.（1）
A
灯泡断路
2
左 0.5
D
四、解答题
29. （1）①右 ②小于 （2）L＝
30. （1）0.4A （2）电阻R2的阻值为30Ω
31. （1）660000焦 （2） 66Ω （3）B
32. （1）12.5Ω （2）0.5W （3）40Ω （4）6.8Ω
33. （1）12Ω （2）0.5A 18V （3）24-60Ω
