2018-2019学年鲁科版选修3-1 静电场 单元测试 word版含答案

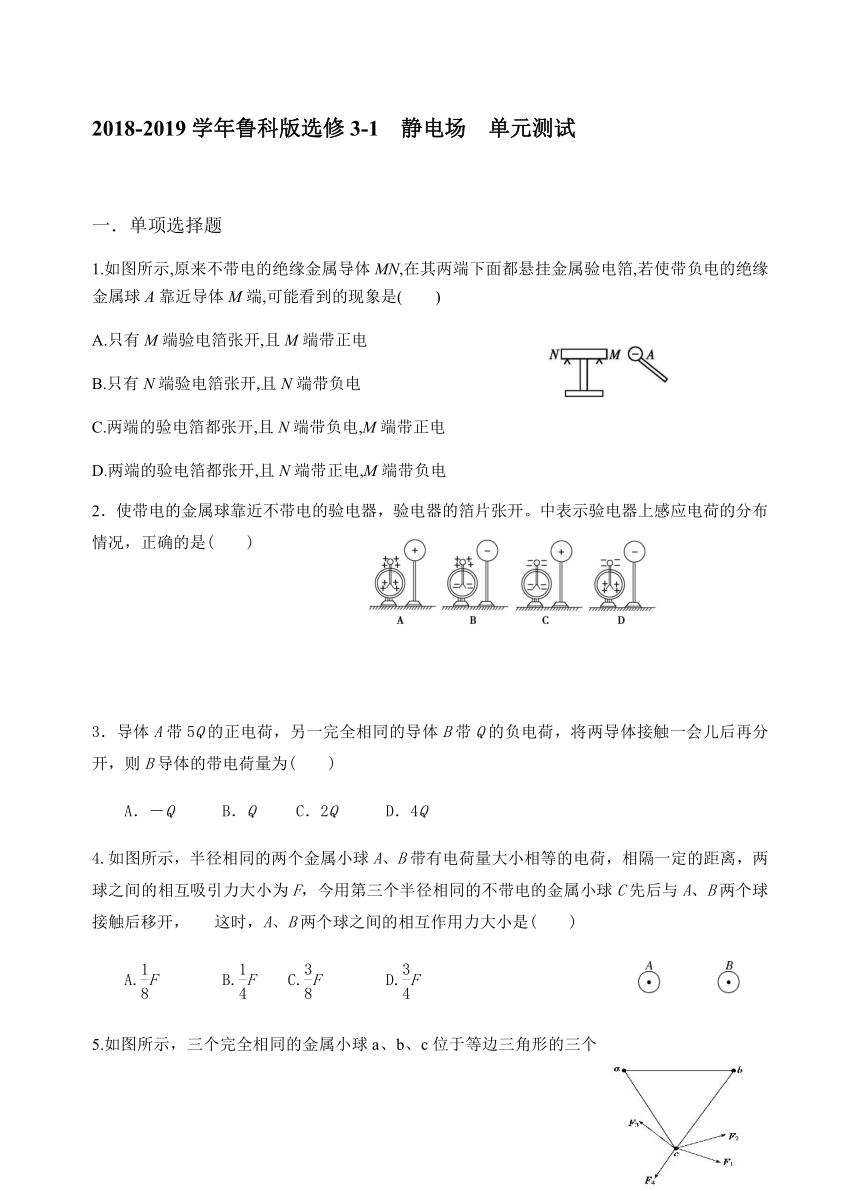

2018-2019学年鲁科版选修3-1 静电场 单元测试

一．单项选择题
1.如图所示,原来不带电的绝缘金属导体MN,在其两端下面都悬挂金属验电箔,若使带负电的绝缘金属球A靠近导体M端,可能看到的现象是(　　)
A.只有M端验电箔张开,且M端带正电
B.只有N端验电箔张开,且N端带负电
C.两端的验电箔都张开,且N端带负电,M端带正电
D.两端的验电箔都张开,且N端带正电,M端带负电
2．使带电的金属球靠近不带电的验电器，验电器的箔片张开。中表示验电器上感应电荷的分布情况，正确的是(　　)
3．导体A带5Q的正电荷，另一完全相同的导体B带Q的负电荷，将两导体接触一会儿后再分开，则B导体的带电荷量为(　　)
A．－Q B．Q C．2Q D．4Q
4.如图所示，半径相同的两个金属小球A、B带有电荷量大小相等的电荷，相隔一定的距离，两球之间的相互吸引力大小为F，今用第三个半径相同的不带电的金属小球C先后与A、B两个球接触后移开， 这时，A、B两个球之间的相互作用力大小是(　　)
A.F B.F C.F D.F
5.如图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上．a和c带正电，b带负电，a所带电荷量的大小比b的小．已知c受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是( )
A．F1 B．F2 C．F3 D．F4
6.一个检验电荷q在电场中某点受到的静电力为F,这点的电场强度为E,在图中能正确反映q、E、F三者关系的是(　　)
7、如图所示为点电荷a、b所形成的电场线分布，以下说法正确的是()
A．a、b为异种电荷，a应为正电荷b为负电荷 B．a、b为同种电荷
C．A点场强大于B点场强 D．A点于场强等于B点场强
8．如图所示的各电场中，A、B两点电场强度相同的图是：（ ）

9.右图是电场中某区域的电场线分图，a、b是电场中的两点。这两点相比，有：
A同一个检验点电荷放在a点所受的电场力比放在b点时所受电场力大
B.同一个检验点电荷放在b点释放其加速度较小
C.a点的场强较大 D.b点的场强较大
10.图中带箭头的直线是某一电场中的一条电场线,在这条电场线上有A、B两点,用EA、EB表示A、B两点的电场强度大小,则(　　):
A.A、B两点的电场强度方向不相同 B.电场线从A指向B,所以EA>EB

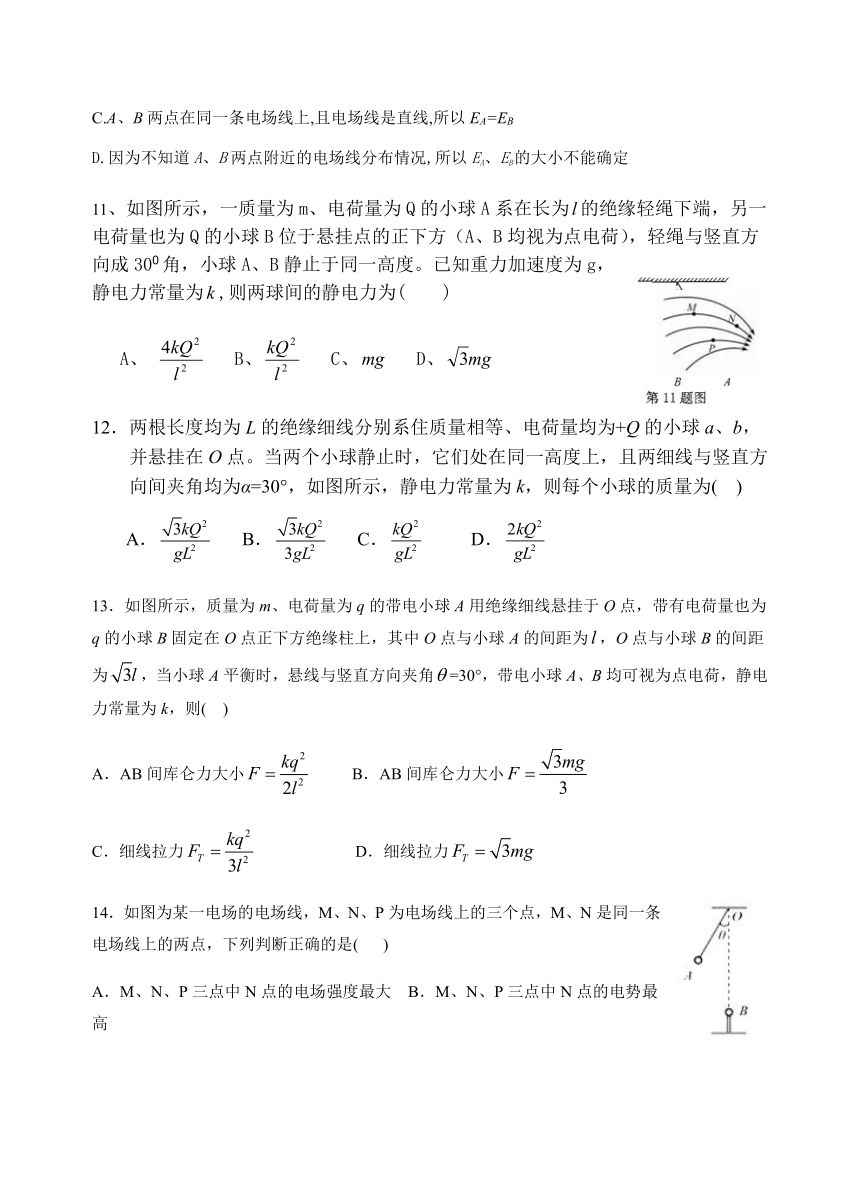

C.A、B两点在同一条电场线上,且电场线是直线,所以EA=EB
D.因为不知道A、B两点附近的电场线分布情况,所以EA、EB的大小不能确定
11、如图所示，一质量为m、电荷量为Q的小球A系在长为的绝缘轻绳下端，另一电荷量也为Q的小球B位于悬挂点的正下方（A、B均视为点电荷），轻绳与竖直方向成300角，小球A、B静止于同一高度。已知重力加速度为g，静电力常量为,则两球间的静电力为( )
A、 B、 C、 D、
12．两根长度均为L的绝缘细线分别系住质量相等、电荷量均为+Q的小球a、b，并悬挂在O点。当两个小球静止时，它们处在同一高度上，且两细线与竖直方向间夹角均为α=30°，如图所示，静电力常量为k，则每个小球的质量为( )
A． B． C． D．
13．如图所示，质量为m、电荷量为q的带电小球A用绝缘细线悬挂于O点，带有电荷量也为q的小球B固定在O点正下方绝缘柱上，其中O点与小球A的间距为，O点与小球B的间距为，当小球A平衡时，悬线与竖直方向夹角=30°，带电小球A、B均可视为点电荷，静电力常量为k，则( )
A．AB间库仑力大小 B．AB间库仑力大小
C．细线拉力 D．细线拉力
14．如图为某一电场的电场线，M、N、P为电场线上的三个点，M、N是同一条电场线上的两点，下列判断正确的是( )
A．M、N、P三点中N点的电场强度最大 B．M、N、P三点中N点的电势最高
C．负电荷在M点的电势能大于在N点的电势能
D．正电荷从M点自由释放，电荷将沿电场线运动到N点
15．密立根油滴实验原理如图所示。两块水平放置的金属板分别与电源的正负极相接，板间电压为U，形成竖直向下场强为E的匀强电场。用喷雾器从上板中间的小孔喷入大小、质量和电荷量各不相同的油滴。通过显微镜可找到悬浮不动的油滴，若此悬浮油滴的质量为m，则下列说法正确的是( )
A．悬浮油滴带正电 B．悬浮油滴的电荷量为
C．增大场强，悬浮油滴将向上运动
D．油滴的电荷量不一定是电子电量的整数倍
16..图所示为电场中的一条电场线，A、B为其上的两点，以下说法正确的是（ ）
AEA与EB一定不等，A与B一定不等B、EA与EB可能相等，A与B可能相等
CEA与EB一定不等，A与B可能相等D、EA与EB可能相等，A与B一定不等
17.如图所示,实线和虚线分别表示等量异种点电荷的电场线和等势线,
则下列有关P、Q两点的相关说法中正确的是(　　)
A.两点的电场强度等大、反向 B.P点电场更强
C.两点电势一样高 D.Q点的电势较低
18.如图是某一点电荷的电场线分布图,下列表述正确的是(　)
A.A点的电势高于B点的电势 B.该点电荷带负电
C.A点和B点电场强度的方向相同D.A点的电场强度小于B点的电场强度
19.A、B是一条电场线上的两点，若在A点释放一初速度为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图6乙所示。设A、B两点的电场强度分别为EA、EB，电势分别为φA、φB，则(　　)
A.EA >　EB　　B.EA＜EB C.φA＝φB D.φA＜φB
20、如图所示，在等量异种点电荷形成的电场中，有A、B、C三点，A点为两点电荷连线的中点，B点为连线上距A点距离为d的一点，C点为连线中垂线距A点距离也为d的一点，则以下判断正确的是（　　）
A．电场强度A点最大 B．电势B点最高
C． A、B、C三点电场强度的方向相同
D．同一试探电荷处在C点的电势能大于B点的电势能
21．对于给定的电容器，描述其电容C、电荷量Q、电压U之间相应关系的图应是下图中的(　　)
22．某电容器上标有“1.5 μF　9 V”，则表示该电容器(　　)
A．只有在9 V的电压下它的电容才是1.5 μF B．电容器的击穿电压为9 V
C．电容器的额定电压为9 V D．当它的电压为4.5 V时，它的电容变为0.75 μF
23.空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如图3所示，a、b、c、d为电场中的4个点．则(　　)
A．P、Q两点处的电荷等量同号 B．a点和b点的电场强度相同
C．c点的电势低于d点的电势 D．负电荷从a到c，电势能减少
24．如图4所示，将一带正电的点电荷沿电场线方向从A点移动到B点，下列说法正确的是(　　)
A．静电力做正功，电势能增加B．静电力做负功，电势能增加
C．静电力做正功，电势能减少D．静电力做负功，电势能减少
25将一正电荷从无穷远处移入电场中M点，电势能增加了8.0×10－9 J，若将该电荷从无穷远处移入电场中N点，电势能增加了9.0×10－9 J，则下列判断正确的是(　　)
A．φM<φN<0 B．φN>φM>0 C．φN<φM<0 D．φM>φN>0
26．如图所示，实线表示电场线，虚线表示带电粒子运动的轨迹，带电粒子只受电场力的作用，运动过程中电势能逐渐减少，它运动到b处时的运动方向与受力方向可能是(　　)
电场中等势面如图5所示，下列关于该电场描述正确的是(　　)
A．A点的电场强度比C点的小
B．负电荷在A点的电势能比在C点的电势能大
C．电荷沿等势面AB移动的过程中，电场力始终不做功
D．正电荷由A移动到C，电场力做负功
二．实验题
1.在“测绘小灯泡的伏安特性曲线”实验中，小灯泡额定电压为2.5V、电流为0.3A。
(1)部分连线的实物照片如图甲所示，请在答题纸上完成实物连接图；
(2)某次实验中，当电流表的示数为0.18A，电压表的指针如图乙所示，则电压为 V， 此时小灯泡的功率是 W
(3)正确测量获得的伏安特性曲线是下列图象中的 (填字母)。
三．计算题
1．将一个电荷量为－2×10－8 C的点电荷，从零电势点S移到M点要克服静电力做功
4×10－8 J.
(1)q在M点的电势能和M点的电势各是多少？ (2)q移入电场前，M点的电势是多少？
(3)若将该电荷从M点移至N点，静电力做功1.4×10－7 J，则N点的电势能和电势分别为多少？
2.如图所示，用30cm的细线将质量为m=4×10-3㎏的带电小球P悬挂在Ｏ点下，当空中有方向为水平向右，大小为E=1×104N/C的匀强电场时，小球偏转45°后处于静止状态。
（1）分析小球的带电性质.
（2）求小球的带电量。
1CBCAA6DACDD11AABAC16DCBDC21BCDCB26DC 1. -2 4×10－8 J -2 －1×10－7 5
2.正 4×10－6 4 . 1.50 0.27 C
