2019年北师大版八下物理 透镜及其应用 复习 课件（58张ppt）

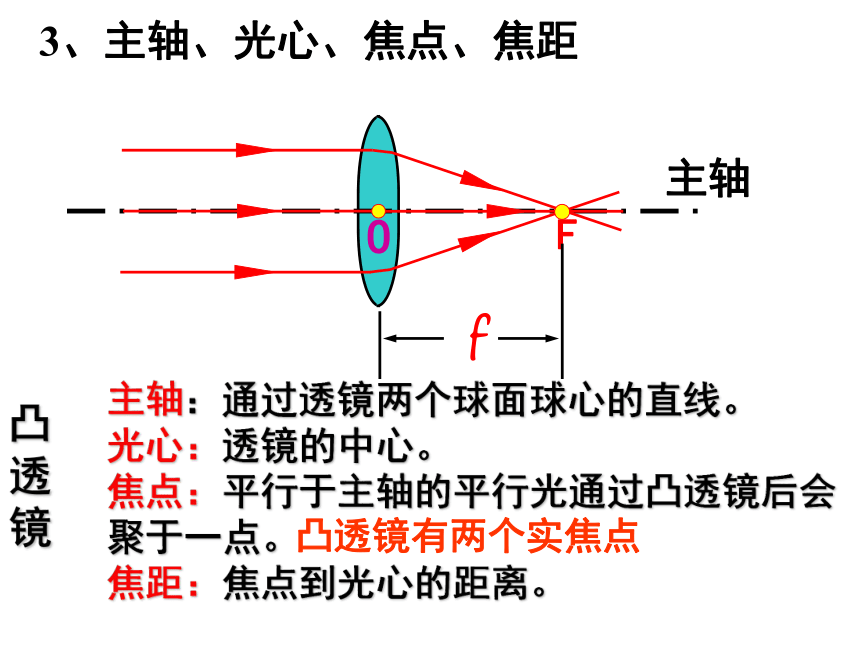

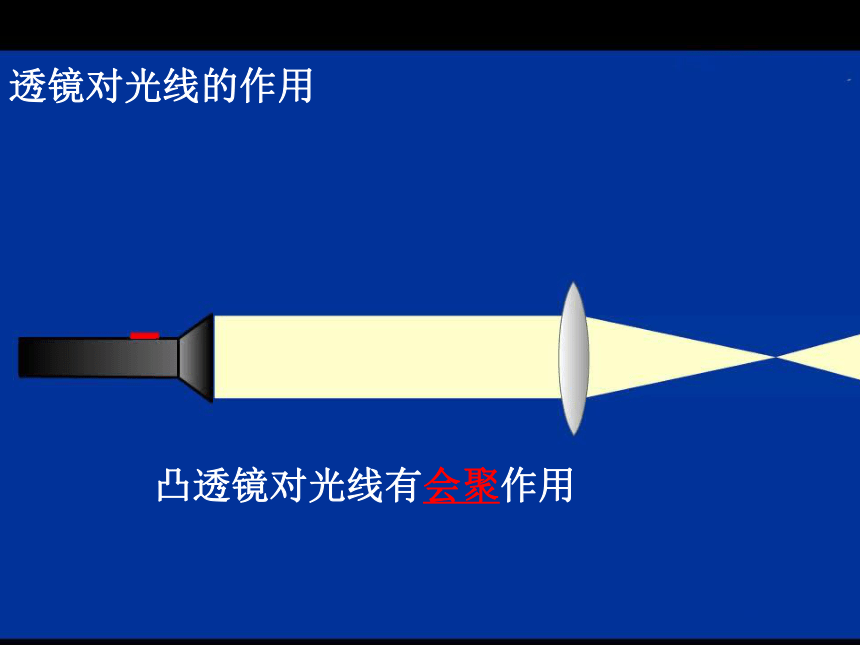

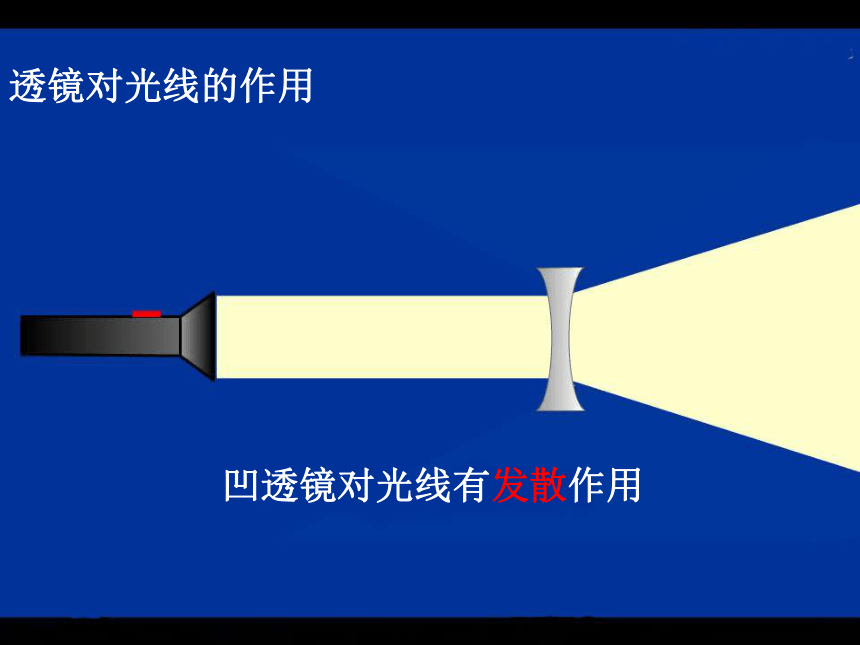

课件58张PPT。透镜及其应用厚薄薄厚1．透镜分为两类：考点一 透镜中间____，边缘___的叫凸透镜.中间____，边缘____的叫凹透镜凸透镜（ ）凹透镜（ ） 2、辨别下列透镜A B DC E F2、凸透镜对光线的作用凸透镜对光线有会聚作用透镜对光线的作用凹透镜透镜对光线的作用凹透镜对光线有发散作用透镜对光线的作用OF主轴凸透镜主轴：通过透镜两个球面球心的直线。
光心：透镜的中心。
焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。3、主轴、光心、焦点、焦距凸透镜有两个实焦点OF凹透镜主轴虚焦点凹透镜有两个虚焦点FFFF1、 通过光心的光线 传播方向不改变。2、平行于主轴的光线 经凸透镜折射后通过焦点；经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主轴射出。对着凹透镜另一侧虚焦点入射的光线 折射后平行于主轴射出。4、三条特殊的光线：FFFF错错3、判断出射光线的正误12对对A4、填上适当的透镜透镜二：探究凸透镜成像的规律 实验目的：
探究凸透镜成像规律蜡烛、凸透镜、光屏、光具座等 实验器材:设计课题预备实验105论证口诀练习拓展挑战返回结束应用401、预备知识：设计课题预备实验105论证口诀练习拓展挑战返回结束应用402568u=?V =?15cm28cm注意：1、调节烛焰、凸透镜、光屏使它们的中心在同一高度，为了使烛焰的像成在光屏的中央。 2、虚像：不是实际光线会聚而成，光屏上得不到的像。
实像：由实际光线会聚而成的,能显示在光屏上。
实验探究、收集数据烛焰、透镜、光屏的中心要在________目的是使烛焰的像成在________同一高度光屏中心2：凸透镜成像规律2f2fu=2fu=f照相机投影仪放大镜u﹥vu﹤v倒立缩小的实像倒立放大的实像凸透镜成像规律记忆口诀1分界点：一倍焦距 分虚实，二倍焦距 分大小；2像的性质：虚像同侧正；实像异侧倒左右上下都颠倒。
3、像的位置：物在外（二倍焦距以外）、像在间（一倍焦距与二倍焦距之间）；物在间、像在外。像儿总是跟着物体跑。4、像的变化：实像物近像远像变大。虚像物近像远像变大。靠近焦点像最大。2)、让一束平行光经过一透镜，在
光屏上得到一个最小、最亮的光斑3、如何测凸透镜的焦距：1）、让太阳光经过凸透镜，在光屏
上得到一个最小、最亮的光斑2fff2f3)、成倒立等大实像法：此时物距等于像距；物距或像距的二分之一
为焦距。6．把蜡烛放在距离凸透镜20cm的某一位置时，在透镜另一侧得一个清晰的、倒立的、放大的像，则此凸透镜的焦距可能是(　　)
A．10 cm　 　B．20 cm　 　
C．15 cm　 　D．5 cmC 7、让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑(如图所示)，小明用此透镜做“探究透镜成像规律”的实验．下列说法不正确的是(　　)
A．当物体距透镜5cm时，
成正立、放大的虚像
B．当物体距透镜15cm时，成倒立、放大的实像
C．当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20 cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜
D8．如下图所示，在光屏上恰能看到一清晰的像，则像的性质是(　　)
A．倒立缩小的实像 B．正立放大的虚像
C．倒立放大的实像 D．正立缩小的虚像C 9．小刚用焦距为10cm的凸透镜做实验，如图所示，在实验过程中保持凸透镜的位置不变，
（1）改变蜡烛位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的__立、________的实像。
（2）改变蜡烛位置，使其位于35cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的________的实像。
（3）改变蜡烛位置，使其位于42cm刻度线处，小刚从透镜的右侧通过透镜可以看到一个__立、________的烛焰的像。（选填：正，倒；放大、等大或缩小）
1、照相机主要由哪几部分组成？胶片镜头快门机箱调焦环光圈三：凸透镜的应用——照 相 机主要构造
1．镜头：
2．胶片：
3．调节控制系统。
光圈环：
调焦环：
快门：相当于一个凸透镜相当于光屏。控制进入镜头的光的多少；调节镜头到胶片间的距离，即像距；控制曝光时间。照相机的使用
人与相机距离在u>2f 的地方.若想使底片上的像变大，应使相机___人，同时使镜头____底片（增大暗箱长度）。 [或镜头向前伸 ]即应用当物距___时，像和像距都____这一原理。F2FOF2F靠近远离变小变大10、一架照相机镜头的焦距为15 cm，要在底片上成清晰的像，人与镜头的距离应_____30 cm(填“大于”“等于”或“小于”)，底片上的像是____像(填“实”或“虚”).
大于实11、某人照完半身像，想再利用同一个照相机照一张
全身像，这时他应该离相机____(远或近）些？同时
调节调焦环，使胶片______(远离或靠近）镜头？远靠近2:幻灯机成像的光路示意图投影仪的原理 AB投影仪的镜头相当于一个凸透镜，屏幕相当于光屏投影仪成像的原理: f放大虚像的原理。构造：是短焦距的凸透镜。放大倍数：一般只有几倍，最多不
超过20倍。物体离凸透镜越近，所成的虚像越__；
物体离凸透镜越远，所成的虚像越__。像和物在透镜的___侧,所成的像是___象.不能用_____承接,只能用_____看.tong同虚光屏眼睛小大12．昆虫观察盒的盒盖是一个凸透镜(如图所示)，盒盖到盒底的距离为10 cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫．在一次实验中，小明不小心把盒盖上的凸透镜打碎了．为了修好观察盒，老师分别给他提供了焦距为4 cm、8 cm、10 cm和12 cm的凸透镜各一个，他应该选择(　　)
A．焦距为4 cm的凸透镜
B．焦距为8 cm的凸透镜
C．焦距为10 cm的凸透镜
D．焦距为12 cm的凸透镜D4.眼睛和眼镜角膜晶状体视网膜共同作用相当于凸透镜瞳孔虹膜睫状肌玻璃体通住大脑的神经眼球的结构 当睫状体放松时，晶状体变薄，远处物体射来的光刚好会聚在视网膜上，眼睛可以看清远处的物体。正常的眼睛调节——看远处的物体时远处 当睫状体收缩时，晶状体变厚，对光的折射能力变强，近处物体射来的光会聚在视网膜上，眼睛就可以看清近处的物体。正常的眼睛调节——看近处的物体时近处 当晶状体变得最扁平时，眼睛能看清的最远点叫做远点，正常眼睛的远点为无穷远。1、远点：2、近点： 当晶状体变得最凸起时，眼睛能看清的最近点叫做近点，正常眼睛的进点一般为10cm。3、明视距离： 正常眼睛的明视距离为25cm。4．近视眼的成因是晶状体 ，折光能力太___，或者眼球在前后方向上 ，像成在视网膜_____。近视眼要用______矫正。强前方凹透镜太长太厚近视眼矫正5．远视眼的成因是晶状体 ，折光能
力____ ，或者眼球在前后方向上太短，像成
在视网膜_______。远视眼要用_______矫正。弱后方凸透镜太薄远视眼矫正14、如图所示的四幅图中，表示远视眼成像情况和远视眼矫正后成像情况的图分别是( )
A．图甲和图丙　　　　　
B．图乙和图丙
C．图甲和图丁 　　
D．图乙和图丁
D15、(多选)老奶奶佩戴200度的远视眼镜来矫正视力，针对这一情况，下列说法正确的是(　　 )
A．远视眼镜的镜片是凹透镜
B．远视眼镜的镜片是凸透镜
C．透过眼镜看老奶奶的眼睛，看到她的眼睛变大了
D．透过眼镜看老奶奶的眼睛，看到她的眼睛变小了BC靠近眼睛的透镜叫目镜靠近物体的透镜叫物镜5、显微镜16．显微镜的目镜、物镜都相当于一个凸
透镜物镜成_____、_____的实像，目镜
成______、______的虚像．倒立放大正立放大目镜物镜靠近眼睛的透镜靠近物体的透镜6、望远镜
17．望远镜物镜的作用是使远处的物体成_______、______的实像，目镜成______、 ______的虚像。倒立缩小正立放大18．小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中正确的是(　　)
A．甲图中成的是实像；
乙图中成的是虚像
B．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜1倍焦距以内
C．甲图中凸透镜越靠近书本，所成的像越小；乙图中凸透镜越远离书本，所成的像也越小
D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机C19、如图所示是投影仪成像示意图．其中凸透镜的作用是成______(填“等大”“缩小”或“放大”)、______(填“正立”或“倒立”)的实像，平面镜的作用是________ ．如果图中h＝40 cm，
则凸透镜焦距不可
能小于______cm.
改变光路(改变光的传播方向)　放大倒立20
20．小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是(　　)
A．将凸透镜往上移　　　　
B．将光屏往下移
C．将蜡烛往上移　　　　　
D．将蜡烛往下移C21、(多选)蒙蒙学习了透镜知识后，对学习和生活中的一些现象进行了分析和总结，其中正确的是(　　)
A．由于不注意用眼卫生等原因造成很多中学生患了近视，为了矫正近视而佩戴的眼镜是凹透镜
B．生物课上用来观察植物细胞内部结构的显微镜的目镜相当于普通的放大镜
C．用手机给同学们拍合影时，发现部分同学没有进入取景画面，手机应远离同学
D．教室里用的投影仪在屏幕上成的是正立、放大的虚像ABC22．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像．利用这一成像原理的光学仪器是(　　)
A．投影仪 B．照相机
C．放大镜 D．显微镜B23、关于透镜的下列说法中正确的是(　　)
A．近视眼镜的镜片是凹透镜
B．监控摄像头的镜头相当于一个凹透镜
C．凸透镜所成的像都是实像
D．隔着放大镜看物体总是放大的
A24．把一个凸透镜对准太阳光，在距凸透镜10 cm 处得到一个最小最亮的光斑．若将一物体放在此透镜前15 cm处，经凸透镜所成的像是(　　)
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的虚像 D．正立、缩小的虚像B26．光的世界丰富多彩，下列光学器件在生活中具有广泛的应用．其中符合成像规律的是(　　)
A．平面镜成像时，像、物到平面镜的距离相等
B．投影仪成像时，物距大于二倍焦距
C．放大镜成像时，物距大于一倍焦距
D．照相机成像时，物距在一倍焦距和二倍焦距之间A25．如图所示，人透过透镜所观察到的烛焰的像是(　　)
A．实像，这个像能用屏承接
B．实像，这个像不能用屏承接
C．虚像，这个像能用屏承接
D．虚像，这个像不能用屏承接D26．如图所示是利用航空摄影拍摄到的铜仁市碧江区一角，如果拍摄时所用照相机的镜头焦距是50 mm，则胶片到镜头的距离应(　　)
A．大于100 mm
B．大于50 mm小于100 mm
C．小于50 mm
D．等于50 mmB27、在“探究凸透镜成像”的实验中：1、某同学在实验过程中，在光屏上出现图5的现象，则可能是：_____________________，
应如何让它成在光屏的中心？__________________________________。

2、若透镜摔破了一角，光屏上还能出现完整烛焰的像吗？______，此时的像将变_______。烛焰、透镜、光屏中心不在同一高度蜡烛上移或透镜下移或光屏上移能暗3、一名同学的手指头贴在透镜上光屏上会不会出现手指头的像？________________________________不会。物距小于一倍焦距。不会在光屏上承接到像。考点2探究凸透镜的成像规律 例2在“探究凸透镜成像规律”时，所
用的凸透镜的焦距为 10 cm.
图3－2
(1)现将凸透镜、蜡烛和光屏放在如图 3－2 所示的光具座
上进行实验．若图中 C 位置上放置光屏，则 B 位置上应放置
____________．
(2)如图 3－2 所示，现要在光屏上成缩小的像，蜡烛应向
______移动，光屏应向______移动．(填“左”或“右”)下面是某同学探究“凸透镜成像规律”的实
验过程，请回答下列相关问题．
图3－3
(1)如图 3－3 所示，将一束平行光射向凸透镜后会聚于点 F，则透镜的焦距为________cm.10 (2)在探究过程中，当蜡烛、透镜、光屏三者处于如图 3－4
所示的位置时，光屏上能成清晰的像，则该像是____立、_____的实像．倒放大 图3－4
(3)当蜡烛向右移向透镜的过程中，像会发生什么变化？
_______________________________________________
倒立放大的实像不断变大，最后变成正立放大的虚像
