2019年北师大版八下物理 6.1透镜 课件(38张ppt)

课件38张PPT。 第六章 常见的光学仪器 第一节 透镜眼镜片上的透镜透镜在日常生活中的应用透镜在日常生活中的应用放大镜上的凸透镜
透镜在日常生活中的应用数码摄像机上的透镜显微镜上的透镜望远镜上的透镜 透镜在日常生活中的应用凸透镜：中间厚边缘薄的透镜。凹透镜：中间薄边缘厚的透镜。凸透镜:凹透镜:透镜活动一：透镜的分类中央厚
边缘薄中央薄

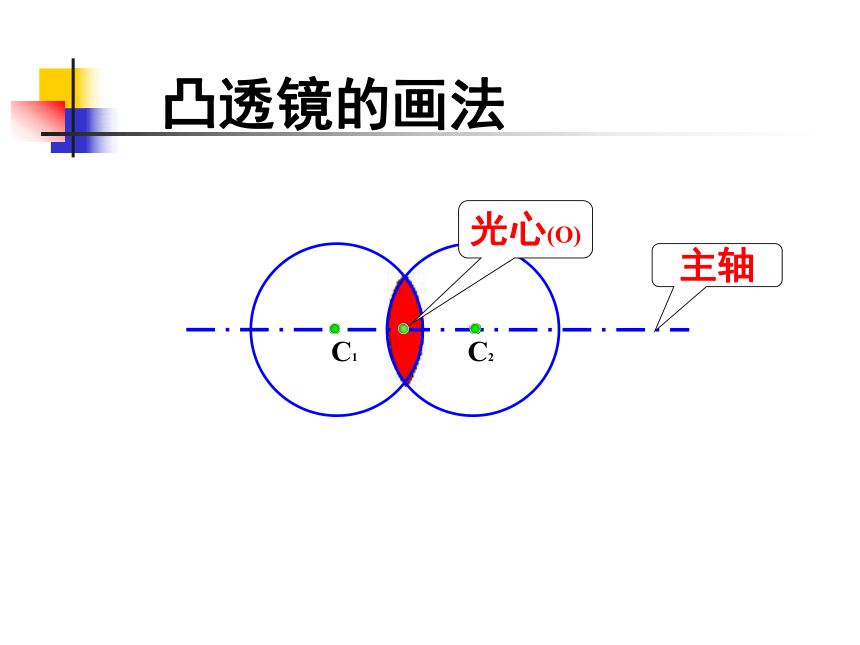

边缘厚辨别下列透镜凸透镜（ ）凹透镜（ ） A B DC E F凸透镜的画法 C1 C2主轴光心(O)凹透镜的画法 C2 C1主轴光心(O)通过凸透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。通过凹透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。 正 立 放 大 活动二：观察凸透镜和凹透镜做法：将透镜靠近书本，观察课本上的字。结论 缩 小 正 立F凸透镜：焦点光心主轴fF对光有会聚作用O三棱镜对光线的作用 通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合光心FFFF光路是可逆的1.经过光心的光线折射后传播方向不变２.平行于主轴的光线折射后经过焦点３.通过焦点的光线折射后平行于主轴通过凸透镜的3种光线经过凸透镜的三条特殊光线：（1）跟主轴平行的光线，折射后通过焦点；S1（2）通过焦点的光线，折射后跟主轴平行；（3）通过光心的光线，经过透镜后方向不变。FFFF不是焦点!FF凸透镜对任何光线都有会聚作用FFF凹透镜： 焦点虚F对光有发散作用任何光线结论：平行于主轴的光线经凹透镜后变得发散。F凹透镜是三棱镜的组合光路可逆FFFFFoFs跟主轴平行的光线,折射后其反向延长线通过焦点对着另一侧虚焦点入射的光线,折射后折射光线跟主轴平行通过光心的光线经过透镜后方向不变点S/就是点S的像实验结论：
凸透镜对光有会聚作用,所以凸透镜又叫会聚透镜。
凹透镜对光有发散作用,所以凹透镜又叫发散透镜。FFFF1、 通过光心的光线 传播方向不改变。2、平行于主轴的光线 经凸透镜折射后通过焦点；经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主轴射出。对着凹透镜另一侧虚焦点入射的光线 折射后平行于主轴射出。三条特殊光线：FFFFF123FFFFF错错判断出射光线的正误12对对 ？ ？12选透镜挑战!暗箱题1、生活中你遇到过、使用过透镜吗？2、给你一个透镜，你能用那些方法去判断他是凸透镜还是凹透镜？ 想一想说“透”讲“镜”讨论与交流你有几种简易的方法,辨别某一透镜是凸
透镜,还是凹透镜?
方法一:“摸” 。通过比较透镜中央和边缘的厚薄加以辨别。（注意：为避免镜面磨损或弄脏，应先用很柔软的面巾纸把透镜包起来，再用手摸） 方法二:“看”。通过透镜去观察近处物体，看它成的像是放大还是缩小加以辨别。 方法三:“照”。通过透镜对平行光线是会聚还是发散加以辨别。课堂练习　　1、透镜是利用光的　　　规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做　　　　　　，如　　　　　镜片；另一类是中间比边缘薄的透镜叫　　　　　　，如　　　　　　镜片。凹透镜折射近视眼镜凸透镜远视眼镜课堂练习　　2、光心在透镜中心处，通过光心和球面球心的直线叫做透镜的　　　　。主光轴　　3、凸透镜对光有　　　　作用，凹透镜对光有　　　　作用。会聚发散课堂练习　　4、平行光通过凸透镜，将会聚到主光轴上的一点，这个点称为凸透镜的　　　　，
　　　　到光心的距离叫做　　　　，一个透镜有两个　　　　　。焦点焦点焦距焦点5、完成光路图：OOFOOOOOOFFFFFFFFFFF拓展与延伸
问题1、某公园中的一块警示牌，上面写有“请不要把装有液体的纯净水瓶或矿泉水瓶遗留在山上”请同学们分析一下这是为什么？
问题2、早在我国汉代就有记载“削冰令其圆，举以向日，以艾承其影，则生火。”谁能用现代汉语描述它？谁又能解释其原因？本节课你有哪些收获?1、知道了透镜可以分为凸透镜和凹透镜.3、凸透镜对光有会聚作用,凹透镜对光有发散作用.2、靠近物体,经凸透镜能看到物体正立放大的像.经凹透镜能看到物体正立缩小的像.4、知道了估测凸透镜焦距的方法．
