课件37张PPT。13.4 课题学习 最短路径问题1.如图，连接A、B两点的所有线中，哪条最短？为什么？②最短，因为两点之间，线段最短.2.如图，点P是直线l外一点，点P与该直线l上各点连接的所有线段中，哪条最短？为什么？PC最短，因为垂线段最短.3.在以前学习过哪些有关线段大小的结论？三角形三边关系：两边之和大于第三边；斜边大于直角边.4.如图，如何做点A关于直线l的对称点？l1.能利用轴对称解决简单的最短路径问题.2. 体会图形的变化在解决最值问题中的作用，感悟转化思想．利用对称知识解决最短路径问题 “两点的所有连线中，线段最短”“连接直线外一点与直线上各点的所有线段中，垂线段最短”等的问题，我们称之为最短路径问题.

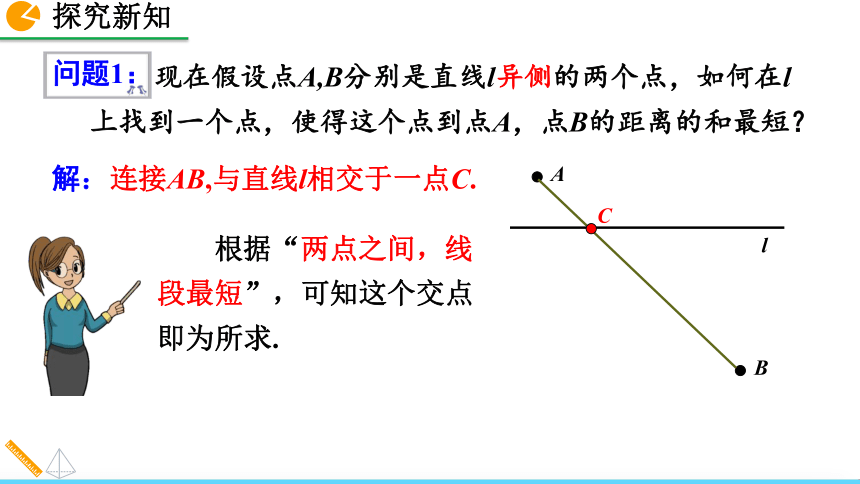

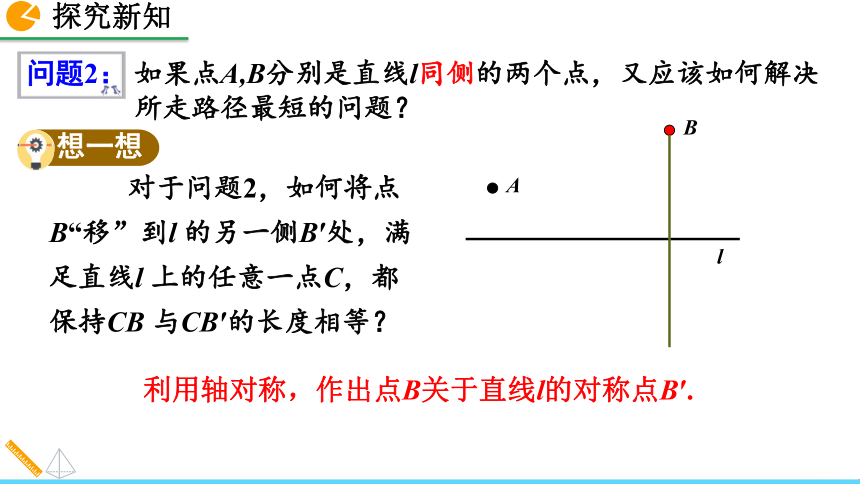

现实生活中经常涉及到选择最短路径问题，本节将利用数学知识探究数学史上著名的“牧马人饮马问题”及“造桥选址问题”. 如图，牧马人从A地出发，到一条笔直的河边l饮马，然后到B地，牧马人到河边的什么地方饮马，可使所走的路径最短？作图问题：在直线l上求作一点C,使AC+BC最短问题. 现在假设点A,B分别是直线l异侧的两个点，如何在l上找到一个点，使得这个点到点A，点B的距离的和最短？ 根据“两点之间，线段最短”，可知这个交点即为所求.解：连接AB,与直线l相交于一点C.问题1：l如果点A,B分别是直线l同侧的两个点，又应该如何解决所走路径最短的问题？ 对于问题2，如何将点B“移”到l 的另一侧B′处，满足直线l 上的任意一点C，都保持CB 与CB′的长度相等？ l利用轴对称，作出点B关于直线l的对称点B′.问题2：作法：
（1）作点B 关于直线l 的对称点B′；
（2）连接AB′，与直线l 相交于点C．

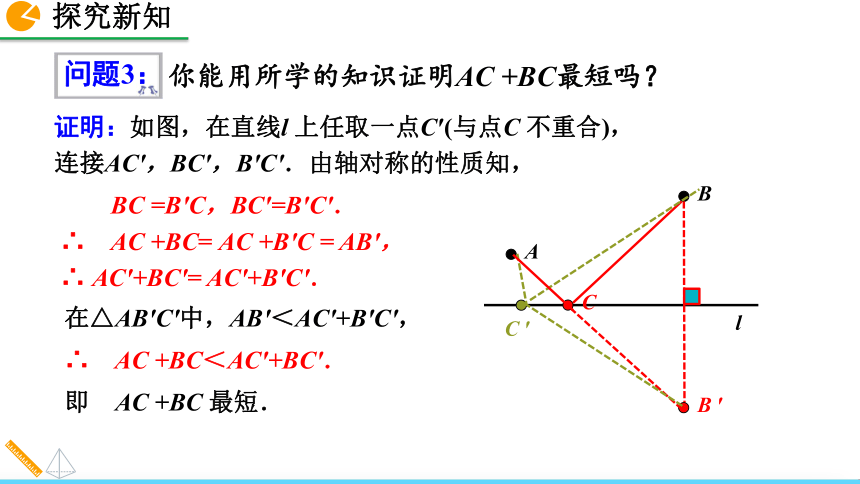

则点C 即为所求． 你能用所学的知识证明AC +BC最短吗？ 证明：如图，在直线l 上任取一点C′(与点C 不重合)，连接AC′，BC′，B′C′．由轴对称的性质知，
BC =B′C，BC′=B′C′．
∴ AC +BC= AC +B′C = AB′，
∴ AC′+BC′= AC′+B′C′．在△AB′C′中，AB′＜AC′+B′C′，
∴ AC +BC＜AC′+BC′．
即 AC +BC 最短．问题3：例1 如图，已知点D、点E分别是等边三角形ABC中BC、AB边的中点，AD=5，点F是AD边上的动点，则BF+EF的最小值为（ ）
A．7.5 B．5
C．4 D．不能确定
解析：△ABC为等边三角形，点D是BC边的中点，即点B与点C关于直线AD对称.∵点F在AD上，故BF=CF.即BF+EF的最小值可转化为求CF+EF的最小值，故连接CE即可，线段CE的长即为BF+EF的最小值.而CE=AD.B最短路径问题的应用 此类求线段和的最小值问题，找准对称点是关键，而后将求线段长的和转化为求某一线段的长，再根据已知条件求解.1.如图，直线l是一条河，P、Q是两个村庄.欲在l上的某处修建一个水泵站，向P、Q两地供水，现有如下四种铺设方案，图中实线表示铺设的管道，则所需要管道最短的是（ ）D2. 如图，A、B是两个蓄水池，都在河流a的同侧，为了方便灌溉作物，要在河边建一个抽水站，将河水送到A、B两地，问该站建在河边什么地方，可使所修的渠道最短，试在图中确定该点（保留作图痕迹）.解：如图，P点即为该点.例2 如图，在直角坐标系中，点A，B的坐标分别为（1，4）和（3，0），点C是y轴上的一个动点，且A，B，C三点不在同一条直线上，当△ABC的周长最小时点C的坐标是（ ）
A．（0，3） B．（0，2）
C．（0，1） D．（0，0）
解析：作B点关于y轴对称点B′，连接AB′，交y轴于点C′，此时△ABC的周长最小，然后依据点A与点B′的坐标可得到BE、AE的长，然后证明△B′C′O为等腰直角三角形即可．B′C′EA 求三角形周长的最小值，先确定动点所在的直线和固定点，而后作某一固定点关于动点所在直线的对称点，而后将其与另一固定点连线，连线与动点所在直线的交点即为三角形周长最小时动点的位置.3.如图，已知牧马营地在P处，每天牧马人要赶着马群先到河边饮水，再带到草地吃草，然后回到营地，请你替牧马人设计出最短的放牧路线.解：如图AP+AB即为最短的放牧路线. 如图，A和B两地在一条河的两岸，现要在河上造一座桥MN.桥造在何处可使从A到B的路径AMNB最短（假定河的两岸是平行的直线，桥要与河垂直）？利用平移知识解决造桥选址问题BA折移 如图假定任选位置造桥MN，连接AM和BN，从A到B的路径是AM+MN+BN，那么怎样确定桥的位置，才能使A到B的路径最短呢？M 我们能否在不改变AM+MN+BN的前提下把桥转化到一侧呢？什么图形变换能帮助我们呢？1.把A平移到岸边.2.把B平移到岸边.3.把桥平移到和A相连.4.把桥平移到和B相连.BAＭＮA'B'1.把A平移到岸边.AM+MN+BN长度改变了.2.把B平移到岸边.AM+MN+BN长度改变了.BAＭＮ3.把桥平移到和A相连.4.把桥平移到和B相连.A1MN 如图，平移A到A1，使AA1等于河宽，连接A1B交河岸于N作桥MN，此时路径AM+MN+BN最短. 理由:另任作桥M1N１，连接AM１，BN１，A１N１.Ｎ１Ｍ１由平移性质可知，AM＝A１N，AA１＝MN＝M１N１，AM１＝A１N１.AM+MN+BN转化为ＡＡ１＋Ａ１Ｂ，而ＡＭ１＋Ｍ１Ｎ１＋ＢＮ１转化为ＡＡ１＋Ａ１Ｎ１＋ＢＮ１.在△A１N１B中，因为A1N1+BN1＞A1B.因此ＡＭ１＋Ｍ１Ｎ１＋ＢＮ１＞ AM+MN+BN.A·证明：由平移的性质，得 BN∥EM 且BN=EM, MN=CD, BD∥CE, BD=CE,所以A到B的路径长为
AM+MN+BN=AM+MN+EM=AE+MN,
若桥的位置建在CD处，连接AC,CD,DB,CE,则A到B的路径长为AC+CD+DB=AC+CD+CE=AC+CE+MN,
在△ACE中，∵AC+CE＞AE,
∴AC+CE+MN＞AE+MN,
即AC+CD+DB ＞AM+MN+BN，
所以桥的位置建在MN处，A到B的路径最短.解决最短路径问题的方法 在解决最短路径问题时，我们通常利用轴对称、平移等变换把未知问题转化为已解决的问题，从而作出最短路径的选择. 4. 牧马人从A地出发，先到草地边某一处牧马，再到河边饮马，然后回到B处，请画出最短路径.A′B′PQ....（2018?天津）如图，在正方形ABCD中，E，F分别为AD，BC的中点，P为对角线BD上的一个动点，则下列线段的长等于AP+EP最小值的是（ ）
A．AB B．DE C．BD D．AF解析：如图，连接CP，由AD=CD，∠ADP=∠CDP=45°，DP=DP，可得△ADP≌△CDP，∴AP=CP，∴AP+PE=CP+PE，
∴当点E，P，C在同一直线上时，AP+PE的最小值为CE长，
此时，由AB=CD，∠ABF=∠CDE，BF=DE，
可得△ABF≌△CDE，
∴AF=CE，∴AP+EP最小值等于线段AF的长．D1.如图，直线m同侧有A、B两点，A、A′关于直线m对称，A、B关于直线n对称，直线m与A′B和n分别交于P、Q，下面的说法正确的是（ ）A．P是m上到A、B距离之和最短的点，
Q是m上到A、B距离相等的点.
B．Q是m上到A、B距离之和最短的点，
P是m上到A、B距离相等的点.
C．P、Q都是m上到A、B距离之和最短的点.
D．P、Q都是m上到A、B距离相等的点 .A2.如图，∠AOB=30°，∠AOB内有一定点P，且OP=10．在OA上有一点Q，OB上有一点R．若△PQR周长最小，则最小周长是（ ）
A．10 B．15
C．20 D．30 A3.如图，牧童在A处放马，其家在B处，A、B到河岸的距离分别为AC和BD，且AC=BD,若点A到河岸CD的中点的距离为500米，则牧童从A处把马牵到河边饮水再回家，所走的最短距离是 米.10004.如图，边长为1的正方形组成的网格中，△AOB的顶点均在格点上，点A、B的坐标分别是A（3，2），B（1，3）．点P在x轴上，当PA+PB的值最小时，在图中画出点P．B'P 解析：作出点B关于x轴的对称点B′，连接AB′交x轴于点P，点P就是所求的点. 如图，荆州古城河在CC′处直角转弯，河宽相同，从A处到B处，须经两座桥：DD ′,EE ′（桥宽不计），设护城河以及两座桥都是东西、南北方向的，怎样架桥可使ADD ′E ′EB的路程最短？解：作AF⊥CD,且AF=河宽，作BG ⊥CE，且BG=河宽，连接GF,与河岸相交于E ′,D′.作DD′,EE′即为桥.理由：由作图法可知，AF//DD′，AF=DD′，
则四边形AFD′D为平行四边形，
于是AD=FD′,
同理，BE=GE′，
由两点之间线段最短可知，
GF最小.（1）如图①，在AB直线一侧C、D两点，在AB上找一点P，使C、D、P三点组成的三角形的周长最短，找出此点并说明理由．
（2）如图②，在∠AOB内部有一点P，是否在OA、OB上分别存在点E、F，使得E、F、P三点组成的三角形的周长最短，找出E、F两点，并说明理由．
（3）如图③，在∠AOB内部有两点M、N，是否在OA、OB上分别存在点E、F，使得E、F、M、N，四点组成的四边形的周长最短，找出E、F两点，并说明理由．图①图②图③图①图②图③原理线段公理和垂线段最短最短路径问题解题方法造桥选址问题关键是将固定线段“桥”平移最短路径问题轴对称知识+线段公理解题方法1 . 从课后习题中选取；
2 . 完成练习册本课时的习题。
