北师大版八下物理 6.1透镜 课件(35张PPT)

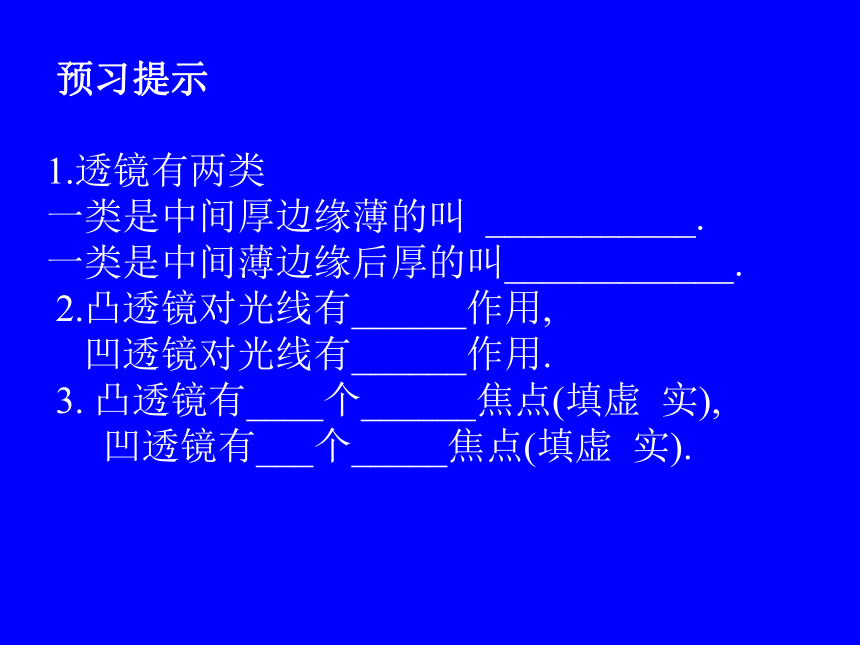

课件35张PPT。 透 镜第一节 预习提示
1.透镜有两类
一类是中间厚边缘薄的叫 ___________.
一类是中间薄边缘后厚的叫____________.
2.凸透镜对光线有______作用,
凹透镜对光线有______作用.
3. 凸透镜有____个______焦点(填虚 实),

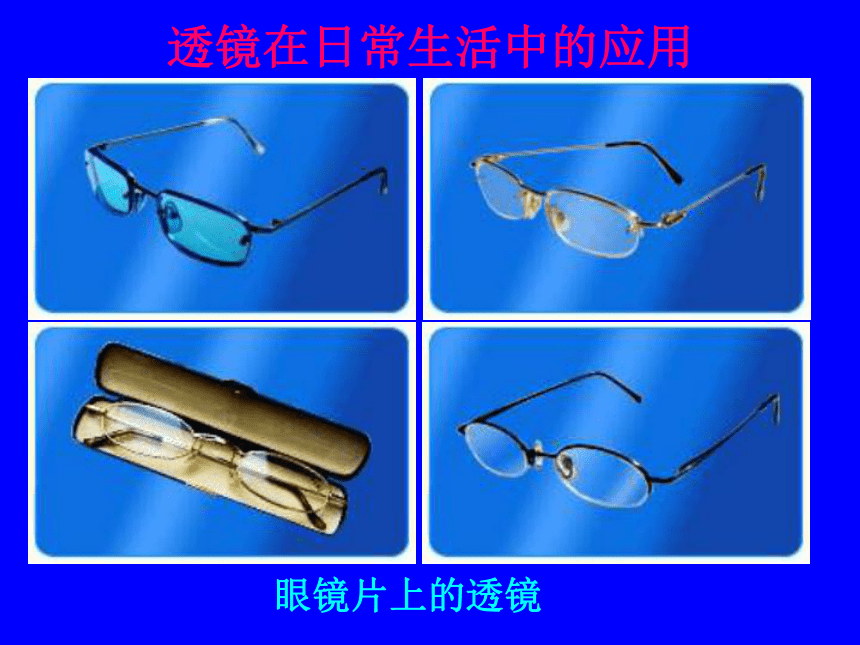

凹透镜有___个_____焦点(填虚 实).眼镜片上的透镜

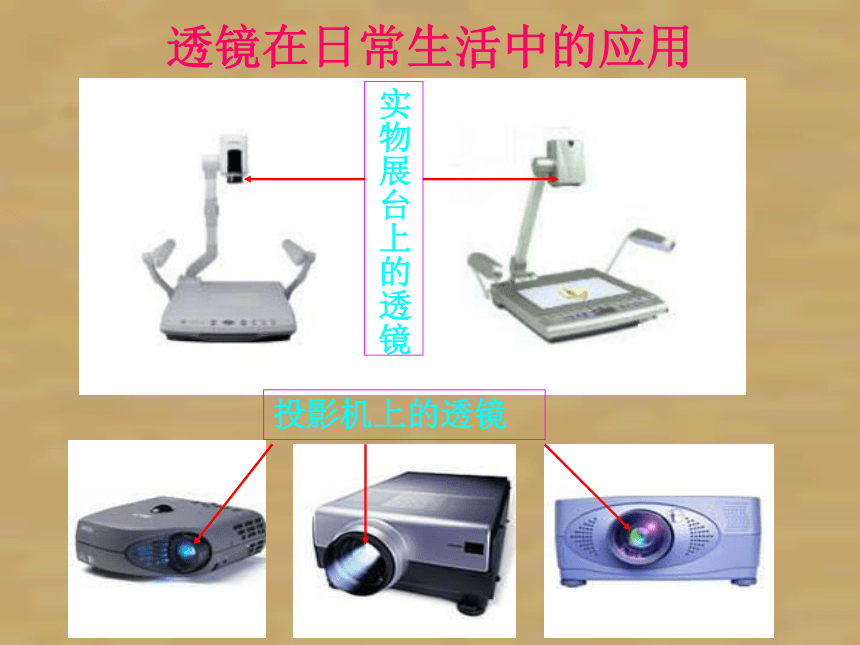

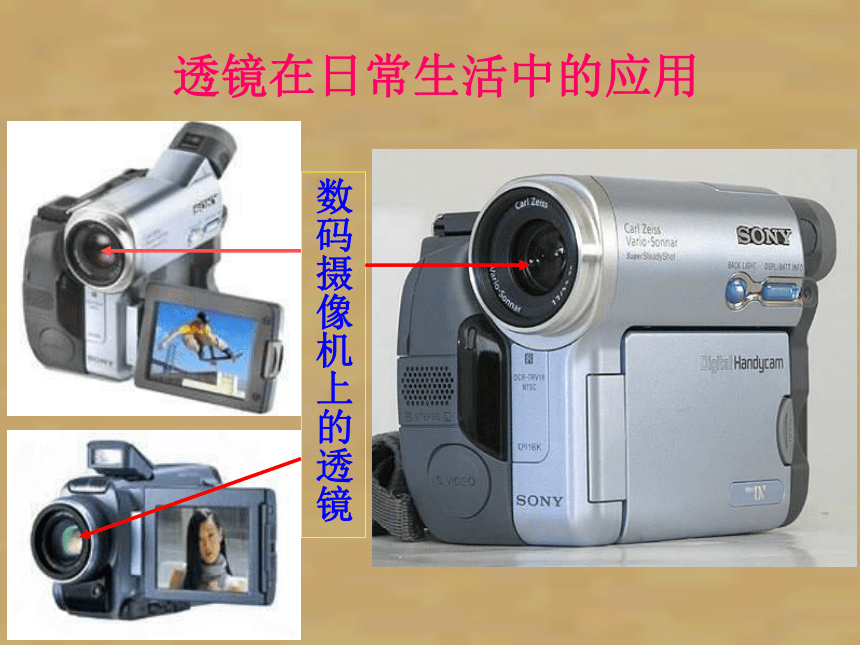

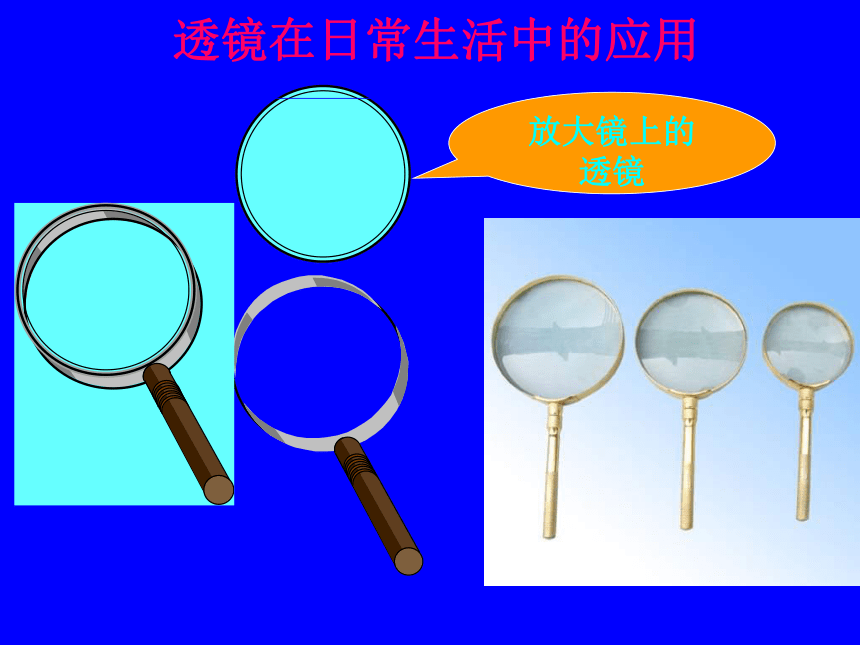

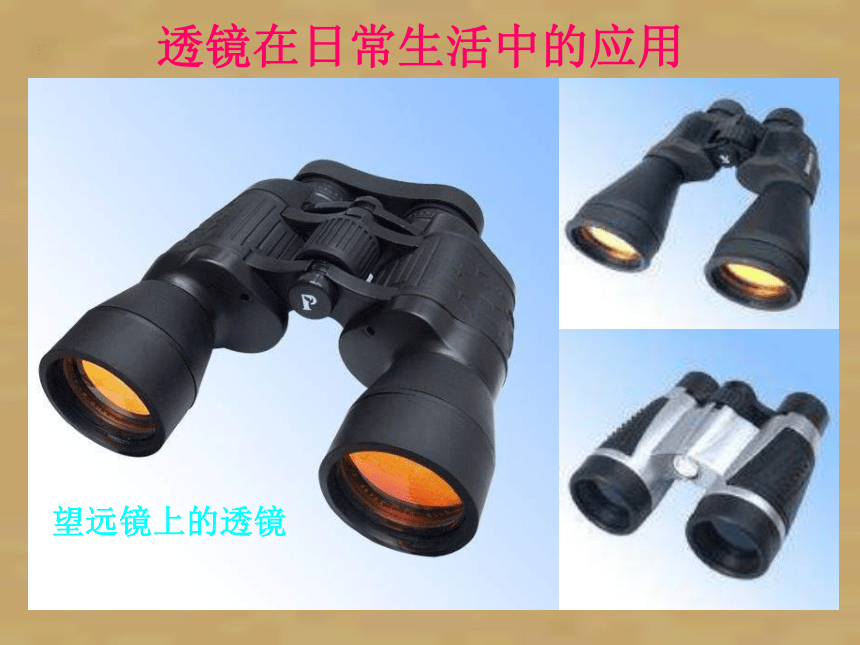

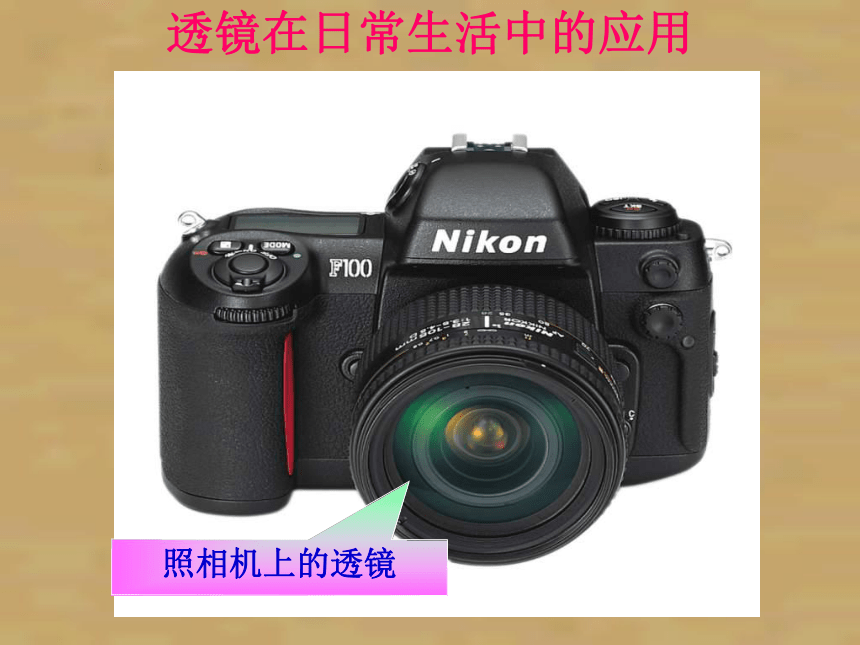

透镜在日常生活中的应用透镜在日常生活中的应用照相机上的透镜透镜在日常生活中的应用数码摄像机上的透镜透镜在日常生活中的应用投影机上的透镜实物展台上的透镜显微镜上的透镜天文望远镜上的透镜 透镜在日常生活中的应用 透镜在日常生活中的应用望远镜上的透镜透镜在日常生活中的应用放大镜上的

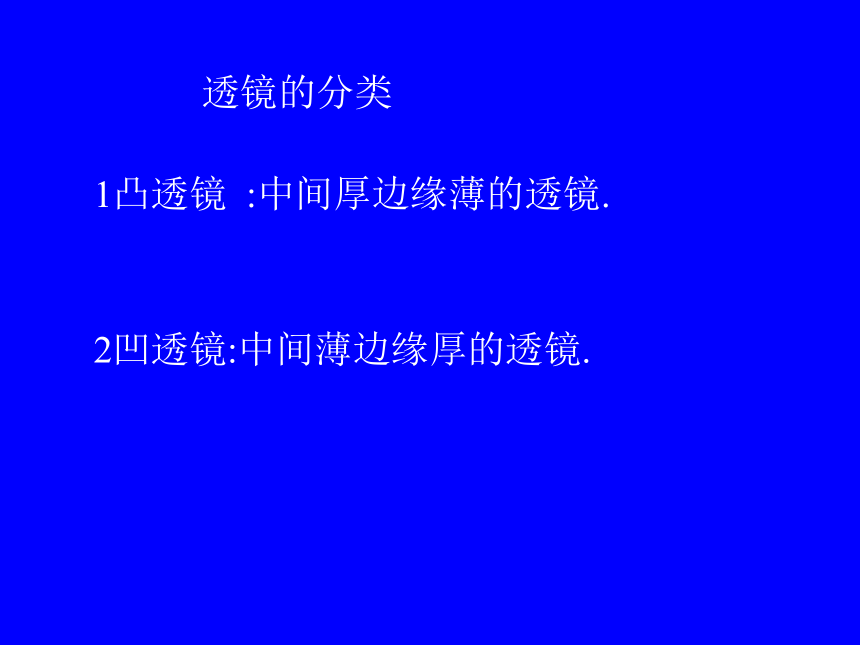

透镜透镜的分类
1凸透镜 :中间厚边缘薄的透镜.2凹透镜:中间薄边缘厚的透镜.

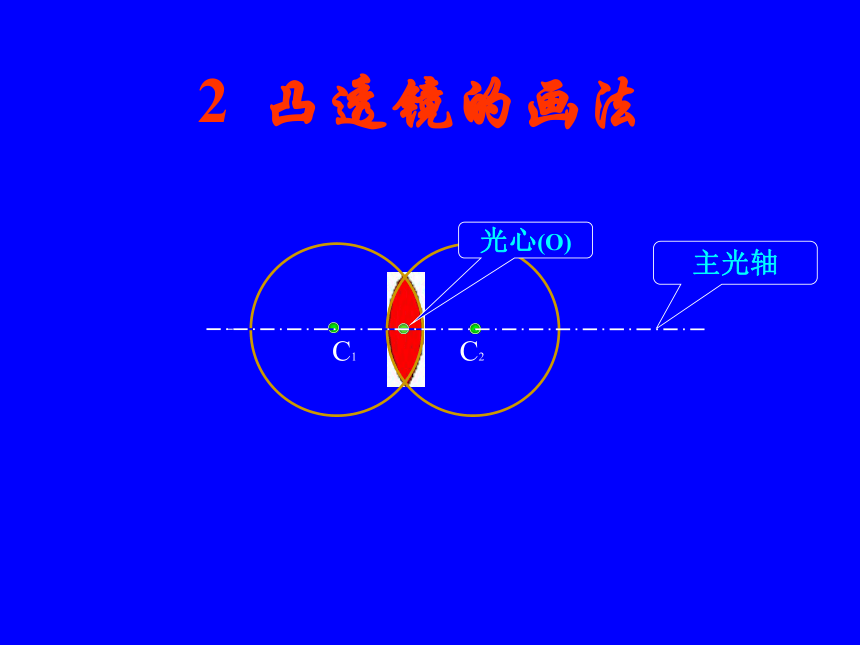

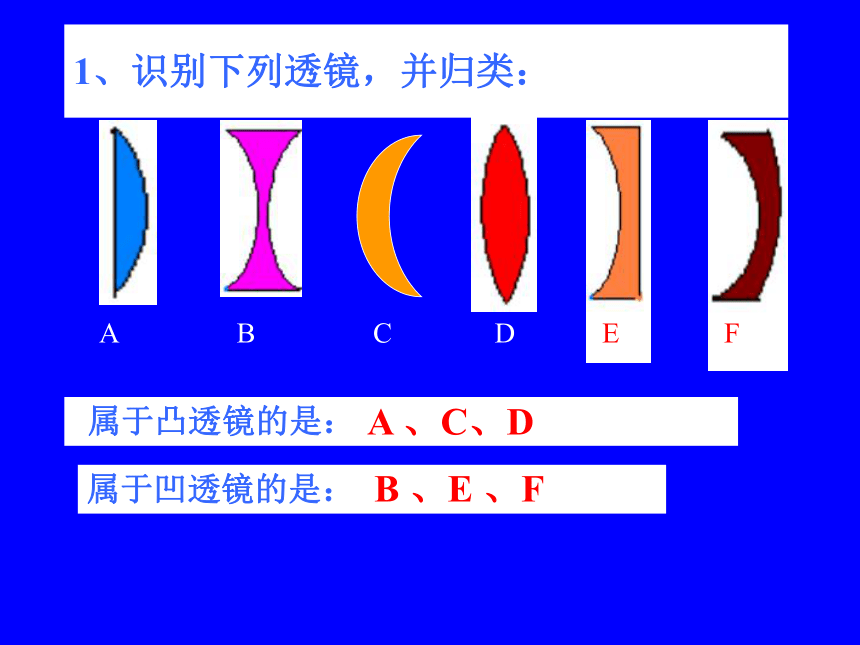

属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类：2 凸透镜的画法 C1 C2主光轴光心(O)3 凹透镜的画法 C2 C1主光轴光心(O)试猜想光线通过透镜后会有什么现象？探究实验1：1、凸透镜对光线的作用2、凹透镜对光线的作用1、凸透镜对光线的作用凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。凸透镜的焦点OFF2、凸透镜有两个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。2、凹透镜对光线的作用凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。凹透镜的焦点 平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。F虚焦点F探究实验2：
（1）探究通过凸透镜光心的光线
和平行于凸透镜主光轴入射的光线。
（2）探究通过凹透镜光心的光线
和平行于凹透镜主光轴入射的光线。
通过透镜光心的光线结论：通过光心的光线传播方向不改变。 凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。F 想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
FFF结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光。（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出。
FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。三条特殊光线三条特殊光线 请同学们相互讨论和交流，并归纳出辨别透镜类型的方法。
　　发散思维：你们还有其它更妙的方法吗？探究活动：辨别透镜类型
1、摸（根据透镜结构特点来辨别）
2、照（根据对平行光的作用辨别）
3、看（根据透镜成像特点来辨别）
请同学们用你手中的透镜来观察课本上的字，看字有什么变化？请同学们用你手中的透镜来观察课本上的字，看字有什么变化？ 结论：若通过透镜看到的是放大的像，那么这个透镜是凸透镜
若通过透镜看到的是缩小的像，那么这个透镜是凹透镜公元前2世纪，古人用冰凸透镜向日取火透镜在日常生活中的应用二、测凸透镜的焦距一、透镜的分类：
二、概念：
1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O) ---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦 点( F) ---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦 距( f ) ---焦点到光心的距离叫焦距。 学到了什么？三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
四、三条特殊光线：
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射
课堂检测基础知识练习
认识透镜：
（1）凸透镜是一种中间 、边缘 的透镜；凹透镜是一种中间 、边缘
的透镜。
（2）人们所戴的近视眼镜镜片是一种 镜；远视眼镜镜片是一种 镜。
（3）透镜分为两类 透镜和 透镜。
（4）透镜的几个概念：
主光轴：通过两个球心的直线就是主光轴，如图所示， 即是主光轴。
光心：是指通过该点的光，其 不变的点。如图， 点为光心。
焦点：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿，焦点又有实焦点和虚焦点之分；
凸透镜有＿＿焦点，凹透镜有＿＿焦点（但实际上是不能使光线会聚的）。
焦距：指
物距：指
像距：指 5）把光源放在凸透镜的______处，通过凸透镜后会成为一束平行光线。
（6）光线射入平面镜会发生______现象，光线通过透镜会发生______现象
。
（7）光学器件平面镜、凹镜、凸镜、凹透镜、凸透镜中，利用光的反射规律工作的是______镜、______镜；利用光的折射规律工作的是_____镜；没有焦点的是______镜；有实焦点的是______镜；有虚焦点的是______镜。
(8)在下列各图中填上适当的光学元件：
