2019年人教版八年级下12章第2节 滑轮 课件（22张PPT）

(共22张PPT)
第2节 滑轮
第十二章 简单机械

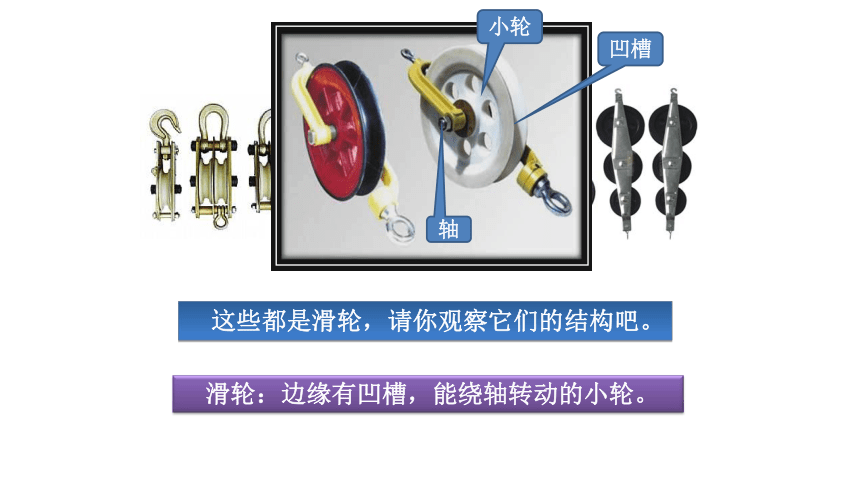

　这些都是滑轮，请你观察它们的结构吧。
　滑轮：边缘有凹槽，能绕轴转动的小轮。
凹槽
轴
小轮

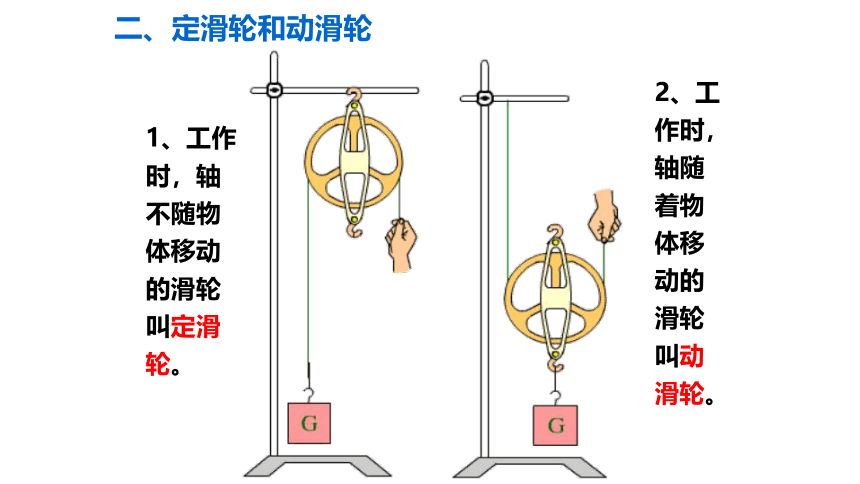

二、定滑轮和动滑轮
1、工作时，轴不随物体移动的滑轮叫定滑轮。
2、工作时，轴随着物体移动的滑轮叫动滑轮。

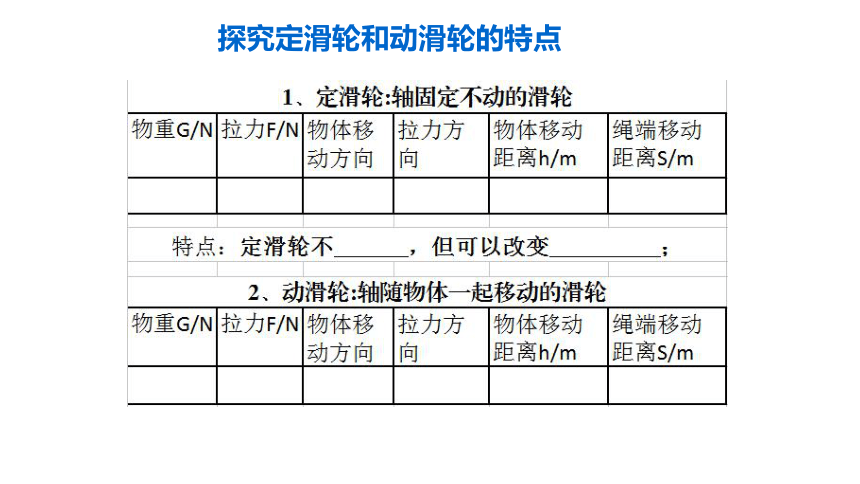

探究定滑轮和动滑轮的特点
图C

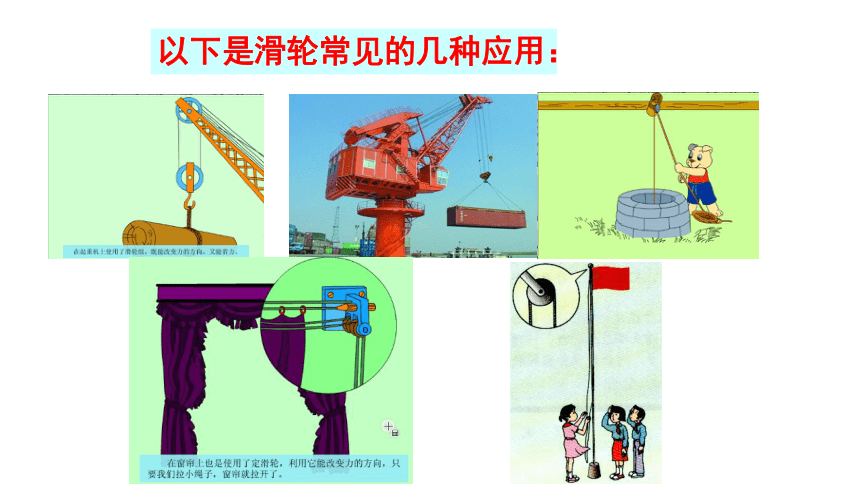

以下是滑轮常见的几种应用：

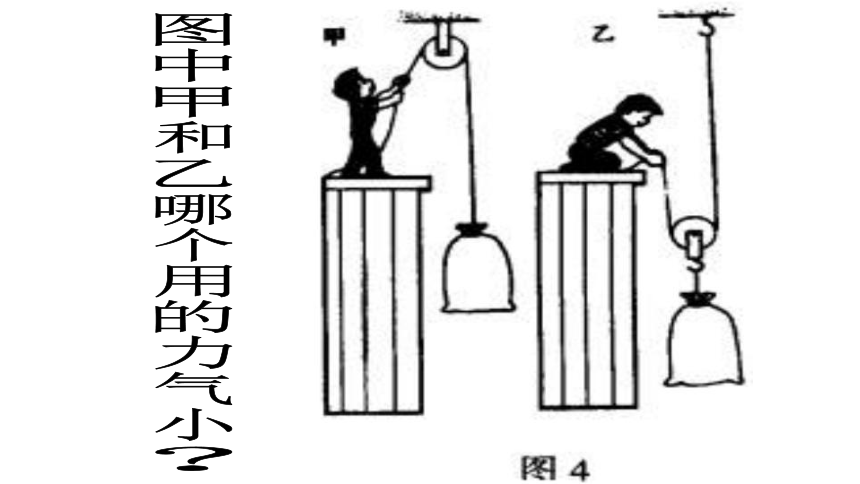

图中甲和乙哪个用的力气小？

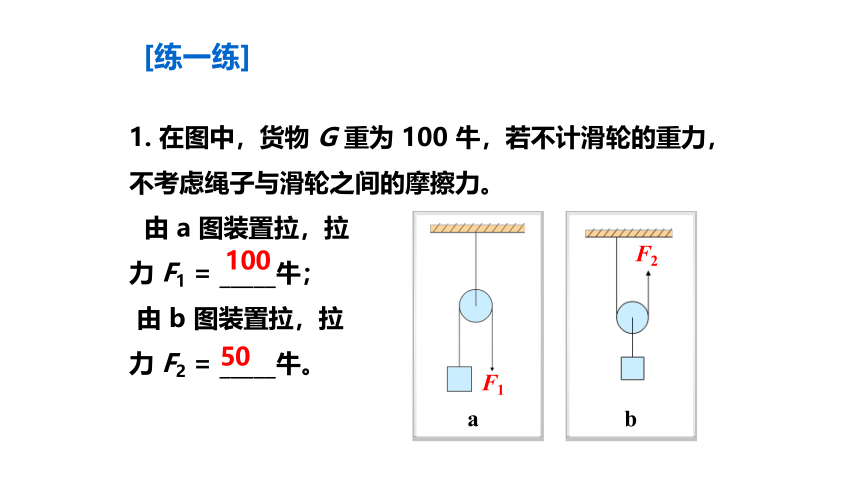

1. 在图中，货物 G 重为 100 牛，若不计滑轮的重力，不考虑绳子与滑轮之间的摩擦力。
由 a 图装置拉，拉
力 F1 = _____牛；
由 b 图装置拉，拉
力 F2 = _____牛。
F1
F2
a
100
50
b
[练一练]

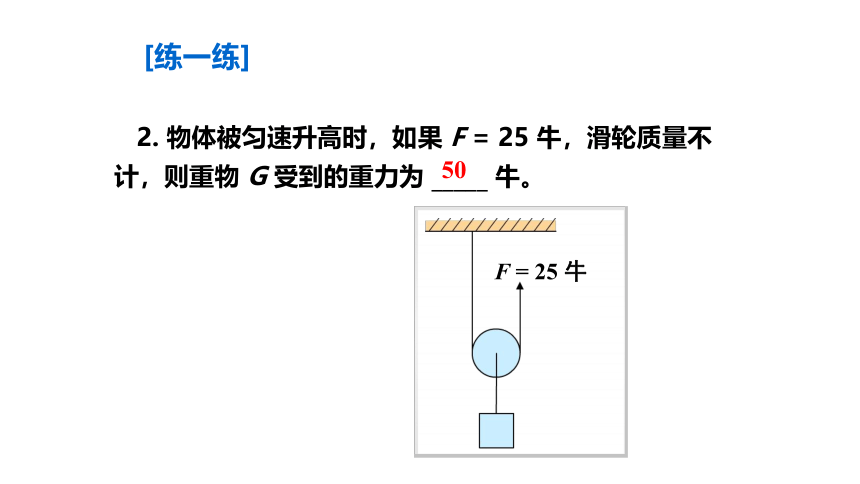

2. 物体被匀速升高时，如果 F = 25 牛，滑轮质量不计，则重物 G 受到的重力为 _____ 牛。
50
F = 25 牛
[练一练]
想一想：还有别的绕线方法吗？

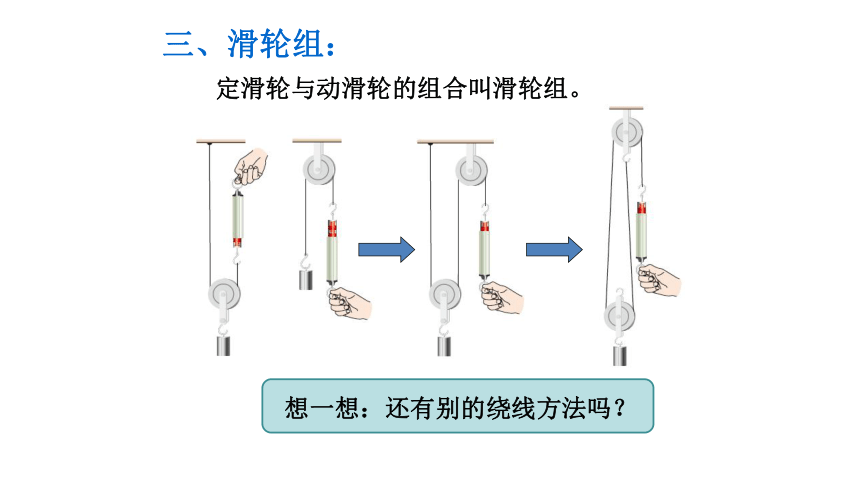

三、滑轮组：
定滑轮与动滑轮的组合叫滑轮组。
这两种绕线方法有什么不同？
1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离
试一试
甲　 　 　　　 乙
甲图：
n=____
乙图：
n=____
5
4
1.如图所示表示三种不同的滑轮组，用它们提起重为30N的相同重物，在A端所用的拉力大小分别为F1= ；F2= ；F3= 。 (不计滑轮本身的重和摩擦。)
10N
7.5N
6N
三、当堂训练
2、汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
F
练一练
2.如图12-4-3所示，如果动滑轮重15N，物体重465N，则所用的拉力是 N．(不计绳重和摩擦)
3．如图12-4-4所示，提升重120N的物体，有甲、乙两种绕法的滑轮组，不计滑轮重和摩擦， 图绕法更省力．
240
甲
幻灯片 21
课堂小结
定滑轮
动滑轮
滑轮组
拓展知识 轮轴与斜面
简单的机械运动还包括轮轴与斜面，轮轴由一个轴和一个大轮组成，斜面是大家经常接触的，下面我们给出了常见的斜面与轮轴的图例：
水龙头（轮轴）
自行车轮（轮轴）
拓展知识：斜面
斜面：同水平面成一向上倾斜角度的平面。
斜面：省力、费距离
F
G
斜面与平面的倾角越小，斜面越长，则省力，但费距离，机械效率低。斜面与平面的倾角越大，斜面较短，则费力，但省距离，机械效率高。
FL=Gh(不计摩擦)
拓展知识：轮轴
由一个轴和一个轮组成。
轮 轴
r
F1
R
F 1· R = F2 · r
手 摇 钻
自行车把
脚蹬轮盘
套筒扳
门把手
大扳手
水笼头
F2
再见
