2019年人教版九年级物理　第十五章电流和电路第4节《电流的测量》（共44张PPT）

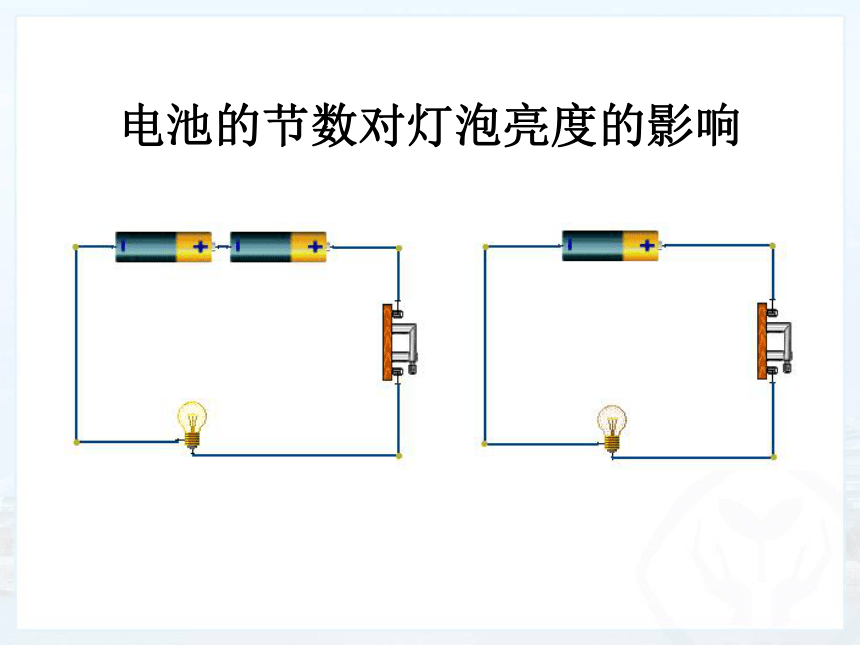

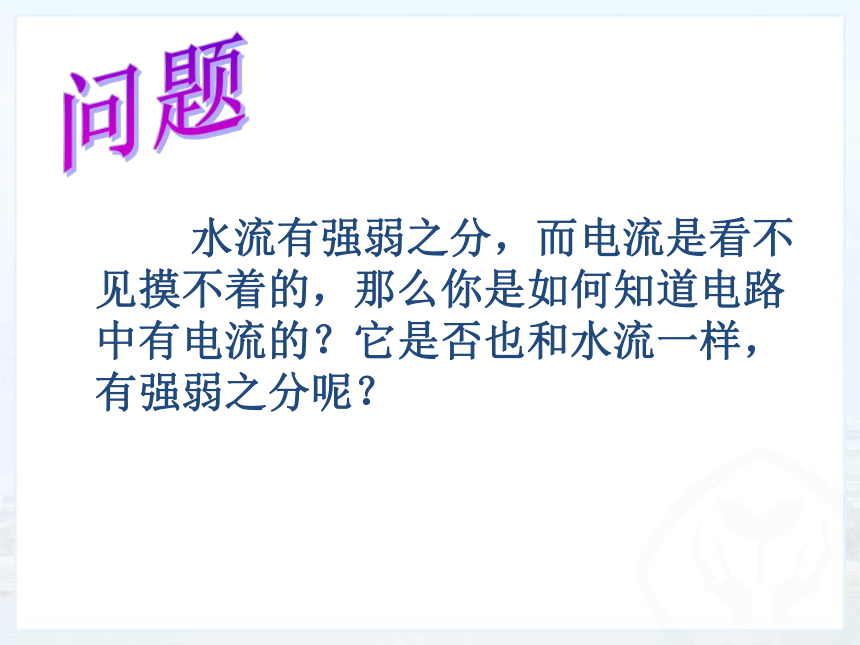

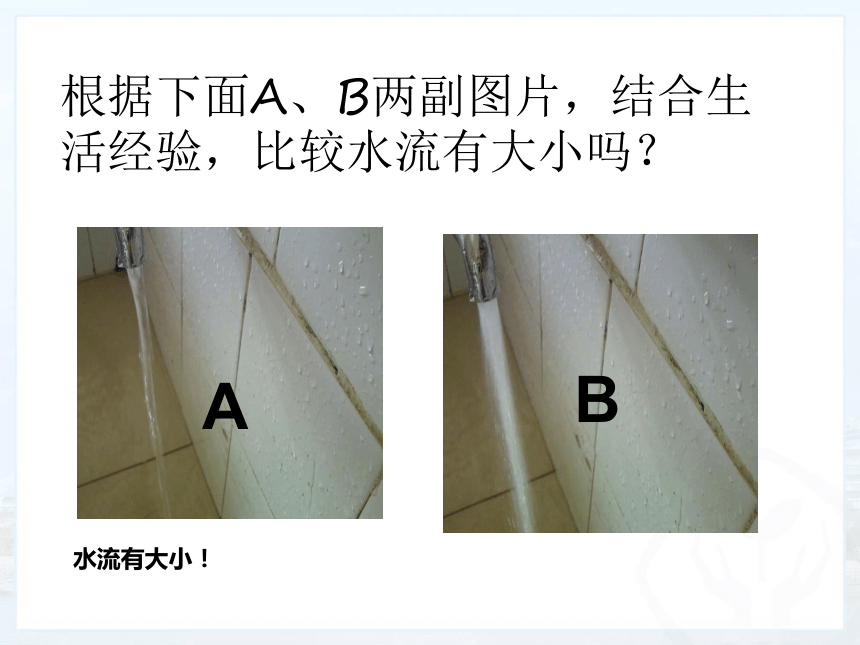

课件44张PPT。15.4电流的测量 根据下面A、B两副图片，结合生活经验，比较水流有大小吗？水流有大小！ 水流有强弱之分，而电流是看不见摸不着的，那么你是如何知道电路中有电流的？它是否也和水流一样，有强弱之分呢？问题电池的节数对灯泡亮度的影响结论：

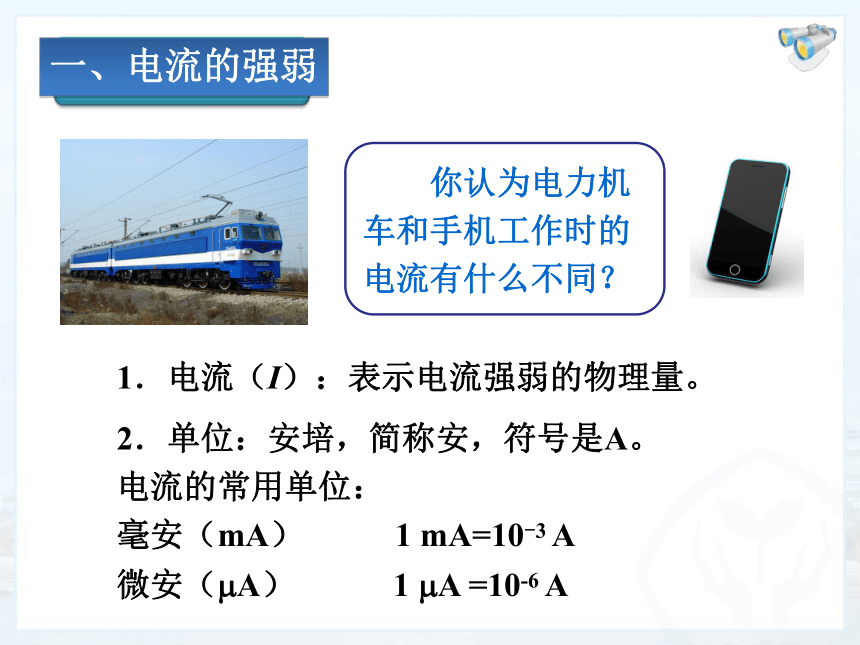

电池的节数对灯泡亮度的影响现象：说明：电池越多的电灯越亮电流也有强弱之分　　1．电流（I）：表示电流强弱的物理量。　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A

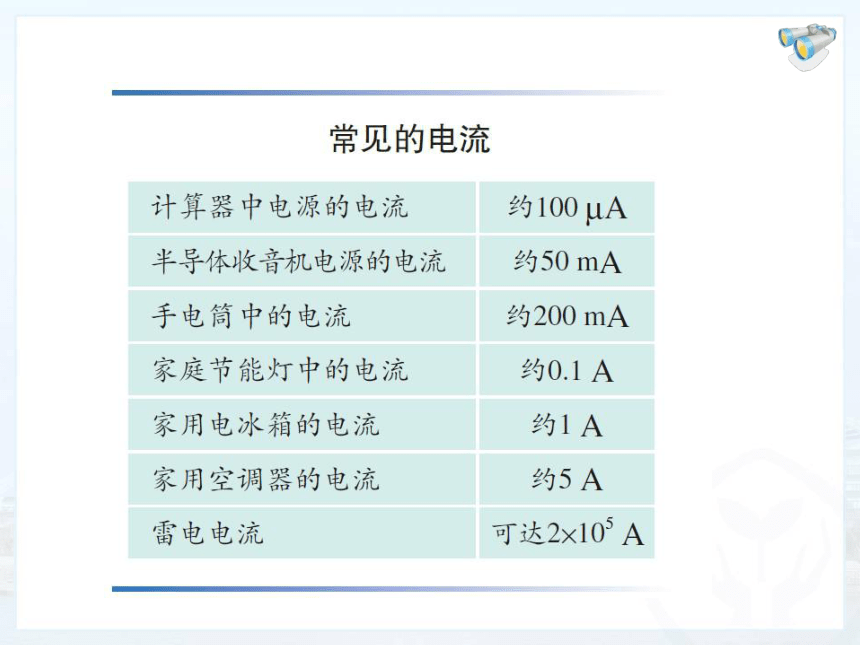

　　微安（mA） 1 mA =10-6 A　　你认为电力机车和手机工作时的电流有什么不同？一、电流的强弱法国物理学家
安培
电滋学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。

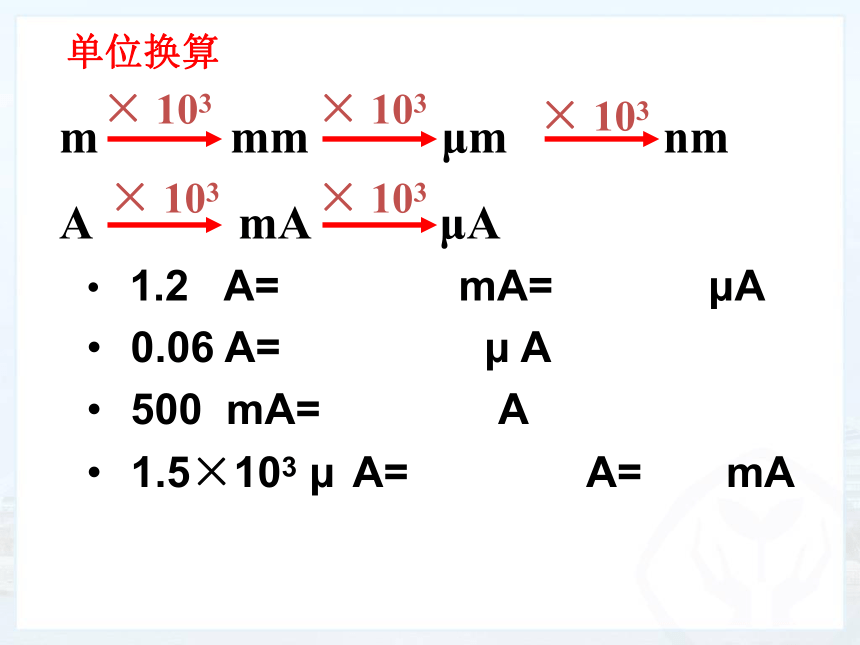

小资料m mm μm nmA 1.2 A= mA= μA
0.06 A= μ A
500 mA= A

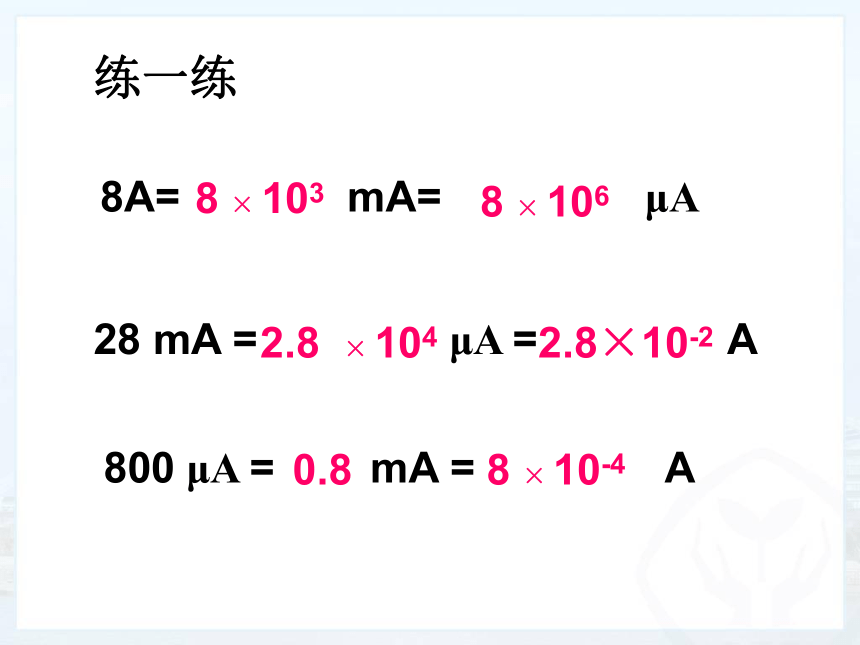

1.5×103 μ A= A= mA单位换算练一练8A= mA= μA

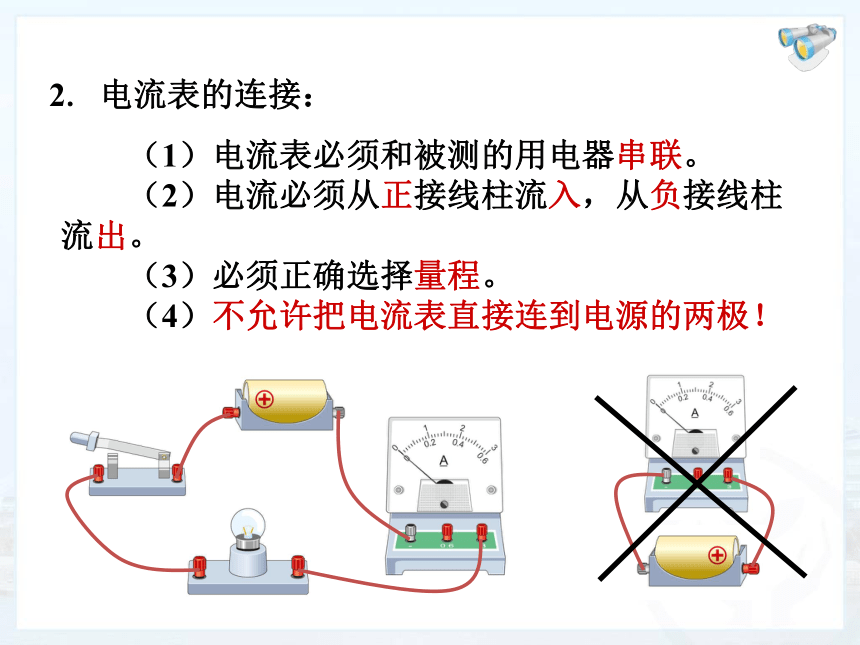

28 mA = μA = A800 μA = mA = A8 × 1038 × 1062.8 × 1042.8×10-2 0.88 × 10-4刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A1. 电流表：测量电流的仪器。二、电流的测量　　认识电流表　　电流表的电路符号2. 电流表的连接：　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！　　以下电路中，电流表连接方法正确的是（ ） A3. 电流表的读数：　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。0~0.6 A0~3 A0.02 A0.1 A量程分度值电流表的符号：
电流的测量1、仪器：电流表电 流 表 的 刻 度 盘 根据量程确定每个大格和每个小格(分度值)所表示的电流值甲 图 量程0-0.6 A每个大格分度值分度值每个大格0.02 安0.2 安0.1 安 1 安 乙 图 0-3 A量程智力大比拼　　1.请读出下列电流表的示数。0.58 A1.4 A4. 练习使用电流表测量电路中的电流　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。　　实验1实验2　　改变电流表在电路中的位置，比较电流表两次示数。　　想一想，两次电流表的示数相同说明什么？3、如图所示是测量通过小灯泡的四个电路图，其中接法正确的是 （ ）4、图１是用电流表测量电路中通过灯泡 Ll电流的电路图，其中正确的是 （ ）5、李立在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（ ）A+-+-+-+-　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。 　　2．根据所给电路图连接实物图。 L2L1　　2．根据所给电路图连接实物图。 L2L1　　3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。 干路L1干路
