周周练：第七周 第四章 电与电路（4.1—4.3）2（答案+解析）

电与电路（4.1—4.3）2
一、选择题（每小题2分，共50分）
1．取两个相同的验电器甲和乙，使甲带电，乙不带电。可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）。用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是（　　）
A．甲和乙都不变 B．甲变小，乙张开
C．甲变大，乙不变 D．甲闭合，乙张开
2．下列四组物品中，通常情况下都属于导体的是（　　）
A．陶瓷碗、空气 B．玻璃杯、大地
C．铅芯笔、人体 D．电炉丝、橡皮
3．将两只额定电压相同的小灯泡L1、L2 串联在电路中，如图所示。闭合开关后，发现灯 L1较亮，灯 L2 较暗，其原因是（　　）
A．灯 L1额定功率较大 B．灯 L2 两端电压较大
C．灯 L1的电阻较大 D．通过灯 L1的电流较大
4．在国际单位制中，电压的单位是（　　）
A．瓦特（W） B．欧姆（Ω） C．安培（A） D．伏特（V）
5．为避免超高车辆闯入隧道造成事故，小欢设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆。灯和电动机中，即使其中之一断路，另一个也能正常工作。下列电路中符合要求的是（　　）
A． B．
C． D．
6．在常温干燥的情况下，下列餐具中属于导体的是（　　）
A．陶瓷碗 B．金属勺 C．竹筷 D．玻璃杯
7．如图所示，已知甲乙两个相同的验电器，甲带负电，乙不带电，拿一根有绝缘柄的金属杆把两个验电器连接起来。下列说法正确的是（　　）
A．甲验电器的金属箔张角变大 B．金属杆中有持续的电流通过
C．乙验电器最终带上正电 D．连接的瞬间，有电流从乙流向甲
8．关于生活中的一些电路，下列判断正确的是（　　）
A．国庆节的夜晚，装饰高大建筑物的成千上万只灯泡都是串联的
B．街道的路灯同时亮，同时灭，它们是串联的
C．台灯用来调节灯泡亮度的开关和灯泡是并联的
D．教室内用一个开关同时控制的三盏灯是并联的
9．在手电筒电路中，提供电能的是（　　）
A．开关 B．灯泡 C．导线 D．电池
10．下列用电器的额定电流最接近5A的是（　　）
A．家用电冰箱 B．电视机 C．节能灯 D．电暖器
11．下列说法中错误的是（　　）
A．电荷的定向移动形成电流
B．有电源就有电流
C．人们把正电荷定向移动的方向规定为电流的方向
D．金属导体中电流的方向和自由电子实际移动方向相反
12．图中所示的四个电路中，开关S闭合后，电源被短路的电路是（　　）
A．B． C． D．
13．如图是一种用来装饰节日的小彩灯，当一个灯坏了，其它的灯也不会亮，则这些小彩灯的连接方式是（　　）
A．串联 B．并联 C．串联、并联都有 D．不能判断
14．以下电流表使用方法中错误的是（　　）
A．使用前要调零
B．不能将电流表直接接在电源的两极上
C．电流表要并联在电路中
D．被测电流不能超过电流表的量程
15．关于电路，下列说法中不正确的是（　　）
A．电源是提供电能的装置
B．在电源外部，电流从电源的正极流向负极
C．用电器是将其他形式的能转化为电能的装置
D．电路中必须有电源并且是通路时，电路中才有电流
16．由一个电池组、两个小灯泡、一个开关组成的电路，下列情况中正确的是（　　）
A．开关位置不同，控制作用不同的是串联电路
B．使一个灯泡短路，另一个仍然发光的电路是并联电路
C．使一个灯泡短路，另一个仍然发光的电路是串联电路
D．使一个灯泡断路，另一个仍然发光的电路是串联电路
17．如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R2．闭合电键S，电路正常工作。下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（　　）
A．R1与R2的位置互换
B．R1与电压表V的位置互换
C．R2与电流表A的位置互换
D．电压表V与电流表A的位置互换
18．如图所示的电路中，开关闭合后，三个电阻并联的是（　　）
A． B．
C． D．
19．如图所示，闭合开关，两灯并联，各电表都能正常工作，下列判断正确的是（　　）
A．a、b、c都是电流表
B．a、b、c都是电压表
C．a、c是电压表，b是电流表
D．a、c是电流表，b是电压表
20．某风力报警器的风力探头通过中心滑杆可带动下端的金属片上下移动。当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报。下列图符合要求的是（　　）A． B．
C． D．
21．关于电流表和电压表的使用，下列说法错误的是（　　）
A．使用前都应检查指针是否对准“0”刻度线
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
22．如图2所示的四个电路中，开关S闭合后会发生短路的电路是（　　）
A．B．C．D．
23．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（　　）
A．①会②不会③闭合 B．①不会②会③闭合
C．①不会②会③断开 D．①会②不会③断开
24．以下四个电路图中，能正确反映出如图所示实物电路连接关系的是（　　）
A． B．C．D．
25．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．电阻R1两端的电压1.2V
B．电阻R2两端的电压4.8V
C．电源电压为6V
D．电阻R1R2两端总电压7.2V

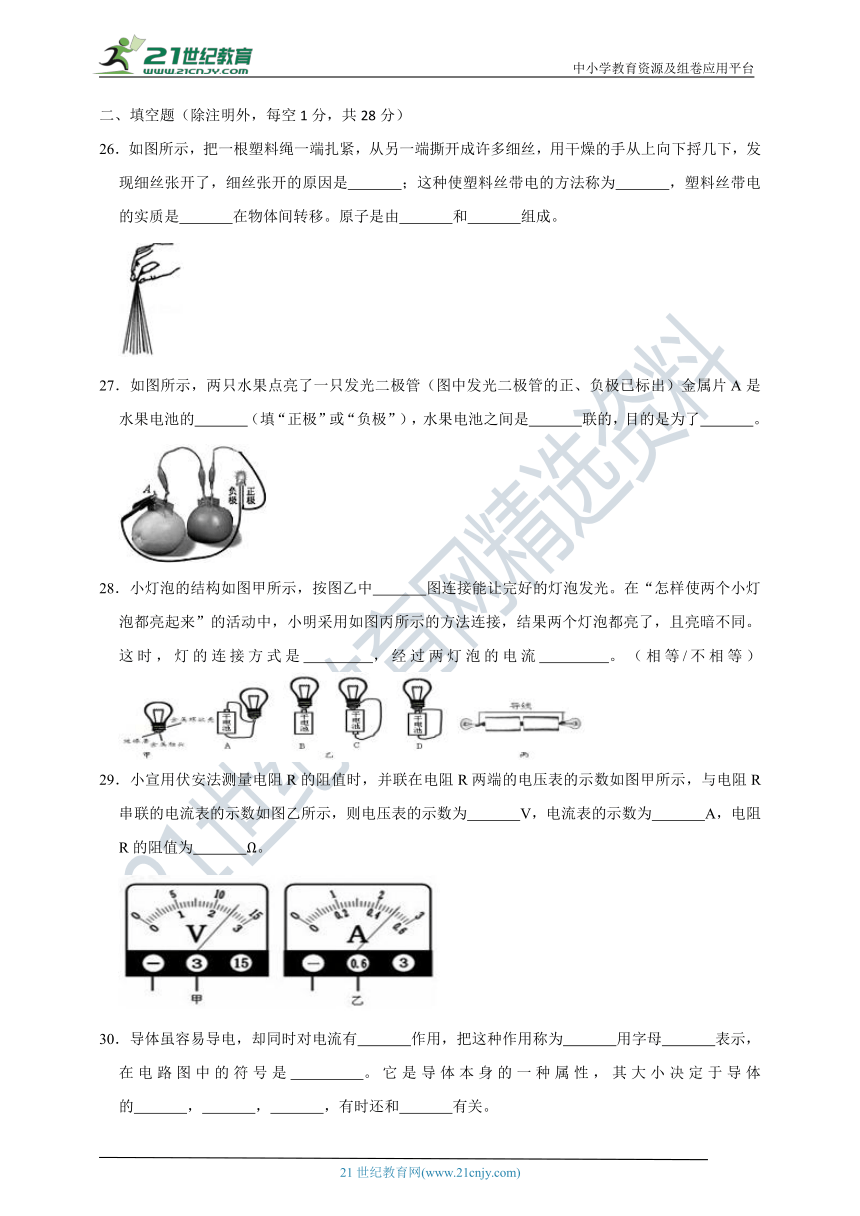

二、填空题（除注明外，每空1分，共28分）
26．如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了，细丝张开的原因是　 　；这种使塑料丝带电的方法称为　 　，塑料丝带电的实质是　 　在物体间转移。原子是由　 　和　 　组成。
27．如图所示，两只水果点亮了一只发光二极管（图中发光二极管的正、负极已标出）金属片A是水果电池的　 　（填“正极”或“负极”），水果电池之间是　 　联的，目的是为了　 　。
28．小灯泡的结构如图甲所示，按图乙中　 　图连接能让完好的灯泡发光。在“怎样使两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了，且亮暗不同。这时，灯的连接方式是　 　，经过两灯泡的电流　 　。（相等/不相等）
29．小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为　 　V，电流表的示数为　 　A，电阻R的阻值为　 　Ω。
30．导体虽容易导电，却同时对电流有　 　作用，把这种作用称为　 　用字母　 　表示，在电路图中的符号是　 　。它是导体本身的一种属性，其大小决定于导体的　 　，　 　，　 　，有时还和　 　有关。
31．1932年8月2日，美国加州理工学院的安德森等人向全世界庄严宣告，他们发现了正电子。它具有质子的电性和电子的质量！正电子移动的方向与金属导体中电流的方向　 　（选填“相同”或“相反”）。
32．如图所示，要使L1和L2并联在电路中，应闭合的开关是　 　，使L1和L2串联在电路中，应闭合的开关　 　。
33．如图所示的电路中，只闭合S2时，L1和L2　 　连接；闭合S1、S3，断开S2时，L1和L2　 　连接；同时闭合S1、S2、S3，将会发生　 　现象。
有一种节日彩灯，由50个小彩灯串联组成，用电流表测得通过第50个灯光的电流为120mA，那么第10个灯光通过的电流是　 　。
三、实验探究说理题（每空2分，共16分）
35、在“探究串联电路的特点”活动中。
（1）如图甲所示，连接电路时，要使开关保持　 　状态
（2）闭合开关，两灯泡都不亮，为了查找故障，用一根导线连接a、b两点时，灯L1不亮L2亮，则电路发生的故障是　 　。
（3）小明在实验将要结束时，在原电路中添加了一根导线，探究并联电路的特点，如图乙所示，在检查电路时，发现电路连接有问题，若再只改动一根导线，使并联电路正确，可以改动　 　导线，还可以改动导线　 　。
36．杨云同学在“探究串联电路中电压规律”实验中：
（1）杨云按图所示的电路图连接电路。
（2）开关闭合时发现两个灯都不亮，电压表有示数，故障可能是　 　。
（3）排除故障后闭合开关，用电压表测出L1两端的电压，并将数据记录表中：
UAB/V
UBC/V
UAC/V
1.2
1.2
2.4
（4）仿照（3）分别测出BC和AC两端的电压，并将数据记录表中。
（5）通过分析表中实验数据，杨云得出结论：　 　。
（6）谢娟同学说杨云的实验设计上有缺陷，其缺陷是　 　。
（7）琪紫同学说杨云的结论有一处错误，请指出造成这种错误的原因是　 　。
四、作图题（共6分）
37．根据如图所示的实物图，请在虚线框中画出对应的电路图。
38．火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。（在答题卡中画出原图并作图）
参考答案
1．解：甲带电，乙不带电，用带绝缘手柄的金属棒将甲乙连接起来，连接的瞬间，甲使乙带上电，乙的金属箔张开，甲带的电减少，金属箔片张角变小。
故选：B。
2．解：A、陶瓷碗、空气都属于绝缘体，不合题意；
B、玻璃属于绝缘体，大地属于导体，不合题意；
C、铅芯笔、人体都属于导体，符合题意；
D、电炉丝属于导体，橡皮属于绝缘体，不合题意。
故选：C。
3．解：
（1）由图可知，两个灯泡是串联的，串联电路的电流处处相等，闭合开关后，发现灯L1较亮，灯L2较暗，说明灯泡L1的实际功率大，根据P＝I2R知，灯泡L1的电阻比L2的电阻大。根据U＝IR知，灯泡L1两端的电压大，灯L2两端电压较小，故BD错误，C正确；
（2）两个灯泡的额定电压相等，灯泡L1的电阻大，根据P＝可知，L1额定功率小，故A错误。
故选：C。
4．解：
A、电功率的国际单位是瓦特（W）；故A错误；
B、电阻的国际单位是欧姆（Ω）；故B错误；
C、电流的国际单位是安培（A）；故C错误；
D、电压的国际单位是伏特（V）；故D正确。
故选D。
5．解：导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆，
说明EF断开之后，电动机与指示灯是通路，EF断开之前，电动机与指示灯被短路，
则导线EF与电动机和指示灯并联，
灯和电动机中，即使其中之一断路，另一个也能正常工作，
说明指示灯与电动机互不影响，能独立工作，电动机与指示灯是并联的，
为防止EF断开之前电源被短路，电路干路中要接入保护电阻，由图示电路图可知，C符合要求。
故选：C。
6．解：A、陶瓷碗不容易导电，是绝缘体，不合题意；
B、金属勺容易导电，是导体，符合题意；
C、竹筷不容易导电，是绝缘体，不合题意；
D、玻璃杯不容易导电，是绝缘体，不合题意。
故选：B。
7．解：
（1）甲带负电，乙不带电，用带有绝缘手柄的金属棒把甲和乙连接起来，甲上的部分负电荷会转移到乙上，因此验电器甲的金属箔片会减小，乙的金属箔由于带负电会张开，故AC错误；
（2）电流的方向与负电荷定向移动的方向相反，因此电流方向是由乙到甲；当两验电器所带电荷相等后，电荷不再发生转移，所以只是在连接的瞬间有电流，故B错误，D正确。
故选：D。
8．解：A、国庆节的夜晚，装饰高大建筑物的成千上万只灯泡，如果一只损坏其余的还可以继续工作，因此它们是并联的，故A错误；
B、街道的路灯同时亮，同时灭，但如果一只损坏其余的还可以继续工作，因此各路灯是并联的，故B错误；
C、台灯用来调节灯泡亮度的开关和灯泡是串联的，故C错误；
D、教室里用一个开关同时控制三盏灯，这些灯在一个损坏时，其余的还能继续工作，因此三盏灯是并联的，此时的开关在干路中，故D正确。
故选：D。
9．解：在手电筒中，电源是电池，用电器是灯泡，所以提供电能的装置是电池。
故选：D。
10．解：A、电冰箱功率约200W，工作电流约1A；故A错误；
B、电视机的电功率约100W，工作电流约0.5A；故B错误；
C、节能灯的电功率约20W，工作电流约0.1A；故C错误；
D、电暖器的电功率较大，约1000W以上，故工作电流在5A左右；故D正确；
故选：D。
11．解：A、电荷发生定向移动就形成电流。故A选项正确；
B、有电源只是有了形成电流的原因，若电路没有闭合，即使电路中有电源，电路也不会有电流，故B选项错误；符合题意；
C、物理上规定正电荷定向移动的方向为电流方向；故C选项正确；
D、金属中的自由电荷是自由电子，金属中的电流是自由电子定向移动形成的，电子带负电荷，所以电流方向与导体中自由电荷定向移动方向相反。故D正确。
故选：B。
12．解：A、开关接在并联电路的干路上，闭合开关S后，灯亮，不会造成电源短路，则不符合题意；
B、两灯与开关并联在电源的两极之间，闭合后会造成电源两端被开关的闭合直接连接在一起，发生电源短路现象，符合题意；
C、开关与一灯并联，闭合开关后，相当于灯的两端的接线柱上用导线连通，所以这一只灯泡被短路，而另一只灯正常发光，没有造成电源短路，不符合题意；
D、开关也是接在并联电路的干路上，闭合开关S后，灯亮，不会造成电源短路，则不符合题意；
故选：B。
13．解：装饰节日的小彩灯，由于当一个灯坏了，其它的灯也不会亮，说明小彩灯工作时相互影响，故是串联在一起后接入电路的。
故选：A。
14．解：A、使用前都应检查指针是否对准零刻度线；故A正确；
B、绝对不允许不经用电器把电流表直接接到电源的两极，否则会造成短路，故B正确；
C、电流表应与被测用电器串联，故C错误；
D、被测电流不能超过电流表的量程，否则会损坏电流表，故D正确。
故选：C。
15．解：
A、电源是提供电能的装置；电源是将其它形式的能转换为电能的装置电；故A正确；
B、物理中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器→负极”的方向流动；故B正确；
C、用电器是消耗电能的装置，它将电能转化为其它形式的能，故C错误；
D、电路两端有电压，且电路是通路时，电路中才有电流，故D正确。
故选：C。
16．解：A、由于开关在串联电路中能控制所有用电器，与位置无关，所以开关位置不同，控制作用不同的不可能是串联电路。故A错误。
B、若是并联电路，则一个灯泡短路，另一个也会发生短路，不会仍然发光，所以电路不可能是并联电路，故B错误。
C、一个灯泡短路没有引起另一个灯泡短路，仍然能发光，说明两个灯泡没有并联连接，应是串联连接，故C正确。
D、若是串联电路，则一个灯泡断路，另一个一定不会发光，所以电路不可能是串联电路，故D错误。
故选：C。
17．解：
A、R1 与R2的位置互换后，由于R1＜R2，电压表示数变大，电路中总电阻不变，故电流表示数不变，故A不符合题意；
B、R1与电压表V的位置互换后，电流表与电压表串联，电流表无示数，电压表测R1两端电压，所以电压表示数不变，故B不符合题意；
C、R2与电流表A的位置互换后，电压表测电源电压，示数变大，电流表示数不变，故C不符合题意；
D、电压表与电流表位置互换后，电流表测R2中电流，示数变大；R2两端电压变大，电压表示数变小，故D符合题意。
故选：D。
18．解：A、三个电阻依次连接，属串联，不符合题意；
B、图中下方的两个电阻是串联关系，再与另一个并联，属混联，不符合题意；
C、电路中有三个支路，三个电阻并列连接，符合题意；
D、两电阻并联后与另一个电阻串联，属混联，不符合题意。
故选：C。
19．解：由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经c表回到负极，所以c表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过a表到此灯泡，再经c表回到负极，所以a表为电流表；由于a表为电流表，所以b表只能为电压表，否则会造成电源短路。
故选：D。
20．解：AB、由两电路图可知，风速变化时，金属片始终与BB′接触，绿灯发光，而不会出现绿灯不亮、电铃响发出警报的情况，故AB不正确。
C、由图可知，当风速较小时，金属片与BB′接触仅绿灯亮；当风速增大到一定程度时，探头上方空气流速大、压强小，探头下方空气流速小、压强大，产生向上的升力，金属片与AA′接触，绿灯不亮、电铃响发出警报，符合题意。
D、由图可知，当风速较小时，金属片与BB′接触仅绿灯亮；当风速增大到一定程度时，金属片与AA′接触，绿灯亮、电铃响发出警报，不符合题意。
故选：C。
21．解：
A、对于电流表和电压表，使用前应检查指针是否对准“0”刻度线，必要时要进行校零。故A正确；
B、为使读数准确和保护电表，在不能估算电流或电压值时，应该先用大量程“试触”。故B正确；
C、电流表不能直接接在电源的两极上，否则电源短路，而电压表可以直接接到电源的两极上，此时电压表测电源电压。故C错误；
D、使用时都应使电流从正接线柱流入，从负接线柱流出。故D正确。
故选：C。
22．解：
A、开关闭合后，电流分别流入两个灯泡，两灯泡并联，不会发生短路，故A不符合题意；
B、开关闭合后，电流依次流入两个灯泡，两灯泡串联，不会发生短路；故B不符合题意；
C、开关闭合后，电源两端被导线直接相连，形成电源短路，故C符合题意；
D、闭合开关后，电流分别流入两个灯泡，两灯泡并联，不会发生短路，故D不符合题意。
故选：C。
23．解：由题意知，闭合开关S，当“定时开关”处于闭合状态时，指示灯会亮，播放器被短路，则播放器中没有电流通过；播放器不会播放音乐；到达设定时间定时开关”处于断开，“播放器”有电流通过播放音乐，故D正确，ABC错误。
故选：D。
24．解：A、两灯泡串联，开关控制整个电路，不符合题意。
B、两灯泡串联，开关于一个灯泡并联，符合题意。
C、两灯泡并联，开关控制一条支路，不符合题意。
D、两灯泡并联，开关控制干路，不符合题意。
故选：B。
25．解：
由电路图可知，两电阻串联，V1测的是电源电压，V2测的是R2两端的电压。
由串联电路的电压特点知，电源电压等于两电阻两端电压之和，所以V1的示数应大于V2的示数，
而两电压表指针偏转相同，则可知V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；
V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V；
所以，电阻R1两端的电压为：U1＝U﹣U2＝6V﹣1.2V＝4.8V。
故选：C。
26．解：塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来。
这种使塑料丝带电的方法称为摩擦起电，塑料丝带电的实质是电子在物体间发生了转移。
原子是由位于原子中心的原子核和核外绕原子核做圆周运动的电子组成的，原子核由质子和中子组成，质子带正电，电子带负电。
故答案为：同种电荷相互排斥；摩擦起电；电子；原子核；核外电子。
27．解：
图中二极管发光，说明二极管的连接是正确的，因此水果电池组的A极是负极；
将两水果之间串联是为了提供更高的电压。
故答案为：负极；串；增加电压。
28．解：（1）A、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路。灯泡不发光。不符合题意；
B、灯丝的一端和电源的正极相连，没有构成通路，灯泡不发光。不符合题意；
C、灯丝的一端和电源的正极相连，灯丝的另一端和电源的负极相连，电路构成通路，灯泡发光。符合题意；
D、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路。灯泡不发光。不符合题意。
（2）如图所示的方法连接，电流只有一条路径，故两灯的连接方式是串联，根据串联电路电流处处相等可知经过两灯泡的电流相等。
故答案为：C；串联；相等。
29．解：由图甲可知，电压表的量程为0～3V，分度值为0.1V，R两端的电压U＝2.5V，由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，通过R的电流I＝0.5A，
由I＝可得，R的阻值：R＝＝＝5Ω。
故答案为：2.5；0.5；5。
30．解：（1）虽然导体容易导电，也会对电流有阻碍作用，只是比绝缘体小，物理是把这种作用叫电阻，用字母R表示，在电路图中的符号如图：。
（2）影响电阻大小的因素有：材料、长度、横截面积和温度。
故答案为：阻碍；电阻；R；；材料；长度；横截面积；温度。
31．解：正电荷移动的方向是电流的方向；正电子带正电，故正电子移动的方向就是电流的方向，故正电子移动的方向与金属导体中电流的方向相同。
故答案为：相同。
32．解：
要使L1和L2并联在电路中，则应将两灯首首相接，尾尾相接，再接到电源的两极上，由图可得，需要闭合开S1和S3；
要使L1和L2串联在电路，就要保证电流只有一条路径，不能分叉，由图可知只能闭合S2。
故答案为 S1和S3；S2。
33．解：当只闭合S2时，L1和L2顺次连接，故L1和L2串联连接；
闭合S1、S3，断开S2时，两灯泡并列连接，故为并联连接；
同时闭合S1、S2、S3，电源两极将不经过用电器直接连在一起，将会发生短路现象，是不允许的。
故答案为：串联；并联；短路。
34．解：因为小灯泡是串联的，所以在该电路中，各处电流都相等，即通过第50个小灯泡的电流、第10个小灯泡的电流和电源插头处的电流都相等，都为120mA。
故答案为：120mA。
解：（1）为保护电路安全，连接电路时，开关应断开；
（2）用一根导线接在a、b两点间，闭合开关，灯L1不亮L2亮，则电源、L2、开关组成的电路只能为通路，则可判断出：电路故障是灯泡L1断路了；
（3）由图乙实物连接可知，电流从电源正极流出经开关后，应分别流入灯泡L1、L2，最后回到电源的负极，所以，可以改动b导线，还可以改动导线C。
故答案为：（1）断开；（2）L1断路；（3）b；c。
36．解：（2）闭合开关后，L1和L2两盏电灯都不亮，说明电路某处断路；又因为电压表测量L1两端电压，并且电压表指针有明显的偏转，说明电压表的正负接线柱到电源正负极的连接是连通的；故L1断路；（6）实验中只做了一次实验，具有偶然性，应该多取几个不同规格的小灯泡串联一个滑动变阻器以便不断改变小灯泡两端的电压多测实验，才能得到一个一般性、普遍性的规律；（7）杨云得出结论：串联电路的总电压等于各用电器两端电压之和，且各用电器两端电压相等；其中“各用电器两端电压相等”是错误的，造成这种错误的原因是使用规格相同的灯泡，灯泡的电阻相等，根据串联电路的分压原理，两灯泡两端的电压相等，若换用不同规格的灯泡进行实验，两灯泡两端的电压不相等。
故答案为：（2）L1断路；（6）只做了一次实验；（7）使用规格相同的灯泡。
37．解：根据实物图可知，电流从电源的正极开始分支，一支路经过L1、S2，另一支路经过L2，然后两路汇合共同经过开关S1回到电源负极，如图所示：
38．解：从电源的正极依次串联S2、S1以及灯泡；如下图所示：
