周周练：第九周 第4章 电与电路 单元检测（1）（答案+解析）

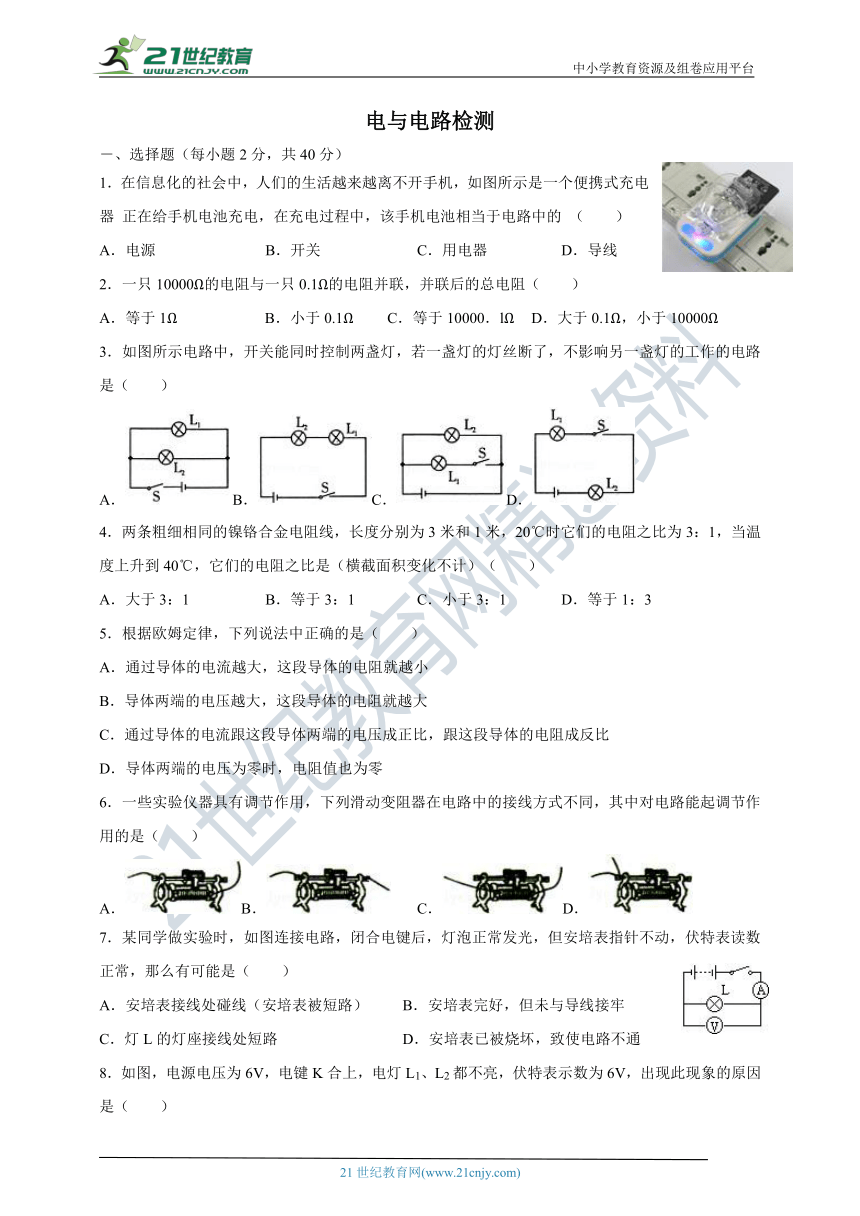

电与电路检测
―、选择题（每小题2分，共40分）
1．在信息化的社会中，人们的生活越来越离不开手机，如图所示是一个便携式充电器 正在给手机电池充电，在充电过程中，该手机电池相当于电路中的 （　　）
A．电源 B．开关 C．用电器 D．导线
2．一只10000Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（　　）
A．等于1Ω B．小于0.1Ω C．等于10000．lΩ D．大于0.1Ω，小于10000Ω
3．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是（　　）
A．B．C．D．
4．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）（　　）
A．大于3：1 B．等于3：1 C．小于3：1 D．等于1：3
5．根据欧姆定律，下列说法中正确的是（　　）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零
6．一些实验仪器具有调节作用，下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是（　　）
A．B． C．D．
7．某同学做实验时，如图连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是（　　）
A．安培表接线处碰线（安培表被短路） B．安培表完好，但未与导线接牢
C．灯L的灯座接线处短路 D．安培表已被烧坏，致使电路不通

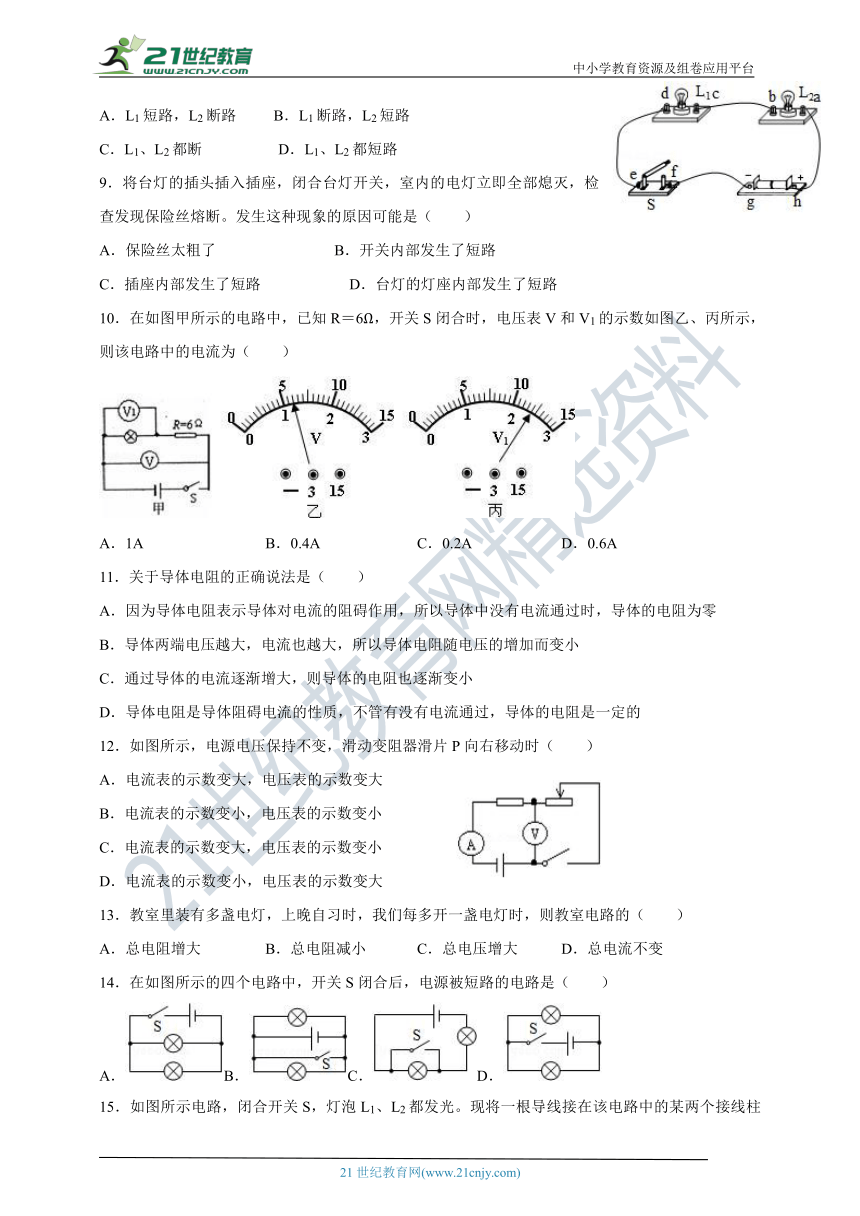

8．如图，电源电压为6V，电键K合上，电灯L1、L2都不亮，伏特表示数为6V，出现此现象的原因是（　　）
A．L1短路，L2断路 B．L1断路，L2短路
C．L1、L2都断 D．L1、L2都短路
9．将台灯的插头插入插座，闭合台灯开关，室内的电灯立即全部熄灭，检查发现保险丝熔断。发生这种现象的原因可能是（　　）
A．保险丝太粗了 B．开关内部发生了短路
C．插座内部发生了短路 D．台灯的灯座内部发生了短路
10．在如图甲所示的电路中，已知R＝6Ω，开关S闭合时，电压表V和V1的示数如图乙、丙所示，则该电路中的电流为（　　）
A．1A B．0.4A C．0.2A D．0.6A
11．关于导体电阻的正确说法是（　　）
A．因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零
B．导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小
C．通过导体的电流逐渐增大，则导体的电阻也逐渐变小
D．导体电阻是导体阻碍电流的性质，不管有没有电流通过，导体的电阻是一定的
12．如图所示，电源电压保持不变，滑动变阻器滑片P向右移动时（　　）
A．电流表的示数变大，电压表的示数变大
B．电流表的示数变小，电压表的示数变小
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变小，电压表的示数变大
13．教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路的（　　）
A．总电阻增大 B．总电阻减小 C．总电压增大 D．总电流不变
14．在如图所示的四个电路中，开关S闭合后，电源被短路的电路是（　　）
A．B．C．D．

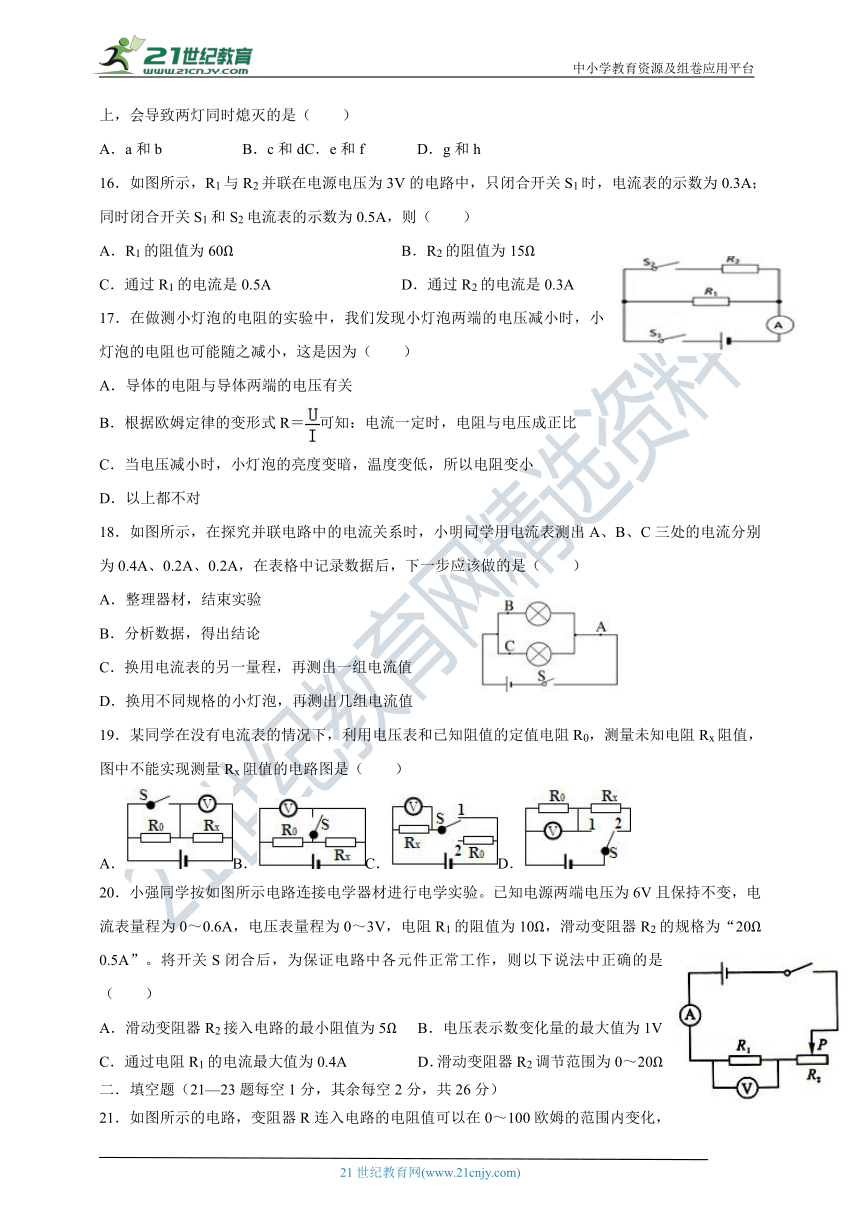

15．如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（　　）
A．a和b B．c和dC．e和f D．g和h
16．如图所示，R1与R2并联在电源电压为3V的电路中，只闭合开关S1时，电流表的示数为0.3A；同时闭合开关S1和S2电流表的示数为0.5A，则（　　）
A．R1的阻值为60Ω B．R2的阻值为15Ω
C．通过R1的电流是0.5A D．通过R2的电流是0.3A
17．在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为（　　）
A．导体的电阻与导体两端的电压有关
B．根据欧姆定律的变形式R＝可知：电流一定时，电阻与电压成正比
C．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小
D．以上都不对
18．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为0.4A、0.2A、0.2A，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用电流表的另一量程，再测出一组电流值
D．换用不同规格的小灯泡，再测出几组电流值
19．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是（　　）
A．B．C．D．
20．小强同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”。将开关S闭合后，为保证电路中各元件正常工作，则以下说法中正确的是（　　）
A．滑动变阻器R2接入电路的最小阻值为5Ω B．电压表示数变化量的最大值为1V
C．通过电阻R1的电流最大值为0.4A D．滑动变阻器R2调节范围为0～20Ω
二．填空题（21—23题每空1分，其余每空2分，共26分）

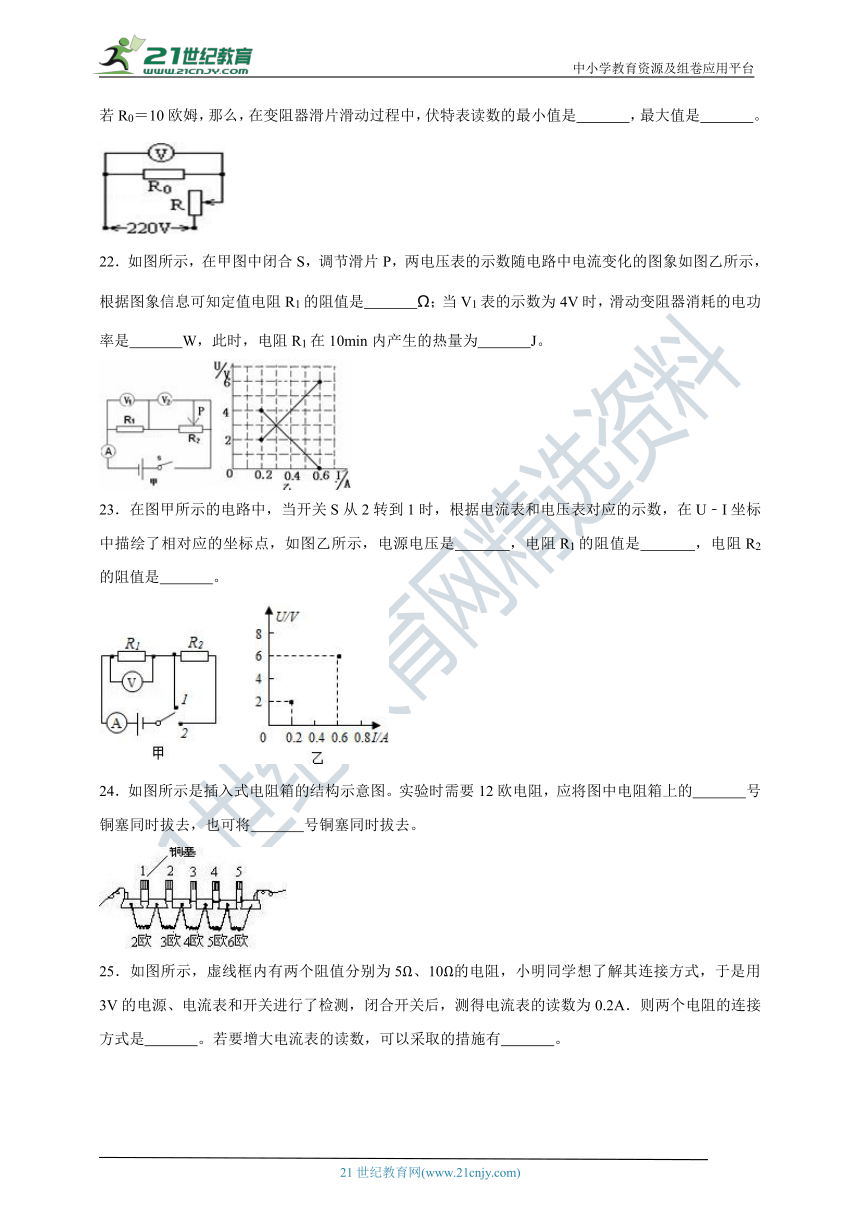

21．如图所示的电路，变阻器R连入电路的电阻值可以在0～100欧姆的范围内变化，若R0＝10欧姆，那么，在变阻器滑片滑动过程中，伏特表读数的最小值是　 　，最大值是　 　。
22．如图所示，在甲图中闭合S，调节滑片P，两电压表的示数随电路中电流变化的图象如图乙所示，根据图象信息可知定值电阻R1的阻值是　 　?；当V1表的示数为4V时，滑动变阻器消耗的电功率是　 　W，此时，电阻R1在10min内产生的热量为　 　J。
23．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是　 　，电阻R1的阻值是　 　，电阻R2的阻值是　 　。
24．如图所示是插入式电阻箱的结构示意图。实验时需要12欧电阻，应将图中电阻箱上的　 　号铜塞同时拔去，也可将　 　号铜塞同时拔去。
25．如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A．则两个电阻的连接方式是　 　。若要增大电流表的读数，可以采取的措施有　 　。

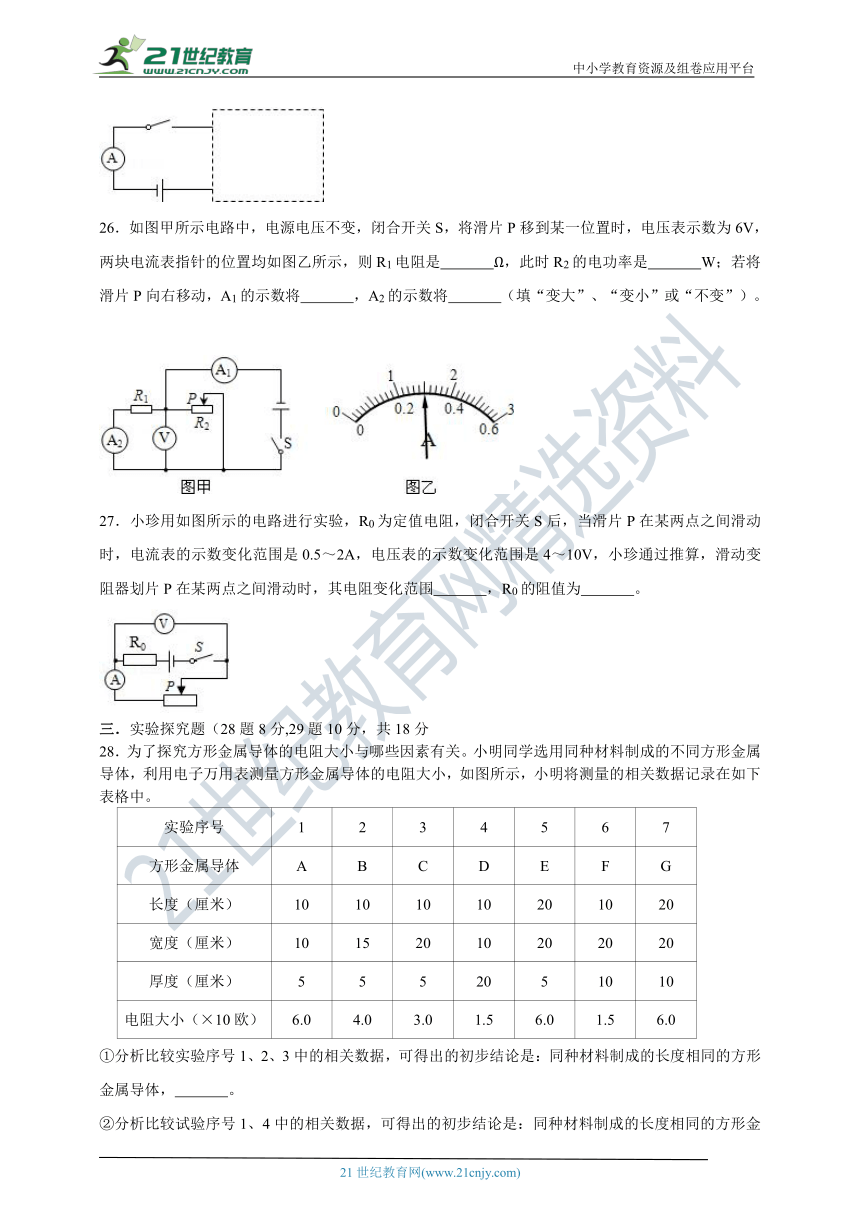

26．如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是　 　Ω，此时R2的电功率是　 　W；若将滑片P向右移动，A1的示数将　 　，A2的示数将　 　（填“变大”、“变小”或“不变”）。
27．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V，小珍通过推算，滑动变阻器划片P在某两点之间滑动时，其电阻变化范围　 　，R0的阻值为　 　。
三．实验探究题（28題8分,29題10分，共18分
28．为了探究方形金属导体的电阻大小与哪些因素有关。小明同学选用同种材料制成的不同方形金属导体，利用电子万用表测量方形金属导体的电阻大小，如图所示，小明将测量的相关数据记录在如下表格中。
实验序号
1
2
3
4
5
6
7
方形金属导体
A
B
C
D
E
F
G
长度（厘米）
10
10
10
10
20
10
20
宽度（厘米）
10
15
20
10
20
20
20
厚度（厘米）
5
5
5
20
5
10
10
电阻大小（×10欧）
6.0
4.0
3.0
1.5
6.0
1.5
6.0
①分析比较实验序号1、2、3中的相关数据，可得出的初步结论是：同种材料制成的长度相同的方形金属导体，　 　。
②分析比较试验序号1、4中的相关数据，可得出的初步结论是：同种材料制成的长度相同的方形金属导体，　 　。
③根据实验序号4、6或5、7中的数据，分析比较方形金属导体宽度与厚度的乘积及相关条件，可得出的初步结论是：同种材料制成的长度相同的方形金属导体，　 　。
④小明认为方形金属导体的电阻可能还与材料有关，小明为了验证自己的想法，需添加　 　的方形金属导体继续实验。
29．某同学利用如图所示的电路探究“电流与电压、电阻的关系”。
（1）实验开始时，滑动变阻器的作用是　 　；在探究通过导体的电流与导体两端电压关系时，滑动变阻器的作用是　 　；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是　 　。（从下列的选项中选择相应的字母填入）
A．改变电路中的电流 B．改变电阻两端的电压
C．控制电阻两端的电压一定 D．保护电路
（2）小明将10Ω的电阻接入电路中，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数，此过程小明实际探究的问题是电流与　 　的关系
（3）小明又一次探究活动后，得到的实验记录记录在下表中。分析表中的数据，你能得出的结论是　 　
电流I/A
1.20
0.60
0.40
0.30
0.24
0.20
电阻R/Ω
5
10
15
20
25
30
四．分析计算题(30题6分,31題8分，共14分)
30．灯泡L1上标有“80Ω 0.1A”，灯泡L2上标有“20Ω 0.2A”。将它们并联接在某电源两端，在不损坏灯泡的情况下，恰使其中的一只小灯泡正常发光。求：
（1）电源电压是多大？
（2）此时干路电流是多大？
31．如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1＝5Ω，灯泡电阻R2＝8Ω，滑动变阻器的最大阻值R3＝20Ω。
（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；
（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？
参考答案
1．解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器；
故选：C。
2．解：因为并联电路电阻的关系为：＝+，
所以并联电路的总电阻小于任一支路电阻，即小于最小的电阻，故总电阻小于0.1Ω。
故选：B。
3．解：A、开关能同时控制两盏灯，两灯并联，若一盏灯的灯丝断了，不影响另一盏灯的工作，故A符合题意；
B、两灯泡串联，互相影响，故B不符合题意；
C、两灯并联，但开关不能同时控制两盏灯，故C不符合题意；
D、两灯泡串联，故D不符合题意。
故选：A。
4．解：两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻同时变化，所以之比仍是3：1；所以A、C、D不符合题意，只有B符号题意；
故选：B。
5．解：
AB、影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故AB错误；
C、由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；
D、电阻是导体本身的一种属性，与所加电压无关，故D错误。
故选：C。
6．解：滑动变阻器有四个接线柱，使用时选择上面一个接线柱和下面一个接线柱，即“一上一下”不能同上或同下。
故选：A。
7．解：灯泡正常发光，说明电路为通路；
伏特表有示数，说明电压表的两个接线柱和电源的两极相连；
安培表指针几乎不动，综合上述分析可知，电路故障为安培表被短路。
故选：A。
8．解：
A 如果L1短路，L2断路，两灯都不亮，电压表测量电源电压。此选项符合题意；
B 如果L1断路，L2短路，电压表也断路示数为零。此选项不符合题意；
C 如果L1、L2都断路，整个电路断路，电压表示数为零。此选项不符合题意；
D 如果L1、L2都短路，会烧坏电源，电压表示数为零。此选项不符合题意。
故选：A。
9．解：A、保险丝太粗了，即保险丝更不容易烧断，故错误；
B、开关和用电器是串联连接，是控制电路的通断，因此开关不会造成短路，故不符合题意。
C、台灯插头未插入插座时室内电灯正常发光，因此插座处没有短路，故不合题意；
D、在台灯插头插入插座，闭合开关后，室内其他电灯熄灭，保险丝熔断，该现象说明不是插头短路，是灯座短路造成的。故符合题意；
故选：D。
10．解：（1）电压表V串联总电压，电压表V1测量灯泡两端的电压，电压表V的指针比电压表V1偏转的小，电压表V一定选择的大量程0﹣15V，电压表V1一定选择的小量程0﹣3V。
（2）电压表V使用的量程0﹣15V，每一个大格代表5V，每一个小格代表0.5V，示数是6V．电压表V1使用的量程0﹣3V，每一个大格代表1V，每一个小格代表0.1V，示数是2.4V。
（3）电阻两端的电压是：U2＝U﹣U1＝6V﹣2.4V＝3.6V。
电路中的电流是：I＝。
故选：D。
11．解：电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关。
故选：D。
12．解：等效电路图如下图所示：
当滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大；
根据I＝可知，电路中的电流变小，即电流表的示数变小；
根据U＝IR可知，定值电阻两端的电压变小；
根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大。
故选：D。
13．解：A、B、每多开一盏灯，多增加了一个支路，相当于增加了原来的横截面积，总电阻减小，故A错误，B正确；
C、家庭总电压保持220V不变，故C错误；
D、每多开一盏灯，增加一个支路，增加了一个电流，其它支路电流不变，总电流增大，故D错误。
故选：B。
14．解：AD、开关闭合后，两灯泡并列连接，故两灯泡并联；
B、开关断开后，两灯泡并联连接；开关闭合后，导线直接将电源两极连接起来，即形成了电源短路；
C、开关断开时，两灯泡串联，开关闭合后，将其中一个灯泡短路，即为另一个灯泡的基本电路。
故选：B。
15．解：
A、导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作。故A不符合题意；
B、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；
C、导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；
D、导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故D符合题意。
故选：D。
16．解：
A、由图当只闭合S1时，只有R1连入电路，电流表测其电流，
根据I＝，R1的阻值为：R1＝＝＝10Ω，故A错误；
BCD、闭合开关S1和S2时，R1与R2并联，电流表测干路电流，
所以U＝U1＝U2＝3V，
通过R1的电流不变：I1＝0.3A，故C错误；
所以I2＝I′﹣I1＝0.5A﹣0.3A＝0.2A，故D错误；
R2＝＝＝15Ω，故B正确。
故选：B。
17．解：
（1）导体电阻由导体材料、长度与横截面积决定，与电压和电流无关，故AB错误；
（2）导体电阻受温度影响，随温度升高而变大，随温度降低而减小，当灯泡电压减小时，灯泡实际功率变小，温度降低，电阻变小，故C正确，D错误；
故选：C。
18．解：小明同学测出三处电流之后，为避免结论的片面性和偶然性，应多测几组实验数据，所以应换用不同规格的小灯泡，再测出几组电流值，分析得出结论，AB错误，D正确；
换用更大量程，只能增大误差，所以C错误。
故选：D。
19．解：
A、当开关闭合时，R0短路，电压表测电源电压，设此时示数为U1，当开关断开时，R0与RX串联，电压表测RX的电压，设此时示数为U2，则此时R0两端的电压为U1﹣U2。
根据串联电路电流处处相等可列出等式：＝，推导得出RX＝R0，故此电路可以测出RX阻值。
B、当开关闭合时，RX被短路，电压表测电源电压，当开关断开时，RX与R0串联，电压表仍测电源电压，无法推导出通过RX的电流，故此电路不能测出RX阻值。
C、当开关掷到1档时，只有RX接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2档时，RX与R0串联，电压表测RX的电压，设此时示数为U2，则此时R0两端电压为U1﹣U2。
根据串联电路电流处处相等可列出等式：＝，推导得出RX＝R0，故此电路可以测出RX阻值。
D、当开关掷到1档时，只有R0接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2档时，RX与R0串联，电压表测R0的电压，设此时示数为U2，则此时RX两端电压为U1﹣U2。
根据串联电路电流处处相等可列出等式：＝，推导得出RX＝R0，故此电路可以测出RX阻值。
故选：B。
20．解：（1）由于电流表的量程为0﹣0.6A，滑动变阻器R0允许通过的最大电流为0.5A，
所以，电路中允许达到的最大电流不能超过0.5A，
又因为电压表的量程为0﹣3V，P不能滑到左端（连入电阻不能为0），当UR＝3V时，I′＝＝＝0.3A，
所以，电路中的最大电流为0.3A，即当U1＝3V时，所以通过电阻R的电流最大值为0.3A，故C错误；
这时，滑动变阻器两端的电压为U2＝U﹣UR＝6V﹣3V＝3V，
滑动变阻器接入电路的最小电阻为R2最小＝＝＝10Ω，故AD错误；
（2）当滑片P在右端（电阻全连入为20Ω ），此时电路中的电阻最大，电流最小，
则Imin＝＝＝＝0.2A，
由欧姆定律得：U1min＝IminR1＝0.2A×10Ω＝2V，
则电压表示数变化量的最大值为UR﹣Umin＝3V﹣2V＝1V，故B正确。
故选：B。
21．解：（1）当滑片位于最上端时，电阻R0与滑动变阻器的最大阻值串联，伏特表测R0两端的电压；
此时电路中的电流：
I＝＝＝2A，
R0两端的电压，即伏特表读数的最小值：
Umin＝U0＝IR0＝2A×10Ω＝20V。
（2）当滑片位于最下端时，电路为R0的简单电路，电压表测电源的电压，
所以伏特表的最大示数Umax＝220V。
故答案为：20V；220V。
22．解：由图甲所示电路图可知，当滑动变阻器的滑片P，向右移动时，连入电阻变大，电路中电流变小，R1两端的电压同时变小，电源电压保持不变，R2两端的电压就要变大；
由图象可知，∵I＝，∴R1的阻值R1＝＝＝10Ω；
由图乙所示图象可知，V1表的示数为4V时，电路电流为0.4A，
滑动变阻器两端电压U2＝2V，
滑动变阻器消耗的功率P2＝U2I＝2V×0.4A＝0.8W；
电阻R1在t＝10min＝600s内产生的热量：
Q＝W＝U1It＝4V×0.4A×600s＝960J；
故答案为：10； 0.8；960。
23．解：
（1）由电路图可知，当S接1时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流；
由图乙可知，电源的电压U＝6V，电路中的电流I＝0.6A，则R＝＝＝10Ω；
（2）当S接2时，两电阻串联，电压表测R1两端的电压，电流表测串联电路的电流；
由图乙可知，电阻R2的两端电压为U′＝6V﹣2V＝4V，电路中的电流I′＝0.2A，
R2的阻值：R2＝＝＝20Ω。
故答案为：6V；10Ω；20Ω。
24．解：实验时需要12欧的电阻，按电阻箱上的数据，2+4+6＝12；3+4+5＝12，所以拨出相应的铜塞即可，有两种方法。
故答案为：1、3、5；2、3、4。
25．解：因为把10Ω的阻值接入3V电源两端时，电阻中的电流为I＝＝，而串联电路的总电阻比任何一个电阻都大，电流则会小于0.3A，而并联电路总电阻比任何一个电阻都小，则电流会比0.3A大，又因为0.2A＜0.3A，所以电阻的连接为串联。
若要增大电流表的读数，可以采取的措施有增大电压或只接一个电阻或将两电阻并联。
故答案为：串联，增大电压或只接一个电阻或将两电阻并联。
26．解：R1和R2并联，A1测总电流，则可知I1一定大于I2，而两表指针位置相同，则两表肯定量程不同，A1为0～3A，A2为0～0.6A。
则可知I1＝1.5A，I2＝0.3A。
由欧姆定律得：R1＝＝＝20Ω；
由并联电路的特点可得，R2中的电流为I3＝I1﹣I2＝1.5A﹣0.3A＝1.2A。
则R2上的电功率P＝UI3＝6V×1.2A＝7.2W；
若滑片向右移动，则接入电阻变大，电压不变，故R1中电流不变，R2中电流减小，则总电流减小；即A1示数变小，A2示数不变。
故答案为：20，7.2，变小，不变。
27．解：由电路图可知，滑动变阻器与定值电阻R0串联，电流表测电路电流，电压表测滑动变阻器两端电压；
（1）滑动变阻器接入电路阻值越大（小），由电阻串联和欧姆定律，电路电流越小（大），R0的电压越小（大），由串联电路电压的规律，电压表示数越大（小）；
由于电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V，
则由公式I＝得变阻器连入的最小电阻：
R最小＝＝＝2Ω，变阻器连入的最大电阻：
R最大＝＝＝20Ω，
所以，变阻器连入电路的电阻变化范围为2～20Ω；
（2）由串联电路的电压特点和I＝得电源电压：
U总＝U最小+I最大R0＝4V+2A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U总＝U最大+I最小R0＝10V+0.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②解得：R0＝4Ω。
故答案为：2～20Ω；4Ω。
28．解：
（1）分析比较实验序号1、2、3中的相关数据，可得出的初步结论是：同种材料制成的长度相同的方形金属导体，厚度相同时，宽度越大电阻越小，电阻大小与宽度成反比；
（2）分析比较试验序号1、4中的相关数据，可得出的初步结论是：同种材料制成的长度相同的方形金属导体，宽度相同时，厚度越大，电阻越小；
（3）根据实验序号4、6或5、7中的数据，分析比较方形金属导体宽度与厚度的乘积及相关条件，可得出的初步结论是：同种材料制成的长度相同的方形金属导体，宽度与厚度的乘积相同，电阻大小相等；
（4）小明认为方形金属导体的电阻可能还与材料有关，小明为了验证自己的想法，根据控制变量法，需控制金属块的长度、宽度、厚度相同，而材料不同，故需添加与金属导体A（或B）的长度、宽度和厚度均相同的不同材料的方形金属导体继续实验。
故答案为：（1）厚度相同时，电阻大小与宽度成反比；
（2）宽度相同时，厚度越大，电阻越小；
（3）宽度与厚度的乘积相同时，电阻大小相等；
（4）与金属导体A（或B）的长度、宽度和厚度均相同的不同材料。
29．解：（1）实验开始时，滑动变阻器的作用是保护电路；
在探究通过导体的电流与导体两端电压关系时，为得出普遍性的结论，要多次测量，故滑动变阻器的作用是改变电路中的电流和改变电阻两端的电压，选BC；
在探究通过导体的电流与导体电阻关系时，要控制电阻的电压不变，故滑动变阻器的作用是控制电阻两端的电压一定，选C；
（2）小明将10Ω的电阻接入电路中，即控制电阻大小，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数，此过程小明实际探究的问题是电流与电压的关系；
（3）根据实验记录的数据，电流与电阻之积为：
U＝IR＝1.20A×5Ω＝﹣﹣﹣﹣﹣＝0.20A×30Ω＝6V，为一定值，故得出的结论是电压不变时，电流与电阻成反比。
故答案为：（1）保护电路；AB；C；（2）电压；（3）电压不变时，电流与电阻成反比。
30．解：
（1）∵I＝，
∴两只灯泡的额定电压分别：
U1＝I1R1＝0.1A×80Ω＝8V，U2＝I2R2＝0.2A×20Ω＝4V；
要求两只灯泡并联，并且在不损坏灯泡的情况下，一只灯泡正常发光，
∴电源电压U＝U2＝4V；
（2）两只灯泡并联的总电阻：
R＝＝＝16Ω，
干路电流：
I＝＝＝0.25A。
答：（1）电源电压为4V；
（2）干路电流为0.25A。
31．解：（1）开关S1断开，S2闭合时，R2与R3串联，电压表测R3两端的电压，电流表测电路中的电流，
由I＝可得，变阻器连入电路的电阻：
R3＝＝＝10Ω，
因为串联电路中总电阻等于各分电阻之和，
所以，电源的电压：U＝I（R2+R3）＝0.25A×（8Ω+10Ω）＝4.5V；
（2）将开关S1闭合，S2断开时，R1与R3串联，电压表测R3两端的电压，电流表测电路中的电流，
电流表量程0﹣0.6A，电路中的电流最大为0.6A，此时滑动变阻器接入电路中的电阻最小，
I′＝＝＝0.6A，
所以，滑动变阻器接入电路中的最小阻值为2.5Ω，
电压表量程0﹣3V，滑动变阻器全部接入电路中电阻最大，
电路中的电流：
I″＝I滑＝IL′＝＝＝0.3A，
滑动变阻器全部接入电路中的最大值：R滑最大＝＝＝10Ω，
变阻器的电阻变化范围是：2.5～10Ω。
答：（1）电源电压是4.5V，滑动变阻器接入电路中的电阻值是10Ω；
（2）滑动变阻器接入电路中的阻值变化范围是2.5～10Ω。
