第六章《常见的光学仪器》单元测试题
一、单选题（每小题只有一个正确答案）
1．光学知识在日常生活中有着许多的应用，下列说法中错误的是（ ）
A．在睛朗的夏日中午，往花的叶子上浇水时，水滴会使阳光会聚，常会把叶子烧焦
B．小汽车驾驶室前挡风玻璃不采用竖直安装可以排除像的干扰
C．做光学实验时，如果环境暗一些，研究的物体亮一些，那么物体的像会更清晰些
D．物体被毛玻璃遮住后看不见了是因为毛玻璃是不透光的
2．如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件（ ）
A．一定是凹透镜 B．一定是凸透镜
C．可能是凸透镜或凹透镜 D．可能是厚平板玻璃
3．人眼能看到物体是因为物体在眼睛的视网膜上形成（ ）
A．倒立等大的实像 B．正立缩小的实像
C．倒立缩小的实像 D．正立缩小的虚像
4．如图所示的6块光学元件．要使如图的光路图成立，虚线框内应单独放入的镜是（ ）
A．1或3 B．2或4 C．1或2 D．5或6
5．用幻灯机放映幻灯片时,银幕上出现的是正常画面,但若有一个小虫正好飞落在凸透镜镜片上,此时对画面的影响为（ ）
A．几乎无影响 B．画面上有只小虫 C．画面上有小虫,但不清晰 D．画面变得模糊

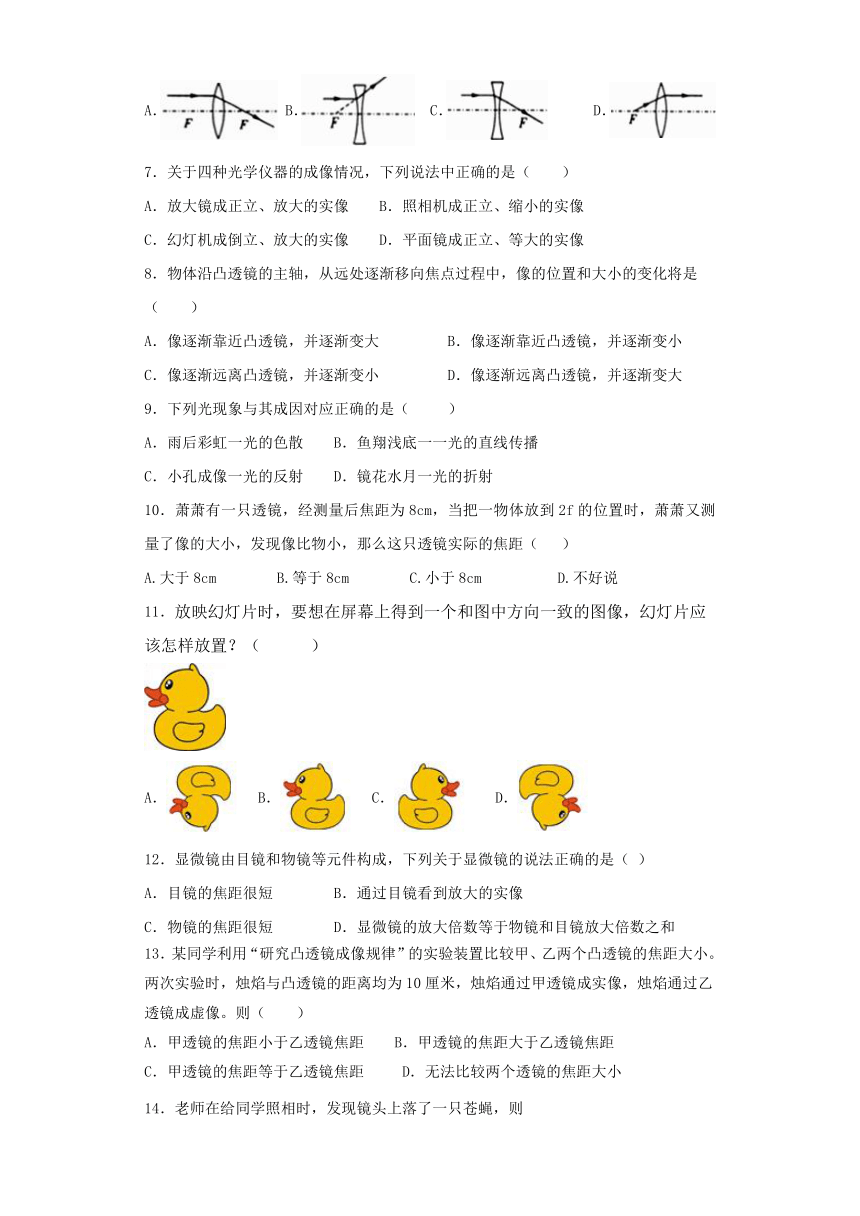

6．下列关于凸透镜或凹透镜的几幅光路图中，错误的是（ ）
A． B． C． D．
7．关于四种光学仪器的成像情况，下列说法中正确的是（ ）
A．放大镜成正立、放大的实像 B．照相机成正立、缩小的实像
C．幻灯机成倒立、放大的实像 D．平面镜成正立、等大的实像
8．物体沿凸透镜的主轴，从远处逐渐移向焦点过程中，像的位置和大小的变化将是（ ）
A．像逐渐靠近凸透镜，并逐渐变大 B．像逐渐靠近凸透镜，并逐渐变小
C．像逐渐远离凸透镜，并逐渐变小 D．像逐渐远离凸透镜，并逐渐变大
9．下列光现象与其成因对应正确的是（ ）
A．雨后彩虹一光的色散 B．鱼翔浅底一一光的直线传播
C．小孔成像一光的反射 D．镜花水月一光的折射
10．萧萧有一只透镜，经测量后焦距为8cm，当把一物体放到2f的位置时，萧萧又测量了像的大小，发现像比物小，那么这只透镜实际的焦距（ ）
A.大于8cm B.等于8cm C.小于8cm D.不好说
11．放映幻灯片时，要想在屏幕上得到一个和图中方向一致的图像，幻灯片应该怎样放置？（ ）
A． B． C． D．
12．显微镜由目镜和物镜等元件构成，下列关于显微镜的说法正确的是（ ）
A．目镜的焦距很短 B．通过目镜看到放大的实像
C．物镜的焦距很短 D．显微镜的放大倍数等于物镜和目镜放大倍数之和
13．某同学利用“研究凸透镜成像规律”的实验装置比较甲、乙两个凸透镜的焦距大小。两次实验时，烛焰与凸透镜的距离均为10厘米，烛焰通过甲透镜成实像，烛焰通过乙透镜成虚像。则（ ）
A．甲透镜的焦距小于乙透镜焦距 B．甲透镜的焦距大于乙透镜焦距
C．甲透镜的焦距等于乙透镜焦距 D．无法比较两个透镜的焦距大小
14．老师在给同学照相时，发现镜头上落了一只苍蝇，则 （ ）
A．照出的相片上有一只放大的苍蝇 B．照出的相片上有一只缩小的苍蝇
C．照片上没有苍蝇，只是照片略暗一些 D．无法判断

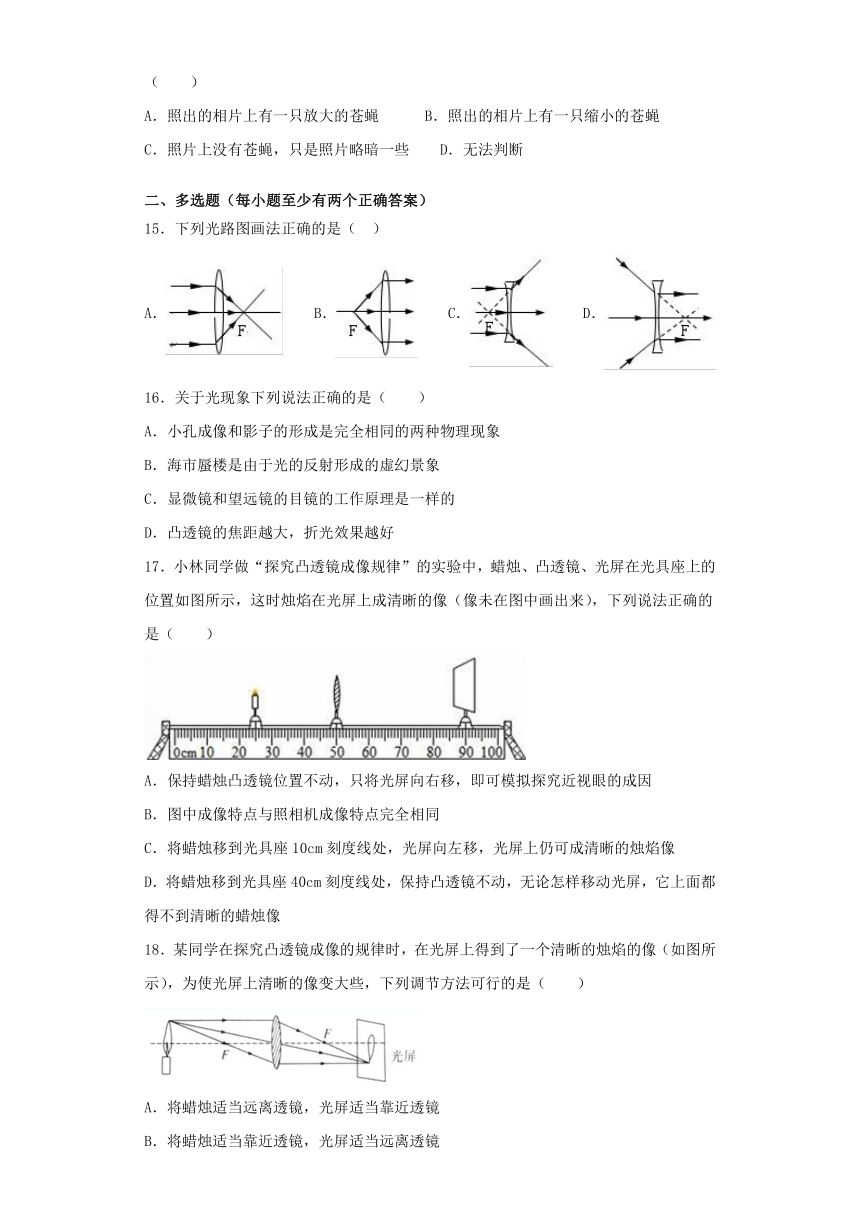

二、多选题（每小题至少有两个正确答案）
15．下列光路图画法正确的是（ ）
A． B． C． D．
16．关于光现象下列说法正确的是（ ）
A．小孔成像和影子的形成是完全相同的两种物理现象
B．海市蜃楼是由于光的反射形成的虚幻景象
C．显微镜和望远镜的目镜的工作原理是一样的
D．凸透镜的焦距越大，折光效果越好
17．小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（ ）
A．保持蜡烛凸透镜位置不动，只将光屏向右移，即可模拟探究近视眼的成因
B．图中成像特点与照相机成像特点完全相同
C．将蜡烛移到光具座10cm刻度线处，光屏向左移，光屏上仍可成清晰的烛焰像
D．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像
18．某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是（ ）
A．将蜡烛适当远离透镜，光屏适当靠近透镜
B．将蜡烛适当靠近透镜，光屏适当远离透镜
C．将透镜适当靠近蜡烛
D．将透镜适当靠近光屏

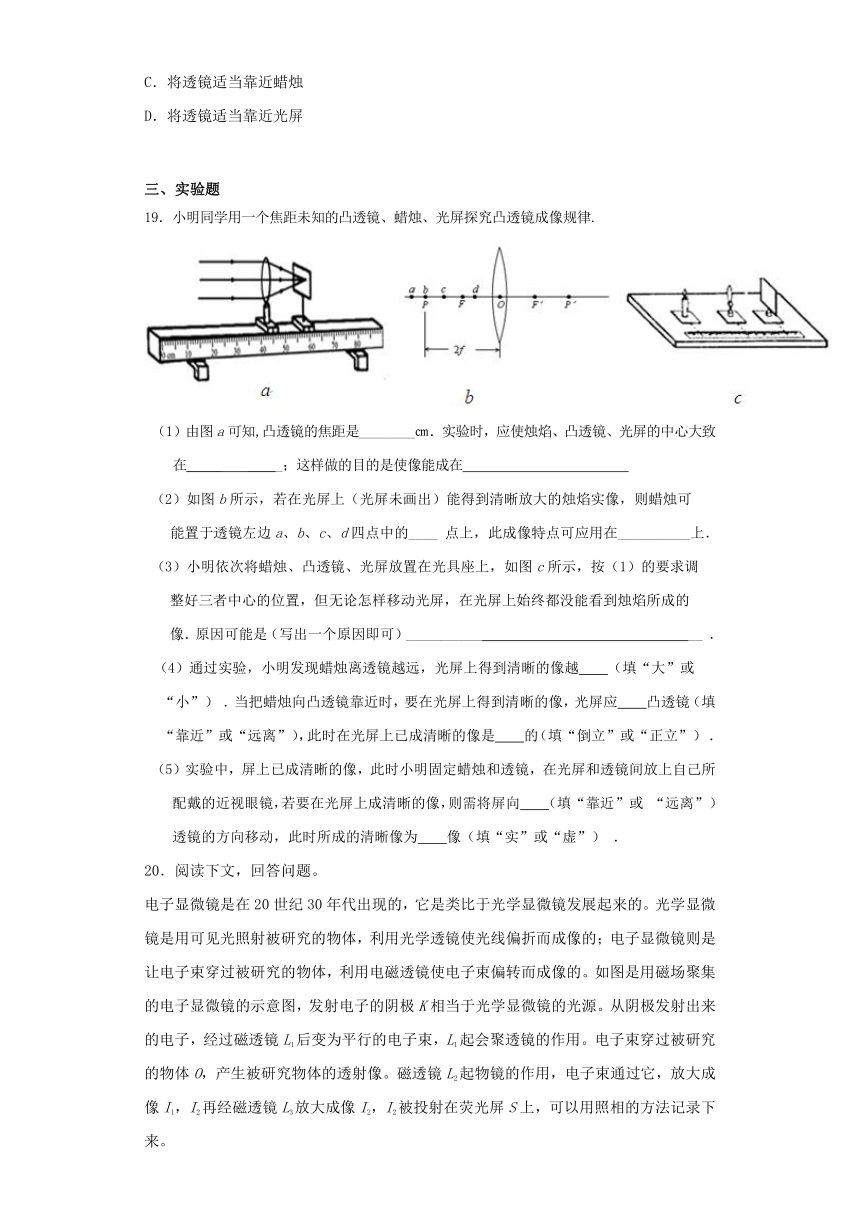

三、实验题
19．小明同学用一个焦距未知的凸透镜、蜡烛、光屏探究凸透镜成像规律.
（1）由图a可知,凸透镜的焦距是________㎝．实验时，应使烛焰、凸透镜、光屏的中心大致在_____ _____；这样做的目的是使像能成在
（2）如图b所示，若在光屏上（光屏未画出）能得到清晰放大的烛焰实像，则蜡烛可
能置于透镜左边a、b、c、d四点中的____ 点上，此成像特点可应用在__________上．
（3）小明依次将蜡烛、凸透镜、光屏放置在光具座上，如图c所示，按（1）的要求调
整好三者中心的位置，但无论怎样移动光屏，在光屏上始终都没能看到烛焰所成的
像．原因可能是（写出一个原因即可）___________ __ ．
（4）通过实验，小明发现蜡烛离透镜越远，光屏上得到清晰的像越 （填“大”或“小”） ．当把蜡烛向凸透镜靠近时，要在光屏上得到清晰的像，光屏应 凸透镜（填“靠近”或“远离”），此时在光屏上已成清晰的像是 的（填“倒立”或“正立”） ．
（5）实验中，屏上已成清晰的像，此时小明固定蜡烛和透镜，在光屏和透镜间放上自己所配戴的近视眼镜，若要在光屏上成清晰的像，则需将屏向 （填“靠近”或 “远离”） 透镜的方向移动，此时所成的清晰像为 像（填“实”或“虚”） ．

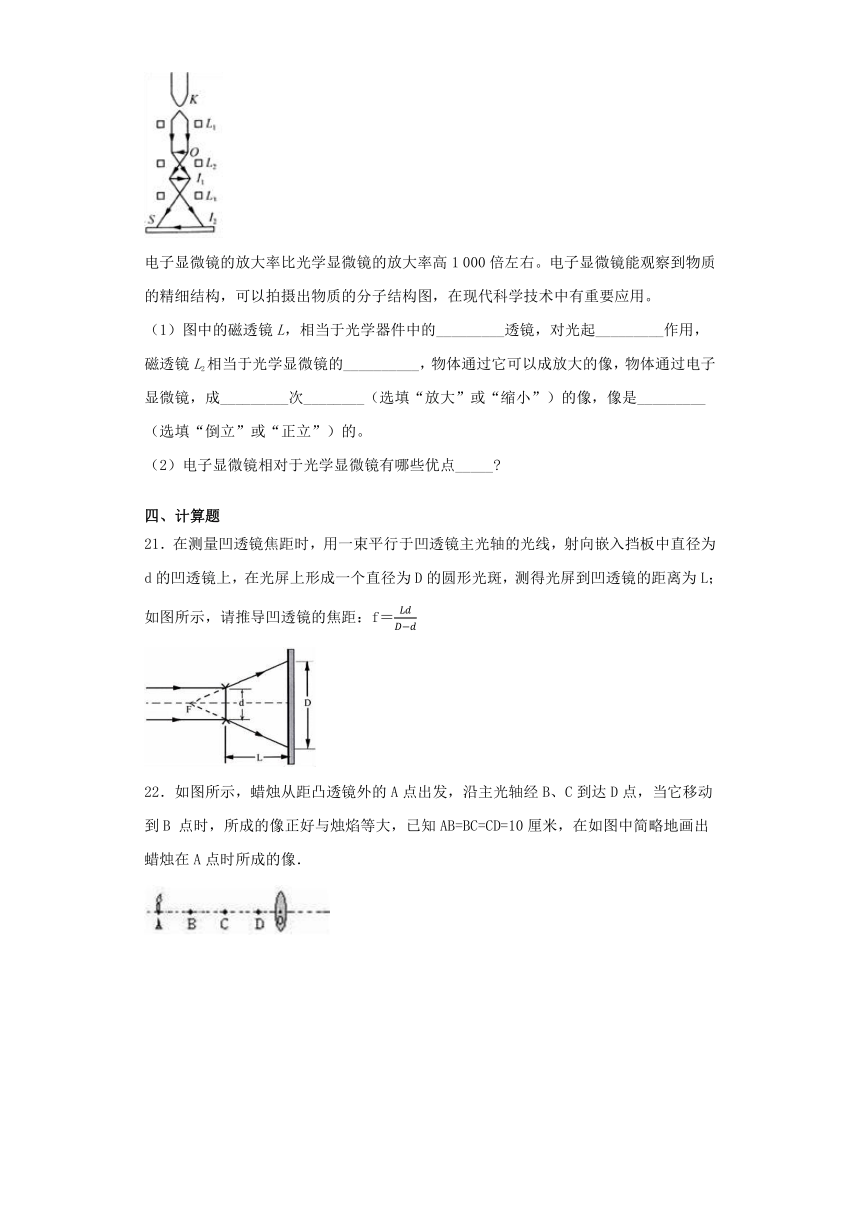

20．阅读下文，回答问题。
电子显微镜是在20世纪30年代出现的，它是类比于光学显微镜发展起来的。光学显微镜是用可见光照射被研究的物体，利用光学透镜使光线偏折而成像的；电子显微镜则是让电子束穿过被研究的物体，利用电磁透镜使电子束偏转而成像的。如图是用磁场聚集的电子显微镜的示意图，发射电子的阴极K相当于光学显微镜的光源。从阴极发射出来的电子，经过磁透镜L1后变为平行的电子束，L1起会聚透镜的作用。电子束穿过被研究的物体O，产生被研究物体的透射像。磁透镜L2起物镜的作用，电子束通过它，放大成像I1，I2再经磁透镜L3放大成像I2，I2被投射在荧光屏S上，可以用照相的方法记录下来。
电子显微镜的放大率比光学显微镜的放大率高1 000倍左右。电子显微镜能观察到物质的精细结构，可以拍摄出物质的分子结构图，在现代科学技术中有重要应用。
（1）图中的磁透镜L，相当于光学器件中的_________透镜，对光起_________作用，磁透镜L2相当于光学显微镜的__________，物体通过它可以成放大的像，物体通过电子显微镜，成_________次________（选填“放大”或“缩小”）的像，像是_________（选填“倒立”或“正立”）的。
（2）电子显微镜相对于光学显微镜有哪些优点_____?
四、计算题
21．在测量凹透镜焦距时，用一束平行于凹透镜主光轴的光线，射向嵌入挡板中直径为d的凹透镜上，在光屏上形成一个直径为D的圆形光斑，测得光屏到凹透镜的距离为L；如图所示，请推导凹透镜的焦距：f＝LdD?d
22．如图所示，蜡烛从距凸透镜外的A点出发，沿主光轴经B、C到达D点，当它移动到B 点时，所成的像正好与烛焰等大，已知AB=BC=CD=10厘米，在如图中简略地画出蜡烛在A点时所成的像．
参考答案
1．D
【解析】
【详解】
A、小水珠对光线有会聚作用，可以使平行的太阳光会聚在一起，会聚点的温度较高从而使叶片被烧焦，所以如果晴朗的夏日中午，往树或花的叶子上浇水，常常会把叶子烧焦。故A正确；
B、汽车驾驶室前边的挡风玻璃如果竖直安装，则在运动过程中会有很大的阻力，而且车内物体在挡风玻璃里成的虚像在车的前方影响驾驶员的视线。如果不采用竖直安装，不仅可以减小阻力，而且驾驶室内物体的像在车的前上方，有利于驾驶员驾驶。故B正确；
C、做光学实验时，如果环境暗一些，研究的物体亮一些，那么物体的所成的像会更清晰些，故C正确；
D、由物体射向“毛玻璃”的光，在“毛玻璃”的表面发生了漫反射，方向不固定，形成散射。不是因为毛玻璃是不透光的，故D错误。
故选：D。
2．C
【解析】
【分析】
根据凸透镜和凹透镜对光线的作用进行分析：凸透镜对光线有会聚作用；凹透镜对光线有发散作用．
【详解】
凸透镜对光线有会聚作用，若M在焦点外，平行光线会聚在焦点继续传播，M离焦点越远，则光斑越大，所以可能是凸透镜，此时M在焦点外某一距离处，A错误；
由题意知，光线经过光学元件后形成了比圆孔P大的圆形光斑，可能是光学器件对光线有发散作用，则可能是凹透镜，B错误；
光透过厚平板玻璃后，仍平行射出，光斑的大小不变，所以D错误。
故选C.
3．C
【解析】
【分析】
要解答本题需掌握：人眼的晶状体相当于凸透镜，视网膜相当于光屏，物体在视网膜上成倒立、缩小的实像．
【详解】
人眼是一部照相机，物体在人眼的视网膜上成倒立、缩小的实像。故选C.
4．A
【解析】由光路图可知，光线能透过该镜，所以该镜为透镜．又平行光线经过透镜折射后会聚在焦点上，所以该透镜为凸透镜，1、3均为凸透镜，故选A。
5．A
【解析】
【详解】
小虫正好飞落在凸透镜镜片上，挡住凸透镜的一小部分，物体上任一点射向凸透镜的其它部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，由于挡住的折射光线很少，会聚成的像变化不大。故选A.
【点睛】
物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．当挡住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．
6．C
【解析】
【详解】
A、平行于主光轴的光线经凸透镜折射后折射光线过焦点，此选项是正确的；B、平行于凹透镜主光轴的光线折射后折射光线反向延长过焦点，此选项是正确的；C、平行于凹透镜主光轴的光线折射后折射光线反向延长过焦点，此选项是错误的； D、过凸透镜焦点的光线折射后折射光线平行于主光轴，此选项是正确的；故选C．
7．C
【解析】
【分析】
（1）掌握凸透镜成像的三种情况和应用：
U＞2f，成倒立、缩小的实像，应用于照相机和摄像机。
2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪。
U＜f，成正立、放大的虚像，应用于放大镜。
（2）平面镜成正立的、等大的虚像，制作穿衣镜和潜望镜。
【详解】
A、放大镜成正立、放大的虚像，故A错误；
B、照相机成倒立、缩小的实像。故B错误；
C. 幻灯机成倒立、放大的实像?，故C正确；
D、平面镜成正立、等大的虚像。故D错误。
故选：C
8．D
【解析】
试题分析：凸透镜成像时像的大小由物距大小决定，当物体向凸透镜靠近时，物距逐渐减小，像离凸透镜越来越远，像逐渐变大．
物体沿主光轴，从远处逐渐移向焦点过程中，物距越来越小，像离凸透镜的距离越来越远，像逐渐变大．
由上述特点可知选项A、B、C都不正确．
故选D．
考点：凸透镜成像的应用．
点评：本题主要考查对凸透镜成像条件的了解：
①当物距大于二倍焦距时，成倒立、缩小的实像；
②当物距等于二倍焦距时，成倒立、等小的实像；
③当物距小于二倍焦距、大于一倍焦距时，成倒立、放大的实像；
④当物距小于一倍焦距时，成正立、放大的虚像．
9．A
【解析】
分析：A、用光的色散的知识解释；
B、用光的折射的知识解释；
C、用光的直线传播的知识解释；
D、用光的反射的知识解释。
解答：A、雨后彩虹：是光的色散形成的，故A正确；
B、鱼翔浅底：是光的折射造成的，故B错误；
C、小孔成像是光的直线传播造成的，故C错误；
D、镜花水月是光的反射形成的虚像，故D错误。
故选：A。
【点睛】本题难度不大，解答时要分析各种现象的成因。
10．C
【解析】
试题分析：此时u=16cm，凸透镜成倒立、缩小、实像的条件是u＞2f，∴16cm＞2f，则f＜8cm。
考点：凸透镜成像特点
11．D
【解析】凸透镜成实像时，像与物比较，应该是上下左右都互换，所以放映幻灯时，要想使屏幕上出现放大的图片，幻灯片的插法应该是让鸭头向下，鸭尾向左，故选D。
12．C
【解析】试题分析：解答此题要明确显微镜的构造和成像原理：显微镜有物镜和目镜组成，目镜成的是正立、放大的虚像，显微镜的物镜成的是放大、倒立的实像．
解：显微镜的物镜焦距短，目镜焦距长，所以放在载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立放大的实像；显微镜通过物镜成倒立放大的实像，这个实像位于目镜的焦点之内，通过目镜成正立、放大的虚像；显微镜的放大倍数等于物镜、目镜放大倍数乘积．
故选C．
点评：本题考查了显微镜的物镜和目镜的成像特点．它们都是利用了凸透镜的成像规律．
（1）显微镜的物镜成放大实像，目镜成放大的虚像；
（2）放大倍数等于物镜、目镜放大倍数乘积．
13．A
【解析】
试题分析：烛焰与凸透镜的距离均为10cm，
烛焰通过甲透镜成实像，所以10cm＞f甲．
烛焰通过乙透镜成虚像，所以10cm＜f乙．
所以f乙＞f甲．
故选A．
考点：凸透镜成像规律及其探究实验．
点评：凸透镜成像时，一倍焦距分虚实，二倍焦距分大小．真正理解这个含义能顺利解题．
14．C
【解析】
【分析】
凸透镜成像时，u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．
照相机和摄像机镜头是否遮挡对像的大小没有影响，对像的亮暗有影响．
【详解】
老师在给同学照相时，发现镜头上落了一只苍蝇，照出来的人像大小不变，折射光线减少，像变得暗了一些。
故选C.
15．ABCD
【解析】平行于主光轴的光线经凸透镜折射后过焦点，故A正确。
过焦点的光线经凸透镜后平行于主光轴，故B正确。
平行于主光轴的光线经凹透镜折射后，折射光线反向延长线过焦点，故C正确。
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，故D正确。
答案为ABCD。
16．AC
【解析】
解答：小孔成像和影子的形成，都是光的直线传播形成的，所以A正确；
海市蜃楼是由于光在密度不均匀的空气中传播时，发生折射而引起的，所以B不正确；显微镜和望远镜的目镜的工作原理是一样的，都是起放大镜的作用，成正立、放大的虚像，所以C正确；凸透镜的焦距越大，折光效果越差，焦距越小，折光效果越强，所以D不正确。
故AC
17．CD
【解析】A. 保持蜡烛和光屏的位置不动，将凸透镜换成焦距较小的透镜，即可模拟探究近视眼的成因，故A错误；B. u2f，2f>u>f，所以20cm>f>12.5cm，当将蜡烛移到光具座40cm刻度线处，此时物距u=10cm点睛：光屏上能承接到的像是实像．凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．凸透镜成实像时，物距减小，像距增大，像变大；物距增大，像距减小，像变小．
18．BC
【解析】
根据凸透镜成实像的规律，要使成像大些，应该减小物距，增大像距，则像变大；
A. 将蜡烛适当远离透镜，光屏适当靠近透镜，是增大了物距，减小了像距，像会变小，故A错误；
B. 将蜡烛适当靠近透镜，光屏适当远离透镜，即减小物距，增大像距，则像变大，故B正确；
C. 将透镜适当靠近蜡烛，此时物距减小，像距增大，像会变大，故C正确；
D. 将透镜适当靠近光屏，此时物距增大，像距减小，像会变小，故D错误；
故选BC。
点睛：要掌握凸透镜成实像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小（反之像变大），这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大。
19．（1）15．同一水平直线上 ； 光屏中央
（2）C ，幻灯机（投影仪）．
（3）物距小于或等于一倍焦距．
（4） 小 ． 远离 ， 倒立 ．
（5） 远离 ， 实 ．
【解析】
试题分析：（1）根据焦距的定义，此时光屏到凸透镜的距离为焦距，f=60cm-45cm=15cm，在凸透镜成像规律实验中，须将蜡烛、凸透镜、光屏三者的中心放在同一高度上，以便使像成在光屏的中心．（2）根据题意，若在光屏上（光屏未画出）能得到清晰放大的烛焰实像，说明物体成像的特点是倒立放大的实像，此时物距应该在一倍焦距与二倍焦距之间，所以是C点，应用是幻灯机。（3）因当物体放在焦点之内时会成正立放大虚像，不会呈现在光屏上（4）根据物远像近像变小的特点，当物距变大时，像变小；当把蜡烛向凸透镜靠近时，要在光屏上得到清晰的像，光屏应远离凸透镜，能在光屏上成的像是实像，凸透镜中实像都是倒立的。（5）因近视眼镜即为凹透镜，凹透镜对光线有发散作用，当将近视眼镜放在光屏与凸透镜之间时，所成的像会向后移动，只有把光屏向后移才可接收到像。
考点：凸透镜成像的规律
点评：解决本题的关键是熟知凸透镜成像实验探究过程，以及注意事项。
20．凸 会聚 物镜 2 放大 正立 电子显微镜的放大率比光学显微镜的放大率高一千倍左右.
【解析】
解答：(1)由材料中的“L1起会聚透镜的作用,”可知上图中的磁透镜L1相当于凸透镜，对光起会聚作用；由“磁透镜L2起物镜的作用,电子束通过它,放大成像I1,I1再经磁透镜L3放大,第二次成像I2.I2被投射在荧光屏S上,可以用照相方法记录下来”可知,磁透镜L2相当于光学显微镜的物镜，物体通过它可成放大的像。物体通过电子显微镜，成2次放大，像是正立的。(2)电子显微镜相对光学显微镜来说有很多优点，例如：电子显微镜的放大率比光学显微镜的放大率高一千倍左右。电子显微镜能观察物质的精细结构，可以拍摄出物质的原子结构图，在现代科学技术中有重要的应用。
点睛：（1）由材料中的“L1起会聚透镜的作用，”可填写前两个空；由“磁透镜L2起物镜的作用，电子束通过它，放大成像I1，I1再经磁透镜L3放大，第二次成像I2．I2被投射在荧光屏S上，可以用照相方法记录下来”可填写后3个空．（2）由材料中“电子显微镜的放大率比光学显微镜的放大率高一千倍左右．电子显微镜能观察物质的精细结构，可以拍摄出物质的原子结构图，在现代科学技术中有重要的应用．”可得出结论．
21．见解析所示
【解析】
解答：平行于凹透镜主光轴的光线，经凹透镜折射后变得发散，但其反向延长线过焦点；将图中折射光线反向延长，与主光轴交与点F，则O、F之间的距离就是焦距f，如下图所示：
三角形A′B′F和三角形ABF相似，对应边成比例，则有FOFO'＝ABAB',即ff+L＝dD 解得：f＝LdD?d
点睛：要解决此题，需要掌握凹透镜有发散光线的作用；并且要掌握三条特殊的光线通过透镜的情况：①平行于主光轴的光线，通过凹透镜折射光线的反向延长线过焦点；②过光心的光线，传播方向不变；③过焦点的光线，通过凹透镜后平行于主光轴．
22．
【解析】解答：当把蜡烛移动到B 点时，所成的像正好与烛焰等大，则物距u=2f，由图知物距大约为30cm，则焦距大约为15cm，焦点为F；蜡烛在A点时，即蜡烛处于2倍焦距之外；由烛焰发出的光线，平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，两条折射光线的交点为烛焰的像，如图所示：
