1.3 网络中的信息载体、通信线路和连接设备 课件（21张幻灯片）

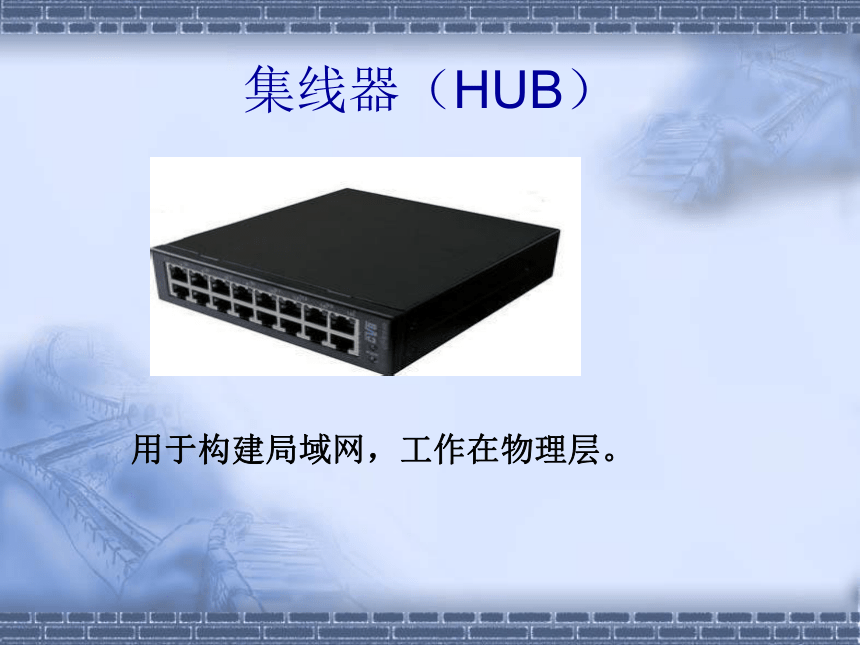

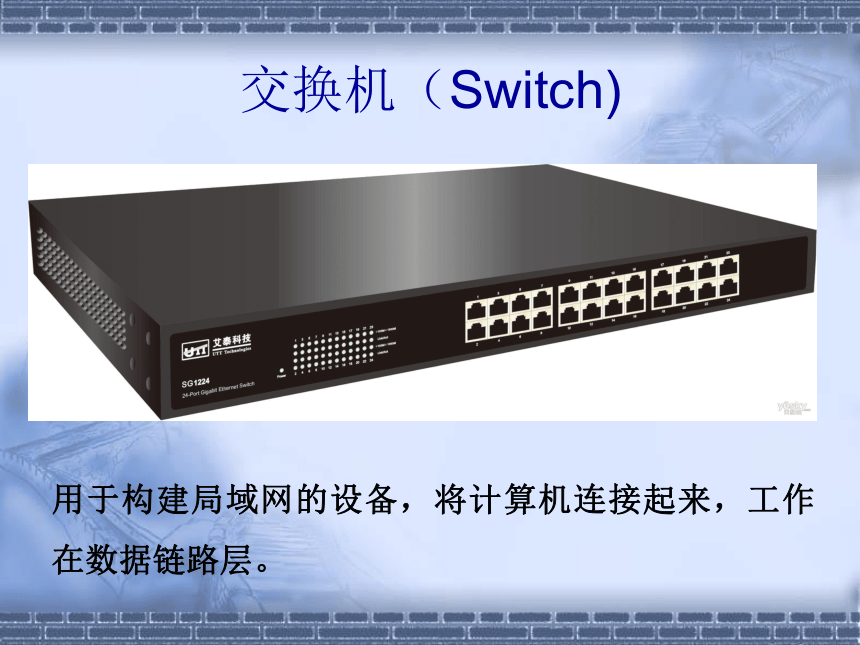

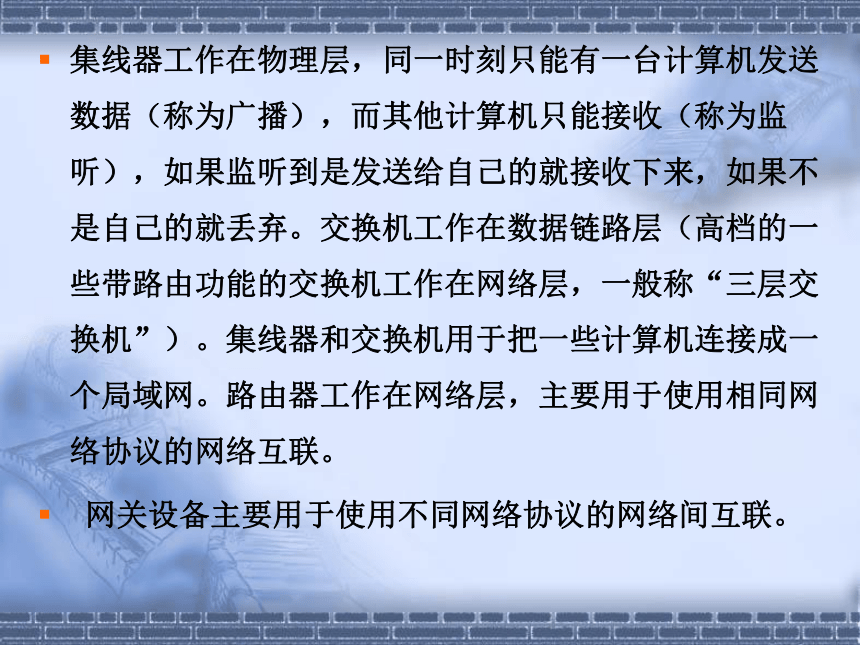

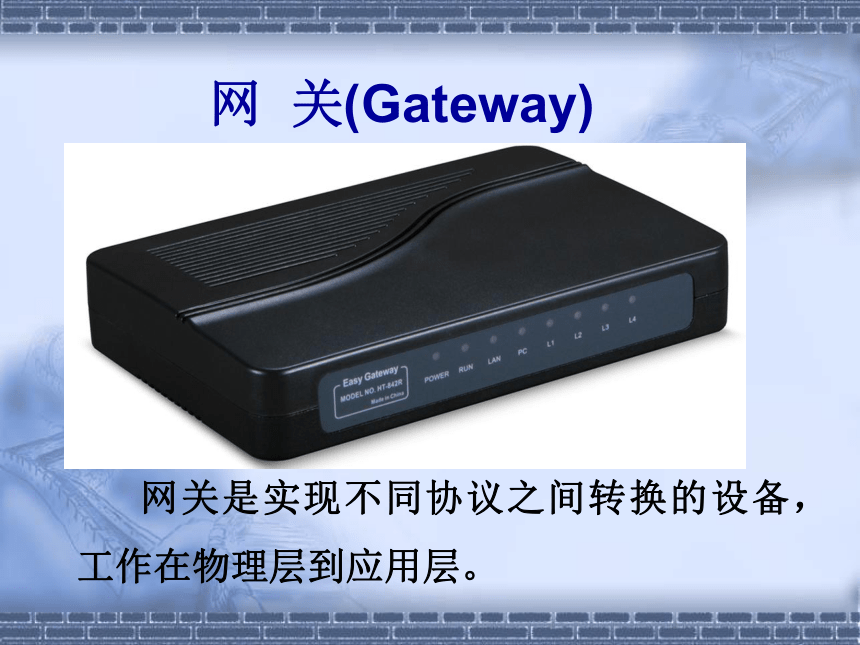

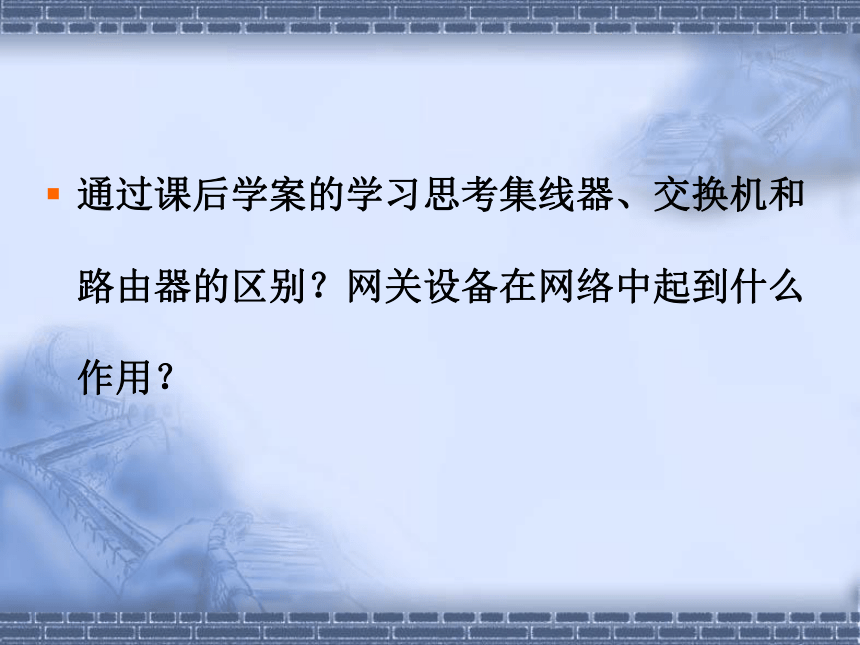

课件21张PPT。 网 络 连 接 设 备 我们生活在一个丰富多彩的网络技术世界中，网络已经融入到我们现代的生活。上几节课我们学习了一些网络的相关知识，大家想一想无处不在的网络是通过什么连接在一起的？ 网络连接设备 同学们通过课前学案的学习思考一下，网络连接设备有哪些？ 集线器、 交换机、路由器 和网关、电缆等交换机（Switch)用于构建局域网的设备，将计算机连接起来，工作在数据链路层。路由器(Router)实现具有相同或不同类型的网络的互联，工作在网络层。集线器（HUB）用于构建局域网，工作在物理层。网 关(Gateway) 网关是实现不同协议之间转换的设备，工作在物理层到应用层。通过课后学案的学习思考集线器、交换机和路由器的区别？网关设备在网络中起到什么作用？集线器工作在物理层，同一时刻只能有一台计算机发送数据（称为广播），而其他计算机只能接收（称为监听），如果监听到是发送给自己的就接收下来，如果不是自己的就丢弃。交换机工作在数据链路层（高档的一些带路由功能的交换机工作在网络层，一般称“三层交换机”）。集线器和交换机用于把一些计算机连接成一个局域网。路由器工作在网络层，主要用于使用相同网络协议的网络互联。
网关设备主要用于使用不同网络协议的网络间互联。这些设备是通过什么和计算机相连接的？通讯用的电缆，如：同轴电缆、双绞线和光导纤维等。有效距离500米有效距离100米长距离的信息传递计算机和网络设备相连接最常用的是那种电缆？双绞线 回忆上节课双绞线按照国际标准T568B标准的颜色顺序是什么样的？平行线和交叉线使用的区别？T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白和棕
平行线 ：终端（电脑）与设备（集线器、交换机等）连接
交叉 线：终端与终端连接、设备与设备连接 制作网线的方法第一步:剥线
我们需要先把双绞线的灰色保护层剥掉.
第二步:排列顺序
我们以T568B标准为例线序为：
橙白、橙、绿白、蓝、蓝白、绿、棕白和棕第三步:检查并插入水晶头第四步:压制
只要听到轻微的“啪”的一声即可。验收:测试网线制作好网线后，除了可以连接到电脑上测试是否工作正常外，我们还可借助网线测试仪来进行测试。我们以大家使用得非常多的“能手”网线测试仪为例。如果测试的线缆为直通线缆的话，测试仪上的8个指示灯应该依次闪烁表示网线做成功了，否则就得重做了。 路由器主交换机二层交换机或集线器网络拓扑图同学们你们小组旁边都有一台网络故障的电脑，现在需要你们动手实践排除故障。小组代表阐述排除故障的过程。畅谈这节课的收获 强化训练 1下列属于计算机网络连接设备的是（ ）。
A、交换机 B、光盘驱动器 C、显示器 D、鼠标器
2下列设备不属于通信设备的是（ ）.
A、路由器 B、交换机 C、打印机 D、集线器
3、某学校校园网网络中心到1号教学楼网络节点的距离大约700米，用于连接它们间的恰当传输介质是：（ ）
A、五类双绞线 B、微波 C、光缆 D、同轴电缆CAC4计算机教室的所有学生计算机突然都同时不能上网，可能的原因（ ）
A、该教室的交换机故障 B、提供该教室上网的代理服务器故障或停用
C、学生计算机故障 D、连接学生计算机到该教室交换机的网线故障
5、某中学校园网内计算机经常受到来自外网计算机病毒的攻击。为保障学校本地局域网的安全，学校决定添置硬件防火墙。防火墙合适的放置位置是（ ）。
A、学校域名服务器上 B、学校局域网与外网连接处
C、教学区与图书馆服务器之间 D、ftp服务器上
6、要组建一个有20台计算机联网的电子阅览室，联结这些计算机的恰当方法是：（ ）
A、用双绞线通过交换机连接 B、用双绞线直接将这些机器两两相连
C、用光纤通过交换机相连 D、用光纤直接将这些机器两两相连ABBA课后作业 对自己身边接触到的网络亲自动手连接一次。
