2019年人教版 九年级物理 21.3广播、电视和移动通信 课件共20张PPT

课件20张PPT。第二十一章　信息的传递　第3节　广播、电视和移动通信这些声音信号、图像信号都是靠电磁波传递的。飞鸽传书──
利用鸽子传递信息。
鸽子是信息的“载体”无线电广播、电视、通信都是
利用电磁波作为“载体”来传递信息电磁波传递声音和图像信号的原理发
射
天

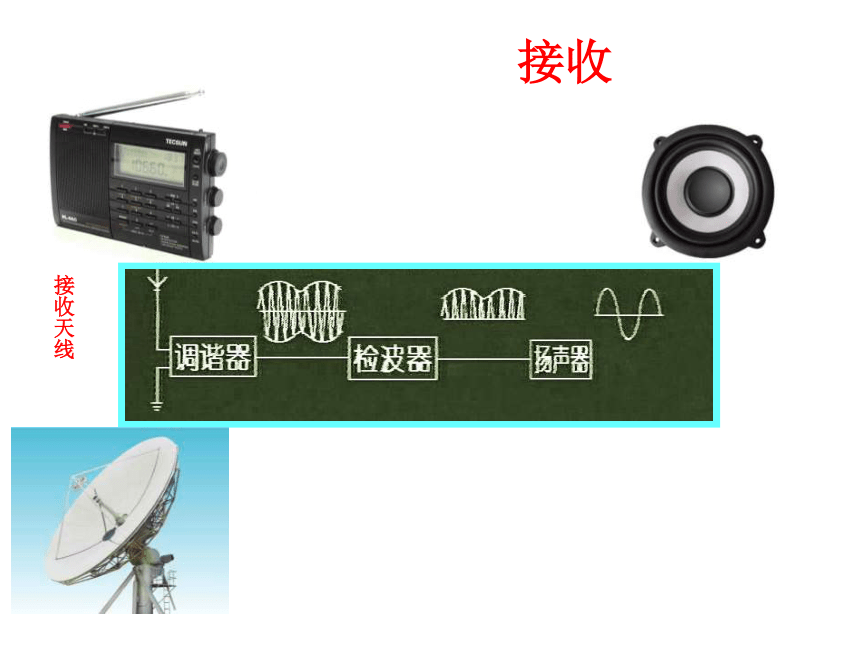

线无线电广播信号的发射 声音信号高频振荡电流无线电广播信号的接收 接收天线 电视的发射过程 电视的接收过程 比较电视和广播在发射和接收的异同点？动画回顾
电磁波的发射和接收过程 对讲机的工作 移动电话相当于一个小型无线电发射台，它将用户的声音转变为高频电信号发射到空中。
同时它又相当于一个无线电接收台，它捕捉空中的电磁波，使用户接收到通话、对方送来的信息。移动电话手持移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定无线电台转接，这种固定的电台叫基地台，也叫基站移动电话的基地台电话交换机电话交换机（1）有一种可移到的电话叫无绳电话，座机和手机之间没有电话线，但各有一个天线，它们通过无线电波来沟通。
（2）无绳电话的主机接在市话网上，相当于一个小型基地台。手机不能离主机太远，工作区域大约在几十米到几百米的范围内。无绳电话（子母机）音频信号是一种低频信号，当把这类频率信号输出后，通过扬声器就能够发出使人听到的声音，故称其为音频信号。它的频率范围约为20Hz～20kHz，音频信号能够用来传送语言和音乐，是一种广泛使用的信号频率。视频信号是一种高频信号，顾名思义，它是用来传送图像信号的，是电视信号的主要传送频率。由于传送图像信号要比传送声音信号复杂得多，因此它需要的频率带宽也要大得多，一般至少需要0～6MHz的带宽。 　射频信号所包括的频率范围比上述两种频率信号的范围都大得多，从10千赫到3000千兆赫。这种频率信号的特点是能够通过电磁波向空中发射并传输很远的距离，故称为射频，就是能够向外发射的频率。频道：不同的电视台使用不同的射频范围进行广播，以免互相干扰；这一个个不同的频率范围就叫做频道。音频、视频、射频和频道收音机的频道本节课小结无线电广播信号的发射和接收；电视信号的发射和接收；移动通信要利用中间的基地台进行信号的转接；音频、视频、射频和频道的含义。1、下列是无线电广播接收过程的几个步骤，其合理顺序是________。（填序号）
　A、调谐选择所需要接收的电磁波　　B、接收无线电波
　C、检波器取出音频信号　　　　　　D、耳机放音
2、下列关于移动电话的说法中，错误的是( )
A.移动电话既能接收电磁波，也能发射电磁波
B.移动电话与其他用户通话需基地台转接
C.移动电话发射功率非常大，其天线的灵敏度很高
D.移动电话用微波信号与电话网络联系
3．收音机的天线接收到各种频率的 。转动收音机调谐器的旋钮，可以选出 特定 的信号，收音机内的电子电路再把音频信号从中取出来，送到扬声器里， 扬声器把 电信号转换成 ，我们就听到广播电台的节目了．
4.电视不仅要用电磁波传递声音信号，还要用它传递 信号，为此电视台
用 把图像变成电信号，在电视机中由显像管把它还原成 .
5．移动电话机从功能上看，与收音机和电视机都不同．它既是 台，
又是 台．
【达标测评】
