2019浙教版八下科学—期末复习—电与磁与家庭电路
-历年杭州各区期末考易错题






































































































家庭电路












































































家庭电路故障问题：1、保险丝断
保险丝不断：插座两孔亮/不亮
校验灯





夯实基础
1、条形磁铁断裂成三段，小吴将断裂的磁铁进行了一些实验，对于出现的现象解释合理的是（　　）
A．小磁针黑色的为N极
B．两端吸引大头针数量差别很大
C．磁铁和通电螺线管会相互吸引
D．导体EF垂直于纸面穿过CD之间时灵敏电流计基本没有反应

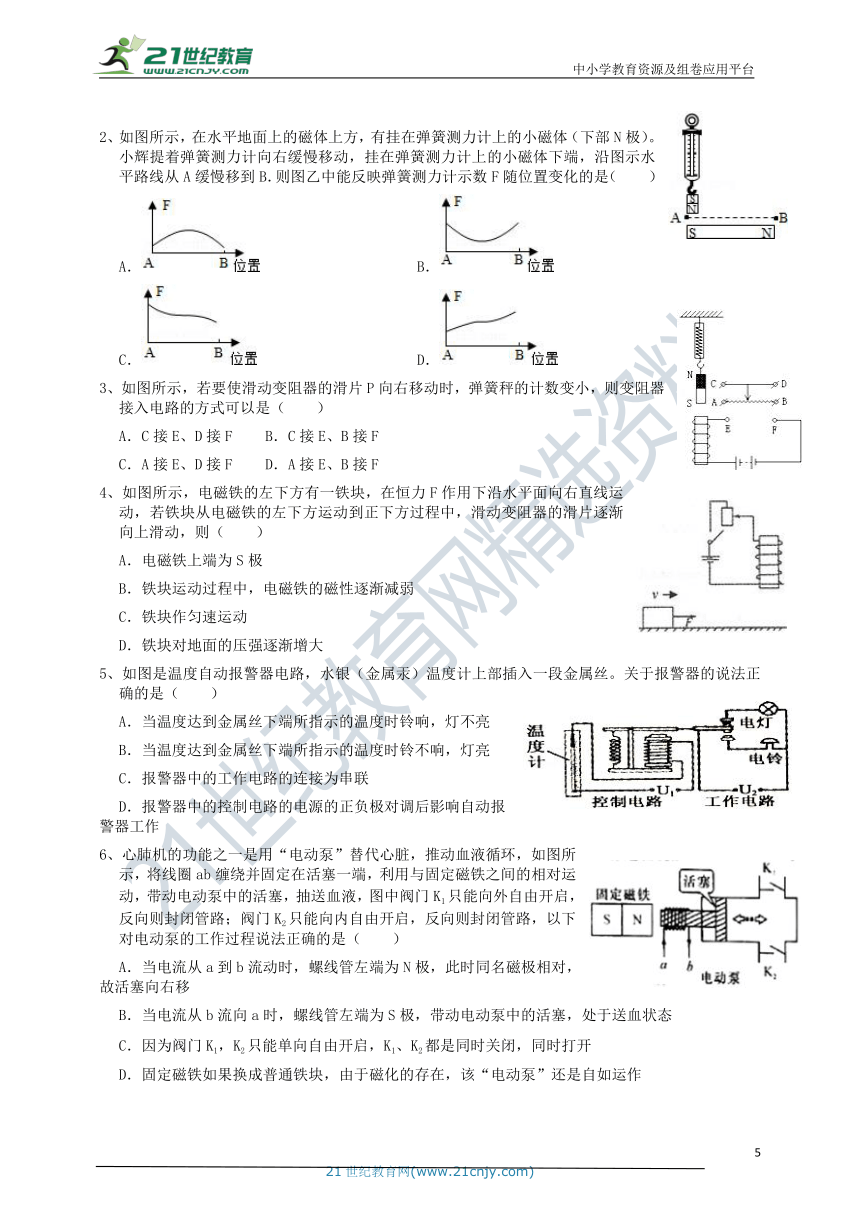

2、如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体（下部N极）。小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B．则图乙中能反映弹簧测力计示数F随位置变化的是（　　）
A． B．
C． D．
3、如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的计数变小，则变阻器接入电路的方式可以是（　　）
A．C接E、D接F B．C接E、B接F
C．A接E、D接F D．A接E、B接F
4、如图所示，电磁铁的左下方有一铁块，在恒力F作用下沿水平面向右直线运动，若铁块从电磁铁的左下方运动到正下方过程中，滑动变阻器的滑片逐渐向上滑动，则（　　）
A．电磁铁上端为S极
B．铁块运动过程中，电磁铁的磁性逐渐减弱
C．铁块作匀速运动
D．铁块对地面的压强逐渐增大
5、如图是温度自动报警器电路，水银（金属汞）温度计上部插入一段金属丝。关于报警器的说法正确的是（　　）
A．当温度达到金属丝下端所指示的温度时铃响，灯不亮
B．当温度达到金属丝下端所指示的温度时铃不响，灯亮
C．报警器中的工作电路的连接为串联
D．报警器中的控制电路的电源的正负极对调后影响自动报警器工作
6、心肺机的功能之一是用“电动泵”替代心脏，推动血液循环，如图所示，将线圈ab缠绕并固定在活塞一端，利用与固定磁铁之间的相对运动，带动电动泵中的活塞，抽送血液，图中阀门K1只能向外自由开启，反向则封闭管路；阀门K2只能向内自由开启，反向则封闭管路，以下对电动泵的工作过程说法正确的是（　　）
A．当电流从a到b流动时，螺线管左端为N极，此时同名磁极相对，故活塞向右移
B．当电流从b流向a时，螺线管左端为S极，带动电动泵中的活塞，处于送血状态
C．因为阀门K1，K2只能单向自由开启，K1、K2都是同时关闭，同时打开
D．固定磁铁如果换成普通铁块，由于磁化的存在，该“电动泵”还是自如运作


7、如图是电动机的结构示意图，两个铜半环E和F跟线圈两端相连，它们彼此绝缘，并随线圈一起顺时针转动，M和N是电刷，它们跟铜半环接触，使电源和线圈组成闭合电路，以下说法正确的是（　　）
A．不能用石墨材料来制作电刷M、N
B．电流的方向始终由电刷N到电源“+”极
C．对调电源正、负极或对调磁极，线圈将逆时针转动
D．线圈中的电流为直流电
8、有一种地板是“发电地板”，主要部件由永磁体和线圈组成，如图。人在上面走动时，挤压地板使永磁体和线圈发生相对运动便能发电，该发电地板的工作原理与下列哪个选项的实验原理相同（　　）
A． B．
C． D．
9、对于图中所示的四幅图，以下说法错误的是（　　）
A．图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将会消失
B．图中闭合开关，通电螺线管右端为N极
C．图中闭合开关，改变电流方向，对调磁体的N、S极，导体的运动方向不变
D．图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，该棒可能带正电，也可能带负电
10、如图四个实验中，用来探究电磁感应现象的是（　　）
A． B． C． D．
11、风速计是由风叶和改装的电流表构成。风速越大，风叶转动越快，电流表读数也越大，如图，小吴为研究风速计的工作原理做了四个实验，其中原理相同的是（　　）
A．ab运动灵敏电流表转动 B．塑料尺接在电路中
C．磁针在通电导线下 D．移动滑动变阻器螺线管磁性变化
12、如图所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上，当对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流，则下列选项中与动圈式话筒的原理相同的是（　　）
A． B．C． D．
13、POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映POS刷卡机读出信息原理的是（　　）
A． B．
C． D．
14、科学课上老师做了一个有趣的实验：闭合开关，将导体ab水平用力向右移动，结果导体cd也随之运动起来。对于该实验的原理和现象的分析，符合实际情况的是（　　）
A．乙装置中导线cd的运动方向不受ab运动方向的影响
B．甲装置把电能转化为机械能
C．甲装置运用的原理是电磁感应现象
D．乙装置产生的现象在生活中的应用是发电机
15、如图所示，虚线区域内的“×”为垂直纸面的磁感线．当线框从位置A向右匀速移动到位置B时，线框内产生感应电流的情况，下列说法中正确的是（　　）
A．无→有→无→有→无 B．无→有→无
C．没有感应电流 D．一直有感应电流
16、小金将手提电脑的电源线插头插入墙上一个两孔插座时，听到一声巨响，同时室内电灯全部熄灭。检查后发现电脑电源线已炸开，室内断路器也已自动断开。对此次事故原因的分析最恰当的是（　　）
A．可能是电脑电源线的插头原来已经短路 B．可能是电脑电源线炸开处内部已断路
C．一定是室内断路器断路 D．一定是插座内部原来就已经短路
17、小李同学闭合开关S后，灯泡正常发光。于是他用试电笔测试如图中的a、b、c、d四点时，测电笔氖管发光的是（　　）
A．a、b、c、d B．c和d
C．b和c D．a和b
18、图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（　　）
A．插座短路 B．电热壶短路
C．AB间断路 D．CD间断路
19、在小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了．如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器开关闭合时，会短路，造成电流过大，引起火灾
20、家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（　　）
A． B．
C． D．

21、如下左图所示，闭合开关，通电螺线管的上端为　 　极，将滑动变阻器滑片向右滑动，弹簧将　 　（选填“伸长”或“缩短”）。如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是　 　现象。
22、如下右图所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，且滑片P从a端向b端滑动过程中，会出现的现象是小灯泡亮度　 　（选填“增强”或“减弱”），弹簧长度　 　（选填“变长”或“缩短”），当开关断开时，弹簧　 　（选填“最长”或“最短”）。





23、为了探究电磁铁的磁性强弱和哪些因素有关，小芳用漆包线（表面涂有绝缘漆导线）在大铁钉上绕若干匝，制成简单的电磁铁，如图所示，甲、乙、丙、丁为实验中观察到的四种情况。

（1）实验中他们是通过　 　来判断其磁性强弱的。
（2）比较图　 　可知：当匝数相同时，电流越大磁性越强；
（3）由图丁可知：　 　
（4）小芳同学的实验中用到了一下哪些重要的科学方法？　 　
A．类比法 B．转换法 C．控制变量法 D．等效替代法
24、磁铁具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究磁体对回形针的吸引力的大小与放入它们之间的物体的那些因素有关，请你参与探究并解决一些问题。
（1）如图（1）所示，保持磁体和纸片间的距离一定，在纸片上放入不同的物体时，通过比较纸片下面能吸附的回形针数量，显示磁体对回形针吸引力的大小。回形针的放置有图（2）中的甲、乙两种方法，依据　 　的原理，回形针在磁场中某点受到的吸引力等于它的重力，应选择图（2）中　 　的方法。
（2）选择正确的方法后，他们在纸片上分别放入形状、面积和厚度相同，测量不同的铁板、铝板等观察能吸引的回形针个数，多次实验后将数据记录在下表中。
磁体与纸片之间放入的物体 不放物体 铁板 镍板 铝板 陶瓷板 玻璃板 塑料板
吸引回形针数量/个 4 1 1 3 3 3 3
①分析数据，可以得出，在其他条件相同时，放入铁板或镍板，吸引回形针的数量较少（或明显减少），说明铁板和镍板对吸引力的影响　 　，即对磁性屏蔽效果明显。
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是　 　。
25、小金设计一种限流器的原理图，当电流超过限制时就自动切断电路。图中M为电磁铁，N为衔铁，A为金属杆。
（1）限流器的工作原理：电流超过限流值时，电磁铁M磁性　 　（选填“增强”或“减弱”），从而吸引衔铁N，金属杆OA在弹簧的作用下转动，自动切断电路；
（2）调试时，电流尚未达到设计的限制电流，限流器已经切断电路。为达到设计要求，应把滑动变阻器滑片P向　 　（选填“左”或“右”）移动。

26、6月份长江中下游地区又将迎来一年中最大的挑战﹣﹣﹣汛期。随着科技的发展，很多地方通过水位自动报警装置来监测水位的变化。
（1）如图1是水位自动报警装置，当水位上升时，浮子A上升，并推动B上升。当水位达到一定高度时，控制电路接通。此时工作电路　 　选填（“红灯亮”或“绿灯亮”或“同时亮”），警示水位过高。为了防汛报警器能够正常工作，螺线管中的金属棒应该选用　 　（选填“铁”或“磁铁”）。
（2）某学校兴趣小组受汛期报警装置的启发，在“智慧农场”里，也设计了一个有些差异的水位报警装置，请帮他们完成报警装置的实验电路图2。

27、2018年3月，官方首次确认中国电磁炮上舰试验获得成功。为了认识电磁炮的特性，小金制作了一个电磁炮模型，如图。
（1）小金猜想电磁炮中螺线管匝数会改变射程。方法是控制螺线管中　 　〔选填“电流大小”或“电流方向”）不变，多次改变匝数，看射程，进行研究。实验证明此猜想是正确的。
（2）小金还猜想电磁炮中螺线管电流会改变射程。她测得了实验数据（取多次实验的平均值）如表（撞针的质量0.1克）：
实验次数 第1次 第2次 第3次 第4次 第5次
电流大小（安培） 0.10 0.16 0.22 0.28 0.34
射程（米） 0.12 0.19 0.26 0.34 0.41
由表可以得出的结论是　 　；
（3）小徐觉得这个结论还不可靠，你的看法是　 　；
（4）请你帮助再提出一个猜想　 　。
28、请完成下列探究实验：
探究1：导体在磁场中运动时产生感应电流的条件
（1）如图所示，实验时，控制磁场方向相同，改变导体ab的运动方向。
①导体水平左右运动，如图甲所示，灵敏电流计指针不发生偏转，这是因为　 　
②导体竖直上下运动，如图乙所示，灵敏电流计指针不发生偏转，这是因为　 　。
③导体水平左右运动，如图丙所示，灵敏电流计指针偏转，电路中有电流产生。





探究2：感应电流方向与磁场方向和导体切割磁感线方向之间的关系
（1）实验记录表格部分设计如下，请补全表格。
序号 磁场方向 导体切割磁感线方向 灵敏电流计
① 向下 向右 　 　
② 向上 向右 　 　
③ 向下 向左 　 　
④ 向上 向左 　 　
（2）在上述四次实验中，若要验证感应电流方向与磁场方向是否有关，可比较　 　两次实验（选填序号）
29、（1）如图是小敏连接的一个电路图，各元件都完好。
①闭合开关后，电动机正常转动，电动机的工作原理是　 　。
②小敏若想改变电动机的转速，可在电路中增加一个　 　。
（2）小金所在的兴趣小组自制简易电动机模型，如图所需电源未画出，使用时外接电源。
①绕制线圈引出线的两端（搁置与铜质弯钩的部位）要进行刮漆处理，保证与支架接触部位处的铜丝裸露。这样做的目的是使线圈能够　 　。
②若整个制作过程都没问题，接上电源后线圈不动，要让线圈转动应做哪些尝试？①　 　；②　 　。（说出两点即可）
③通电后线圈能转动，若要改变线圈转动方向，可采取的做法是　 　（说出一点即可）。




30、小明做“装配直流电动机模型”实验，并检验安装的电动机模型能否正常工作：
（1）能说明直流电动机工作原理的是图　 　（填“甲”或“乙”）
（2）在安装该模型时要按照　 　的顺序安装。（填“由外向内”或“由内向外”）
（3）为了使组装的电动机模型能够正常运转，在安装时还应注意以下几点，其中正确的是　 　（填符号）
A．要尽量减小轴与轴架之间的摩擦 B．电刷与换向器的接触松紧要适当
C．不要使各元件因安装不当而产生形变 D．每一只固定螺钉均 不能拧紧
（4）小明把安装好的电动机、变阻器、电源和开关串联起来进行实验，如图丙所示。
①用笔画线代替导线完成图丙实验器材的连接。（要求滑片向右移，电动机转速变快）
②若开关闭合，线圈不转，用手轻轻一拔，线圈就转动起来，则原来线圈不转的原因是　 　。
31、发电机和电动机的结构本质是一样的主要由　 　两部分组成，微型电扇的插头处接一个只能单向通过电流并能发光的二极管，当用手旋转叶片时，可看到二极管闪烁发光，说明转动的微型电扇能生电，此工作过程工作原理　 　，与　 　（填“甲”或“乙”）图所示相同；由二极管闪烁发光可知，微型电扇发出来的是　 　（填“直流”或“交流”）电。
32、如图所示明电路中，合闭开关S，电灯L发光，此时人拿测电笔测试A点时，测笔电的氖管　 　（填“发”或“不发”）光；如此时将零线保险盒盖拔掉，人拿测电笔测试A点时，测电笔的氖管如图所示是　 　光，如果此时人体触碰A点，人体　 　（填“安全“或“不安全“）。
33、家庭电路的火线和零线可以用试电笔来判别，如图甲、乙中的两种握法，正确的是　 　；家庭电器是通过插头插入插座接入家庭电路，电冰箱、电视机、电灯等用电器的连接方式是　 　联，为了保护人身安全，电冰箱、洗衣机等电器都用三脚插头，当把三脚插头插入三孔式插座时，使　 　相连，使漏电电流进入大地：如图所示为居民家中某房间的电路，灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是　 　。

34、在社会实践课上小金当了回电工师傅，安装完成部分家庭电路如图。
（1）电灯L与插座是　 　（选填“并联”或“串联”）的。电键与电灯连接是　 　；
（2）小金根据所学知识，想借助测电笔验收安装是否正确，其正确的使用方法是　 　（选填“甲”或“乙”）；
（3）检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔氖管均发光。造成这一现象的原因可能是　 　（选填“ab”或“bc”或“cd“”）断路。

35、小金家刚刚装修完，他和爸爸一起去新房，结果进门一按客厅灯开关S1发现客厅灯L1不会亮，再按餐厅灯开关S2发现餐厅灯L2也不会亮。小金自告奋勇要排查故障，他在确认所用用电器和总开关S都断开的情况下，将火线上的保险丝取下，换上已知额定电压为220V的检测灯泡L0，原理如图所示。再闭合总开关S，当他只闭合客厅灯开关S1时发现检测灯泡L0能够正常发光，而闭合餐厅灯开关S2时，检测灯泡只能发出较暗的光线，小金确定了客厅灯　 　，餐厅灯　 　（选填“短路”或“断路”或“正常”）．爸爸夸小金真聪明，能够学以致用。但爸爸告诉小金还有更简单的办法，现在家庭几乎都有断路器，只要断开所有用电器开关，后闭合总开关。再闭合客厅灯的开关，若发现　 　则说明客厅灯是短路，若发现…则…各种可能性都可以一一排查。
36、小金设计的光电烟雾探测器，其中“控制电路”由光敏电阻R、电磁（线圈阻值R0＝6Ω）、电源（U＝6V）、开关等组成。“工作电路”由工作电源、电铃、导线等组成，烟雾过强时会响铃报警。已知该光敏电阻的阻值R与光强E之间的一组实验数据如表所示：（光照越强，光强越大。“光强”表示光强弱的程度，符号为E，单位为坎德拉，符号为cd）
实验次数 1 2 3 4 5 6
光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0
光敏电阻R/Ω 36.0 18.0 12.0 9.0 7.2 6.0
（1）闭合控制电路中开关，若电磁铁线圈中的电流大于或等于250mA时，继电器的衔铁将被吸合，那么光照强度要到什么程度才会预警？
（2）小金调试中发现，这探测器的灵敏度不太够，有人在走廊里抽烟也没有预警，你觉得如何改进可以增加参测器的灵敏度？　 　。

37、出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，当超载时，电铃会报警，已知控制电路的电源电压U＝6伏，R1＝100欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）请简要说法超载时，引起电铃报警的工作过程。
（2）当电磁铁线圈电流达到20毫安时，衔铁刚好内吸住，若该电梯厢内站立总质量为800千克的乘客时，试通过计算说明电梯是否超载。（g取10牛/千克）




38、某学校科技小组同学正尝试孵化养殖的孔雀蛋，已知孔雀蛋的孵化温度在35℃到40℃之间，想利用电磁继电器、热敏电阻R、电流表等元件为学校孵化室设计一台自动控温装置。R随温度的变化关系如表，继电器的线圈电阻R0为10欧，左边电源电压6V恒定不变。电流表0﹣30mA量程接入电路，当电磁继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边加热器电路正常工作。
温度t/℃ 0 5 10 15 20 25 30 35 40
电阻R/欧 20 30 50 80 130 190 260 340 430
（1）完成电路连接；
（2）为使孵化室温度不低于35℃，上边电路需串联多大的电阻？


（3）孔雀蛋的孵化温度根据胚胎发育的情况采取前期高，中期平，后期略低，出雏期稍高的施温方法。为了给加热器设定不同的启动温度，请你提出一种可行的调节方便的措施：　 　。
39、王同学利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示，将热敏电阻R安装在需要探测温度的地方。当环境温度正常时，指示灯亮；当环境温度超过某值时，警铃响。图乙是热敏电阻R的阻值随温度变化的图象。






（1）根据甲、乙两图可以判断，图甲中警铃的接线柱C应与接线柱　 　相连，指示灯的接线柱D应与接线柱________ 相连。（选填“A”或“B”）
（2）当环境温度为20℃时，由图可知：热敏电阻阻值为　 　Ω
（3）图甲中继电器的供电电压U1＝1.5V，继电器线圈用漆包线绕成，其电阻R0为10Ω，当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，请计算说明，环境温度在什么范围内时，警铃报警。






40、图甲是恒温箱的简化电路，R1是热敏电阻，其阻值与温度的关系如图乙所示。R2是滑动变阻器，R3是发热电阻。
(1)电路中火线应与_______（选填“A”或“B”）连接，E点应与______（选填“C”或“D”）连接。
(2)控制电路的电源电压U=6伏，电磁铁线圈电阻不计，当线圈的电流达到30毫安时，电磁继电器的衔铁会被吸下。若恒温箱内的温度设定为50℃，求此时滑动变阻器R2接入电路的阻值。


(3)保持其他不变，只把电磁铁适当右移，请分析恒温箱设定的温度会发生怎样的变化。（补充一下杠杆平衡）































参考答案

夯实基础：
AC 2.C 3.B 4.A 5.A 6.A 7.C 8.D 9.A 10.D 11.A 12.C 13.D 14.C 15.A 16.A 17.D 18.D 19.A 20.C
N；缩短；电磁感 22.增强；变长；最短； 23.吸引大头针的多少；乙、丙；电磁铁磁性强弱与线圈匝数有关，匝数越多，磁性越强；BC； 24.二力平衡；乙；较大；铝不能被磁化； 25.增强；右； 26.红灯亮；铁； 27.电流大小；电磁炮中螺线管电流会改变射程；只选用了质量0.1克的撞针，为使探究结论完善一些，还应选用其它质量的撞针多次实验；炮弹的质量（或炮弹出口时的速度）会改变射程吗？； 28.开关没有闭合；导体没有切割磁感线；偏转；偏转；偏转；偏转；①②或③④； 29.通电导体在磁场中受到力的作用；滑动变阻器；持续转动；将线圈拨转一定角度；增大电源电压（或换一块磁性更强的磁体）；改变电源的两极或对调磁极； 30.甲；由内而外；ABC；线圈处在平衡位置； 31.转子和定子；电磁感应；甲；交流； 32.不发；发；不安全； 33.甲；并；上端要与用电器外壳；CD间断路； 34.并联；串联；乙；cd； 35.短路；正常；断路器断开；
36.（1）光照强度等于、大于2.0cd继电器的衔铁将被吸合会预警；（2）增大电源电压．
37.（1）电梯超载时，压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强，磁性达到一定程度时，衔铁被电磁铁吸住，触点K与触点B接触，电铃报警，电梯不工作；（2）不超载
38.改变线圈的匝数
39.B；120；
40.A;C;110Ω;降低

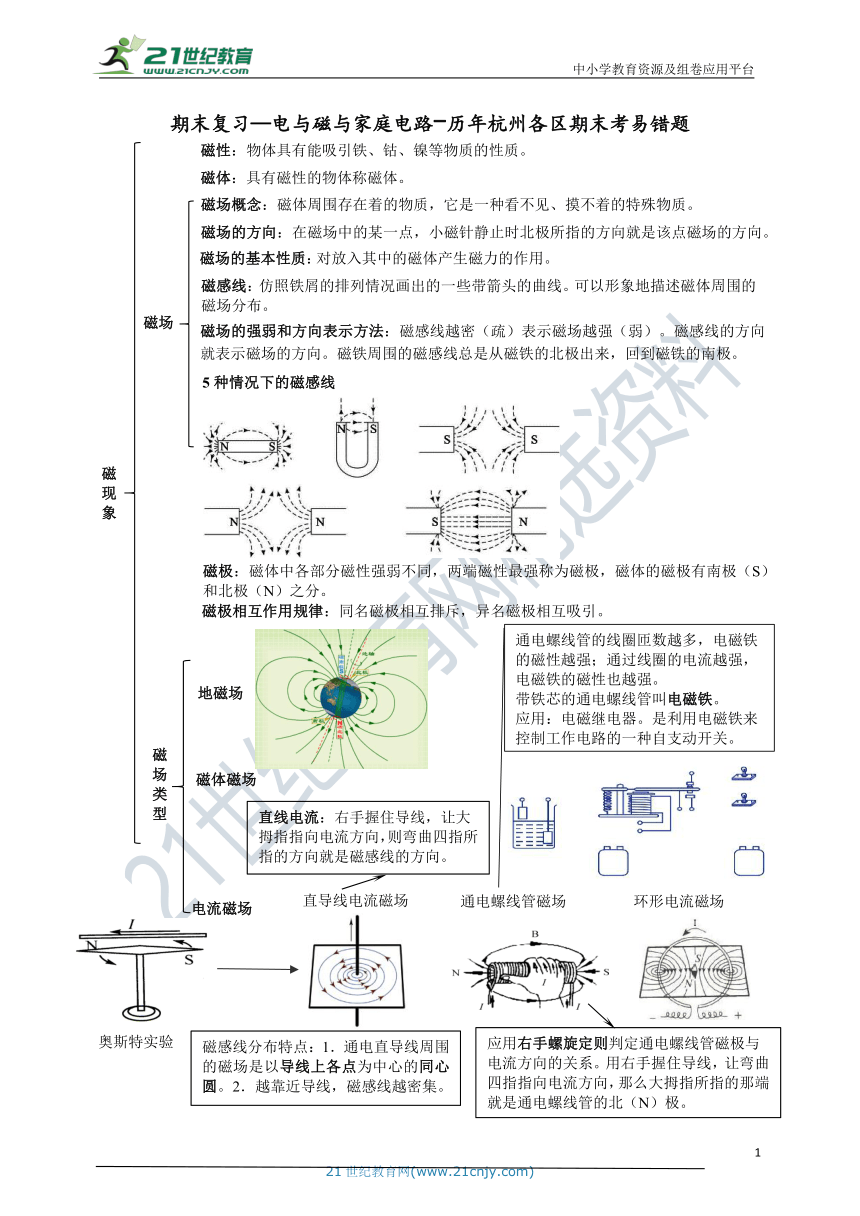

磁现象

磁性：物体具有能吸引铁、钴、镍等物质的性质。

磁体：具有磁性的物体称磁体。

磁场概念：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质。

磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点磁场的方向。

磁极相互作用规律：同名磁极相互排斥，异名磁极相互吸引。

磁场的基本性质：对放入其中的磁体产生磁力的作用。

磁感线：仿照铁屑的排列情况画出的一些带箭头的曲线。可以形象地描述磁体周围的磁场分布。

5种情况下的磁感线

磁极：磁体中各部分磁性强弱不同，两端磁性最强称为磁极，磁体的磁极有南极（S）和北极（N）之分。

磁场

磁场的强弱和方向表示方法：磁感线越密（疏）表示磁场越强（弱）。磁感线的方向就表示磁场的方向。磁铁周围的磁感线总是从磁铁的北极出来，回到磁铁的南极。

磁场类型

磁体磁场

地磁场

电流磁场

直导线电流磁场

通电螺线管磁场

环形电流磁场

磁感线分布特点：1．通电直导线周围的磁场是以导线上各点为中心的同心圆。2．越靠近导线，磁感线越密集。

奥斯特实验

直线电流：右手握住导线，让大拇指指向电流方向，则弯曲四指所指的方向就是磁感线的方向。

应用右手螺旋定则判定通电螺线管磁极与电流方向的关系。用右手握住导线，让弯曲四指指向电流方向，那么大拇指所指的那端就是通电螺线管的北（N）极。

通电螺线管的线圈匝数越多，电磁铁的磁性越强；通过线圈的电流越强，电磁铁的磁性也越强。
带铁芯的通电螺线管叫电磁铁。
应用：电磁继电器。是利用电磁铁来控制工作电路的一种自支动开关。


通电直导线

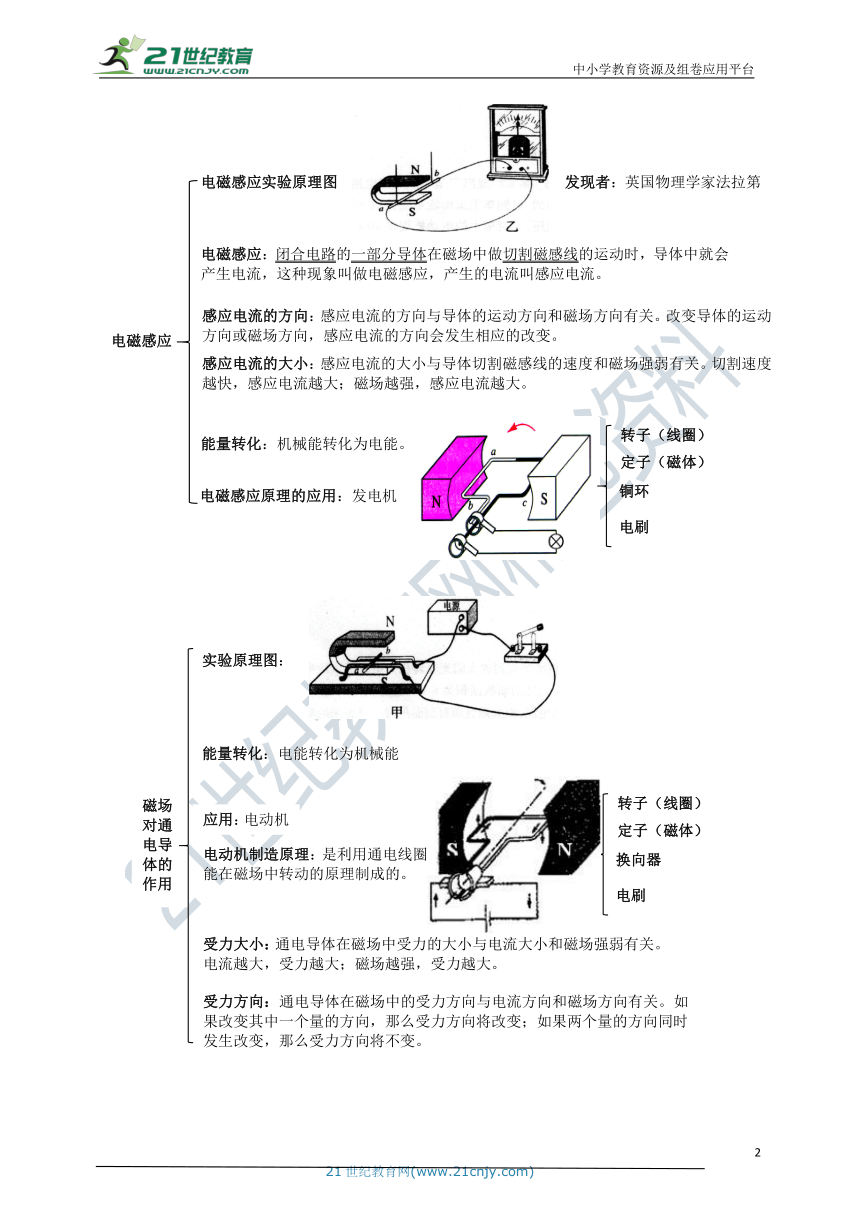

电磁感应实验原理图


电磁感应

电磁感应：闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫做电磁感应，产生的电流叫感应电流。


电磁感应原理的应用：发电机


感应电流的方向：感应电流的方向与导体的运动方向和磁场方向有关。改变导体的运动方向或磁场方向，感应电流的方向会发生相应的改变。


感应电流的大小：感应电流的大小与导体切割磁感线的速度和磁场强弱有关。切割速度越快，感应电流越大；磁场越强，感应电流越大。

转子（线圈）

定子（磁体）

铜环

电刷

能量转化：机械能转化为电能。


发现者：英国物理学家法拉第

磁场对通电导体的作用

应用：电动机

能量转化：电能转化为机械能

实验原理图：

受力大小：通电导体在磁场中受力的大小与电流大小和磁场强弱有关。电流越大，受力越大；磁场越强，受力越大。

定子（磁体）

换向器

电刷

转子（线圈）

电动机制造原理：是利用通电线圈能在磁场中转动的原理制成的。

受力方向：通电导体在磁场中的受力方向与电流方向和磁场方向有关。如果改变其中一个量的方向，那么受力方向将改变；如果两个量的方向同时发生改变，那么受力方向将不变。

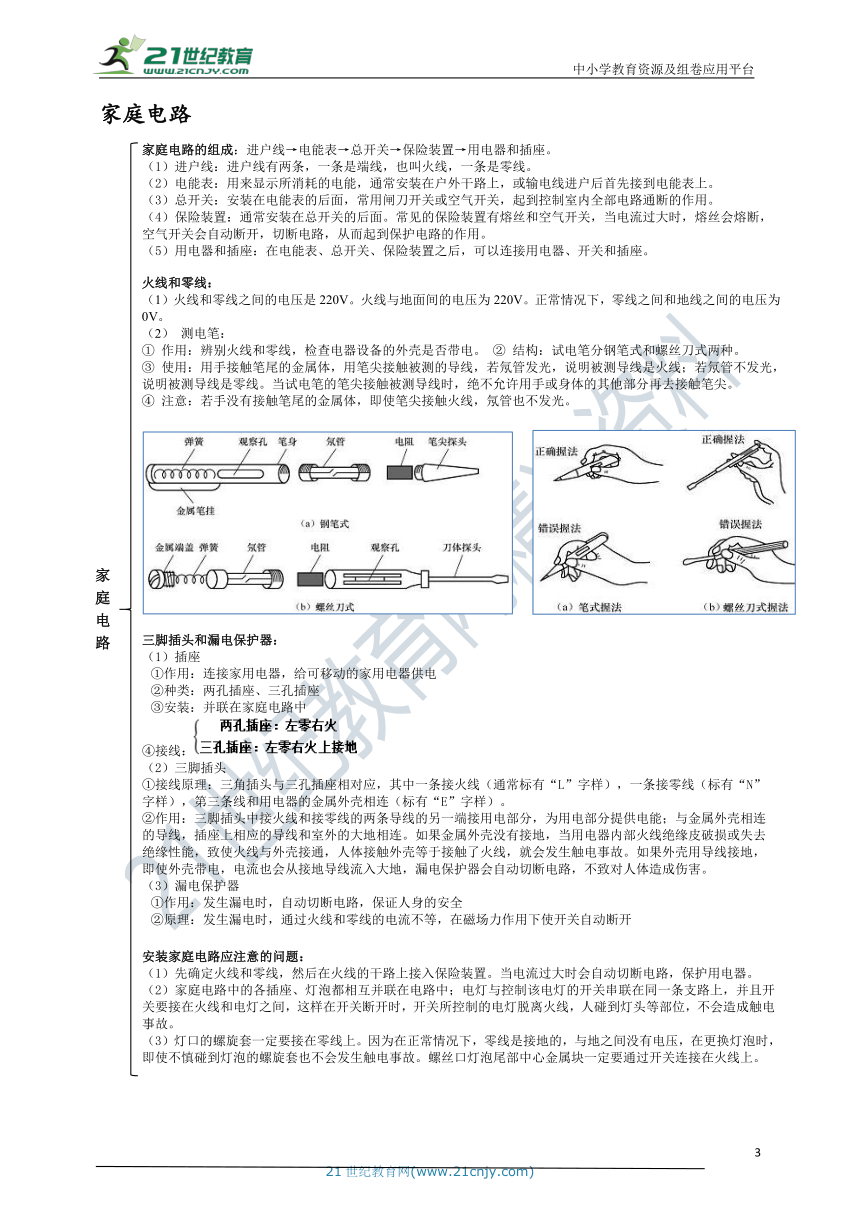

家庭电路

家庭电路的组成：进户线→电能表→总开关→保险装置→用电器和插座。
（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
（2）电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线进户后首先接到电能表上。
（3）总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
（4）保险装置：通常安装在总开关的后面。常见的保险装置有熔丝和空气开关，当电流过大时，熔丝会熔断，空气开关会自动断开，切断电路，从而起到保护电路的作用。
（5）用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。

火线和零线：
（1）火线和零线之间的电压是220V。火线与地面间的电压为220V。正常情况下，零线之间和地线之间的电压为0V。
（2）?测电笔：?
①?作用：辨别火线和零线，检查电器设备的外壳是否带电。?②?结构：试电笔分钢笔式和螺丝刀式两种。
③?使用：用手接触笔尾的金属体，用笔尖接触被测的导线，若氖管发光，说明被测导线是火线；若氖管不发光，说明被测导线是零线。当试电笔的笔尖接触被测导线时，绝不允许用手或身体的其他部分再去接触笔尖。
④ 注意：若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光。

安装家庭电路应注意的问题：
（1）先确定火线和零线，然后在火线的干路上接入保险装置。当电流过大时会自动切断电路，保护用电器。
（2）家庭电路中的各插座、灯泡都相互并联在电路中；电灯与控制该电灯的开关串联在同一条支路上，并且开关要接在火线和电灯之间，这样在开关断开时，开关所控制的电灯脱离火线，人碰到灯头等部位，不会造成触电事故。
（3）灯口的螺旋套一定要接在零线上。因为在正常情况下，零线是接地的，与地之间没有电压，在更换灯泡时，即使不慎碰到灯泡的螺旋套也不会发生触电事故。螺丝口灯泡尾部中心金属块一定要通过开关连接在火线上。

三脚插头和漏电保护器：
（1）插座
①作用：连接家用电器，给可移动的家用电器供电
②种类：两孔插座、三孔插座
③安装：并联在家庭电路中
④接线：
（2）三脚插头
①接线原理：三角插头与三孔插座相对应，其中一条接火线（通常标有“L”字样），一条接零线（标有“N”字样），第三条线和用电器的金属外壳相连（标有“E”字样）。
②作用：三脚插头中接火线和接零线的两条导线的另一端接用电部分，为用电部分提供电能；与金属外壳相连的导线，插座上相应的导线和室外的大地相连。如果金属外壳没有接地，当用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，人体接触外壳等于接触了火线，就会发生触电事故。如果外壳用导线接地，即使外壳带电，电流也会从接地导线流入大地，漏电保护器会自动切断电路，不致对人体造成伤害。
（3）漏电保护器
①作用：发生漏电时，自动切断电路，保证人身的安全
②原理：发生漏电时，通过火线和零线的电流不等，在磁场力作用下使开关自动断开

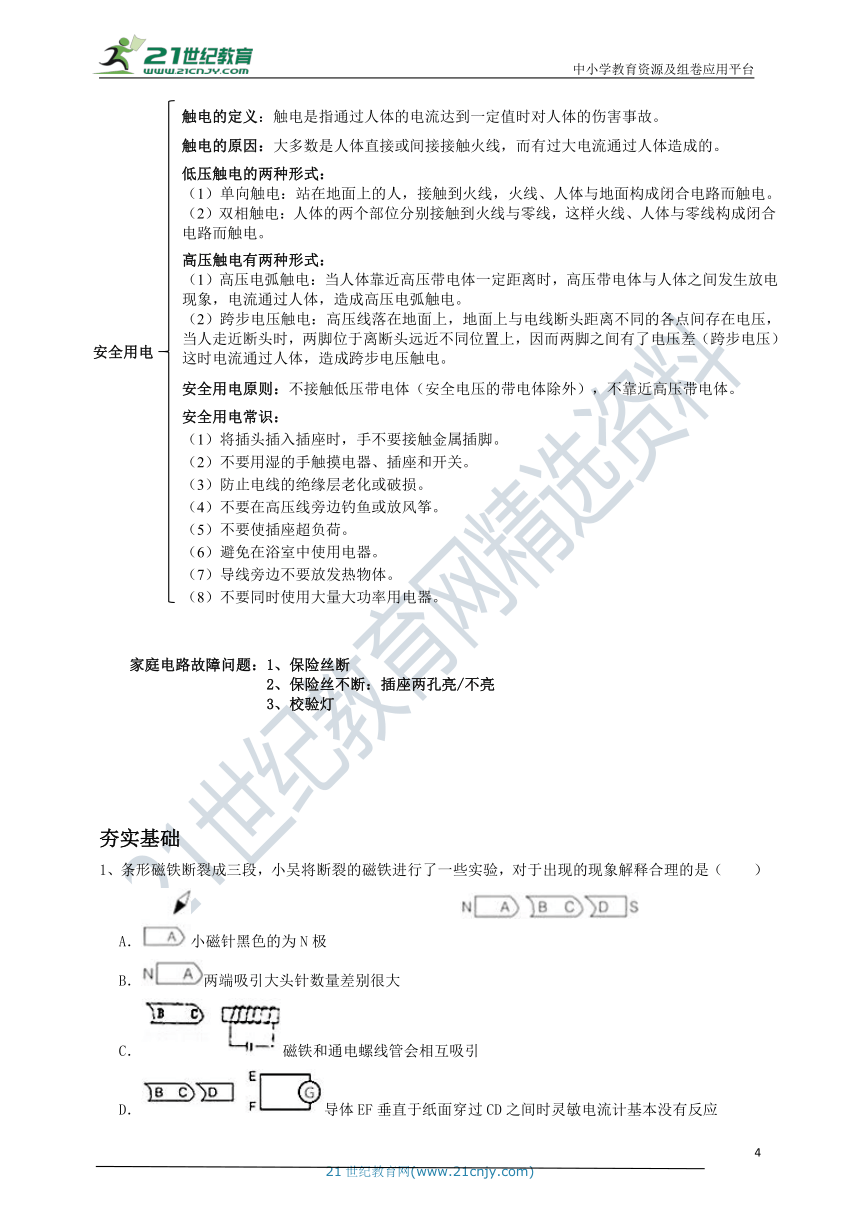

安全用电

触电的定义：触电是指通过人体的电流达到一定值时对人体的伤害事故。

触电的原因：大多数是人体直接或间接接触火线，而有过大电流通过人体造成的。

低压触电的两种形式：
（1）单向触电：站在地面上的人，接触到火线，火线、人体与地面构成闭合电路而触电。
（2）双相触电：人体的两个部位分别接触到火线与零线，这样火线、人体与零线构成闭合电路而触电。

高压触电有两种形式：
（1）高压电弧触电：当人体靠近高压带电体一定距离时，高压带电体与人体之间发生放电现象，电流通过人体，造成高压电弧触电。
（2）跨步电压触电：高压线落在地面上，地面上与电线断头距离不同的各点间存在电压，当人走近断头时，两脚位于离断头远近不同位置上，因而两脚之间有了电压差（跨步电压）这时电流通过人体，造成跨步电压触电。

安全用电原则：不接触低压带电体（安全电压的带电体除外），不靠近高压带电体。

安全用电常识：
（1）将插头插入插座时，手不要接触金属插脚。
（2）不要用湿的手触摸电器、插座和开关。
（3）防止电线的绝缘层老化或破损。
（4）不要在高压线旁边钓鱼或放风筝。
（5）不要使插座超负荷。
（6）避免在浴室中使用电器。
（7）导线旁边不要放发热物体。
（8）不要同时使用大量大功率用电器。
