1 热 机
第十四章 内能的利用
思考：汽车是如何获得这么大的机械能？
1．热机
——利用内能做功的机械

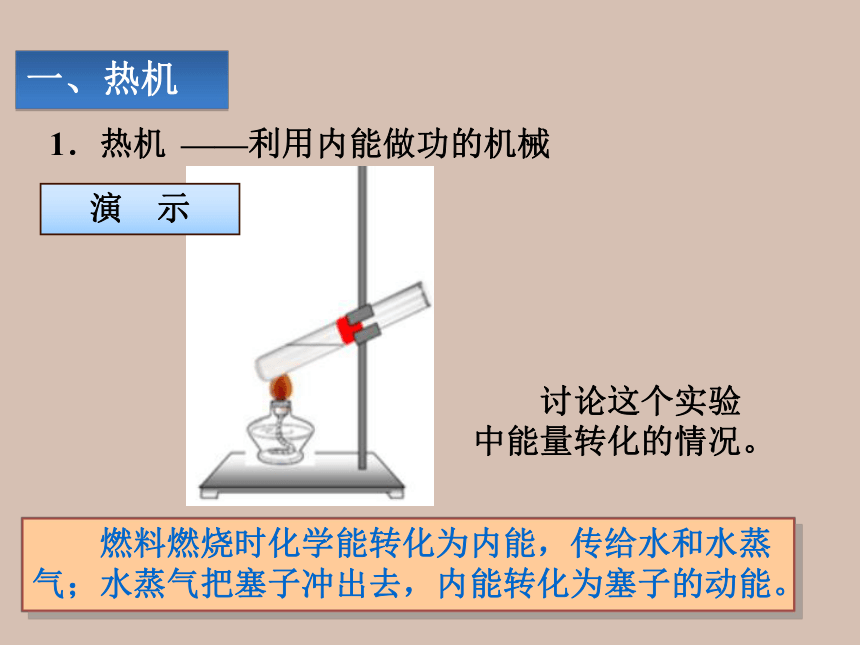

　　讨论这个实验中能量转化的情况。
一、热机　
　　燃料燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。
演　示
　　利用内能做功的机器有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。
2．热机的种类
　　内燃机分为汽油机和柴油机两大类
　　使用汽油作为燃料的叫汽油机。
　　使用柴油作为燃料的叫柴油机。
内燃机的分类

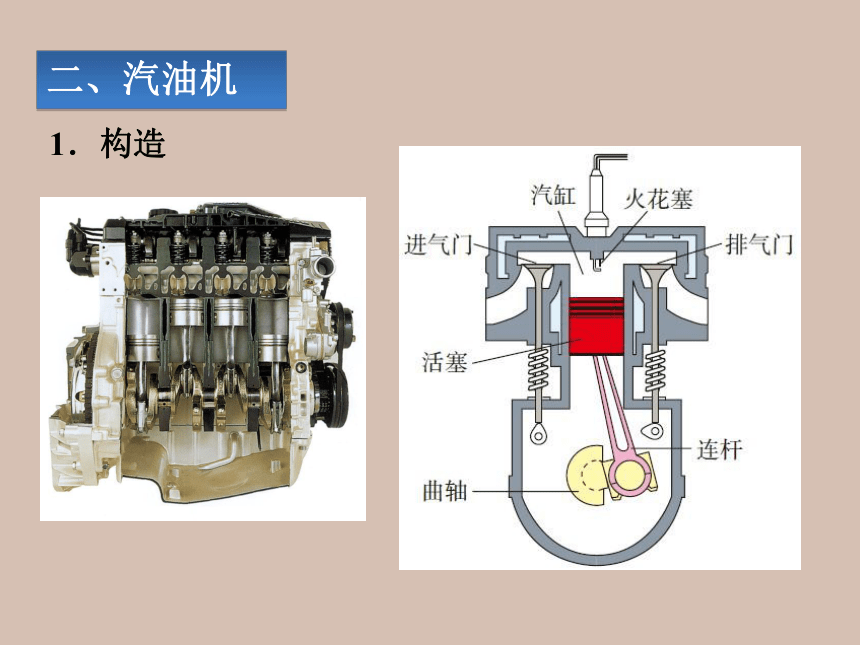

1．构造
二、汽油机　

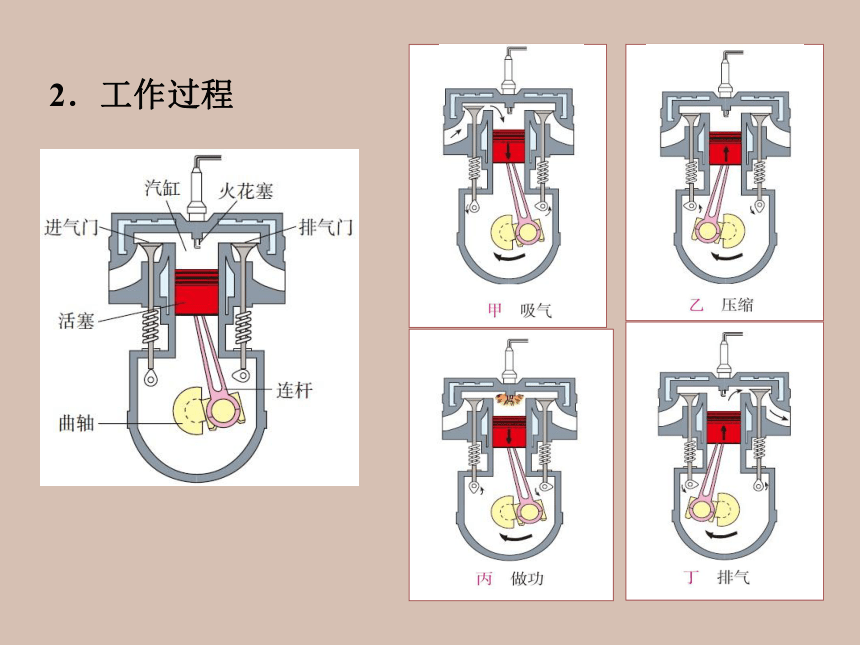

2．工作过程

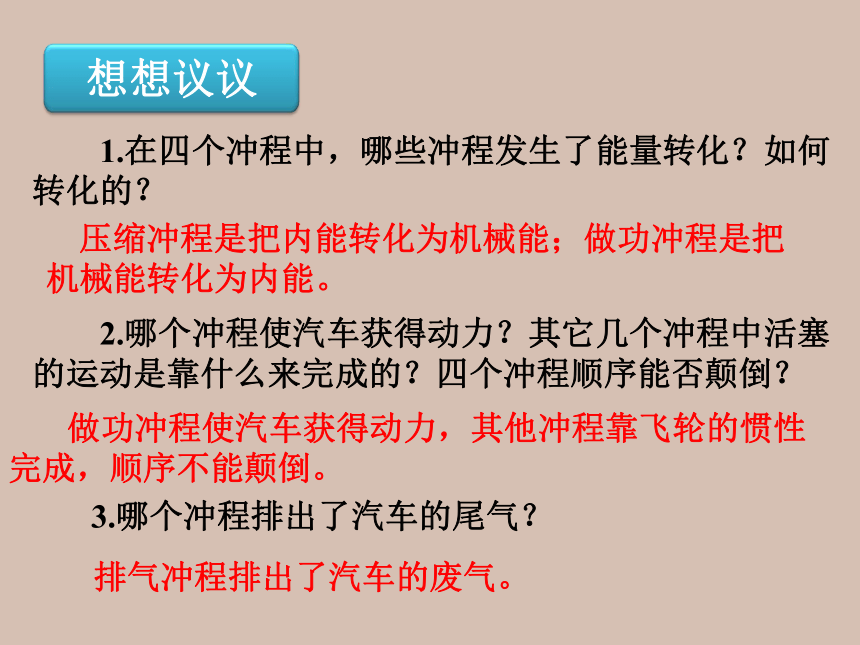

　　1.在四个冲程中，哪些冲程发生了能量转化？如何转化的？
　　2.哪个冲程使汽车获得动力？其它几个冲程中活塞的运动是靠什么来完成的？四个冲程顺序能否颠倒？
压缩冲程是把内能转化为机械能；做功冲程是把机械能转化为内能。
做功冲程使汽车获得动力，其他冲程靠飞轮的惯性完成，顺序不能颠倒。
　 3.哪个冲程排出了汽车的尾气？
排气冲程排出了汽车的废气。

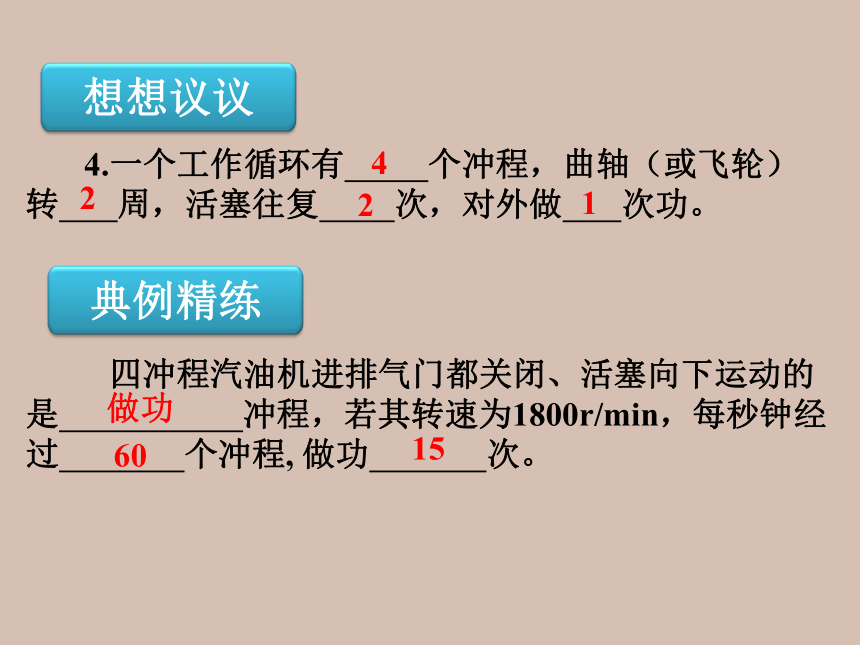

　 4.一个工作循环有 个冲程，曲轴（或飞轮）转 周，活塞往复 次，对外做 次功。
2
4
2
1
四冲程汽油机进排气门都关闭、活塞向下运动的是 冲程，若其转速为1800r/min，每秒钟经过 个冲程, 做功 次。
60
做功
15
　　柴油机结构和汽油机相似，它们的主要区别是：柴油机通过压缩空气直接点燃柴油。柴油机的汽缸顶部没有火花塞，而有一个喷油嘴。吸入物质也只有空气，在压缩冲程结束时，压缩空气的温度已经超过柴油的燃点，此时从喷油嘴喷出的雾状柴油遇到热空气就立刻燃烧起来。
三、柴油机　
汽油机和柴油机的优缺点
　　由于柴油机对空气的压缩程度比汽油更高，因此在做功冲程中气体的压强也大于汽油机，因而可以输出更大的功率。
汽油机主要应用在汽车、飞机、摩托车等；柴油机主要应用在载重汽车、拖拉机、坦克、火车、轮船、重型机械等。
四、现代汽车　
阅读科学世界“现代汽车”
汽车动力系统
1.如图所示为某汽油机四个冲程的示意图，下列排列顺序正确的是（　 ）
C
2.关于热机，下列说法是正确的（　）
A．汽油机顶部有喷油嘴，柴油机顶部有火花塞
B．柴油机在吸气冲程中，将柴油和空气的混合气吸人气缸
C．汽油机在做功冲程中，进气门关闭排气门打开
D．汽油机在做功冲程中，是把内能转化为机械能
D
3. 柴油机压缩冲程中，汽缸中空气的温度、压强、体积的变化情况是（　　）
A．温度升高、压强减小、体积增大
B．温度降低、压强减小、体积减小
C．温度升高、压强增大、体积减小
D．温度降低、压强减小、体积增大
4.一台四冲程内燃机飞轮转速为3600rad/min，它1s完成了（ ）
A．60个冲程，做了60次功
B．120个冲程，做了120次功
C．240个冲程，做了60次功
D．120个冲程，做了30次功
D
C
5.如图是柴油机的四个工作过程，按其工作过程排列顺序正确的是：（　　）
A．②③①④ B．①②③④
C．③④②① D．②①④③
A
6.在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针管紧紧地塞进孔中，打开塑料盒盖，向盒中滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮。你观察到现象是 。根据这个原理，可以制造出一种将 能转化为 能的机器。
机械
内
塑料盒盖飞出去
7.如图1所示是四冲程汽油机工作示意图，其中压缩冲程是把 能转化为 能。如图2甲、乙所示，是我们课堂演示的两个实验，与压缩冲程原理相同的是 实验。
甲
内
机械
作业题P21：第3、4题。
