人教版物理八年级下册12.2滑轮 课件 (共26张PPT)

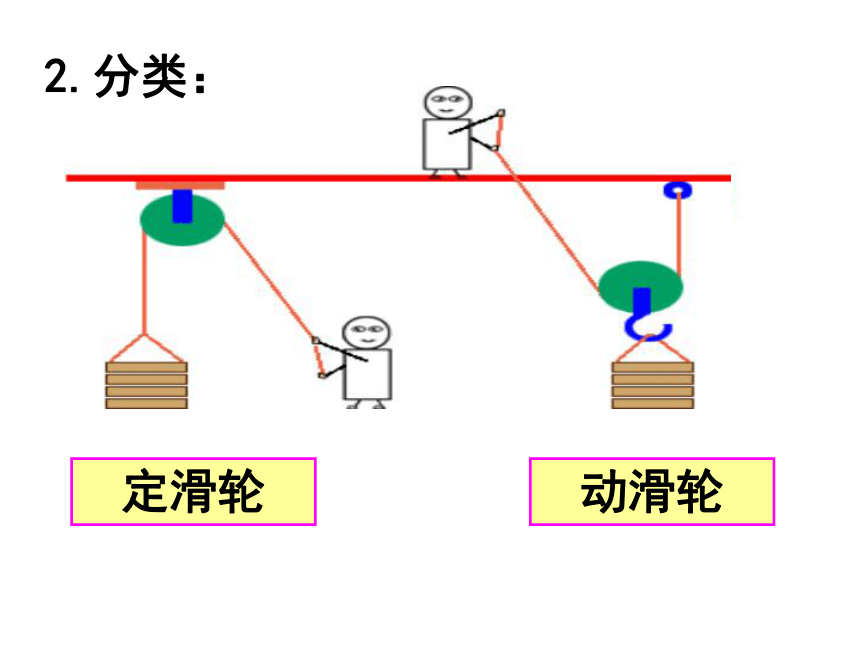

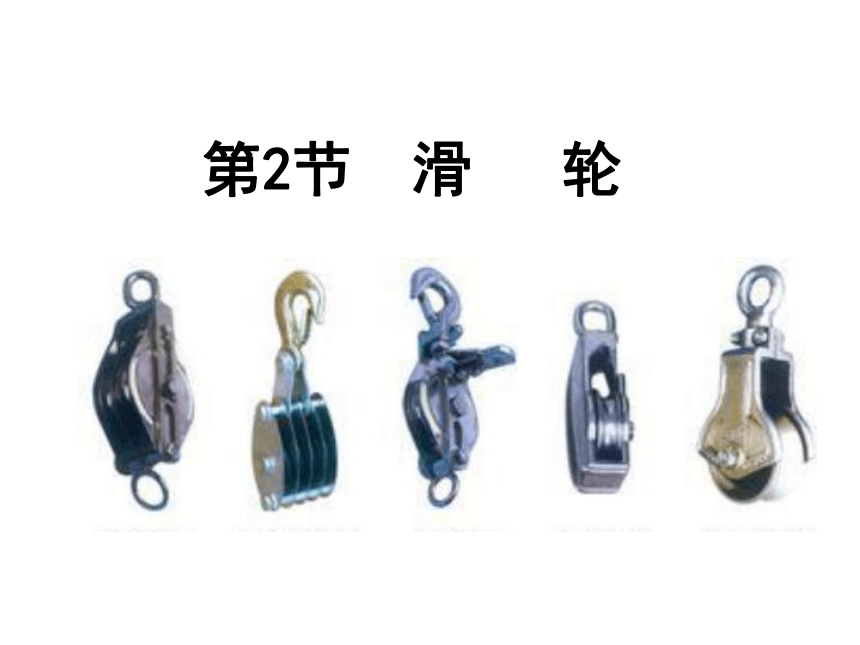

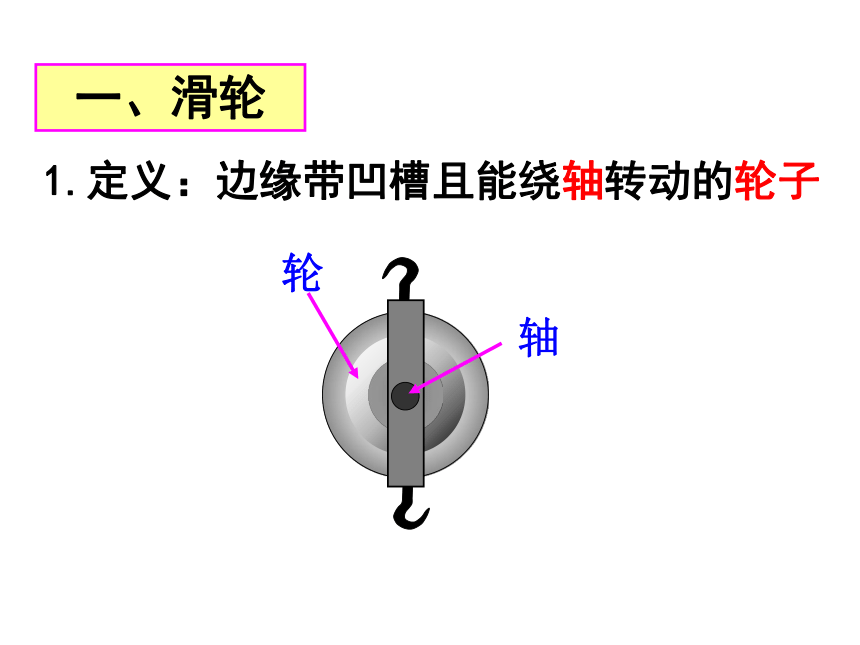

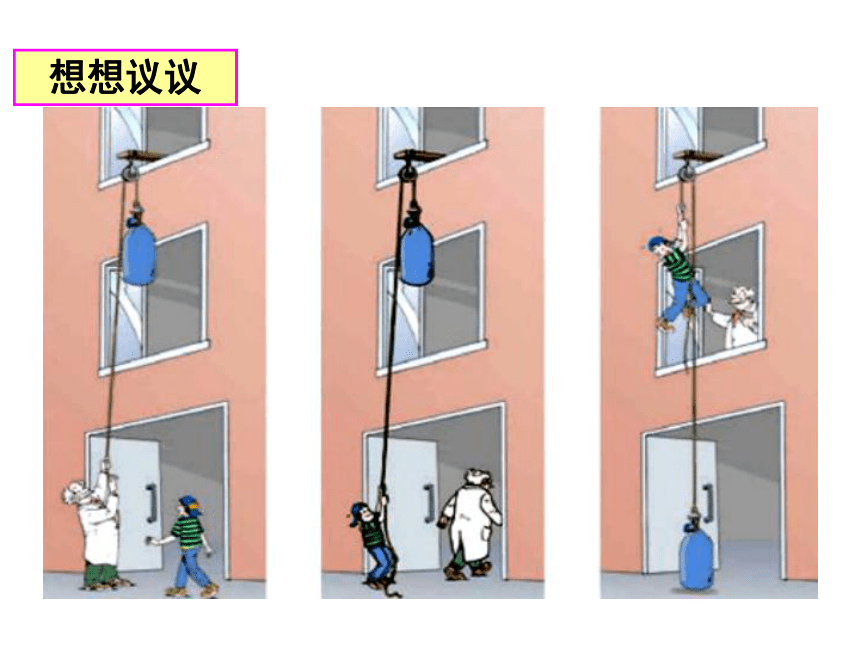

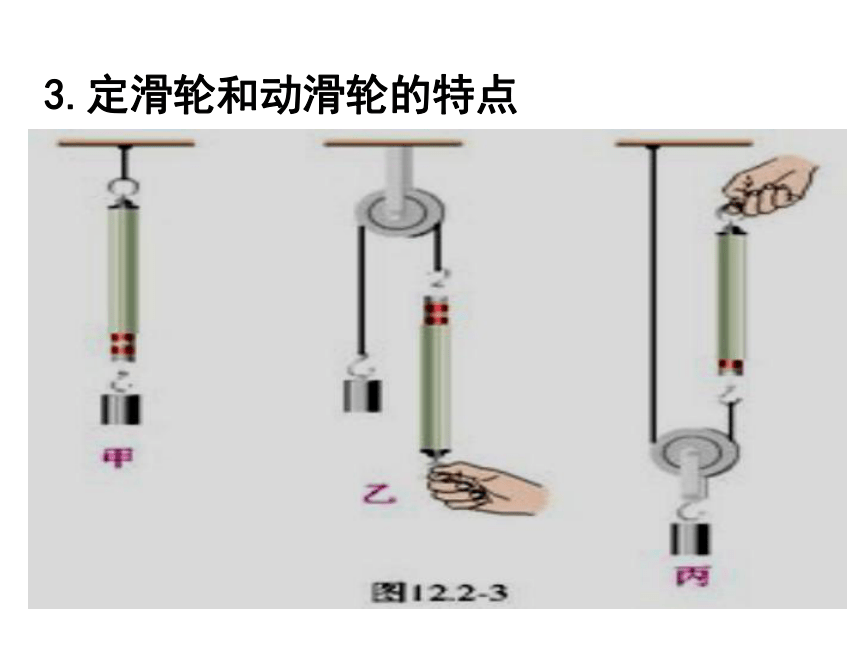

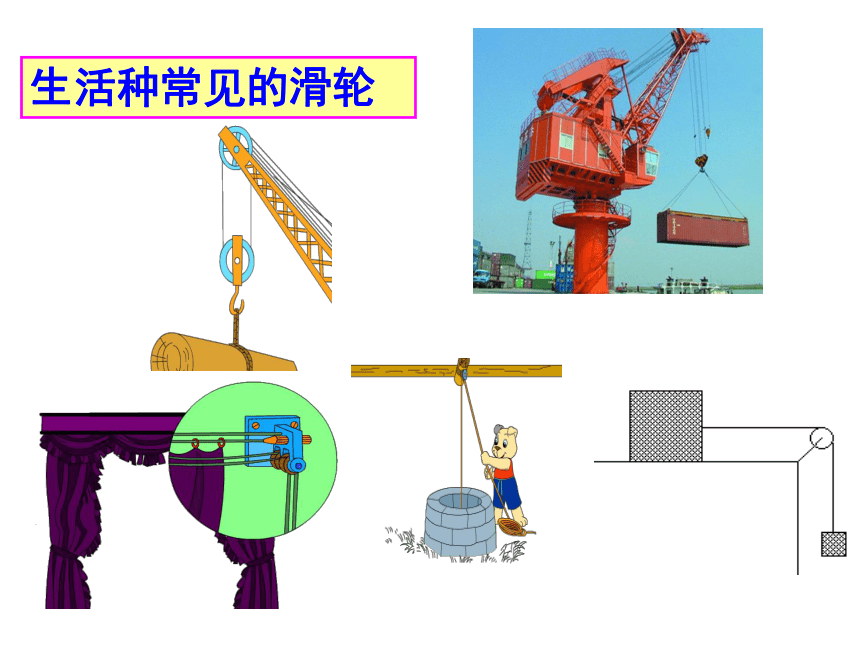

课件26张PPT。第2节 滑 轮1.定义：边缘带凹槽且能绕轴转动的轮子一、滑轮定滑轮动滑轮2.分类：生活种常见的滑轮想想议议3.定滑轮和动滑轮的特点

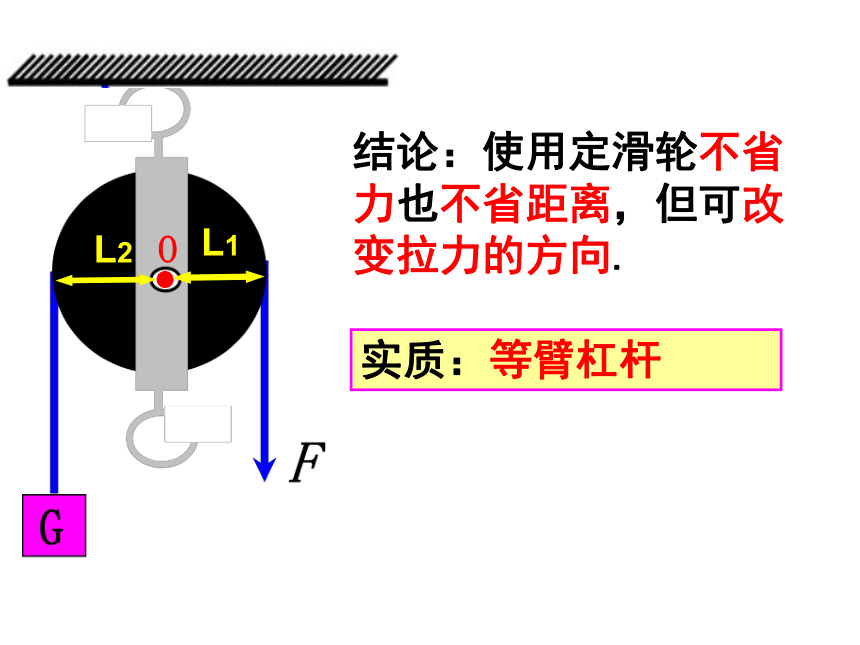

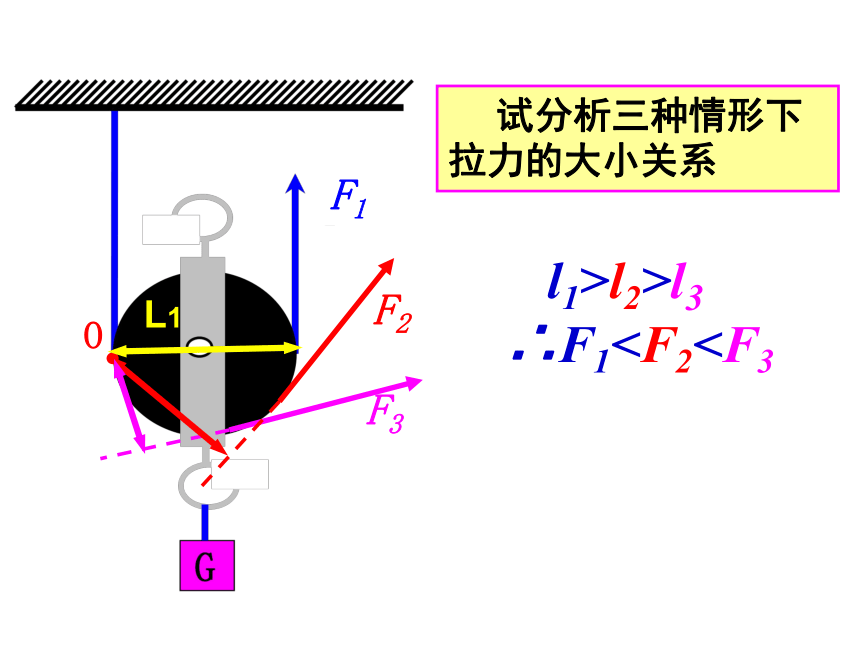

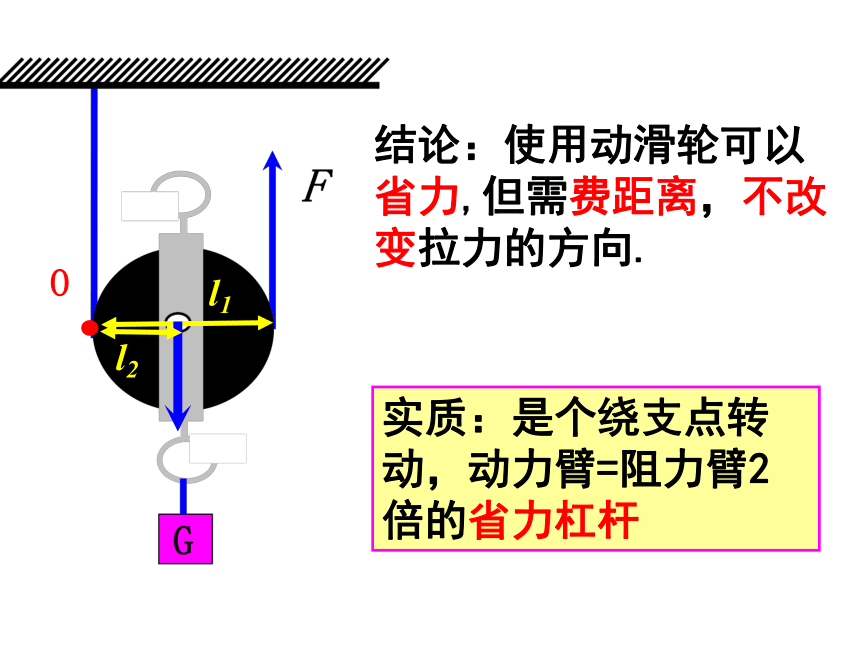

实质：等臂杠杆结论：使用定滑轮不省力也不省距离，但可改变拉力的方向.实质：是个绕支点转动，动力臂=阻力臂2倍的省力杠杆l2l1结论：使用动滑轮可以省力,但需费距离，不改变拉力的方向.F1F2F3 试分析三种情形下拉力的大小关系 l1>l2>l3
∴F1可改变拉力的方向省力,费距离，
不改变拉力的方向1.如图为家庭手摇升降晾衣架结构图，当顺时针摇动旋轮手柄时，横梁上升。其中属于动滑轮的是（ ）
A．甲 B．乙 C．丙 D．丁D热身练习 现在我想站在地上，把它省力的拉到二楼粮仓内,怎么办??二、滑轮组由定滑轮和动滑轮组合在一起的装置 由一个定滑轮和一个动滑轮绕成滑轮组有几种绕法?小组讨论F=G/2F=G/3结论：动滑轮上有几段绳子承担，拉力就是物重的几分之一。滑轮组从动滑轮开始绕绳最省力。2.如图12-5-1所示，货物重300 N，现使用滑轮或滑轮组匀速提升重物(滑轮重和摩擦不计)，F1＝ N，F2＝ N，F3＝ N.3001501003.如下图所示，用四个滑轮组分别匀速提升重力相同的物体，若不计滑轮重、绳重及摩擦，其中用力最小的是（ ）
A．F1 B．F2 C．F3 D．F4 B4.人站在地面上，用如图所示的滑轮组将重物提起，画出最省力的绕法。充实你的笔记2.费距离：重物上升h高度，绳子自由端要移动nh距离F=—(G物+G动)（考虑动滑轮重）1n5.如图用滑轮组提起320N的重物。作用在绳子自由端的拉力F为200N，则动滑轮自身重为________320N200N80N 6.如图所示，水平地面上的物体A在拉力F的作用下向左匀速运动，已知物体A受到的摩擦力为30N，重力为100N，则绳子对A的拉力F′＝ N，绳子自由端的力F＝ N.3015拓展知识：斜 面特点：省力、费距离F · l = G · h 需要做的功“Gh”一定，斜面增大了移动距离l，便减小了力F.
