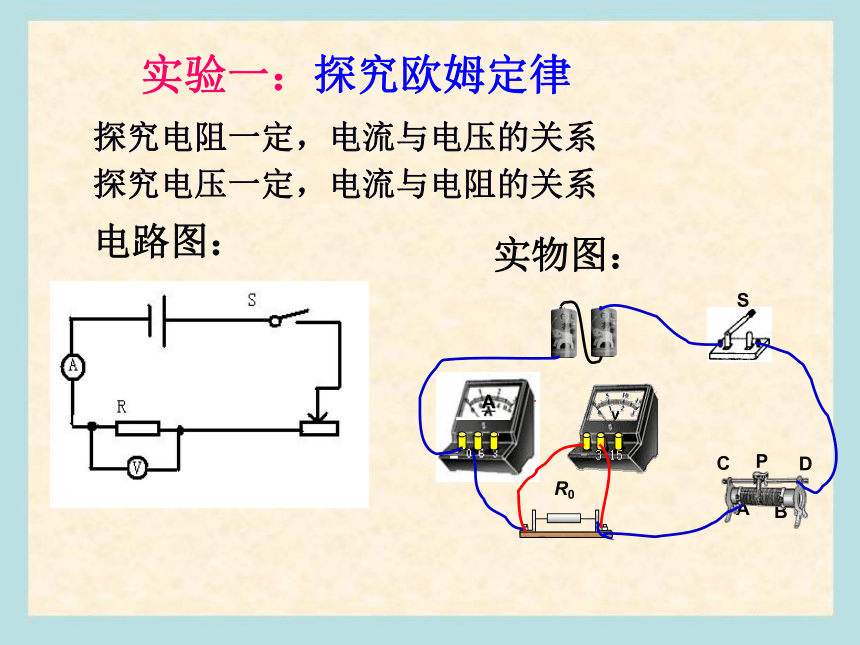

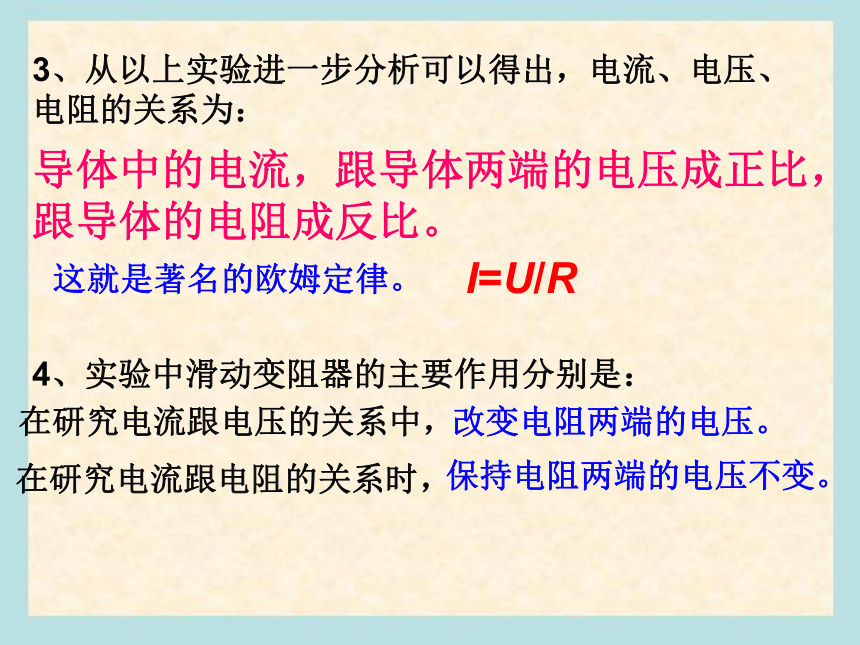

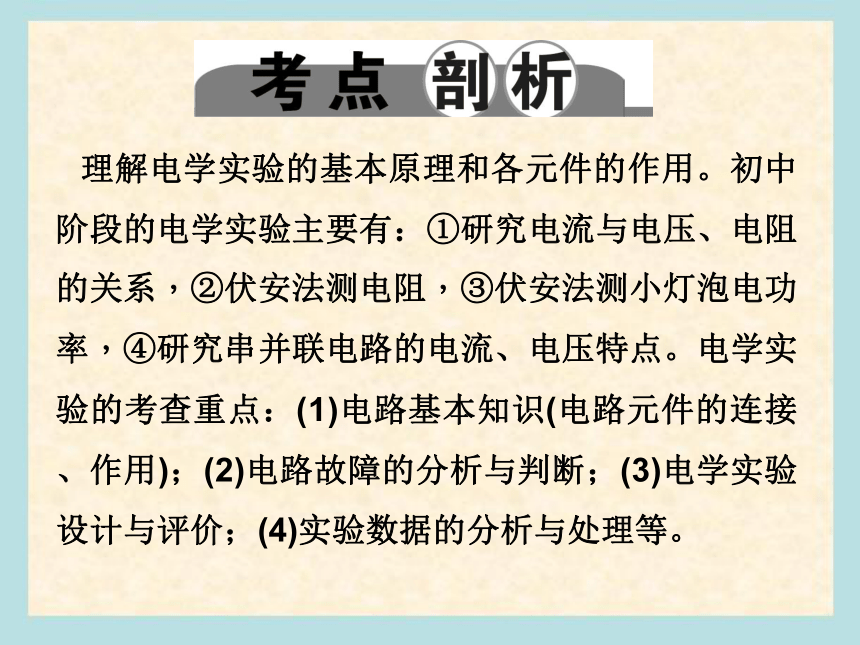

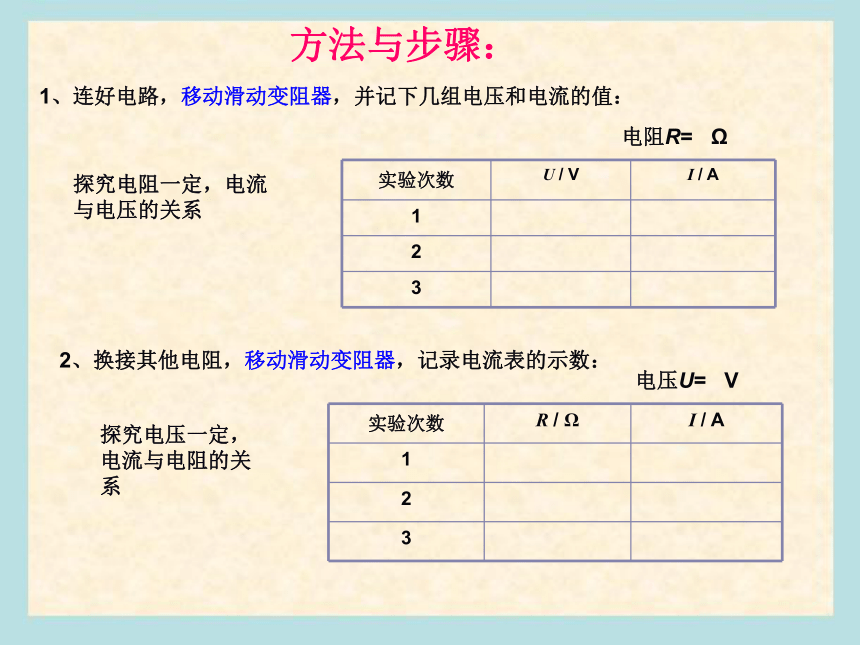

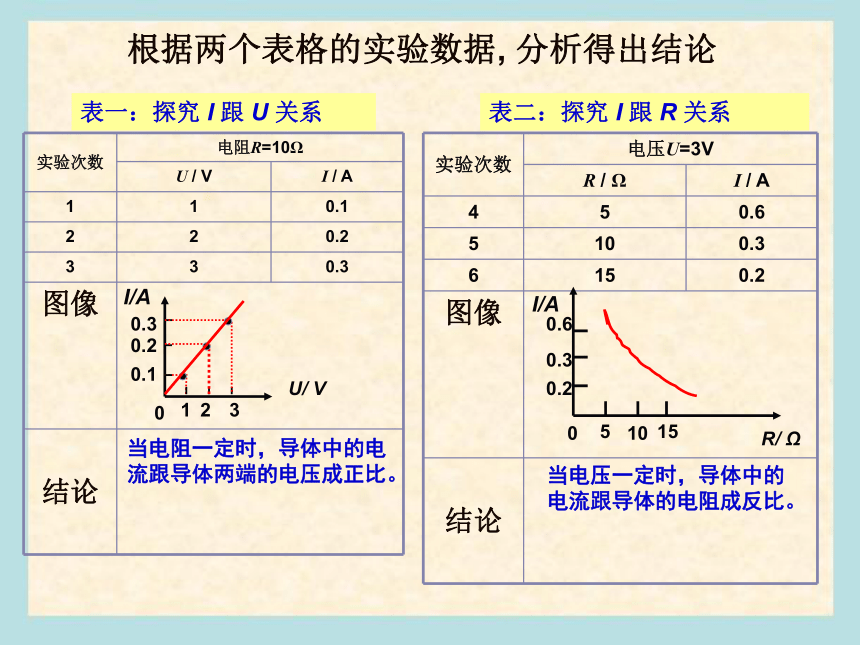

课件21张PPT。中考物理电学实验专题苏科版九年级理解电学实验的基本原理和各元件的作用。初中阶段的电学实验主要有：①研究电流与电压、电阻的关系，②伏安法测电阻，③伏安法测小灯泡电功率，④研究串并联电路的电流、电压特点。电学实验的考查重点：(1)电路基本知识(电路元件的连接、作用)；(2)电路故障的分析与判断；(3)电学实验设计与评价；(4)实验数据的分析与处理等。实验一：探究欧姆定律电路图：实物图：探究电阻一定，电流与电压的关系探究电压一定，电流与电阻的关系1、连好电路，移动滑动变阻器，并记下几组电压和电流的值：2、换接其他电阻，移动滑动变阻器，记录电流表的示数：方法与步骤：探究电阻一定，电流与电压的关系探究电压一定，电流与电阻的关系电阻R= Ω电压U= V表一：探究 I 跟 U 关系表二：探究 I 跟 R 关系当电压一定时，导体中的电流跟导体的电阻成反比。当电阻一定时，导体中的电流跟导体两端的电压成正比。根据两个表格的实验数据, 分析得出结论I/AU/ V0.10.20.31 23I/AR/ Ω0.20.30.6 5 10 15003、从以上实验进一步分析可以得出，电流、电压、 电阻的关系为：
导体中的电流，跟导体两端的电压成正比，

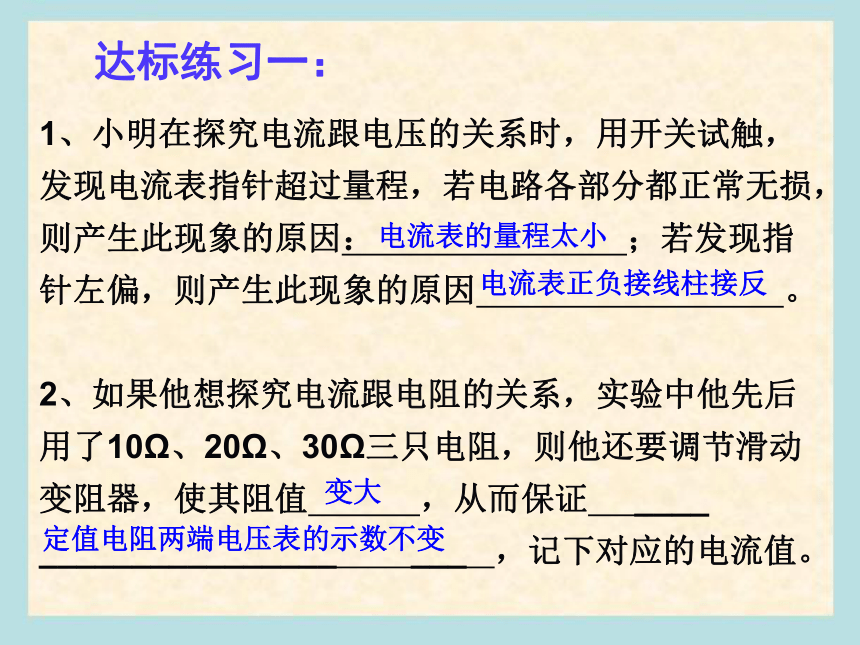

跟导体的电阻成反比。这就是著名的欧姆定律。4、实验中滑动变阻器的主要作用分别是：在研究电流跟电压的关系中，在研究电流跟电阻的关系时，I=U/R改变电阻两端的电压。保持电阻两端的电压不变。1、小明在探究电流跟电压的关系时，用开关试触，发现电流表指针超过量程，若电路各部分都正常无损，则产生此现象的原因： ；若发现指针左偏，则产生此现象的原因 。
2、如果他想探究电流跟电阻的关系，实验中他先后用了10Ω、20Ω、30Ω三只电阻，则他还要调节滑动变阻器，使其阻值 ，从而保证 ____ ________________ ___ ，记下对应的电流值。

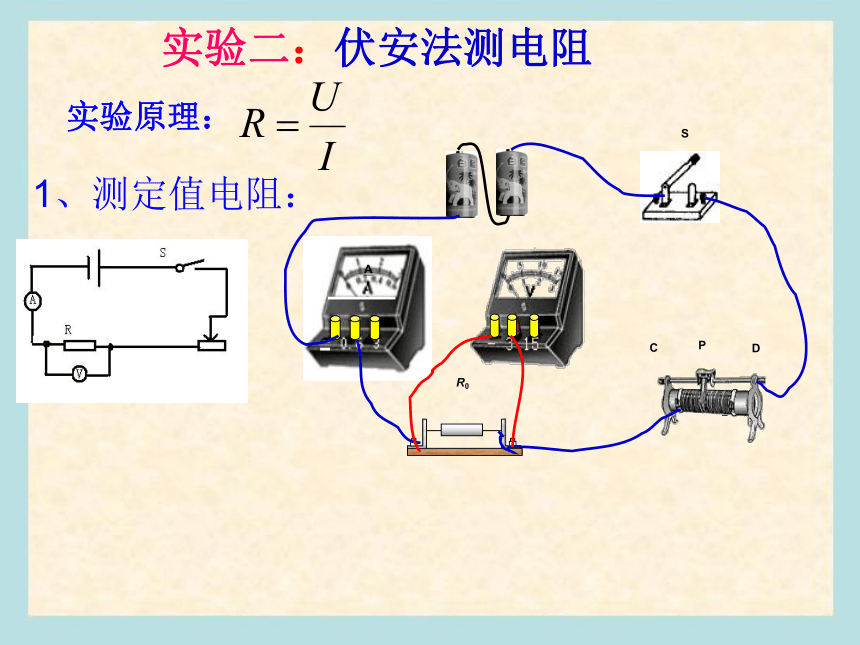

变大定值电阻两端电压表的示数不变电流表的量程太小电流表正负接线柱接反达标练习一：S实验二：伏安法测电阻1、测定值电阻：实验原理：

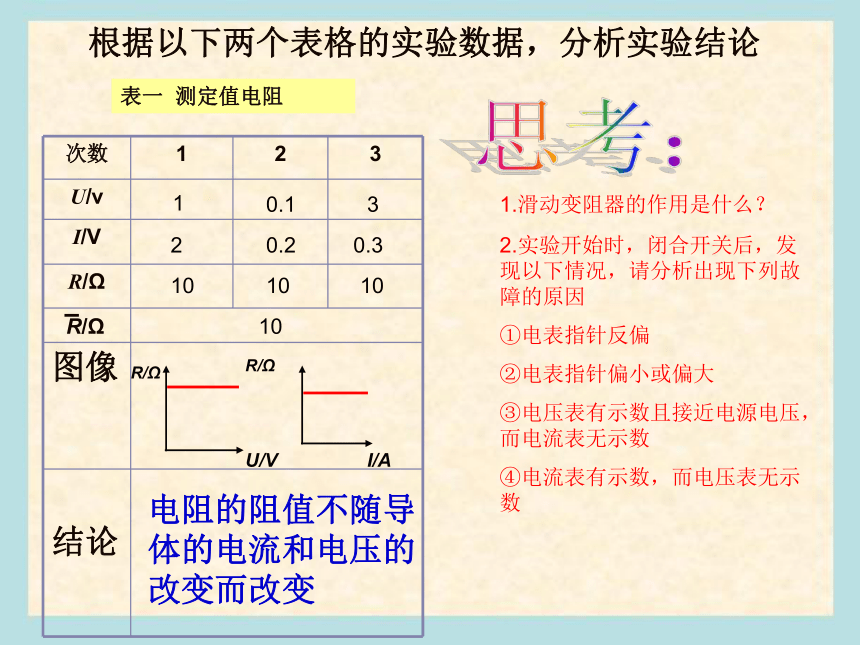

表一 测定值电阻电阻的阻值不随导体的电流和电压的改变而改变 根据以下两个表格的实验数据，分析实验结论R/ΩU/VR/ΩI/A 1 2 10 0.1 0.2 3 0.3 10 10 10R/Ω思考：1.滑动变阻器的作用是什么？2.实验开始时，闭合开关后，发现以下情况，请分析出现下列故障的原因
①电表指针反偏
②电表指针偏小或偏大
③电压表有示数且接近电源电压，而电流表无示数
④电流表有示数，而电压表无示数实验中滑动变阻器的作用分别是：
1、在测定值电阻时：
2、在测灯泡电阻时：思考：改变电阻两端的电压改变灯泡两端的电压电路故障分析电表正负接线柱接反了灯泡断路了电表量程选择太小了滑动变阻器接在了下面
两个接线柱上了灯泡短路了电表量程选择太大了表一 测定值电阻表二 测小灯泡的电阻电阻的阻值不随导体的电流和电压的改变而改变小灯泡的电阻随温度的升高而增大 根据以下两个表格的实验数据，分析实验结论R/ΩU/Vt/ CR/Ω0R/ΩI/A 1 2 10 0.1 0.2 3 0.3 10 10 10R/Ω 4.4 0.18 1.0 0.20 2.1 0.30 0.8 5.0 7.0S实验二：伏安法测灯泡电阻1、测定值电阻：2、测灯泡电阻：L实验原理：
1、小刚同学想用伏安法测一段电阻丝R的电阻，已连接了部分电路，如图所示，请你帮他完成：
（1）用笔画线代替导线，将电路补充完整。达标练习二：(2）当电压表的示数为3.6V时，电流表的示数如下图所示，这时电路中的电流是 _____ A，电阻丝的电阻为 ____ Ω。小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是：_______0.312减小误差LS实验三：测灯泡的功率实验原理：
以下是伏安法测量一额定电压为2.5V，额定功率为0.5W的
小灯泡的电功率的数据表格:（1）由以上的实验现象可知：当U实=U额时， P实=P额，小灯泡正常发光。当U实U额时， P实>P额，小灯泡比正常时亮。小灯泡的亮度由它的实际功率决定的.（2）得出的结论是：达标练习三：1、某同学要测定一个额定电压为3.8V的小灯泡的额定功率，设计如图所示的电路，请完成下列问题:（1）在连接实物电路的过程中，开关应处于_____状态，原因是 _________. 滑动变阻器的滑片移到________处，目的是______________________断开阻值最大（2）接通电路，移动滑动变阻器的滑片，使电压表示数为3.8V，此时观察到电流表示数如图，此时电路中电流大小为 ，此灯的额定功率为 。0.2A0.76W防止短路防止电流过大，烧坏电路L1、电路图相同3、所测的物理量相同2、实物图的连接相同4、实验中的注意事项是相同的1、实验的表达式2、数据的处理不同4、实验中所得到的结论和图像不同3、滑动变阻器的作用
不同小结三次实验中滑动变阻器的作用分别是改变电阻的电压和电流保持更换的电阻两端的电压不变改变灯泡的电压和电流改变电阻的电压和电流改变灯泡的电压和电流
