水沸腾后会怎样?
推动塞子的能量来自哪里?
简述该过程中能量转化的情况。
现象:软木塞冲出
说明:水蒸气对木塞做功,内能减少
工作:燃料燃烧时,化学能转化为内能软木塞冲出时 ,内能转化为机械能

这个实验,展示了人类利用内能的过程。

人类是通过什么来利用内能的呢?
第十四章 内能的利用
第一节 热机

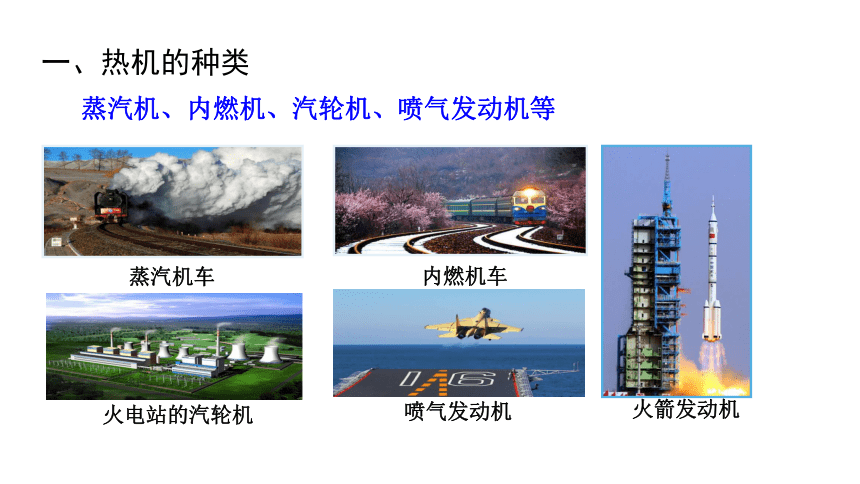

一、热机的种类
蒸汽机、内燃机、汽轮机、喷气发动机等


蒸汽机车
火箭发动机
内燃机车
火电站的汽轮机
喷气发动机
燃料的化学能
这些热机工作过程中发生了哪些能量转化?
想一想


内能
机械能
二、汽油机

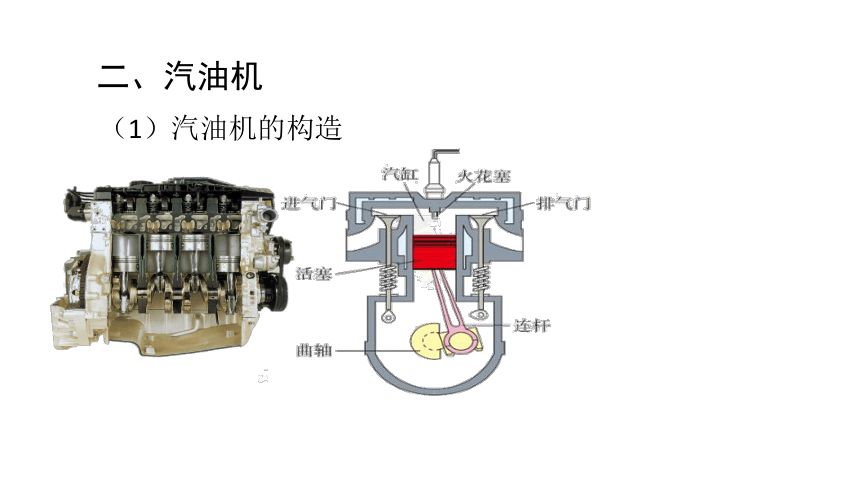

(1)汽油机的构造

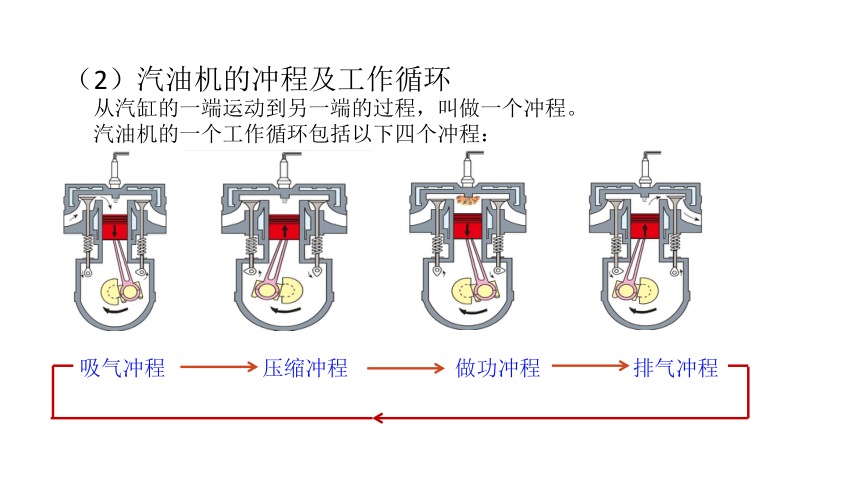

(2)汽油机的冲程及工作循环
吸气冲程 压缩冲程 做功冲程 排气冲程
从汽缸的一端运动到另一端的过程,叫做一个冲程。汽油机的一个工作循环包括以下四个冲程:
示意图 两气门情况 活塞运动情况 能量
转化 其他
吸 气 冲 程 进气门打开
排气门关闭
由上端向下运动
无 汽缸中气体体积增大,压强变小,大气压将汽油和空气组成的燃料混合物从进气门压入汽缸

示意图 两气门情况 活塞运动情况 能量
转化 其他
压缩 冲 程 进气门和排气门都关闭
从下向上运动
机械能转化为内能
燃料混合物被压缩,压强增大,温度升高

示意图 两气门情况 活塞运动情况 能量
转化 其他
做功冲 程 进气门和排气门都关闭
由上端向下运动
燃气内能转化为机械能
在压缩冲程末尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气

示意图 两气门情况 活塞运动情况 能量
转化 其它
排气 冲 程 进气门关闭,排气门打开
从下向上运动
无 汽缸内气体的体积减小,气压变大,当汽缸内气压大于大气压时,把废气排出汽缸。为新的吸气冲程做准备
三、柴油机
(1)柴油机的构造
(2)柴油机的冲程及工作循环过程
柴油机的工作过程也分为吸气、压缩、做功、排气四个冲程。
吸气冲程:进气门打开,排气门关闭。活塞向下运动,将空气吸进汽缸。
压缩冲程:进气门和排气门都关闭,活塞向上运动,活塞把空气压缩得非常小,空气的压强更大,温度更高。在压缩冲程结束时,汽缸内空气温度已超过柴油的燃点。(机械能转化为内能)
做功冲程:在压缩冲程结束时,从喷油嘴喷出的雾状柴油遇到热空气立刻猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。(内能转化为机械能)
排气冲程:进气门关闭,排气门打开,活塞向上运动,把废气排出汽缸。






汽油机和柴油机的工作过程有什么相同点,有什么不同点?

汽油机和柴油机的异同点比较
种类 汽油机 柴油机
相同点


点 构 造
燃 料
吸入气体
点火方式
都是内燃机,一个工作循环都经历四个冲程
火花塞
喷油嘴
汽油
柴油
汽油和空气混合物
空气
点燃式
压燃式
本节知识汇总
1. 在做功冲程中,高温气体迅速膨胀而做功,此时气体的温度和内能变化的情况(  )
  A.温度降低,内能减少  B.温度不变,内能不变
  C.温度升高,内能增大  D.温度降低,内能增大
练一练
2.依靠飞轮惯性完成的冲程是( )
   A       B      C      D
3.某内燃机飞轮转速为3000r/min,每秒钟内完成 个冲程,活塞往复   次,燃气推动活塞做功的次数为   次
