有关电流我们已经学了哪些知识?
电流是由电荷的定向移动形成的.
规定正电荷定向移动的方向为电流方向.
电流是否有强弱呢？


两个电路中灯的亮、暗说明了什么
亮
暗
实 验 探 究

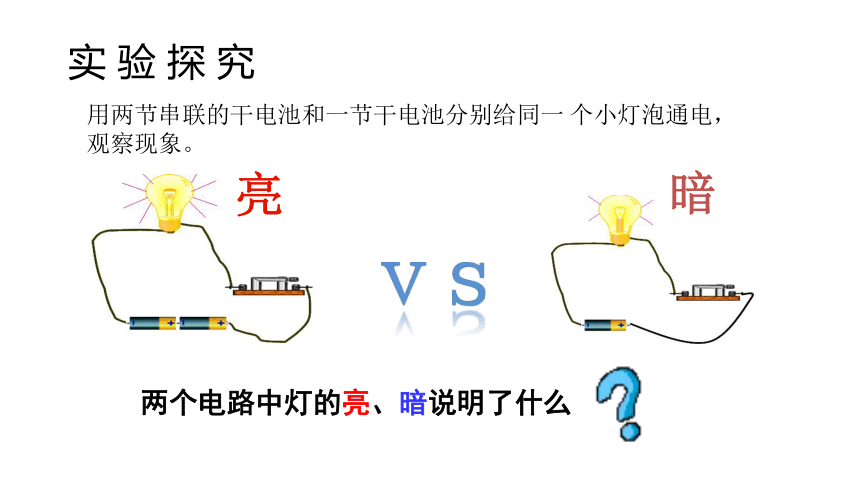

用两节串联的干电池和一节干电池分别给同一 个小灯泡通电，观察现象。
ＶＳ
第十五章 电流和电路
第四节 电流的测量
1、定义
表示电流强弱的物理量是电流。
2、单位
国际单位：安培（A）
常用单位有：
1安培（A） ＝1000毫安（mA）
1毫安（mA）＝1000微安（μA）
法国物理学家 安培
电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。

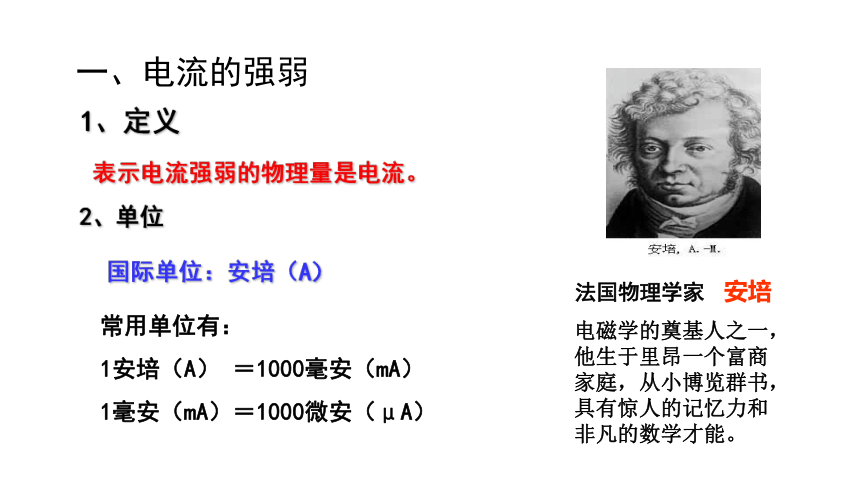

一、电流的强弱
身边的电流值
电子手表：1.5～2μA
电子计算器：150μA
移动电话：
待机电流为：15 ～50mA
开机电流为：60 ～300mA
发射电流为：200 ～400mA
荧光灯：约150mA
微波炉：2.8～4.1A
电冰箱：约1A

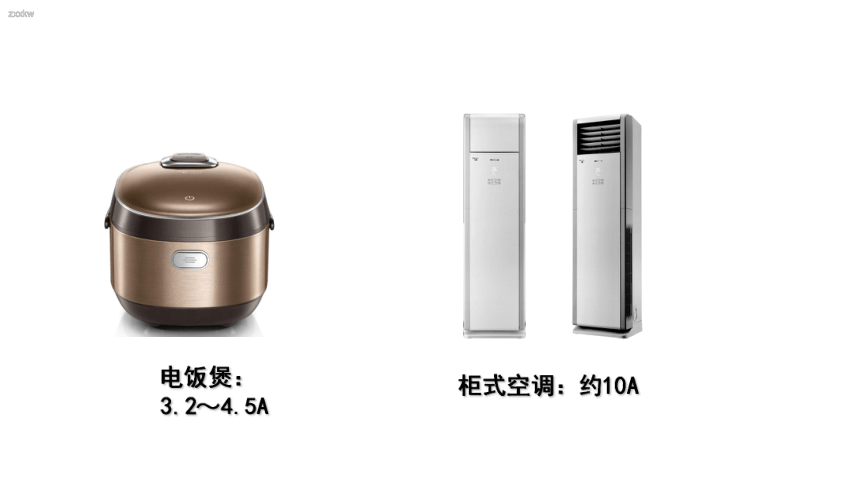

电饭煲：3.2～4.5A
柜式空调：约10A
闪电：（2～20）×104A
高压输电线：约200A
二、电流的测量

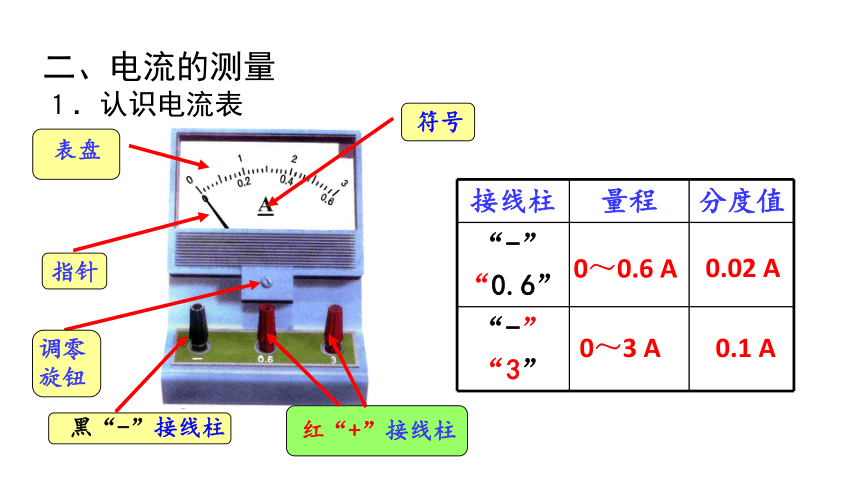

１．认识电流表

指针

红“+”接线柱




符号

表盘

黑“-”接线柱



接线柱 量程 分度值
“-”
“0.6”
“-”
“3”

调零
旋钮

0～0.6 A
0～3 A
0.02 A
0.1 A
２．电流表的连接
（１）必须把电流表串联在电路中。
×
×
（２）使电流从标有“0.6”或“3”的正接线柱流入电流表，从标有“－”的负接线柱流出电流表。
（３）绝对不允许不经过用电器而把电流表直接接到电源的两极上。
×
（４）被测电流的大小不超过电流表的量程。

试　触

为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
３．电流表的读数
指针越向右偏，
流过的电流越大。
①明确量程
②确定分度值
总共偏过了多少个小格。
连0.6接线柱：按下刻度读取
连0.6的每个小格为0.02A
③看看表针向右



连3接线柱：按上刻度读取
连3的每个小格为0.1A
练习：用电流表测量电路中的电流
1.画出电路图。（注意在图中标出电流表的正负接线柱）
2.完成实物图的连接。（注意电流进出的方向与电流表的正负接线柱相对应）
3.根据实物图连接电路。
4.分别测量灯泡左右两端的电流。观察通过小灯泡的电流有无变化。
测量简单电路中的电流，将电流表分别接在小灯泡的左端和右端，各测量一次。
按照下列步骤进行：
电流的符号：用I表示。
电流
定义

概念
安培，简称安，用A表示。
单位：
仪器：
使用口诀
“三要”
“二不”
“两看清”
测量

电流表


基本单位：
常用：
毫安（mA）和微安（μA ）

总结

“三要”
一要校零，
二要串联，
三要注意“＋”、“－”接线柱。







口诀
　“二不”
1、被测电流不要超过电流表的最大测量值。
2、绝对不允许不经过用电器而把电流表直接连到电源的两极上。



“两看清”
1、看清所选量程。
2、看清对应的分度值


1、下列电路中，能正确测出电灯L2的电流的是（ ）
- +

A
L1
L2
















A.
B.
C.
B
-+
L1
L2



















A
- +
L1
L2

















A
L1
L2



















A
-+
D.
练一练
2、关于电流表的使用，下列说法不正确的是（ ）
A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零
B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程
C．要正确读出电流表的示数，必须先看清电流表所使用的量程
D．如果电流表与被测用电器并联连接，则电流表一定被烧坏
D
3、如图所示，请读出它们指针所指位置的示数：图1的示数是:________。
图2的示数是:________。
0.46 A
1.2 A

































0
0
1
2
3
0.2
0.4
0.6




3A
0.6A


A
图1

图2

































0
0
1
2
3
0.2
0.4
0.6



3A
0.6A


A


4、如图所示，L1、L2是______联的。若要测量通过L1的电流，应把电流表接在_____点上；测量L2时，电流表应接在______点上；若要测干路电流应把电流表接在_____或______点上。请在右图中连接测干路电流的实物图。











A
― 0.6 3
L1
L2
并
C
D
A
B





















5、张力同学在做“用电流表测量电流” 的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，同一组的另外四位同学认为测量时产生这种现象的原因可能是以下情况：
A.电流表坏了
B.电流表的量程选大了
C.电流表的量程选小了
D.电流表的正、负接线柱接错了
分析以上四位同学的说法，哪个正确？为什么？
D正确。电流表正常使用时，电流从“+”接线柱流入，从“-”接线柱流出，指针向右偏转，如果正负接线柱接反了，指针就会偏向刻度盘左侧没有刻度的一侧．
