2019年秋人教物理九年级 15.5 串、并联电路中电流的规律课件21张PPT

第十五章 电流和电路
第五节 串、并联电路中电流的规律

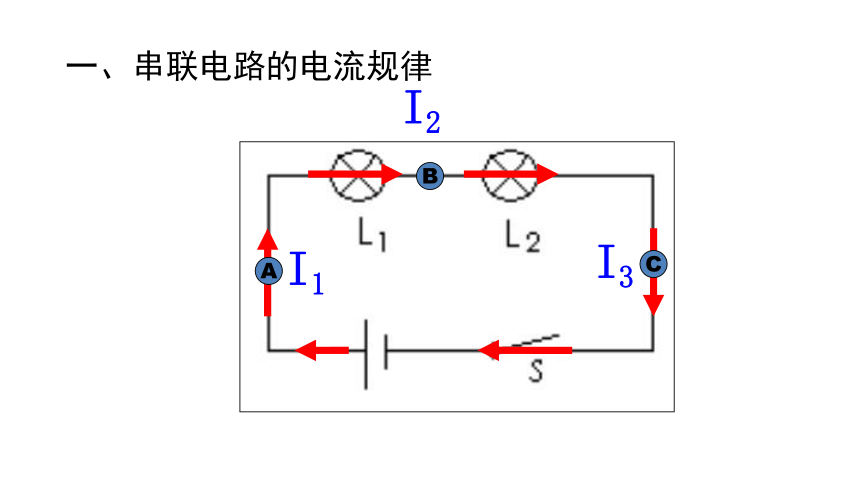

一、串联电路的电流规律






A
B
C
I1
I2
I3
猜想1：串联电路中电流处处相等
猜想2：串联电路中电流从电源正极流回负极过程中电流越来越小
验 证
提出问题：串联电路中各点的电流之间有什么关系？

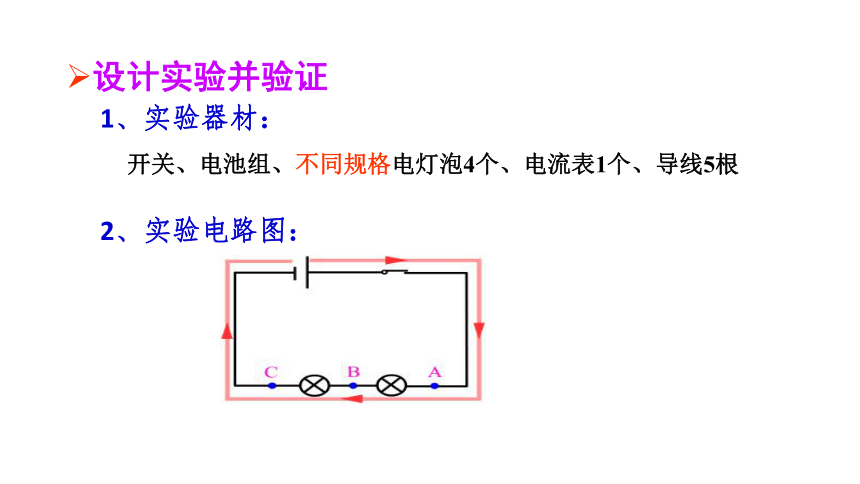

设计实验并验证
1、实验器材：
开关、电池组、不同规格电灯泡4个、电流表1个、导线5根
2、实验电路图：
测量 点电流的电路图

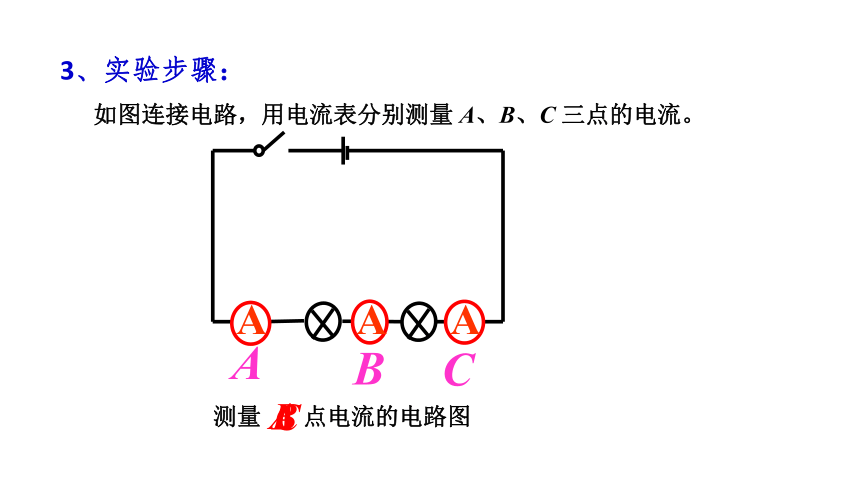

3、实验步骤：

B




















C

A

如图连接电路，用电流表分别测量 A、B、C 三点的电流。

A

A

A
B
C
A
实验是否就结束了，我们能不能只根据一次实验就得出结论？
换一组灯泡，再做一次（实验步骤）

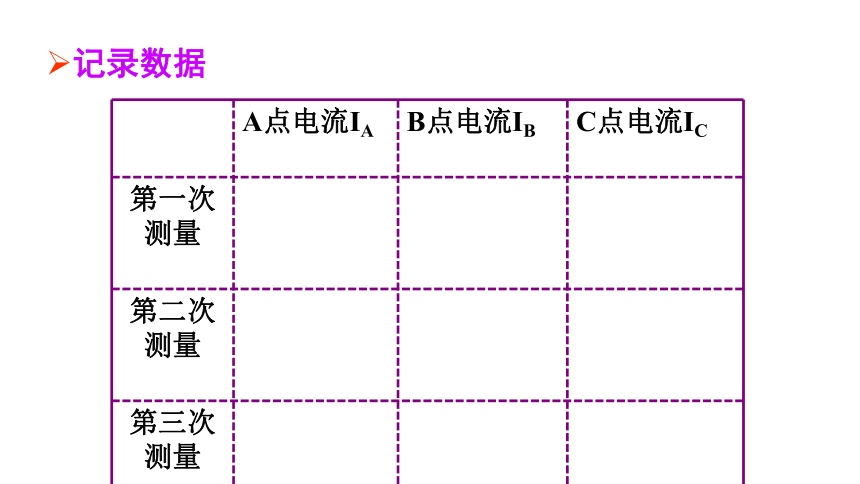

记录数据
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
分析和论证
测量结果说明什么？得出什么结论？
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
1.2
1.2
1.2
1.3
1.3
1.3
1.1
1.1
1.1
得出结论
串联电路的电流处处相等。
二、并联电路的电流规律












A
B
C
I
I1
I2
并联电路中干路的电流与各支路的电流又有什么样的关系呢?
提出问题
并联电路中干路电流与各支路电流有什么关系？
猜想或假设
提示：河流的支流流量和干流流量之间有什么联系？
猜想：并联电路干路电流等于各支路电流之和
设计实验并验证
1、实验器材：
开关、电池组、不同规格电灯泡4个、电流表1个、导线5根
2、实验电路图：（你能画出吗）
A
B
C
3.实验步骤：（你能自己设计实验步骤吗）
(1)如图连接电路，把电流表分别串联接入A、B、C三点，闭合开关并记下电流表的示数。
(2) 换两个小灯泡，重复步骤1。















A














A
测出A点电流
测出B点电流
测出C点电流















A













B
















A













C
记录数据
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
分析和论证
测量结果说明什么？得出什么结论？
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
1.2
1.3
2.5
1.3
1.1
2.4
1.2
1.2
2.4
得出结论
并联电路的干路电流等于各支路电流之和。
1. 有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
练一练
2.如图所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（ ）





A、I1 = I2 = I3 B、I1 > I2 = I3
C、I1 > I2 > I3 D、I1 > I3 > I2
?
?
?
?
?
D
3.如图，某同学拿电流表分别并接在ab、cd两端时指针没有偏转，并接在ce、de两端时，发现电流表指针发生了偏转，由此可知电路故障可能是 （ ）




A．R1 短路 B．R1 断路
C．开关断开 D．R2 断路
C
4、如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
L1
L2

1.8A
0.36A
1.44A
5.某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为200mA、1 A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？
解：因为I总=200mA+1A+300mA+250mA
=0.2A+1A+0.3A+0.25A
=1.75A<3A
所以这些用电器可以同时使用。
