2019年秋人教物理九年级 16.1 电压课件18张PPT

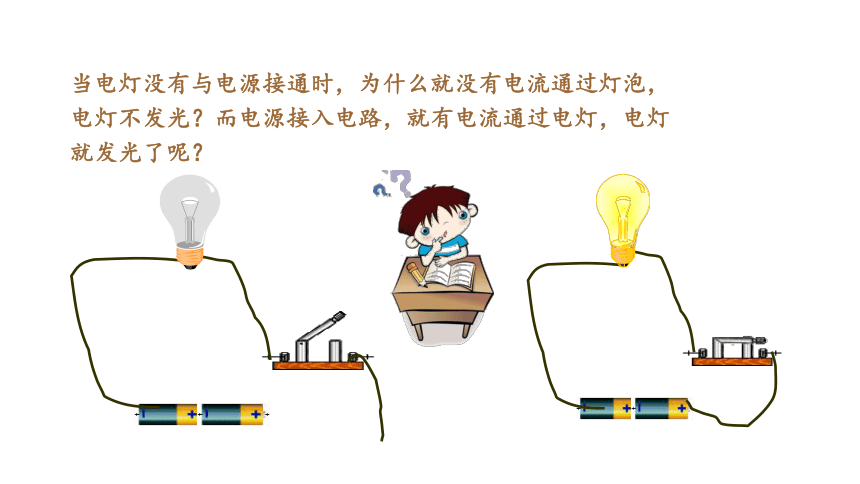

当电灯没有与电源接通时，为什么就没有电流通过灯泡，电灯不发光？而电源接入电路，就有电流通过电灯，电灯就发光了呢？

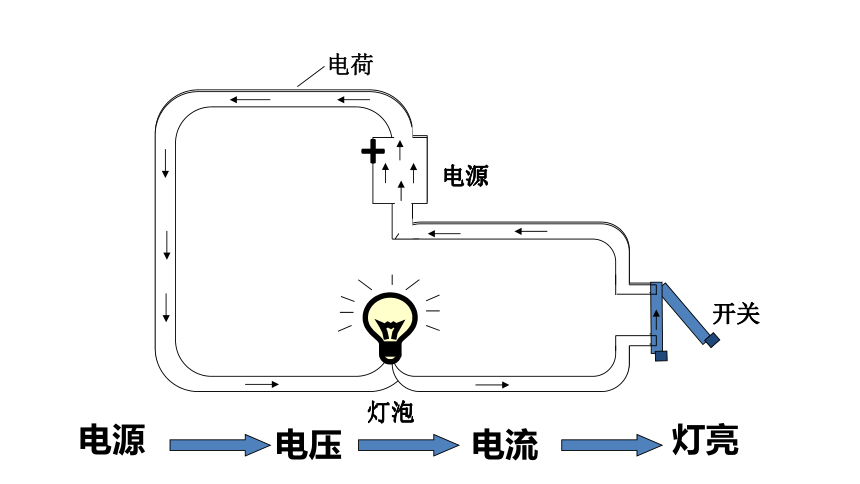

电源
开关
灯泡


开关























电源
灯泡
电荷





+



















灯亮

电流

电压

电源

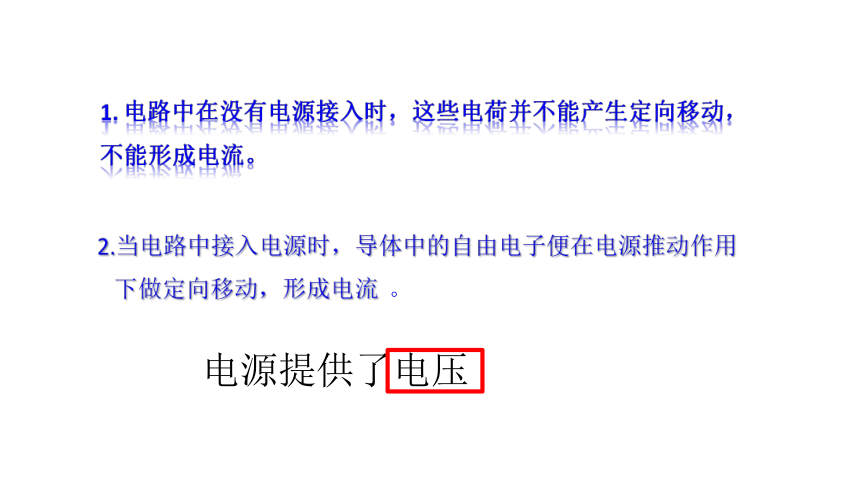

2.当电路中接入电源时，导体中的自由电子便在电源推动作用下做定向移动，形成电流 。
1. 电路中在没有电源接入时，这些电荷并不能产生定向移动，不能形成电流。
电源提供了电压

第十六章 电压 电阻
第一节 电压

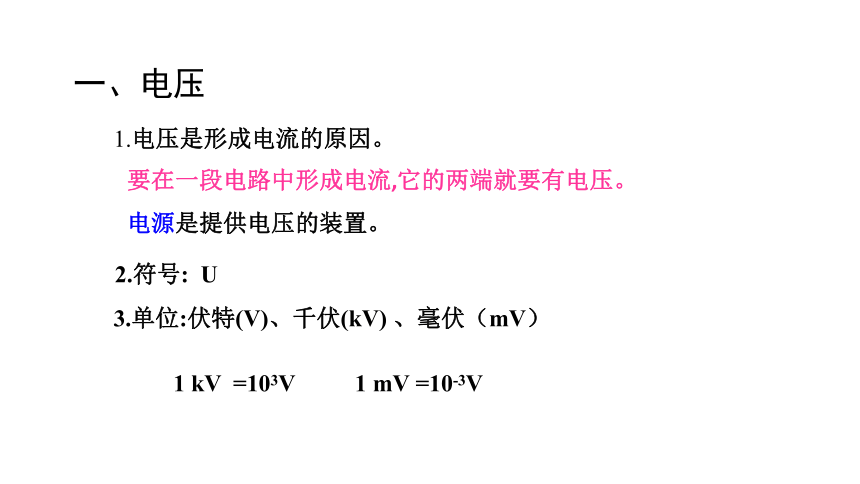

一、电压
要在一段电路中形成电流,它的两端就要有电压。
电源是提供电压的装置。
1.电压是形成电流的原因。
2.符号: U
3.单位:伏特(V)、千伏(kV) 、毫伏（mV）
1 kV =103V 1 mV =10-3V

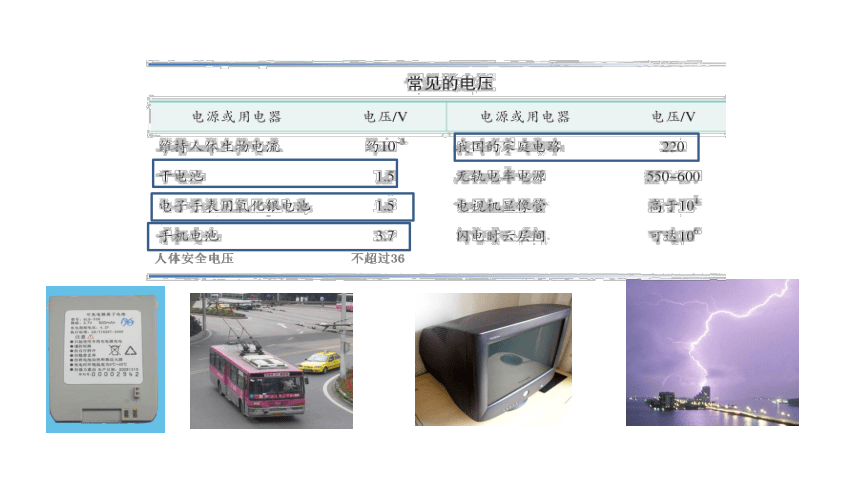

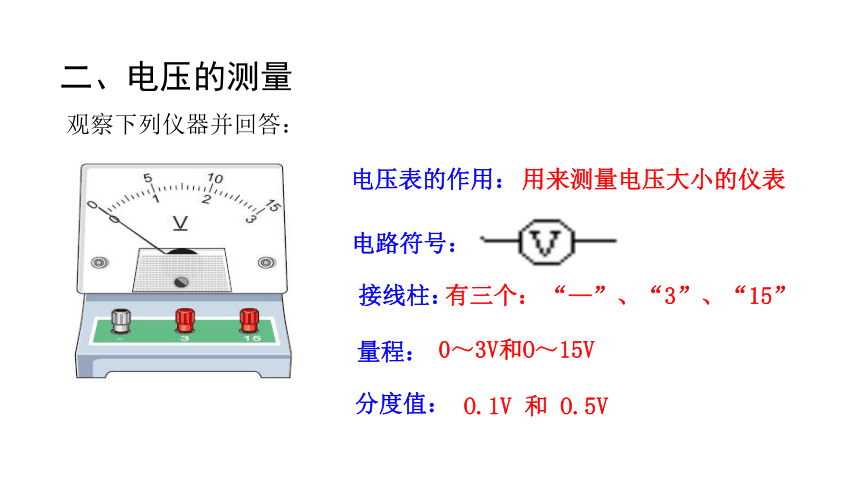

二、电压的测量
观察下列仪器并回答：
电路符号：
接线柱：
量程：
分度值：
电压表的作用：
有三个：
“—”、“3”、“15”
0～3V和O～15V
O.1V 和 O.5V
用来测量电压大小的仪表
2 将电压表必须与被测用电器并联。
3 必须是电流从“＋” 接线柱流进，从“－”接线柱流出。
4 被测电压不要超过电压表的量程。
一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。
注：电压表可以直接接到电源两端测量电源电压
1 电压表使用前须调零。
咱俩这样没事儿
电压表在使用时应注意哪些问题？


根据前面学过的电流表读数方法，试着读一读下面电压表的示数，你分了几步来读？
＊明确所选电压表的量程
＊确定电压表的分度值
＊看清指针所指的位置
＊写单位
0~3 V
0.1 V
1.6
1.6V
思考：如果改接到另一个接线柱，读数又是多少？


仪
表
电
流
表
电
压
表
元
件
符
号
使用规则
接
法
接线
柱
量程
能否直接连到
电源两
极上
学生用表
量
程
最小
刻度
读
数

V

A
串
联
并
联
电流
从“+”
进从
“-”出
电流
从“+”
进从
“-”出
电流不能
超过表的
量程，先
要试触
电压不能
超过表的
量程，先
要试触
不能
能
0.6安
0.02安
3安
0.1安
3伏
0.1伏
15伏
0.5伏
先看
量程
再读
先看
量程
再读


















电压表和电流表的异同
电压表的使用方法可简记为：一“不”二“要”三“看清”
不能超过电压表的量程（试触）
电压表要和被测的用电器并联。
电流要从正接线柱流入，从负接线柱流出（“十”进“一”出）。
看清电压表的量程。
看清分度值。
看清指针的位置
本课小结
1.下列有关说法错误的是（ ）
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电流是电荷的定向移动形成的
D．电路两端只要有电压就一定有电流
D
练一练
2.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
3.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
4.在如图所示电路中，开关闭合后，会出现的后果是（ ）
D
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
6.在 内填上适当的电表，并标出“+”“-”接线柱









L



























A
A
V
V
+
—
+
+
+
—
—
—
7.在图中，要求用电流表测量灯泡L2中的电流（0.3A），电压表测量灯泡L1的电压，L1、L2并联，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．

V










A



L1
L2
