大街上车太多就会发生堵塞

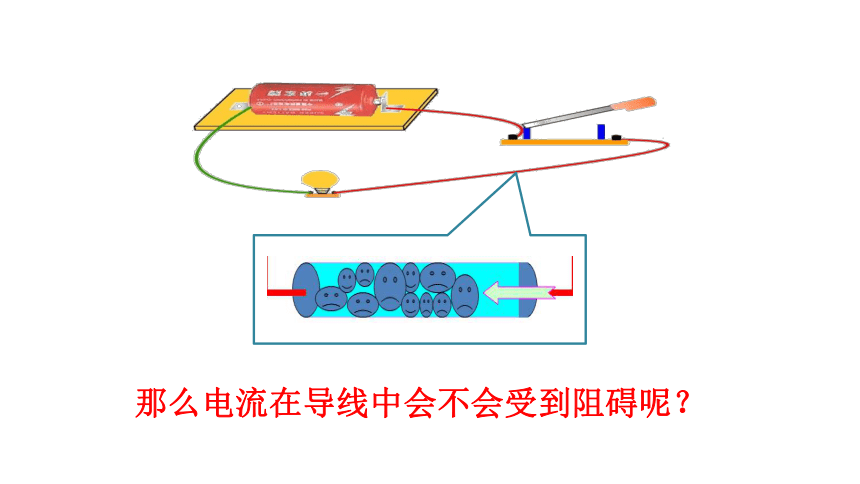

那么电流在导线中会不会受到阻碍呢?

第十六章 电压 电阻
第三节 电阻

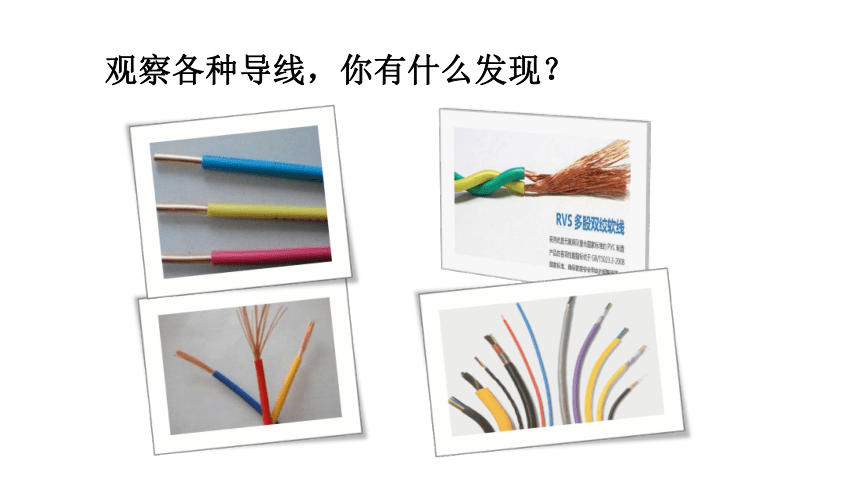

观察各种导线,你有什么发现?

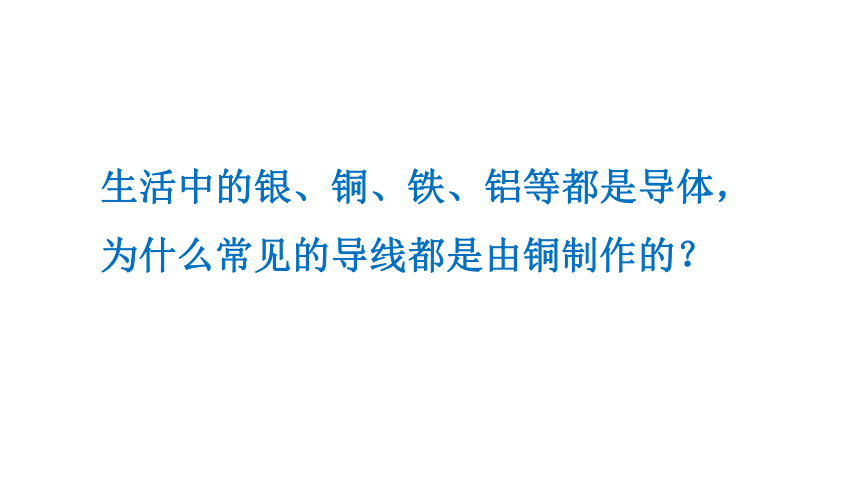

生活中的银、铜、铁、铝等都是导体,为什么常见的导线都是由铜制作的?

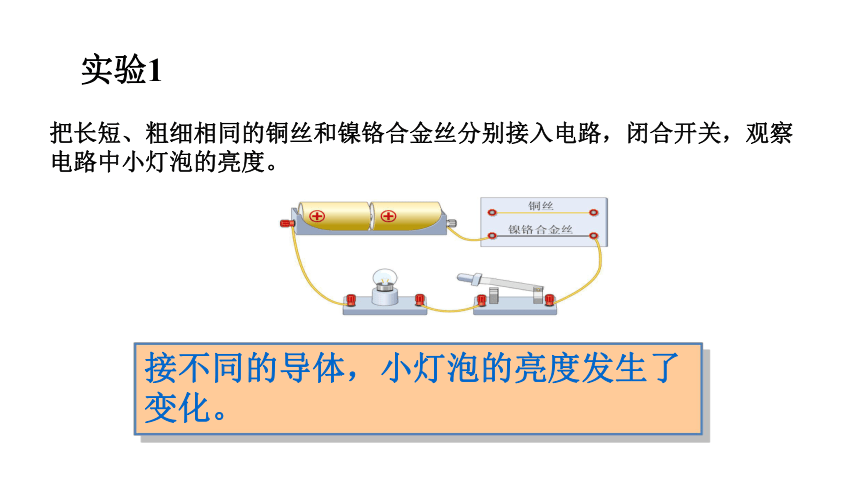

把长短、粗细相同的铜丝和镍铬合金丝分别接入电路,闭合开关,观察电路中小灯泡的亮度。
实验1
接不同的导体,小灯泡的亮度发生了变化。
把铜丝接入电路时,电流表的示数较大,小灯泡较明亮;
把镍铬合金丝接入电路时,电流表的示数较小,小灯泡较暗。

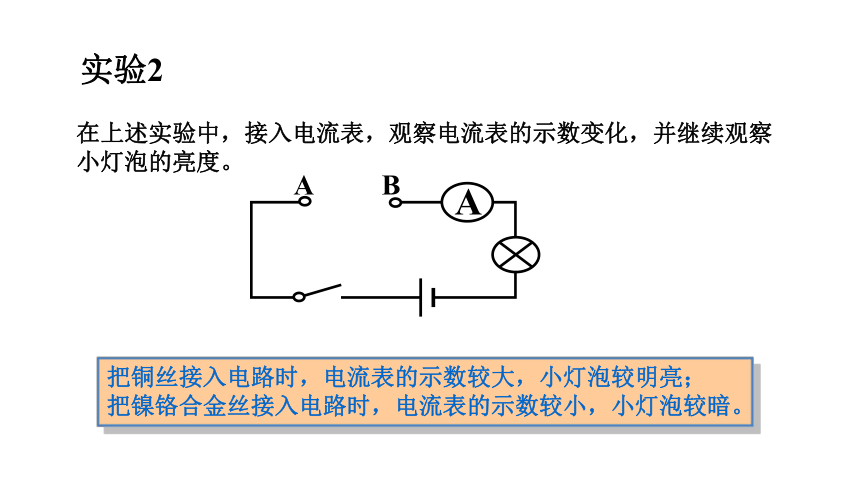

在上述实验中,接入电流表,观察电流表的示数变化,并继续观察小灯泡的亮度。





A
B







A
实验2
 1.在物理学中,用电阻来表示导体对电流阻碍作用的大小。
  导体的电阻越大,表示导体对电流的阻碍作用就越大。
导体的电阻通常用字母R表示。
  2.单位:欧姆(ohm),简称欧,符号Ω。
  3.电阻的单位还有:兆欧(MΩ) 千欧(kΩ)
  换算关系是:
  1 kΩ = 1 000 Ω= 103 Ω
  1 MΩ = 1 000 000 Ω=106 Ω
一、电阻
欧姆简介:
欧姆(Georg Simon Ohm,1787~1854年)是德国物理学家。生于巴伐利亚埃尔兰根城。欧姆定律及其公式的发现,给电学的计算,带来了很大的方便。人们为了纪念他,将电阻的单位定为欧姆,简称“欧”。 1854年7月,欧姆在德国曼纳希逝世。
手电筒的小灯泡的电阻为几欧到十几欧
白炽灯灯丝的电阻为几百欧到几千欧
约1m长的铜导线的电阻约千分之几欧
生活中常见物体的电阻
在电子技术中,我们常用到具有一定电阻值的元件——电阻器,也叫做定值电阻,简称电阻。电路图中用符号 表示。

我们看到,高压输电用的电线,使用的金属线又粗又直。为什么不用细导线输电呢?
电炉上面的电炉丝,为什么不用粗而直的导线呢?
导体的电阻大小还跟哪些因素有关?
一、提出问题:导体的电阻大小跟哪些因素有关?
二、进行猜想
猜想一 导体的电阻可能与导体的长度有关
猜想二 导体的电阻可能与导体的粗细有关
猜想三 导体的电阻可能与导体的材料有关
猜想四 导体的电阻可能与导体的温度有关
(前面实验已验证)
三、设计实验方案
1.导体的电阻大小如何反映?你从前面实验能得到什么借鉴?
可以使用灯泡,通过比较灯的亮暗,也可以通过电流表的示数大小来比较电流的大小。
2.一个物理量可能与多个因素有关时,如何展开研究?
控制变量法。
四、进行实验
1、探究电阻与导体长度的关系
材料 长度
(m) 横截面积(mm2) 电流
(A) 对电流的阻碍作用 电阻
镍铬合金 1 S
镍铬合金 0.5 S
  导体的电阻与长度有关。
  材料、横截面积相同,导体越长,电阻越大。
  实验1的结论:
小 大 大
大 小 小
2.探究电阻与导体横截面积的关系
材料 长度
(m) 横截面积
(mm2) 电流
(A) 对电流的阻碍作用 电阻
镍铬合金 1 S
镍铬合金 1 2S
  导体的电阻与横截面积有关;
  材料、长度相同,导体的横截面积越大,电阻越小。
  实验2的结论:
小 大 大
大 小 小
3、探究电阻与温度的关系。





灯丝







A













加热
  实验3的结论:
金属导体温度越高,电阻越大,温度越低,电阻越小。
在20℃时,长1米,横截面积1毫米2 的各种材料的电阻(欧姆)
材料 电阻(欧姆) 材料 电阻(欧姆)
银 0.016 铁 0.096
铜 0.017 锰铜合金 0.44
铝 0.027 镍铬合金 1.1
钨 0.052 橡胶 1019--1022
从表格中你发现了什么?
五、实验结论
1、电阻是导体本身的一种性质。
2、导体的电阻与导体的__、__、__有关。
3、相同材料时,导体越长、横截面积越小,导体的电阻就__。
长度 粗细 材料
越大
4、导体电阻的大小还与温度有关。
在其他条件相同的情况下,电阻较小的材料导电性能较强;反之,电阻较大,导电性能较弱。
课堂小结
1、关于导体的电阻,下列说法中正确的是( ) A.导体电阻越大,表示导体对电流的阻碍作用越小
B.导体电阻越大,表示导体对电流的阻碍作用越大
C.导体电阻与电流有关,电流越大导体的电阻越小 D.导体电阻与电流有关,电流越小导体的电阻越大
B
练一练

2、长10米、电阻均为10欧的铜导线两根,接成长20米的导线,接长后的导线电阻为 ( )
A.10欧 B.20欧
C.5欧 D.40欧
B
C
3、横截面积为1毫米2、电阻均为1欧的镍铬合金线两根,合并成横截面积为2毫米2的导线,合并后的导线电阻为 ( )
A.1欧 B.2欧
C.0.5欧 D.4欧
4.小宇用如图所示的电路探究影响金属丝电阻大小的因素.他手边除了有电路中的器材外,还有一根金属丝,则(  )



A.只能探究电阻与金属丝长度的关系
B.电阻与金属丝长度、横截面积的关系都能探究
C.电阻与金属丝长度、横截面积的关系都不能探究
D.只能探究电阻与金属丝横截面积的关系
B
5、0.2 MΩ=_______Ω=______KΩ
2×105
200
6、有材料相同的a、b、c三根电阻线,它们的电阻分别是Ra=10Ω、Rb=15Ω、Rc=20Ω.
如果它们的长度相同,则最粗的是______线,
如果它们的粗细相同,则最长的是______线.
Ra
Rc
7、将一根阻值为12Ω的电阻线接入电路中,当开关S闭合时,通过其电流为0.5A,其电阻为___Ω,当开关S断开时,通过其电流为____A,其电阻值是_____Ω.若将这根电阻线均匀地拉长,其电阻值______(变大、不变、变小).
12
0
12
变大
8、在做“研究电阻大小的因素”的实验时,为了便于研究,采用控制变量的方法,每次需挑选两根合适的导线,测出通过它们的电流,然后进行比较,最后得出结论。
(1)为了研究电阻与导体材料的关系,应选用的两根导线是 ;
(2)为了研究电阻与导体长度的关系,应选用导线C和导线 ;
(3)为了研究电阻与 的关系,应选用导线A和导线D。

导线代号


A


B


C


D


E


F


G


长度/米


1


0.5


1.5


1


1.2


1.5


0.5


横截面积/毫米2


3.2


0.8


1.2


0.8


1.2


1.2


1.2


材料


锰铜





镍铬


锰铜





锰铜


镍铬



C、F
G
(导体粗细(横截面积)
