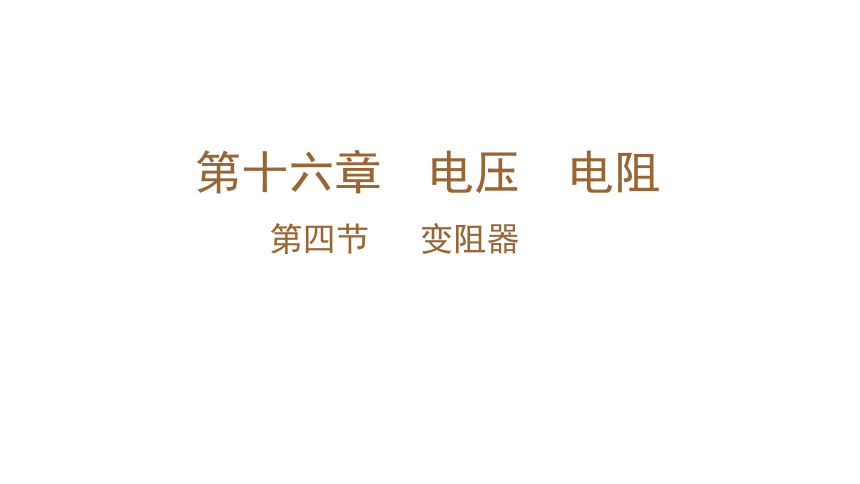

第十六章 电压 电阻
第四节 变阻器
台灯是采用什么方法使其亮度发生变化的？

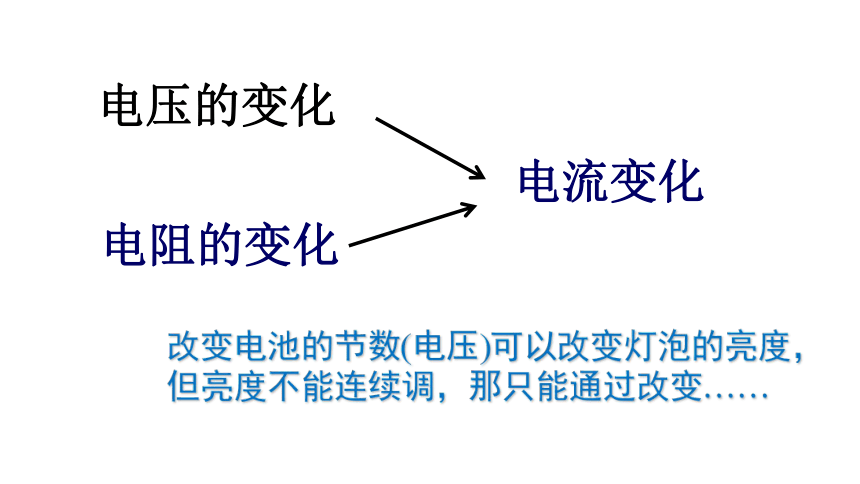

电阻的变化
电流变化

电压的变化

改变电池的节数(电压)可以改变灯泡的亮度，但亮度不能连续调，那只能通过改变……

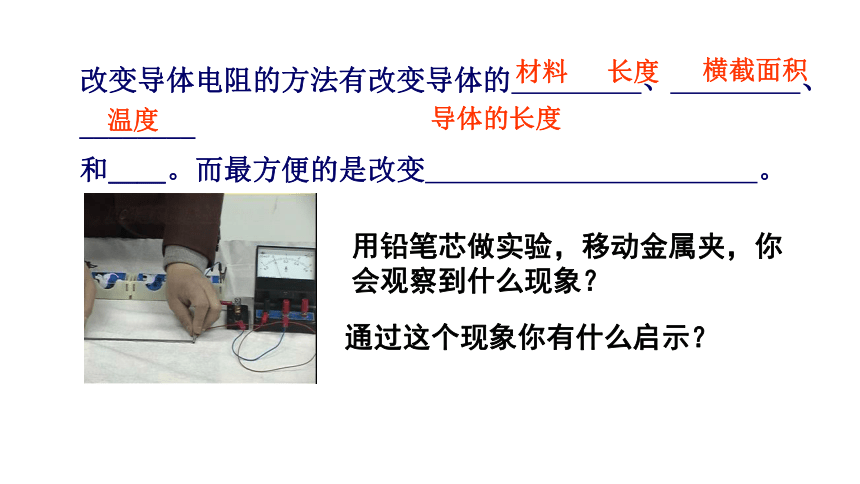

改变导体电阻的方法有改变导体的 、 、________
和＿＿。而最方便的是改变 。
导体的长度
材料
长度
横截面积
温度
用铅笔芯做实验，移动金属夹，你会观察到什么现象？
通过这个现象你有什么启示？
当铅笔芯连入电路中的长度变长时，灯泡亮度 。

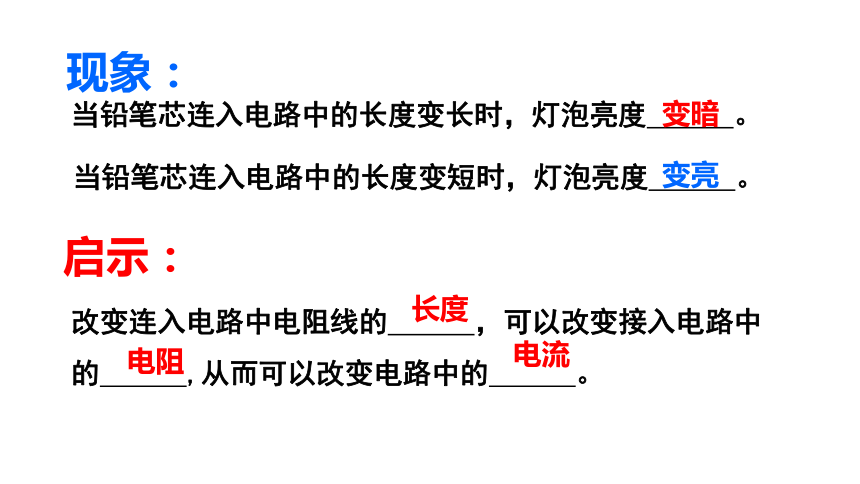

现象：
改变连入电路中电阻线的 ，可以改变接入电路中的 ,从而可以改变电路中的 。
当铅笔芯连入电路中的长度变短时，灯泡亮度 。
变暗
变亮
启示：
长度
电流
电阻

滑片P
接线柱D
接线柱B
接线柱C
接线柱A
金属杆
瓷筒
支架
电阻线圈

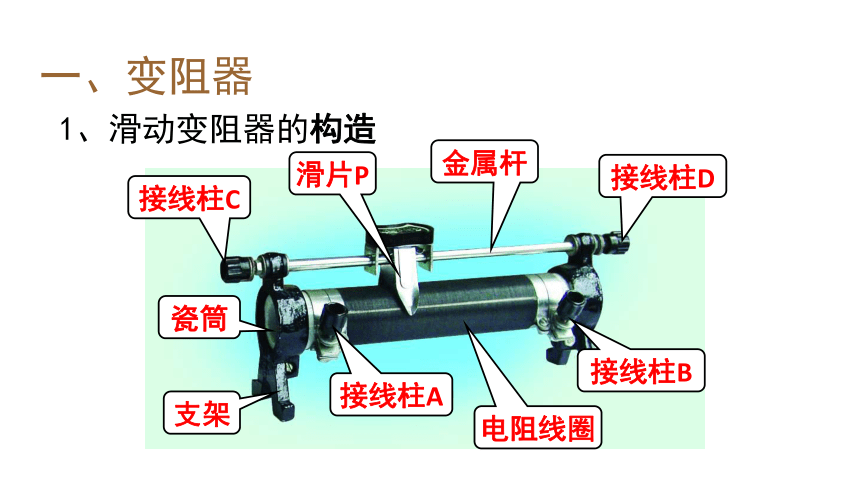

1、滑动变阻器的构造

一、变阻器

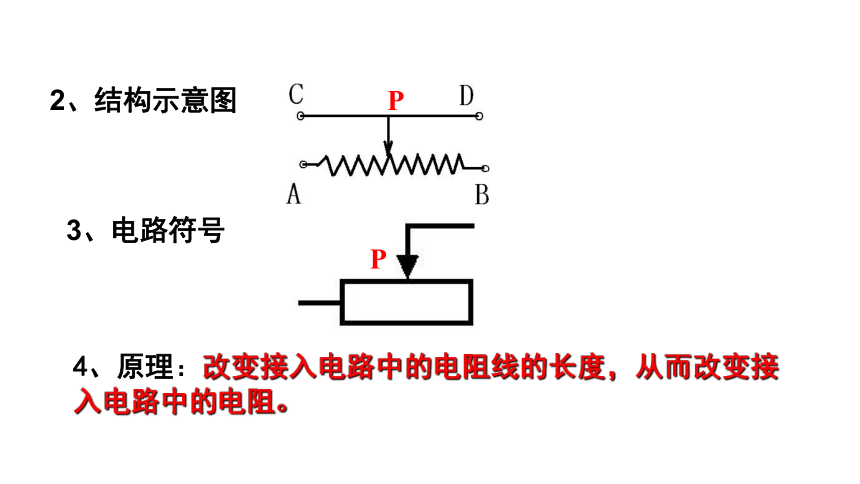

2、结构示意图
3、电路符号
P
P
4、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。

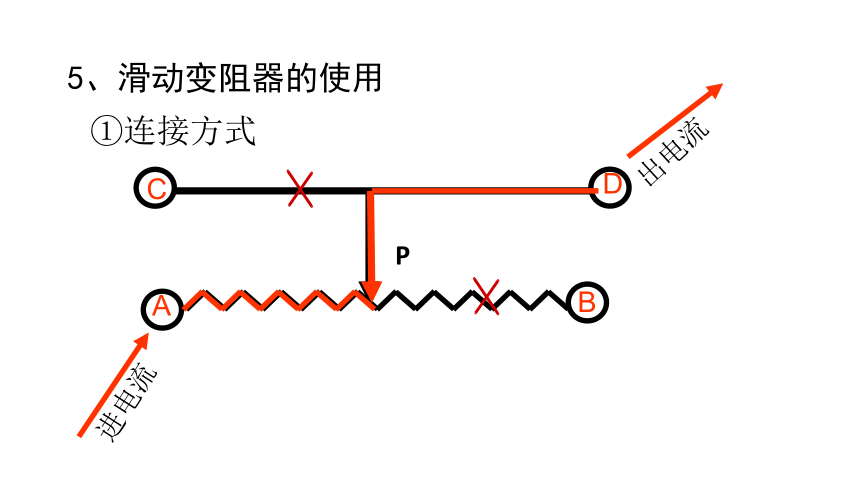

①连接方式


























C
D
A
B
P

进电流

出电流
























5、滑动变阻器的使用


























C
D
A
B
P

进电流

出电流






































C
D
A
B
P

出电流

进电流


















































C
D
A
B


P

进电流
出电流


























C
D
A
B
P





















进电流

出电流
不能改变电阻的大小


























C
D
A
B
P





















没有电阻连入电路

进电流

出电流





























































































































P





























P



































P




























P








②注意事项
如图所示的变阻器的最大电阻值是200Ω；允许通过的最大电流是1.5A。

200Ω 1.5A
a.使用前要了解铭牌:


b.变阻器要串联连入电路, 对于实验室常见的滑动变阻器，能够改变电流的正确接法的共同特点是___________。
“一上一下”
（你能画出另外三种接法吗）
c.滑动变阻器要串联在电路中,使用前应将滑片放在阻值最大处


























保护电路
目的？

电路图中的符号




　　能表示出阻值的变阻器。
旋钮式电阻箱
内部结构
二、电阻箱
调光台灯
调温电熨斗
调速器等
三、变阻器的应用
一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：3、结构示意图：4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：在闭合开关之前，应将滑片置于阻值最大端。
二、电阻箱
三、变阻器应用
课堂小结
1、实验室中有一铭牌上标有“50Ω 1.5A”字样的滑动变阻器，如图所示：
“50Ω”指的是两接线柱间的电阻值的_________________。
“1.5A”指的是　　　　　　 　　　 。
最大阻值是50Ω
允许通过的最大电流为1.5Ａ
50Ω 1.5A
练一练
2、下列说法正确的是（ ）
A.滑动变阻器比电阻箱更好
B.两个粗细不同的铜导线，细的电阻更大一些
C.电阻箱能够逐渐地改变连入电路的电阻
D.在连接电路、闭合开关之前，应使滑动变阻器连 入电路的电阻最大
D
3、如图，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片P1 、 P2的位置应该放在（ ）


A．P1在最右端，P2在最左端
B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端
D．P1在最右端，P2在最右端
B
3.如图所示的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（ ）


A.电流表示数变大，灯L变暗 B.电流表示数变小，灯L变暗
C.电流表示数变大，灯L变亮 D.电流表示数变小，灯L变亮
Ｂ
5、请将下图所示电路元件连成电路，要求：
（1）开关同时控制两盏灯 （2）电灯L1亮度不可调
（3）电灯L2亮度可调 （4）画出电路图


































a
b
c
d
L1
L2


































L2
L1


6、一种测定油箱内油量的装置。请问：在这个装置中，电流表示数越大，表示油箱中的油量越多还是越少？请说明理由。
表示油箱中的油量越多。当油箱中的油量增加时，油面上升，浮标随液面向上，带动滑杆使滑动变阻器向下移动，连入电路中的电阻变小，从而电流表的示数变大。
