2018-2019学年黑龙江省齐齐哈尔市普通高中联谊校高三（上）期末物理试卷Word版含解析

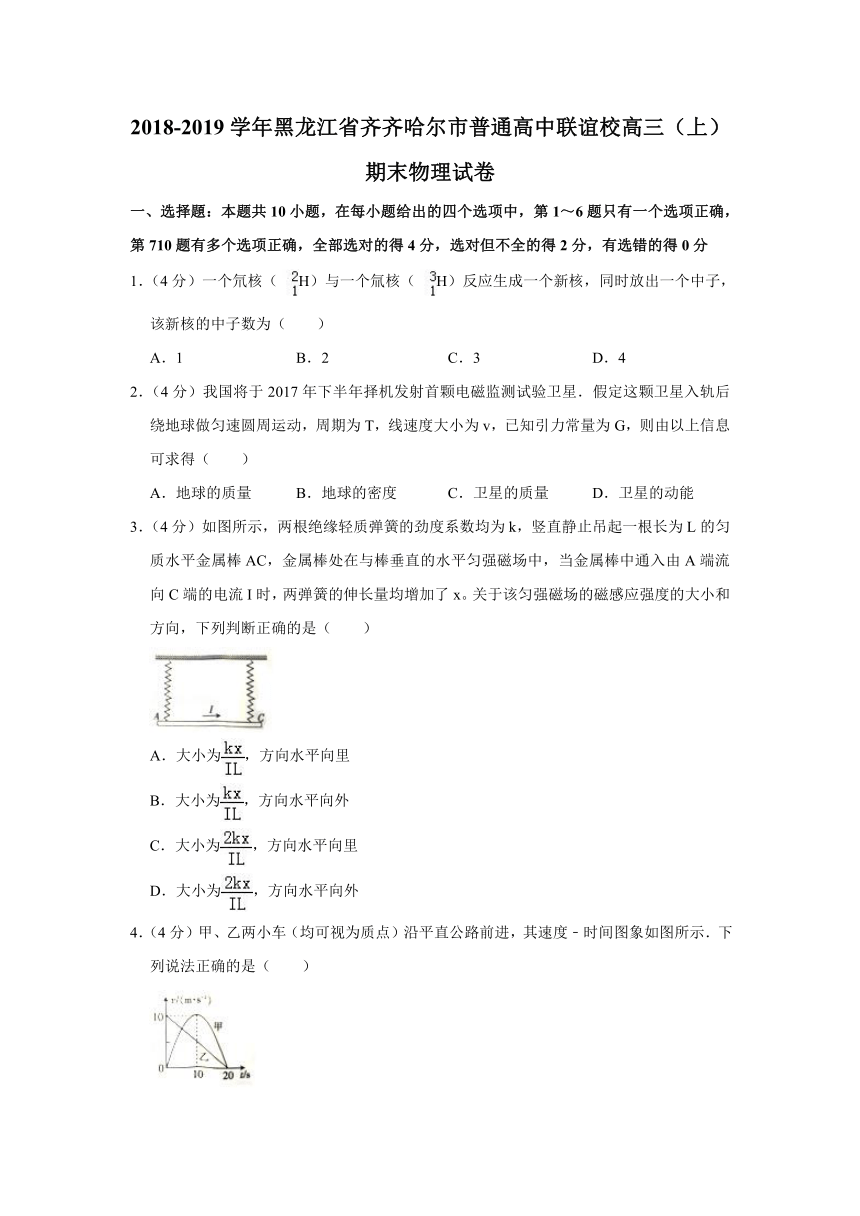

2018-2019学年黑龙江省齐齐哈尔市普通高中联谊校高三（上）期末物理试卷
一、选择題：本题共10小题，在每小题给出的四个选项中，第1～6题只有一个选项正确，第710题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分
1．（4分）一个氘核（H）与一个氚核（H）反应生成一个新核，同时放出一个中子，该新核的中子数为（　　）
A．1 B．2 C．3 D．4
2．（4分）我国将于2017年下半年择机发射首颗电磁监测试验卫星．假定这颗卫星入轨后绕地球做匀速圆周运动，周期为T，线速度大小为v，已知引力常量为G，则由以上信息可求得（　　）
A．地球的质量 B．地球的密度 C．卫星的质量 D．卫星的动能
3．（4分）如图所示，两根绝缘轻质弹簧的劲度系数均为k，竖直静止吊起一根长为L的匀质水平金属棒AC，金属棒处在与棒垂直的水平匀强磁场中，当金属棒中通入由A端流向C端的电流I时，两弹簧的伸长量均增加了x。关于该匀强磁场的磁感应强度的大小和方向，下列判断正确的是（　　）
A．大小为，方向水平向里
B．大小为，方向水平向外
C．大小为，方向水平向里
D．大小为，方向水平向外
4．（4分）甲、乙两小车（均可视为质点）沿平直公路前进，其速度﹣时间图象如图所示．下列说法正确的是（　　）
A．在0～10s内，甲车的平均速度大小为5m/s
B．在0～20s内，乙车的位移大小为100m
C．在10s～20s内，甲车做加速度逐渐减小的减速运动
D．在0～20s内，甲车的加速度总是比乙车的加速度大
5．（4分）如图所示，真空中O点有一点电荷，在它产生的电场中的某一平面内有P、Q两点，OP、OQ与PQ的夹角分别为53°、37°，取sin53°＝0.8，O点处点电荷产生的电场在P、Q两点处的电场强度大小之比为（　　）
A．3：4 B．4：3 C．9：16 D．16：9
6．（4分）如图所示，固定在竖直平面内的圆弧轨道与水平轨道相切于最低点B，质量为m的小物块从圆弧轨道的顶端A由静止滑下，经过B点后沿水平轨道运动，并停在到B点距离等于圆弧轨道半径的C点．圆弧轨道粗糙，物块与水平轨道间的动摩擦因数为μ，重力加速度大小为g．物块到达B点前瞬间对轨道的压力大小为（　　）
A．2μmg B．3mg C．（1+2μ）mg D．（1+μ）mg
7．（4分）把质量为m的小球（可看作质点）放在竖直的轻质弹簧上，并把小球向下按到A的位置（甲）如图所示，迅速松手后，弹簧把小球弹起，球升至最高位置C点（丙），途中经过位置B时弹簧正好处于自然状态（乙）已知A、B的高度差为h1，B、C的高度差为h2，重力加速度为g，不计空气阻力。则（　　）
A．小球从A上升到B位置的过程中，动能一直增大
B．小球从A上升到B位置的过程中，机械能一直增大
C．小球在甲位置时，弹簧的弹性势能为mg（h2+h1）
D．小球在甲位置时，弹簧的弹性势能为mgh1
8．（4分）如图所示，理想变压器原、副线圈的匝数比为20：1，原线圈所接交流电源的电压瞬时值表达式为u＝220sin100πt（V），Q为保险丝（电阻不计），其额定电流为0.2A，R为负载电阻．下列判断正确的是（　　）
A．该交流电源的频率为100Hz
B．副线圈两端的电压为11V
C．要使保险丝不被烧断，R中通过的电流不超过4A
D．要使保险丝不被烧断，R的阻值不小于3Ω
9．（4分）如图所示，D点为固定斜面AC的中点。在A点和D点分别以初速度v01和v02水平抛出一个小球，结果两球均落在斜面的底端C．空气阻力不计。设两球在空中运动的时间分别为t1和t2，落到C点前瞬间的速度大小分别为v1和v2，落到C点前瞬间的速度方向与水平方向的夹角分别为θ1和θ2，则下列关系式正确的是（　　）
A． B．
C． D．
10．（4分）如图所示，两根相距为L的足够长的光滑导轨的一部分处于在同一水平面内，另一部分与水平面的夹角为θ，质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中，当杆ab在平行于水平导轨的拉力F作用下以大小为v的速度沿导轨匀速运动时，杆cd也恰好处于静止状态．重力加速度大小为g，下列说法正确的是（　　）
A．回路中的电流为
B．杆ab所受拉力的大小为mgsinθ
C．回路中电流的总功率为mgvsinθ
D．回路的总电阻为
二、非选择题：包括必考題和选考题两部分第11題～第15题为必考题，每个试题考生都必须作答，第16题～第17题为选考题，考生根据要求作答（一）必考题（共45分）
11．（6分）某同学利用重锤的自由落体运动验证机械能守恒定律。
（1）除重锤外，实验室可供选择的器材有铁架台、电磁打点计时器及复写纸、纸带若干、4V～6V低压交流电源、天平、毫米刻度尺、导线，开关，其中不必要的器材是　 　。
（2）根据打出的纸带算出相关各点的速度v，量出重锤下落的距离h，以v2为纵轴，以h为横轴画出的图线如图所示，若图象的斜率为k，重锤在下落过程中机械能守恒，则当地的重力加速度大小为　 　（用实验所得物理量的符号表示）。
12．（9分）某实验小组用图甲所示的电路测定一电阻的阻值，实验室提供的器材如下：
A．待测电阻Rx（约5Ω）
B．电流表A1（量程0～0.1A，内阻约5Ω）
C．电流表A2（量程0～0.6A，内阻约1Ω）
D．电压表V1（量程0～3V，内阻约为10kΩ）
E．电压表V2（量程0～15V，内阻约为30kΩ）
F．直流电源（输出电压4V，内阻不计）
G．滑动变阻器R1（阻值范围0～50Ω，允许最大电流1A）
H．开关一个、导线若干
（1）根据器材的规格和实验要求，为使实验结果尽可能准确，电流表应选　 　，电压表应选　 　。（填所选器材前的字母）
（2）实验小组已将实验电路连接好一部分，请根据电路图甲用笔画线代替导线，将实物图乙连接完整。
（3）根据实验测得的数据，在坐标纸上作出U﹣I图象如图丙所示，由图象求得被测电阻的阻值为　 　Ω（结果保留两位有效数字）
13．（8分）物体P静止在光滑水平地面上，其截面如图所示，图中ab段为光滑圆弧面，bc段是长度为L的粗糙的水平面，质量为物体P的一半的物块Q（可视为质点）从圆弧面的底端b以大小为v0的速度滑上圆弧面，并最终相对P静止在水平面的右端c．重力加速度大小为g．求：
（1）Q到达最高点时的速度大小v；
（2）Q与水平面间的动摩擦因数μ。
14．（10分）某真空中存在一匀强电场，一带电油滴在该电场中从A点由静止开始竖直向上运动，经过时间t1运动到B点时撤去电场，再经时间t2油滴的速度恰好为零，又过一段时间后此空间中加入另一匀强电场，方向与原来相同但大小是原来的2倍，已知油滴的质量为m、电荷量为q，重力加速度大小为g．
（1）求再次加入电场前，此匀强电场的电场强度大小和油滴达到的最大高度；
（2）为了使油滴能回到A点且速度恰好为零，求从油滴减速为零到再次加入电场的时间．
15．（12分）如图所示，在高度均为L的条形区域Ⅰ、Ⅱ中分别存在匀强磁场和匀强电场，区域Ⅰ内的磁场方向垂直于纸面向里，区域Ⅱ内的电场方向竖直向上、电场强度大小为E．M、N是涂有荧光物质的水平板，其中M板位于匀强磁场的上边界，N板位背匀强电场的下边界．观有一束电子从O点（在磁场内部，且紧贴M板）连续不断地水平向右射入磁场，电子束由两部分组成，一部分为速度大小为v的低速电子，另一部分为速度大小为2v的高速电子，当Ⅰ区中磁场较强时，M板出现两个亮斑，缓慢改变磁场的强弱，直至M板上的亮斑恰好消失为止，此时可观察到N板有两个亮斑．已知电子质量为m、电荷量为e，电子间的相互作用不计，磁场下边界上没有磁场，但有电场，不计电子重力．求：
（1）N板出现两个亮斑时Ⅰ区内磁场的磁感强度大小B；
（2）到达N板左方亮斑的电子在磁场和电场中运动的时间t；
（3）N板两个亮斑之间的距离x．
（二）选考题：共15分.在所给的选修3-3、选修3-4两个模块2道题中选一题作答如果多答则按所答的第一题计分，[选修3-3]（15分）
16．（5分）下列说法正确的是（　　）
A．水的温度越高，悬浮在水中的花粉的布朗运动越显著
B．第二类永动机违背了能量守恒定律
C．饱和汽的体积越大，饱和气压越大
D．一定质量的理想气体的内能随温度的升高而增大
E．分子间的引力和斥力均随分子间距的增大而减小
17．（10分）如图所示，竖直玻璃管粗细均匀，上端开口，下端封闭有长度L1＝30cm的理解气体，中间水银柱长h＝24cm，在竖直管中间接一水平玻璃管，右端开口与大气相通，管的直径与竖直部分相通，用光滑活塞封闭足够长的水银柱，已知外界大气压强p0＝76cmHg，保持环境温度恒为T1＝300K，现用外力缓慢向左推活塞，使下端气柱长变为L2＝25cm，求：
①气柱长度为L2＝25cm时，活塞移动的距离为d；
②若活塞左移①中距离d后固定，对玻璃管缓慢加热，使下端气柱长又变回L1，求此时封闭气体的温度T2。
[选修3-4]（15分）
18．关于机械振动和机械波，下列说法正确的是（　　）
A．机械振动在介质中的传播形成机械波
B．做简谐振动的物体，其振动周期与振幅无关
C．当波从一种介质传播到另一种介质时，频率改变
D．当两列波产生干涉现象时，这两列波的频率一定相同
E．当观察者远离波源时，观察者感觉到波源的频率变大
19．一小昆虫在一池底安装有点光源的游泳池的水面上爬行，某时刻看见光源在其正下方，当它沿直线爬行了x＝4m时恰好看不见光源．已知水的折射率为，真空中的光速c＝3×108m/s，求：
①光在该水中的传播速度大小v；
②光源距水面的深度h．

2018-2019学年黑龙江省齐齐哈尔市普通高中联谊校高三（上）期末物理试卷
参考答案与试题解析
一、选择題：本题共10小题，在每小题给出的四个选项中，第1～6题只有一个选项正确，第710题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分
1．（4分）一个氘核（H）与一个氚核（H）反应生成一个新核，同时放出一个中子，该新核的中子数为（　　）
A．1 B．2 C．3 D．4
【分析】根据电荷数守恒、质量数守恒得出新核的电荷数和质量数，结合质量数和电荷数求出中子数。
【解答】解：根据电荷数守恒、质量数守恒知，新核的电荷数为2，质量数为4，则新核的中子数为2，故B正确，A、C、D错误。
故选：B。
【点评】解决本题的关键知道核反应过程中电荷数守恒、质量数守恒，知道质量数等于质子数加中子数，基础题。
2．（4分）我国将于2017年下半年择机发射首颗电磁监测试验卫星．假定这颗卫星入轨后绕地球做匀速圆周运动，周期为T，线速度大小为v，已知引力常量为G，则由以上信息可求得（　　）
A．地球的质量 B．地球的密度 C．卫星的质量 D．卫星的动能
【分析】根据万有引力提供向心力，列式可求得地球的质量．判断能否求出卫星的质量和动能．
【解答】解：A、设地球的质量为M．卫星地球做匀速圆周运动，由万有引力提供向心力，则有 G＝m
又有 T＝，得卫星的轨道半径 r＝
两式结合得 M＝，可知能求出地球的质量M，故A正确。
B、地球的半径未知，不能求出地球的密度。故B错误。
CD、由A项知不能求出卫星的质量，也就不能求卫星的动能，故CD错误。
故选：A。
【点评】解决本题的关键是掌握万有引力等于向心力这一思路，并能灵活运用．要知道旋转天体的轨道半径和周期，可求得中心天体的质量．
3．（4分）如图所示，两根绝缘轻质弹簧的劲度系数均为k，竖直静止吊起一根长为L的匀质水平金属棒AC，金属棒处在与棒垂直的水平匀强磁场中，当金属棒中通入由A端流向C端的电流I时，两弹簧的伸长量均增加了x。关于该匀强磁场的磁感应强度的大小和方向，下列判断正确的是（　　）
A．大小为，方向水平向里
B．大小为，方向水平向外
C．大小为，方向水平向里
D．大小为，方向水平向外
【分析】根据左手定则判断出磁场的方向，结合共点力的平衡及安培力的公式即可求出匀强磁场磁感应强度的大小。
【解答】解：由左手定则可知，金属棒所受安培力方向竖直向下，磁场的方向水平向外
设金属棒所受安培力的大小为F安，对金属棒，安培力等于弹簧的增加的弹力：
BIL＝2kx，
解得：
，故D正确，ABC错误；
故选：D。
【点评】解决本题的关键掌握安培力的大小公式，以及掌握左手定则判断磁场方向、电流方向、安培力方向的关系。
4．（4分）甲、乙两小车（均可视为质点）沿平直公路前进，其速度﹣时间图象如图所示．下列说法正确的是（　　）
A．在0～10s内，甲车的平均速度大小为5m/s
B．在0～20s内，乙车的位移大小为100m
C．在10s～20s内，甲车做加速度逐渐减小的减速运动
D．在0～20s内，甲车的加速度总是比乙车的加速度大
【分析】在速度﹣时间图象中，图象与坐标轴围成的面积表示位移，根据位移关系求两车平均速度大小．v﹣t图象的斜率表示加速度，根据图象的斜率分析两车加速度关系．
【解答】解：A、根据速度﹣时间图象与时间轴所围的“面积”大小表示位移，可知，在0～10s内，假如甲做匀加速运动，平均速度为 ＝＝＝5m/s，而实际上甲的位移大于匀加速运动的位移，所以甲车的平均速度大于5m/s，故A错误。
B、在0～20s内，乙车的位移大小为 x＝m＝100m，故B正确。
C、v﹣t图象的斜率表示加速度，斜率绝对值越大，加速度越大，则知在10s～20s内，甲车做加速度逐渐增大的加速运动，故C错误。
D、在0～20s内，甲车的加速度先比乙车小，后比乙的小。故D错误。
故选：B。
【点评】本题是速度﹣时间图象的应用，要明确速度图象的斜率表示加速度，图象与坐标轴围成的面积表示位移．要注意速度图象不能反映物体的初始位置．
5．（4分）如图所示，真空中O点有一点电荷，在它产生的电场中的某一平面内有P、Q两点，OP、OQ与PQ的夹角分别为53°、37°，取sin53°＝0.8，O点处点电荷产生的电场在P、Q两点处的电场强度大小之比为（　　）
A．3：4 B．4：3 C．9：16 D．16：9
【分析】由数学知识得到P、Q两点与O点的距离关系，根据点电荷的场强公式E＝列式求解即可。
【解答】解：结合几何关系，可知P、Q两点与O点的距离关系为：
rP：rQ＝sin37°：sin53°＝3：4
根据点电荷的场强公式E＝，有：EP：EQ＝：＝16：9．故ABC错误，D正确
故选：D。
【点评】本题关键是明确点电荷的场强的公式E＝，记住即可解答。
6．（4分）如图所示，固定在竖直平面内的圆弧轨道与水平轨道相切于最低点B，质量为m的小物块从圆弧轨道的顶端A由静止滑下，经过B点后沿水平轨道运动，并停在到B点距离等于圆弧轨道半径的C点．圆弧轨道粗糙，物块与水平轨道间的动摩擦因数为μ，重力加速度大小为g．物块到达B点前瞬间对轨道的压力大小为（　　）
A．2μmg B．3mg C．（1+2μ）mg D．（1+μ）mg
【分析】研究物块从B到C的过程，由动能定理求得物块经过B点的速度．在B点，由牛顿第二定律求得轨道对物块的支持力，从而得到物块对轨道的压力．
【解答】解：设圆轨道的半径为r。物块从B到C的过程，由动能定理得：
﹣μmgr＝0﹣
在B点，由牛顿第二定律得：
N﹣mg＝m
联立得：
N＝（1+2μ）mg
由牛顿第三定律知物块到达B点前瞬间对轨道的压力大小为（1+2μ）mg。
故选：C。
【点评】本题考查了动能定理和向心力知识的基本运用，抓住末动能为零，灵活选择研究的过程求B点的速度．在B点，要知道由合力提供向心力．
7．（4分）把质量为m的小球（可看作质点）放在竖直的轻质弹簧上，并把小球向下按到A的位置（甲）如图所示，迅速松手后，弹簧把小球弹起，球升至最高位置C点（丙），途中经过位置B时弹簧正好处于自然状态（乙）已知A、B的高度差为h1，B、C的高度差为h2，重力加速度为g，不计空气阻力。则（　　）
A．小球从A上升到B位置的过程中，动能一直增大
B．小球从A上升到B位置的过程中，机械能一直增大
C．小球在甲位置时，弹簧的弹性势能为mg（h2+h1）
D．小球在甲位置时，弹簧的弹性势能为mgh1
【分析】小球从A上升到B位置的过程中，平衡位置速度最大，动能最大；小球上升和下落过程与弹簧组成的系统机械能守恒。对AC段，运用动能定理列式，可求出弹性势能。
【解答】解：A、小球从A上升到B位置的过程中，弹簧的弹力先大于重力，后小于重力，小球先加速后减速，故小球从A上升到B的过程中，动能先增大后减小，故A错误；
B、从A上升到B位置的过程中，弹簧对小球做正功，小球的机械能一直增大。故B正确。
CD、根据系统的机械能守恒得知，小球在图甲中时，弹簧的弹性势能等于小球由A到C位置时增加的重力势能，为：Ep＝mg（h2+h1），故C正确，D错误
故选：BC。
【点评】解决本题的关键掌握机械能守恒的条件，在只有重力或弹簧弹力做功的情形下，系统机械能守恒。对于动能定理和动量定理运用时，要灵活选取研究的过程。
8．（4分）如图所示，理想变压器原、副线圈的匝数比为20：1，原线圈所接交流电源的电压瞬时值表达式为u＝220sin100πt（V），Q为保险丝（电阻不计），其额定电流为0.2A，R为负载电阻．下列判断正确的是（　　）
A．该交流电源的频率为100Hz
B．副线圈两端的电压为11V
C．要使保险丝不被烧断，R中通过的电流不超过4A
D．要使保险丝不被烧断，R的阻值不小于3Ω
【分析】根据电压瞬时值表达式求解交流电源的频率；根据变压器原理求解副线圈的电压和R中通过的电流；根据欧姆定律求解R的最小电阻．
【解答】解：A、根据电压瞬时值表达式为u＝220sin100πt（V）可知，该交流电源的频率为f＝＝50Hz，故A错误；
B、原线圈电压有效值U1＝220V，则副线圈的电压U2＝V＝11V，故B正确；
C、要使保险丝不被烧断，原线圈的电流强度不得超过I1＝0.2A，根据变压器原理可知R中通过的电流不超过I2＝＝4A，故C正确；
D、要使保险丝不被烧断，R的阻值不小于R＝＝2.75Ω，故D错误；
故选：BC。
【点评】本题主要是考查了变压器的知识；解答本题的关键是知道变压器的电压之比等于匝数之比，在只有一个副线圈的情况下的电流之比等于匝数的反比；知道理想变压器的输出功率决定输入功率且相等．
9．（4分）如图所示，D点为固定斜面AC的中点。在A点和D点分别以初速度v01和v02水平抛出一个小球，结果两球均落在斜面的底端C．空气阻力不计。设两球在空中运动的时间分别为t1和t2，落到C点前瞬间的速度大小分别为v1和v2，落到C点前瞬间的速度方向与水平方向的夹角分别为θ1和θ2，则下列关系式正确的是（　　）
A． B．
C． D．
【分析】两球都做平抛运动，在竖直方向上做自由落体运动，根据高度关系求出平抛运动时间之比。再结合水平位移关系求出初速度之比。根据小球落在斜面上时竖直位移与水平位移之比相等，求，最后v1和v2之比。
【解答】解：A、两球都做平抛运动，在竖直方向上做自由落体运动，由h＝，得 t＝．两球下落的高度之比 h1：h2＝2：1，可得，＝，故A错误。
B、小球水平方向做匀速直线运动，则 v0＝．两球水平位移之比 x1：x2＝2：1，结合＝，得，故B正确。
CD、设斜面的倾角为α，小球落到C点前瞬间的速度方向与水平方向的夹角为θ。
则tanα＝＝．tanθ＝＝2tanα，是定值，所以＝1，即θ1＝θ2．落到C点前瞬间的速度大小分别为 v1＝，v2＝，可得，＝，故C正确，D错误。
故选：BC。
【点评】解决本题的关键是平抛运动的速度方向与水平方向的夹角正切是位移方向与水平方向的夹角正切的2倍，要在理解的基础上记牢，经常用到。
10．（4分）如图所示，两根相距为L的足够长的光滑导轨的一部分处于在同一水平面内，另一部分与水平面的夹角为θ，质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中，当杆ab在平行于水平导轨的拉力F作用下以大小为v的速度沿导轨匀速运动时，杆cd也恰好处于静止状态．重力加速度大小为g，下列说法正确的是（　　）
A．回路中的电流为
B．杆ab所受拉力的大小为mgsinθ
C．回路中电流的总功率为mgvsinθ
D．回路的总电阻为
【分析】ab杆和cd杆均处于平衡状态，运用平衡条件分别对两杆研究，对于cd杆分析，由平衡条件求解感应电流，并可求得拉力F的大小；回路中电流的总功率等于拉力的功率，由公式P＝Fv求出．根据安培力与速度的关系，求回路的总电阻．
【解答】解：AB、对于cd杆，由平衡条件得：F安＝mgtanθ．由于感应电流的大小、导线的长度相等，两杆所受的安培力大小相等，对ab杆，由平衡条件得知：
F＝F安
拉力 F＝mgtanθ；
cd杆所受的安培力 F安＝BIL，又F安＝mgtanθ
得回路中的电流为：I＝，故A正确，B错误；
C、回路中电流的总功率等于拉力的功率，为：P＝Fv＝mgvtanθ，故C错误；
D、根据E＝BLv，I＝，F安＝BIL，结合F安＝mgtanθ，解得：R总＝，故D正确。
故选：AD。
【点评】本题要熟练运用法拉第电磁感应定律、平衡方程等规律，强调受力分析的正确性，同时要抓住克服安培力所做的功等于产生的焦耳热．
二、非选择题：包括必考題和选考题两部分第11題～第15题为必考题，每个试题考生都必须作答，第16题～第17题为选考题，考生根据要求作答（一）必考题（共45分）
11．（6分）某同学利用重锤的自由落体运动验证机械能守恒定律。
（1）除重锤外，实验室可供选择的器材有铁架台、电磁打点计时器及复写纸、纸带若干、4V～6V低压交流电源、天平、毫米刻度尺、导线，开关，其中不必要的器材是　天平　。
（2）根据打出的纸带算出相关各点的速度v，量出重锤下落的距离h，以v2为纵轴，以h为横轴画出的图线如图所示，若图象的斜率为k，重锤在下落过程中机械能守恒，则当地的重力加速度大小为　　（用实验所得物理量的符号表示）。
【分析】根据机械能守恒定律求出实验需要验证的表达式，然后根据实验原理与图示图象分析答题。
【解答】解：（1）重锤下落过程，由机械能守恒定律得：
mgh＝mv2，
实验需要验证的表达式为：gh＝v2，实验不需要测质量，不需要天平；
（2）重锤下落过程，由机械能守恒定律得：
mgh＝mv2，
整理得：v2＝2gh
v2﹣h图象的斜率：k＝2g
重力加速度为：g＝；
故答案为：（1）天平；（2）。
【点评】本题考查了实验器材与实验数据处理，知道实验原理是解题的前提与关键，应用机械能守恒定律即可解题。
12．（9分）某实验小组用图甲所示的电路测定一电阻的阻值，实验室提供的器材如下：
A．待测电阻Rx（约5Ω）
B．电流表A1（量程0～0.1A，内阻约5Ω）
C．电流表A2（量程0～0.6A，内阻约1Ω）
D．电压表V1（量程0～3V，内阻约为10kΩ）
E．电压表V2（量程0～15V，内阻约为30kΩ）
F．直流电源（输出电压4V，内阻不计）
G．滑动变阻器R1（阻值范围0～50Ω，允许最大电流1A）
H．开关一个、导线若干
（1）根据器材的规格和实验要求，为使实验结果尽可能准确，电流表应选　C　，电压表应选　D　。（填所选器材前的字母）
（2）实验小组已将实验电路连接好一部分，请根据电路图甲用笔画线代替导线，将实物图乙连接完整。
（3）根据实验测得的数据，在坐标纸上作出U﹣I图象如图丙所示，由图象求得被测电阻的阻值为　5.0　Ω（结果保留两位有效数字）
【分析】（1）根据电源电动势选择电压表，根据通过待测电阻的最大电流选择电流表，在保证安全的前提下，为方便实验操作，应选最大阻值较小的滑动变阻器；
（2）根据电路图连接实物图即可；
（3）利用欧姆定律结合图象，即可求出被测电阻的阻值。
【解答】解：（1）电源电动势4V，为了减小误差使电表有较大偏转，故电压表选择V1，
根据欧姆定律，电路中的最大电流：Imax＝≈0.8A，为了减小误差使电表有较大偏转，故电流表选择A2。
（2）根据电路图连接实物图，如图所示：
（3）根据欧姆定律可知丙图象的斜率即为被测电阻的阻值，故：Rx＝5.0Ω
故答案为：（1）C，D；（2）如图所示；（3）5.0。
【点评】本题考查伏安法测电阻实验，解决问题的关键是要会根据电源电动势以及最大电流选择合适的电压表和电流表，选电表时要求要达到满偏的三分之二以上，会利用欧姆定律结合电路特点以及电功率推导图象横纵坐标的表达式，再根据表达式选择合适的图象。
13．（8分）物体P静止在光滑水平地面上，其截面如图所示，图中ab段为光滑圆弧面，bc段是长度为L的粗糙的水平面，质量为物体P的一半的物块Q（可视为质点）从圆弧面的底端b以大小为v0的速度滑上圆弧面，并最终相对P静止在水平面的右端c．重力加速度大小为g．求：
（1）Q到达最高点时的速度大小v；
（2）Q与水平面间的动摩擦因数μ。
【分析】（1）木块Q从b运动到斜面上最高点的过程中，木块Q与物体P组成的系统，水平方向不受外力，水平方向的动量守恒。木块在最高点时，两者有共同速度，由动量守恒定律求解v。
（2）结合能量守恒定律求出Q与水平面间的动摩擦因数μ。
【解答】解：（1）设Q的质量为m，则P的质量为2m。
木块Q在最高点时和P具有相同的速度。取水平向左为正方向，由系统水平方向动量守恒得：
mv0＝（m+2m）v
得：v＝
（2）经分析可知，Q最终相对P静止在c处时，它们的速度也为v．由能量守恒定律得：
mv02＝（m+2m）v2+μmgL
解得：μ＝
答：
（1）Q到达最高点时的速度大小v是；
（2）Q与水平面间的动摩擦因数μ是。
【点评】本题综合运用了动量守恒定律和能量守恒定律，关键要灵活选择研究的过程，根据两大守恒定律列表达式进行求解。要注意摩擦生热与相对位移有关。
14．（10分）某真空中存在一匀强电场，一带电油滴在该电场中从A点由静止开始竖直向上运动，经过时间t1运动到B点时撤去电场，再经时间t2油滴的速度恰好为零，又过一段时间后此空间中加入另一匀强电场，方向与原来相同但大小是原来的2倍，已知油滴的质量为m、电荷量为q，重力加速度大小为g．
（1）求再次加入电场前，此匀强电场的电场强度大小和油滴达到的最大高度；
（2）为了使油滴能回到A点且速度恰好为零，求从油滴减速为零到再次加入电场的时间．
【分析】（1）以油滴为研究对象，从开始运动到达到最高点的过程中，根据动量定理求解电场强度，由运动学公式求解全过程的位移大小；
（2）分析物体运动过程和受力情况，根据牛顿第二定律求解各个过程中的加速度，再根据运动学公式求解．
【解答】解：（1）以油滴为研究对象，从开始运动到达到最高点的过程中，根据动量定理可得：
qEt1﹣mg（t1+t2）＝0，
解得：E＝；
由运动的可逆可得加速过程末的速度v＝gt2，
所以全程的平均速度为＝，
故全过程的位移大小h＝＝；
（2）油滴从最高点先做自由落体运动，再次加电场后，匀减速运动的速度为零，设油滴从最高点做自由落体运动的时间为t，自由落体运动结束时的速度为v′，油滴匀减速运动过程中的加速度大小为a，根据牛顿第二定律可得：
2qE﹣mg＝ma，
设自由落体运动下落的高度为s1，匀减速下落的高度为s2，
则有s1+s2＝h，
s1＝，s2＝，
根据自由落体运动的规律，有：v′＝gt，
解得：t＝．
答：（1）再次加入电场前，此匀强电场的电场强度大小为；油滴达到的最大高度；
（2）为了使油滴能回到A点且速度恰好为零，从油滴减速为零到再次加入电场的时间为．
【点评】有关带电粒子在匀强电场中的运动，在解决问题时，主要可以从两条线索展开：其一，力和运动的关系．根据带电粒子受力情况，用牛顿第二定律求出加速度，结合运动学公式确定带电粒子的速度和位移等，这条线索通常适用于在恒力作用下做匀变速运动的情况．其二，功和能的关系．根据电场力对带电粒子做功，引起带电粒子的能量发生变化，利用动能定理研究全过程中能的转化，研究带电粒子的速度变化、位移等．
15．（12分）如图所示，在高度均为L的条形区域Ⅰ、Ⅱ中分别存在匀强磁场和匀强电场，区域Ⅰ内的磁场方向垂直于纸面向里，区域Ⅱ内的电场方向竖直向上、电场强度大小为E．M、N是涂有荧光物质的水平板，其中M板位于匀强磁场的上边界，N板位背匀强电场的下边界．观有一束电子从O点（在磁场内部，且紧贴M板）连续不断地水平向右射入磁场，电子束由两部分组成，一部分为速度大小为v的低速电子，另一部分为速度大小为2v的高速电子，当Ⅰ区中磁场较强时，M板出现两个亮斑，缓慢改变磁场的强弱，直至M板上的亮斑恰好消失为止，此时可观察到N板有两个亮斑．已知电子质量为m、电荷量为e，电子间的相互作用不计，磁场下边界上没有磁场，但有电场，不计电子重力．求：
（1）N板出现两个亮斑时Ⅰ区内磁场的磁感强度大小B；
（2）到达N板左方亮斑的电子在磁场和电场中运动的时间t；
（3）N板两个亮斑之间的距离x．
【分析】（1）根据题意作出电子运动轨迹，求出电子轨道半径，洛伦兹力提供向心力，由牛顿第二定律求出磁感应强度．
（2）求出电子在磁场与电场中的运动时间，然后求出电子总的运动时间．
（3）求出两电子到达N板的位置，然后求出两亮斑间的距离．
【解答】解：（1）低速电子速度恰好与两场交界相切且速度方向与电场垂直时M板上的亮斑消失，
此时两电子运动轨迹如图所示：
低速电子轨道半径：r1＝，高速电子轨道半径：r2＝L，
电子在磁场中做圆周运动，洛伦兹力提供向心力，
由牛顿第二定律得：evB＝m，解得：B＝；
（2）低速电子打在N板的左侧，该电子在磁场中的运动时间为半个周期，
在磁场中的运动时间：t1＝T＝×＝，
低速电子在电场中做类平抛运动，
L＝t22，解得：t2＝，
到达N板左方亮斑的电子在磁场和电场中运动的时间：t＝t1+t2＝+；
（3）高速电子沿电场线方向进入电场，到达N板时与O带你的水平距离：x1＝L，
低速电子在电场中做类平抛运动，沿板方向运动的距离：x2＝vt2＝v，
N板两亮斑间的距离：x＝x1+x2＝L+v；
答：（1）N板出现两个亮斑时Ⅰ区内磁场的磁感强度大小B为；
（2）到达N板左方亮斑的电子在磁场和电场中运动的时间t为+；
（3）N板两个亮斑之间的距离x为：L+v．
【点评】本题考查了电子在磁场与电场中的运动，电子在磁场中做匀速圆周运动，分析清楚电子运动过程、作出电子运动轨迹、求出电子在磁场中做圆周运动的轨道半径是解题的前提与关键，应用牛顿第二定律与几何知识即可解题．
（二）选考题：共15分.在所给的选修3-3、选修3-4两个模块2道题中选一题作答如果多答则按所答的第一题计分，[选修3-3]（15分）
16．（5分）下列说法正确的是（　　）
A．水的温度越高，悬浮在水中的花粉的布朗运动越显著
B．第二类永动机违背了能量守恒定律
C．饱和汽的体积越大，饱和气压越大
D．一定质量的理想气体的内能随温度的升高而增大
E．分子间的引力和斥力均随分子间距的增大而减小
【分析】解答本题需掌握：布朗运动是悬浮小颗粒的运动，是液体分子无规则运动的体现；
第二类永动机违背了热力学第二定律；
饱和气压仅仅与温度以及饱和气的种类有关；
理想气体的内能与温度有关；
分子间同时存在引力和斥力，都随分子间距的增加而减小，但斥力减小的更快．
【解答】解：A、根据布朗运动的特点可知，水的温度越高，悬浮在水中的花粉的布朗运动越显著。故A正确；
B、第二类永动机是效率100%的机器，违背了热力学第二定律，故B错误；
C、饱和气压仅仅与温度以及饱和气的种类有关，与体积无关；故C错误；
D、一定质量的理想气体的内能仅仅与温度有关，随温度的升高而增大，故D正确；
E、根据分子力的特点可知，分子间的引力和斥力均随分子间距的增大而减小。故E正确
故选：ADE。
【点评】本题考查了热力学第二定律、布朗运动、内能、分子力等，知识点多，难度小，关键多看书．
17．（10分）如图所示，竖直玻璃管粗细均匀，上端开口，下端封闭有长度L1＝30cm的理解气体，中间水银柱长h＝24cm，在竖直管中间接一水平玻璃管，右端开口与大气相通，管的直径与竖直部分相通，用光滑活塞封闭足够长的水银柱，已知外界大气压强p0＝76cmHg，保持环境温度恒为T1＝300K，现用外力缓慢向左推活塞，使下端气柱长变为L2＝25cm，求：
①气柱长度为L2＝25cm时，活塞移动的距离为d；
②若活塞左移①中距离d后固定，对玻璃管缓慢加热，使下端气柱长又变回L1，求此时封闭气体的温度T2。
【分析】①用外力缓慢向左推活塞，使下端气柱长变为L2＝25cm过程，封闭气体做等温变化，根据玻意耳定律可求封闭气体压强，从而可求活塞移动的距离d；
②若活塞左移①中距离d后固定，对玻璃管缓慢加热，使下端气柱长又变回L1过程封闭气体做等圧変化，根据盖吕萨克定律列式求解。
【解答】解：①设玻璃管得横截面积为S，气柱长为L2时竖直玻璃管中水银柱得长度为h′，在活塞左移过程中，封闭气体做等温变化，根据玻意耳定律得：
（P0+ρgh）L1S＝（P0+ρgh′）L2S ①
又d＝h′﹣h ②
①②联立解得：d＝20cm
②该过程中封闭气体做等圧変化，根据盖吕萨克定律得：
解得：T2＝360K
答：①气柱长度为L2＝25cm时，活塞移动的距离为20cm；
②若活塞左移①中距离d后固定，对玻璃管缓慢加热，使下端气柱长又变回L1，此时封闭气体的温度T2为360K。
【点评】本题考查气体实验定律，关键是找出封闭气体状态参量，分析封闭气体做何种变化，选择合适的气体实验定律列式求解。
[选修3-4]（15分）
18．关于机械振动和机械波，下列说法正确的是（　　）
A．机械振动在介质中的传播形成机械波
B．做简谐振动的物体，其振动周期与振幅无关
C．当波从一种介质传播到另一种介质时，频率改变
D．当两列波产生干涉现象时，这两列波的频率一定相同
E．当观察者远离波源时，观察者感觉到波源的频率变大
【分析】机械振动在介质中的传播形成机械；振动周期与振幅无关；从一种介质进入另一种介质中，频率不变，波长与波速变化；当频率相同时，才能发生干涉现象；多普勒效应是由于观察者和波源间位置的变化而产生的．
【解答】解：A、根据机械波产生条件，则有机械振动在介质中的传播形成机械波；故A正确；
B、简谐振动的物体，其振动周期与振幅无关；故B正确；
C、波从一种介质进入另一种介质中传播时，频率一定不变，而波速由介质决定，波长与波速成正比，因而波长可能发生变化；故C错误；
D、只有两列频率相同的波才能发生稳定的干涉现象；故D正确；
E、依据多普勒效应，当观察者远离波源时，观察者感觉到接收的频率变低，而波源的频率是不变的，故E错误；
故选：ABD。
【点评】本题考查机械波形成条件，掌握振幅与周期无关，理解多普勒效应原理；同时对于物理量定义的内涵要理解准确全面，既要抓住与其他物理量之间的联系，更要把握与其他物理量的区别，才能很好地进行鉴别．
19．一小昆虫在一池底安装有点光源的游泳池的水面上爬行，某时刻看见光源在其正下方，当它沿直线爬行了x＝4m时恰好看不见光源．已知水的折射率为，真空中的光速c＝3×108m/s，求：
①光在该水中的传播速度大小v；
②光源距水面的深度h．
【分析】①已知水的折射率为，根据v＝求光在该水中的传播速度大小v；
②小昆虫恰好看不见光源时光线发生了全反射，入射角等于临界角C．根据sinC＝求临界角C，再由几何知识求光源距水面的深度h．
【解答】解：①由题意可知
解得 v＝＝m/s＝2.4×108m/s
②如图所示，由于全反射，光源发出的光只能照亮半径为4m的圆形水面，设临界角为C，
由几何关系可知
结合临界角公式，解得 h＝3m
答：
①光在该水中的传播速度大小v是2.4×108m/s；
②光源距水面的深度h是3m．
【点评】此题的关键要理解全反射的条件，掌握临界角的公式，结合几何知识，来确定光源距水面的深度h．
