第4章 电路探秘 复习学案（串并联电路的特点和动态电路）（无答案）

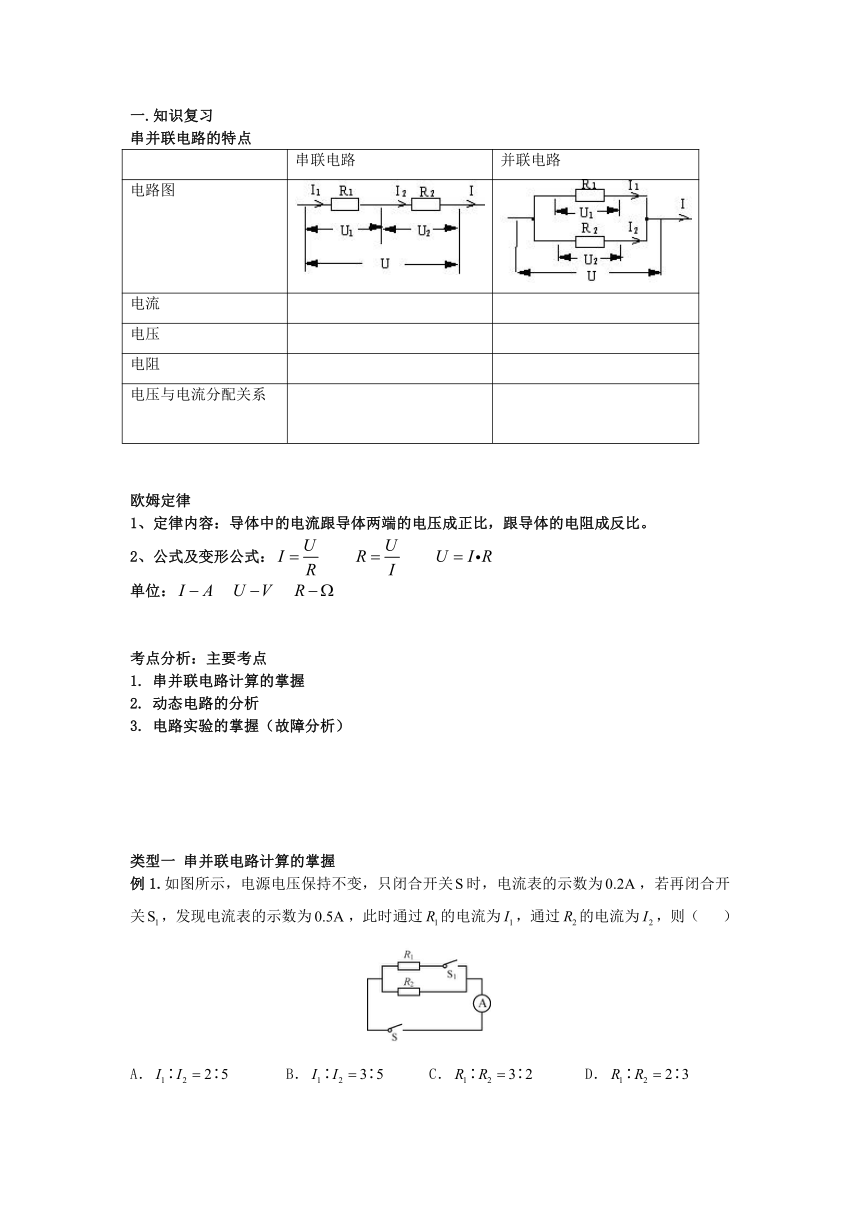

一.知识复习
串并联电路的特点
串联电路 并联电路
电路图
电流
电压
电阻
电压与电流分配关系



欧姆定律
1、定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
2、公式及变形公式：　　　　
单位：　　


考点分析：主要考点
串并联电路计算的掌握
动态电路的分析
电路实验的掌握（故障分析）





类型一 串并联电路计算的掌握
例1.如图所示，电源电压保持不变，只闭合开关时，电流表的示数为，若再闭合开关，发现电流表的示数为，此时通过的电流为，通过的电流为，则（ ）

B． C． D．

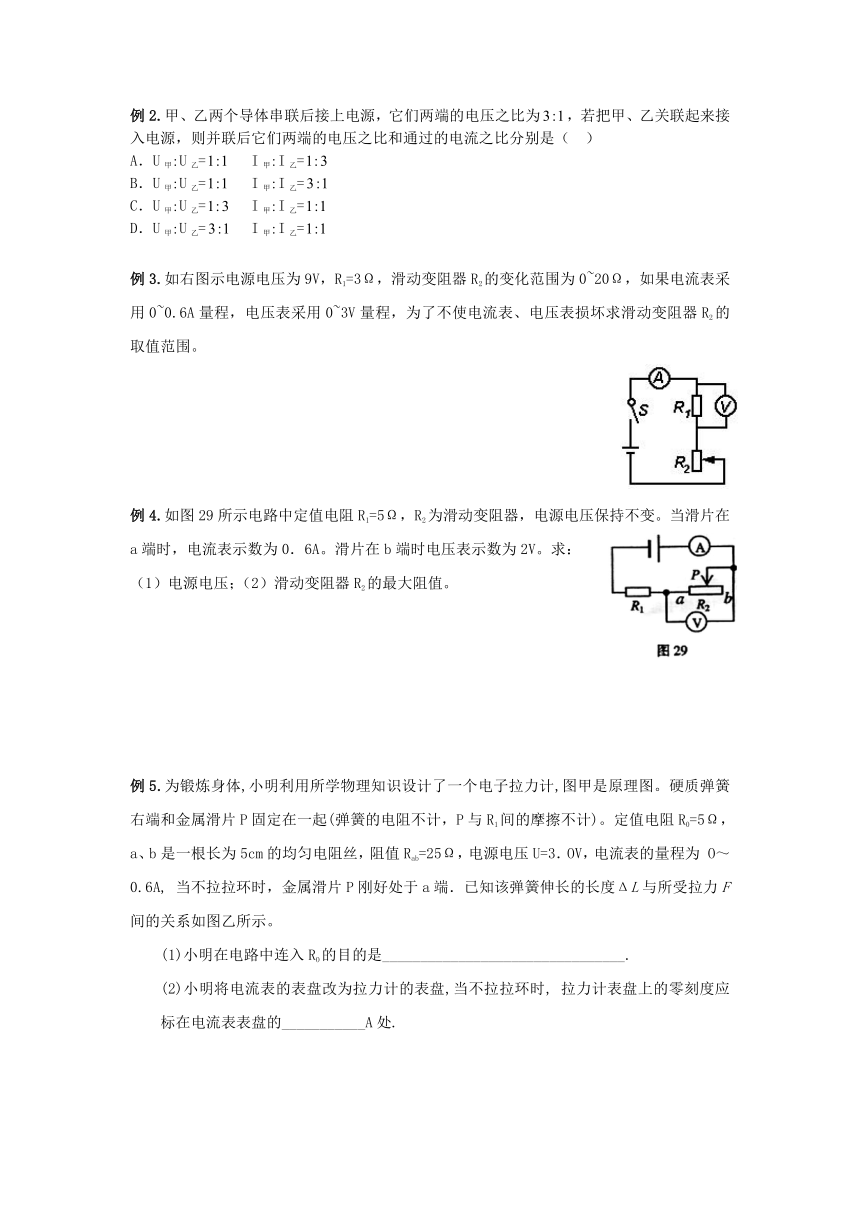

例2.甲、乙两个导体串联后接上电源，它们两端的电压之比为，若把甲、乙关联起来接入电源，则并联后它们两端的电压之比和通过的电流之比分别是（ ）
A．U甲U乙= I甲I乙=
B．U甲U乙= I甲I乙=
C．U甲U乙= I甲I乙=
D．U甲U乙= I甲I乙=

例3.如右图示电源电压为9V，R1=3Ω，滑动变阻器R2的变化范围为0~20Ω，如果电流表采用0~0.6A量程，电压表采用0~3V量程，为了不使电流表、电压表损坏求滑动变阻器R2的取值范围。




例4.如图29所示电路中定值电阻R1=5Ω，R2为滑动变阻器，电源电压保持不变。当滑片在a端时，电流表示数为0．6A。滑片在b端时电压表示数为2V。求：
（1）电源电压；（2）滑动变阻器R2的最大阻值。

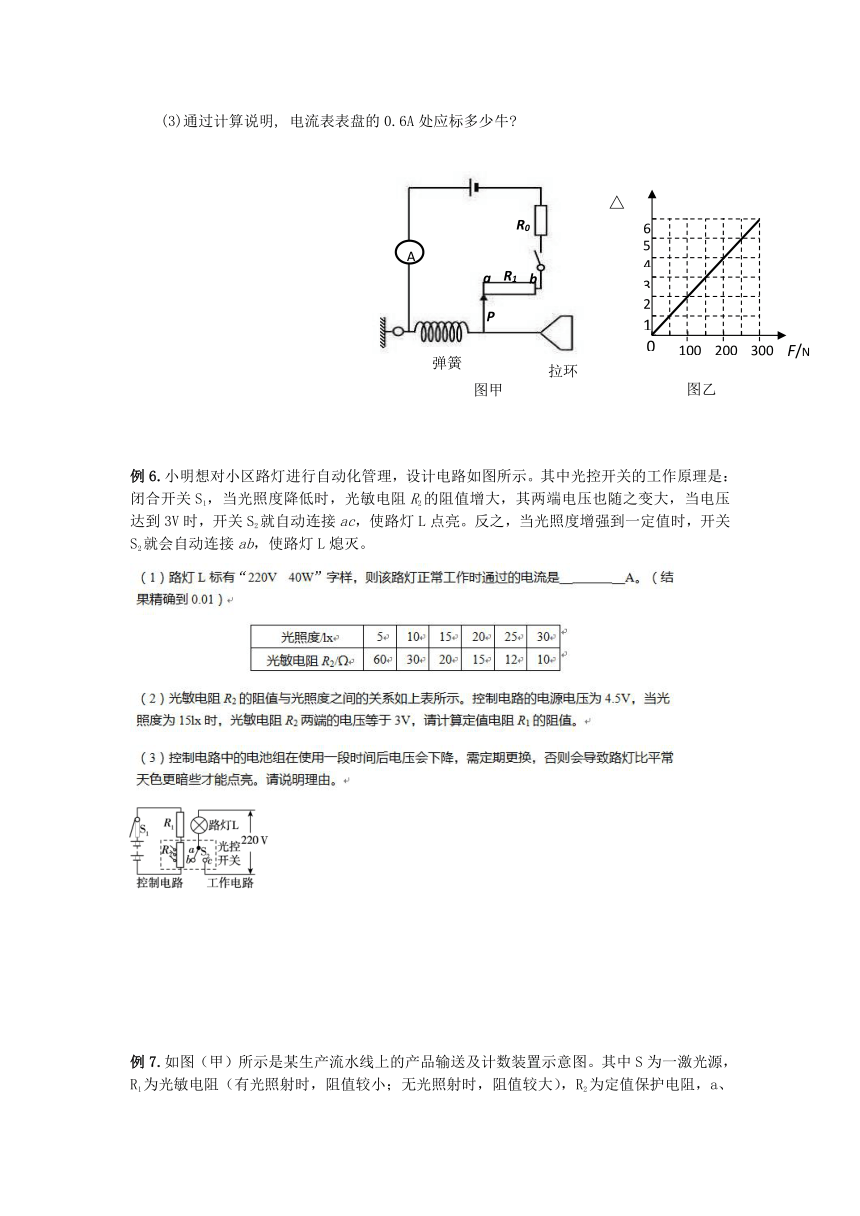

例5.为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,图甲是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)。定值电阻R0=5Ω，a、b是一根长为5cm的均匀电阻丝，阻值Rab=25Ω，电源电压U=3．OV，电流表的量程为 O～0.6A, 当不拉拉环时，金属滑片P刚好处于a端．已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。
(1)小明在电路中连入RO的目的是________________________________.
(2)小明将电流表的表盘改为拉力计的表盘,当不拉拉环时, 拉力计表盘上的零刻度应标在电流表表盘的___________A处.
(3)通过计算说明, 电流表表盘的0.6A处应标多少牛?













例6.小明想对小区路灯进行自动化管理，设计电路如图所示。其中光控开关的工作原理是：闭合开关S1，当光照度降低时，光敏电阻R2的阻值增大，其两端电压也随之变大，当电压达到3V时，开关S2就自动连接ac，使路灯L点亮。反之，当光照度增强到一定值时，开关S2就会自动连接ab，使路灯L熄灭。

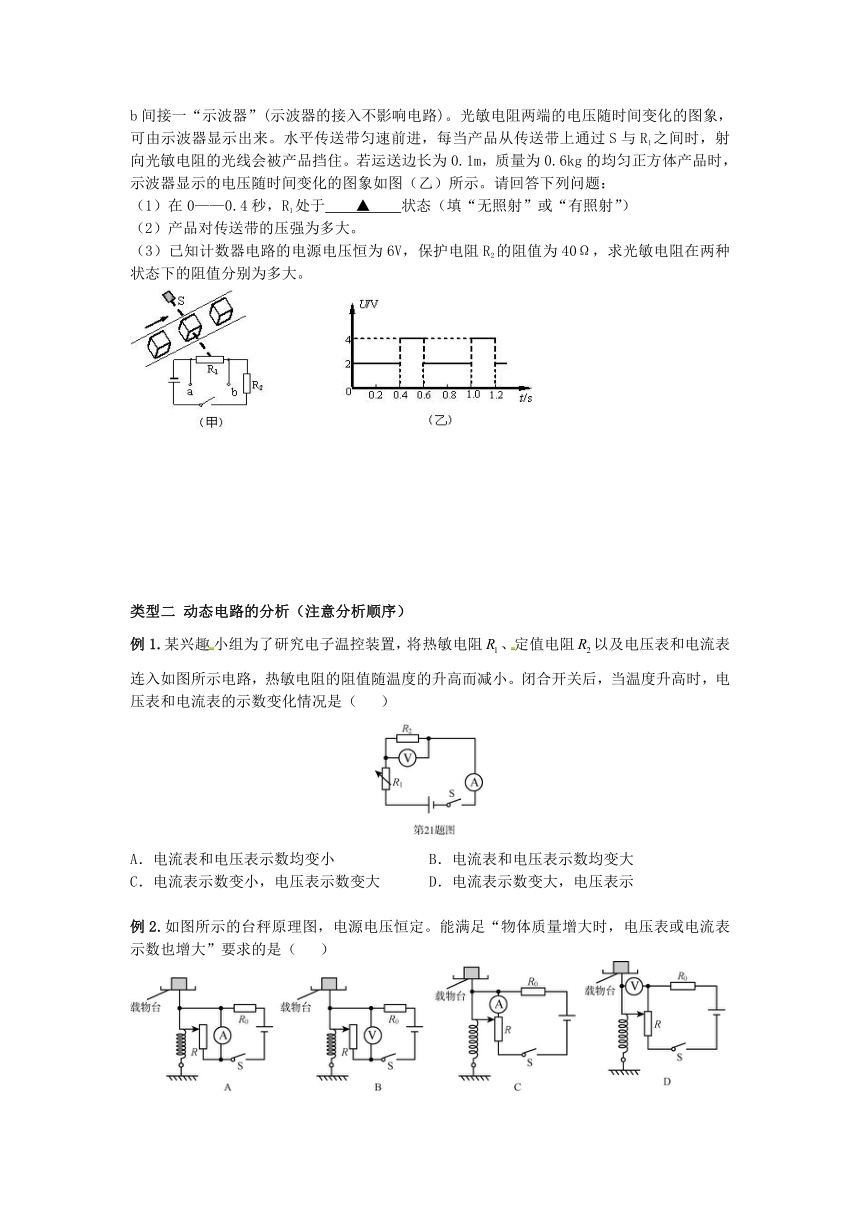

例7.如图（甲）所示是某生产流水线上的产品输送及计数装置示意图。其中S为一激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接一“示波器”(示波器的接入不影响电路)。光敏电阻两端的电压随时间变化的图象，可由示波器显示出来。水平传送带匀速前进，每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若运送边长为0.1m，质量为0.6kg的均匀正方体产品时，示波器显示的电压随时间变化的图象如图（乙）所示。请回答下列问题：
（1）在0——0.4秒，R1处于 ▲ 状态（填“无照射”或“有照射”）
（2）产品对传送带的压强为多大。
（3）已知计数器电路的电源电压恒为6V，保护电阻R2的阻值为40Ω，求光敏电阻在两种状态下的阻值分别为多大。








类型二 动态电路的分析（注意分析顺序）
例1.某兴趣小组为了研究电子温控装置，将热敏电阻、定值电阻以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关后，当温度升高时，电压表和电流表的示数变化情况是（ ）

A．电流表和电压表示数均变小 B．电流表和电压表示数均变大
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示

例2.如图所示的台秤原理图，电源电压恒定。能满足“物体质量增大时，电压表或电流表示数也增大”要求的是（ ）

例3.某兴趣小组为了研究电子温控装将热敏电阻、定值电阻以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关，当温度降低时，电流表和电压表的示数变化情况是（ ）

A．均变小
B．变小、变大
C．均变大
D．变大，变小

例4.如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时
A．灯泡L亮度不变，电压表示数变大
B．灯泡L亮度变亮，电压表示数变大
C．灯泡L亮度不变，电压表示数不变
D．电流表示数变大，电压表示数变大



例5.如图6所示电路，电源电压保持不变，
当闭合开关S，调节滑动变阻器阻值从
最大变化到最小，两个电阻的“U－I”
关系图像如图7所示。则下列判断正确
的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A









类型三 电路实验及故障分析
例1.如图是小明设计的简易起重机的电路。下列操作和对应结论正确的是（ ）


A．闭合、、，灯短路
B．只闭合、，灯和电动机同时工作
C．只闭合、，灯和电动机均不能工作
D．只闭合、，只有电动机工作


例2.电路中的故障一般有短路和开路两种形式，如图所示电路中，当闭合开关后，发现电压表示数很大，接近电源电压，如果此时电流表无示数，则故障的部位及种类__________。如果此时电流表有示数，则故障的部位及种类为__________（已知故障一定发生在两只灯泡中的其中一只）

例3.某兴趣小组同学利用甲图所示的电路进行多个电学实验．实验中电源电压为且恒定不变；滑动变阻器在电路中除了保护电表即保护电路以外，在不同的实验中作用各不相同．

（1）第一小组的同学要测量电阻的阻值，他们在、间接入待测电阻，请你用笔画线代替导线，将答题卷中的实物图连接完整；该实验中滑动变阻器的另一个作用是____________________．
（2）第二小组的同学要研究“电流与电阻的关系”．他们将阻、、、、的定值电阻分别接在、间，闭合开关，调节滑动变阻器的滑片，记下电流表示数，得到如图丙所示的电流随电阻变化的图像．该实验中滑动变阻器的另一个作用是____________________；为了完成整个实验，应该选取最大阻值至少__________的滑动变阻器．

例4.在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作．一段时间后，电路发生故障，发现电路中至少有一只电表的示数变大，经检查故障发生在电阻、上，其他元件仍保持完好。

（1）用一个完好的小灯替换后，小灯_________（填“一定发光”或“可能发光”）；
（2）在原故障电路中，将电流表A与位置互换后，电流表和电压表均有示数，且不发生变化，电路中可能存在的故障是___________________________。


例5.某同学想利用甲图电路测量Rx的阻值。
（1）该实验的原理是____________（用公式表示）；

（2）根据甲图电路，连接乙图的实物图时，需将导线a接到滑动变阻器的 ________ （选填“A”或“C”）接线柱；
（3）正确连接电路后，开关S闭合前应将滑片移至滑动变阻器的________（选填“A”或“B”）端；闭合开关后，该同学发现，电压表示数接近电源电压，电流表无示数，该电路故障应是Rx________（填“断路”或“短路”）；
（4）在实验过程中，滑动变阻器除了保护电路外，还有一个重要的作用是__________；如果用两个定值电阻R1和R2（R1＜R2）替代滑动变阻器，组成如图a、b、c三种电路分别进行实验，正确测得三组实验数据并记入表格中，则第3次实验数据应是按照________（填“a”、“b”或“c”）图的电路进行实验测得的；
实验次数 电压U/V 电流I/A 电阻RX/Ω
1 0．85 0．14 6．07
2 1．21 0．20 6．05
3 2．11 0．35 6．03



（5）根据实验数据可知，Rx的阻值是________Ω。
