14.1 热机
第十四章 内能的利用
镰刀
联合收割机
木帆船
豪华邮轮
古代马车
现代小轿车

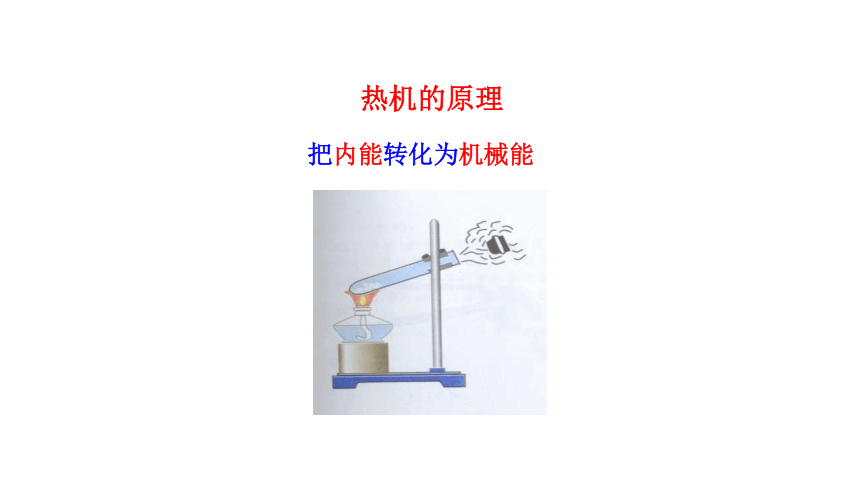

热机的原理
把内能转化为机械能

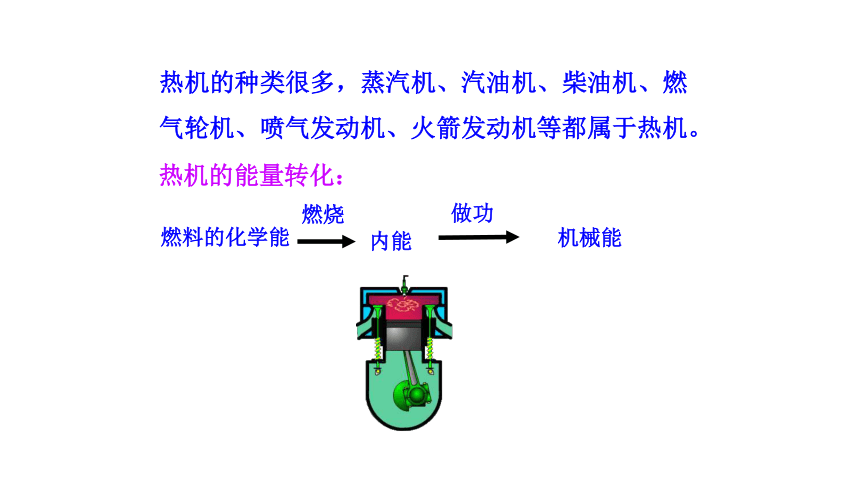

热机的种类很多，蒸汽机、汽油机、柴油机、燃气轮机、喷气发动机、火箭发动机等都属于热机。
热机的能量转化：

燃料的化学能
内能
机械能
燃烧
做功

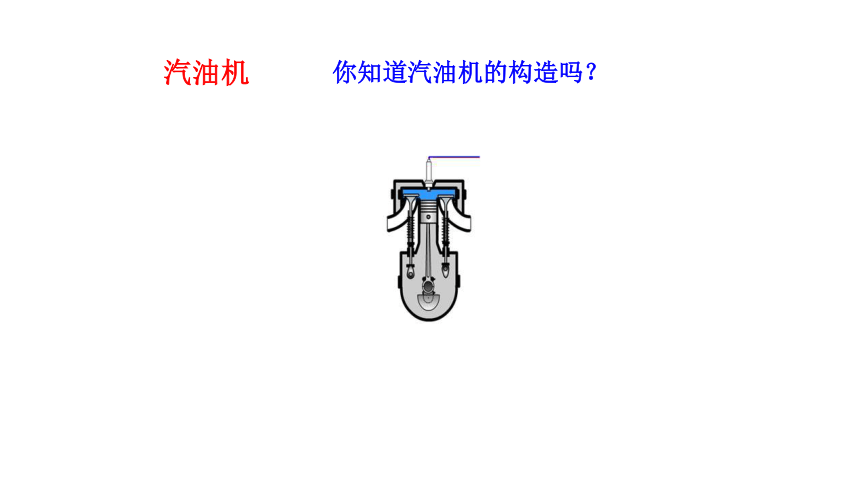

汽油机
你知道汽油机的构造吗？

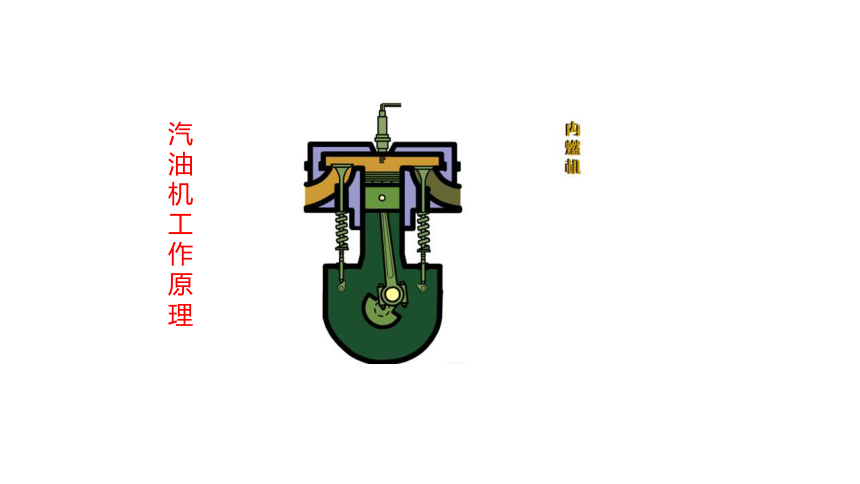

汽
油
机工作原理

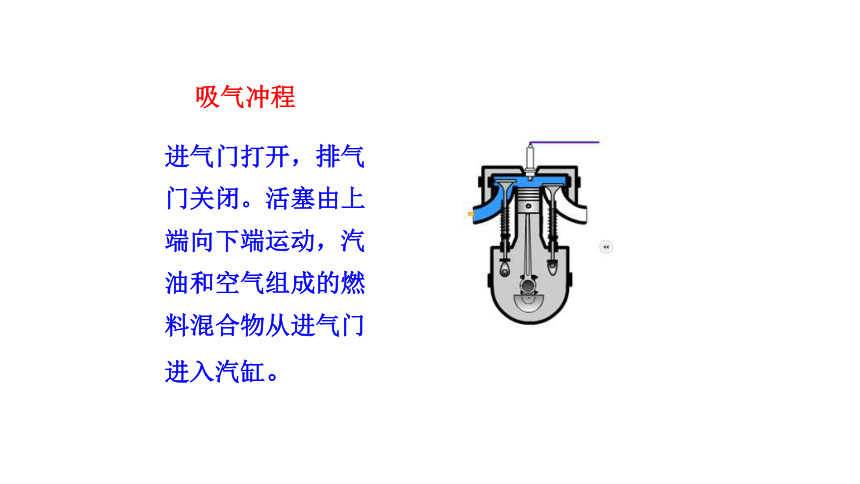

进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门进入汽缸。
吸气冲程

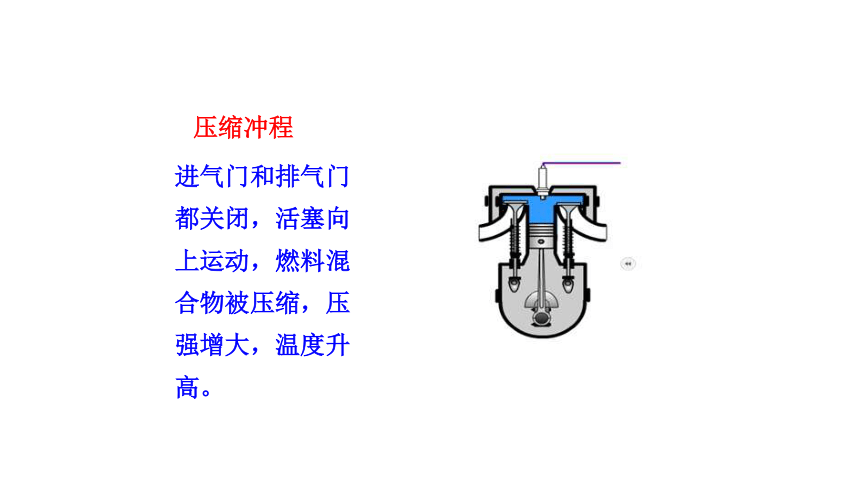

进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
压缩冲程
在压缩冲程末尾，火花塞产生火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
做功冲程
进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸。
排气冲程
喷油嘴
进气门
活塞
连杆
排气门
汽缸
曲轴







柴油机
了解柴油机的构造
吸气冲程

压缩冲程

做功冲程

排气冲程



了解柴油机的工作原理
进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进汽缸。

空气
吸气冲程
进气门和排气门都关闭，活塞向上运动，把空气体积压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
压缩冲程
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
做功冲程
进气门关闭，排气门打开，活塞向上运动，把废气排出汽缸。
燃烧后的废气

排气冲程
1.如何启动内燃机呢？
内燃机不能自行启动，开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。
2.内燃机有哪些应用呢？
(1)汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
(2)柴油机比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
想一想：汽油机和柴油机的工作过程有什么相同点，有什么不同点？
汽油机 柴油机
相同点
不

同

点 构 造
燃 料
吸入气体
点火方式
都是内燃机，一个工作循环都经历四个冲程
火花塞
喷油嘴
汽油

柴油
汽油和空气
空气
点燃式
压燃式
完成表格:
二、汽油机和柴油机的工作过程
一、热机的原理
把内能转化为机械能
1.如图是汽油机工作循环中的某一冲程,这个冲程
是( )
A.吸气冲程 B. 压缩冲程
C.做功冲程 D. 排气冲程
A
2.如图所示是内燃机的四个冲程，其中属于压缩冲程的
是（ ）
B
3.关于热机，下列说法错误的是( )
A.热机性能好坏的重要标志之一是热机效率
B.在四冲程内燃机中减少废气带走的大量热量可以大大提高热机效率
C.柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大
D.在压缩冲程中内燃机将机械能转化为内能
C
4.单缸四冲程内燃机完成40个冲程,关于做功和飞轮
转动的情况,下列说法正确的是( )
A.做功10次,飞轮转40周
B.做功40次,飞轮转20周
C.做功10次,飞轮转20周
D.做功20次,飞轮转10周
C
5．根据汽油机和柴油机的区别，下列说法正确的是
（ ）
A．汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷油嘴
B．汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合
C．吸气冲程是内能转化为机械能
D．压缩冲程是内能转化为机械能
A
6.如图表示的是汽油机的_____冲程；在压缩冲程中，是通过____方式增加气体内能的。
做功
做功
