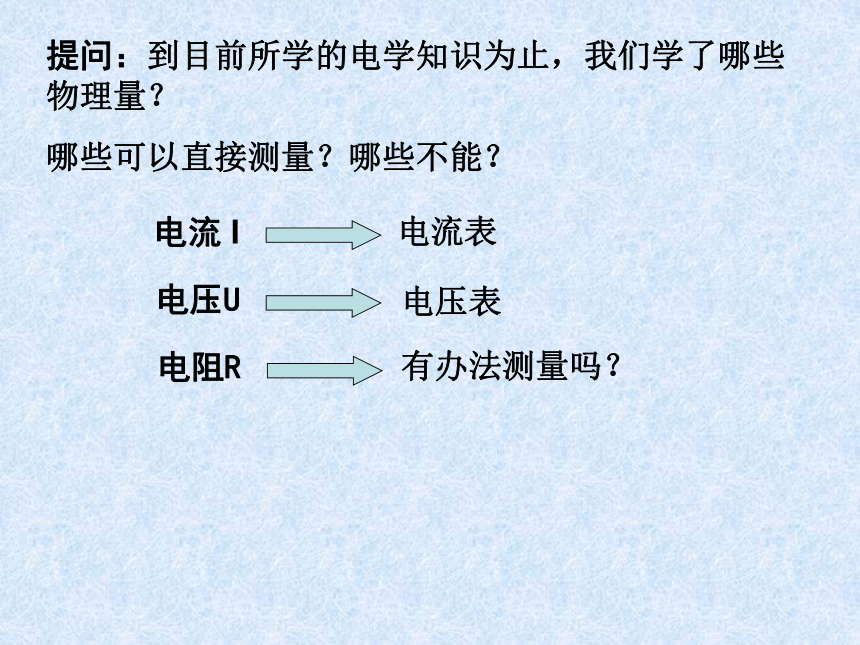

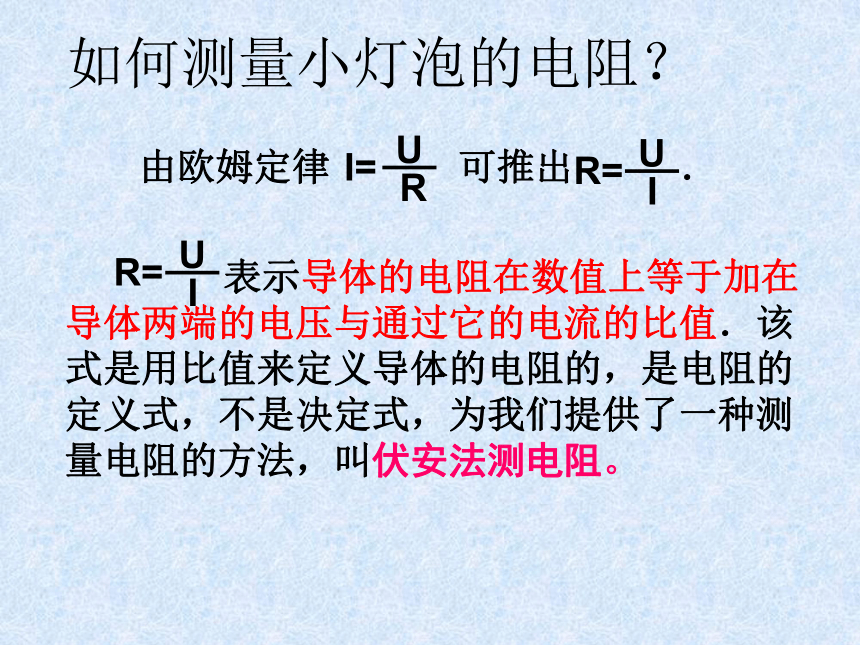

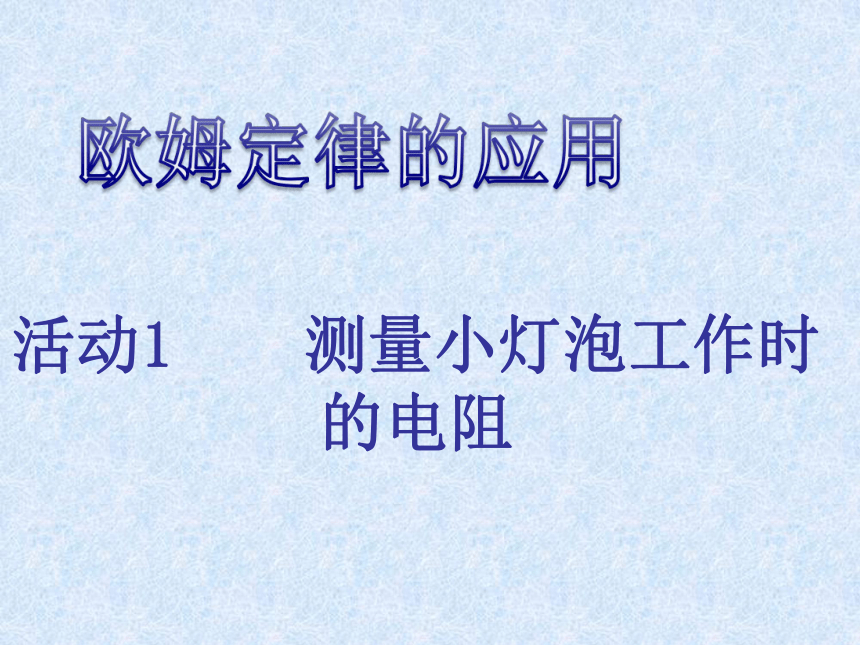

课件32张PPT。活动1 测量小灯泡工作时 的电阻欧姆定律的应用提问:到目前所学的电学知识为止,我们学了哪些物理量?电流 I电压U电阻R哪些可以直接测量?哪些不能?有办法测量吗?电流表电压表如何测量小灯泡的电阻?实验目的? 电源、小灯泡、开关各一个,导线若干电压表、电流表、滑动变阻器、实验电路图测量小灯泡的电阻实验原理实验器材实验时应注意的问题:1.连接电路时,开关应断开;2.电压表、电流表的使用方法;3.实验前,滑动变阻器应调到最大阻值;4.小灯泡正常工作电压为2.5V,接通电源后,通过滑动变阻器把电压调到该电压值,然后从该电压开始逐次降低,每次电压值拉开适当差距,获得三组数据。(1)要与被测用电器_______;
(2)电流要从 __________流入,从_______________流出;
(3)不要超过电流表的_______;

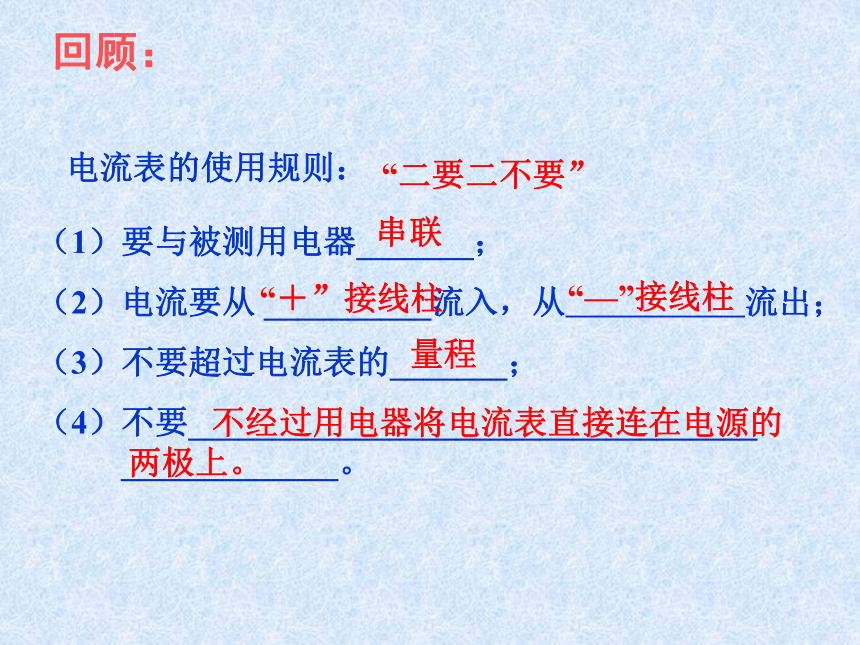

(4)不要__________________________________ _____________。串联“+”接线柱“—”接线柱量程 不经过用电器将电流表直接连在电源的两极上。 “二要二不要”回顾: 电流表的使用规则:(1)要与被测用电器_______;
(2)电流要从 __________流入,从_______________流出;

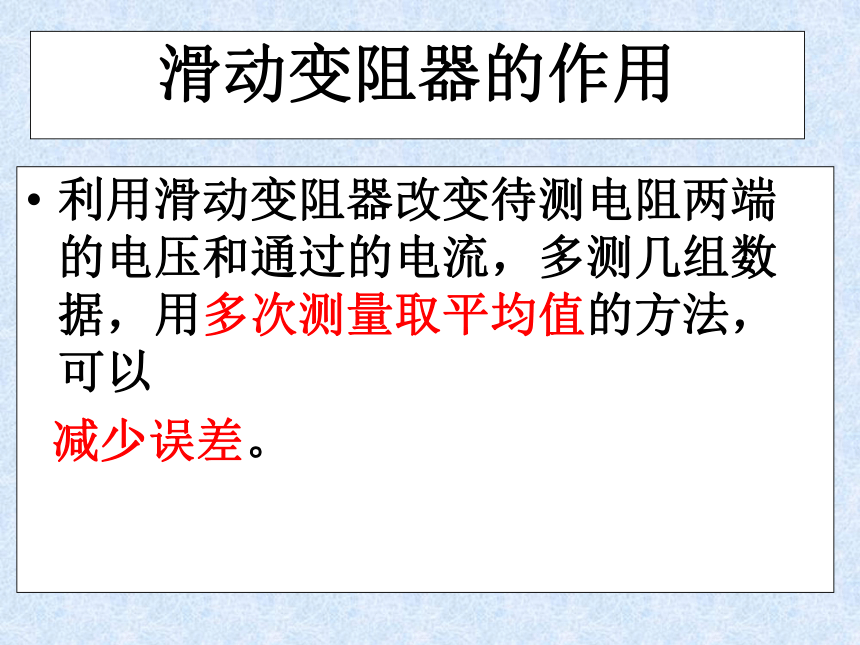

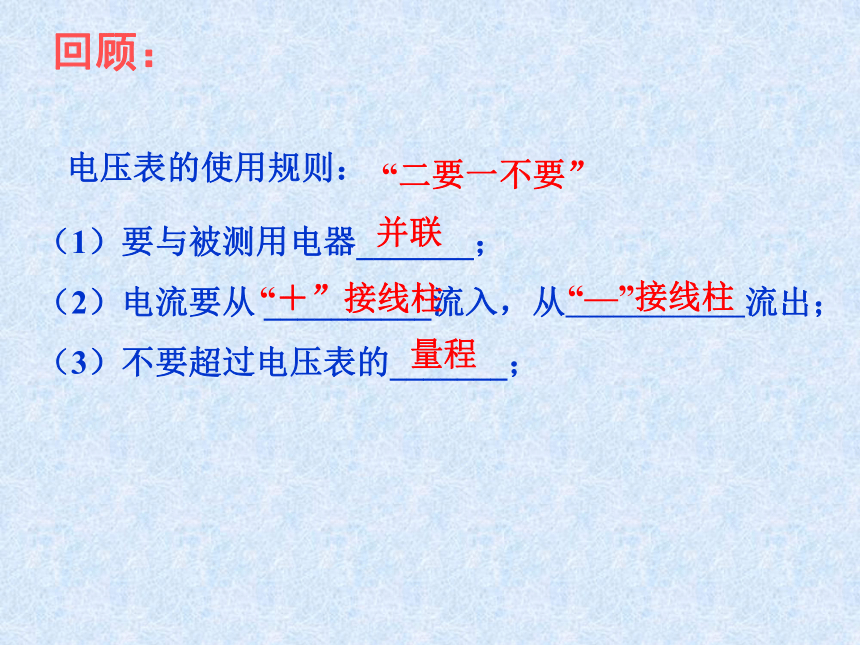

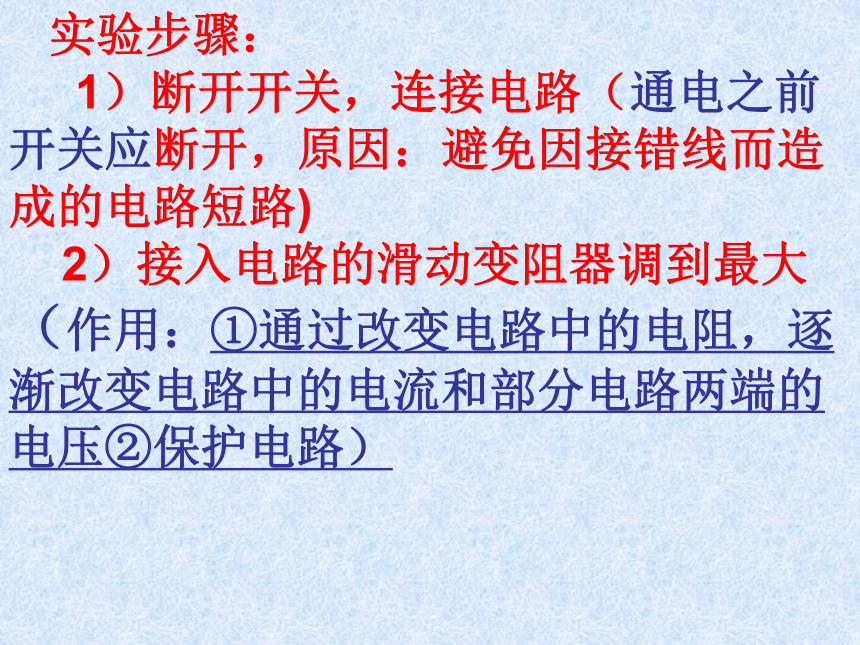

(3)不要超过电压表的_______;并联“+”接线柱“—”接线柱量程“二要一不要”回顾: 电压表的使用规则: 实验步骤: 1)断开开关,连接电路(通电之前 开关应断开,原因:避免因接错线而造成的电路短路) 2)接入电路的滑动变阻器调到最大 (作用:①通过改变电路中的电阻,逐渐改变电路中的电流和部分电路两端的电压②保护电路) 滑动变阻器的作用利用滑动变阻器改变待测电阻两端的电压和通过的电流,多测几组数据,用多次测量取平均值的方法,可以

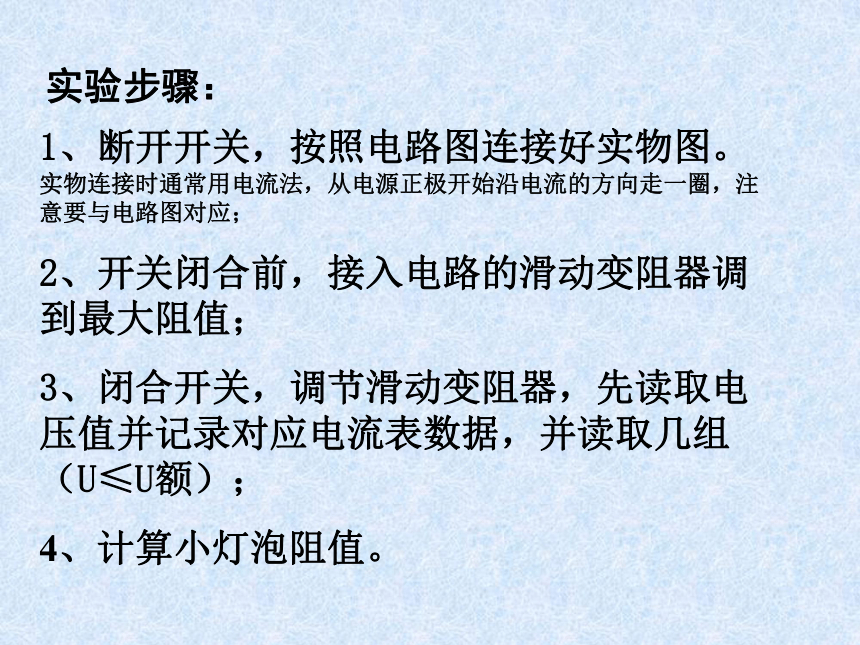

减少误差。1、断开开关,按照电路图连接好实物图。 实物连接时通常用电流法,从电源正极开始沿电流的方向走一圈,注意要与电路图对应;
2、开关闭合前,接入电路的滑动变阻器调到最大阻值;
3、闭合开关,调节滑动变阻器,先读取电压值并记录对应电流表数据,并读取几组(U≤U额);

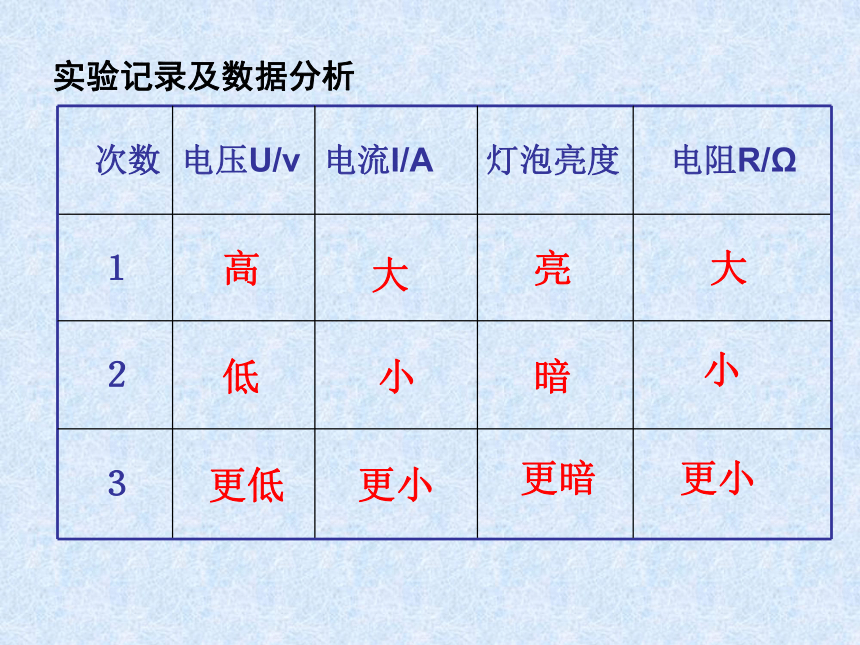

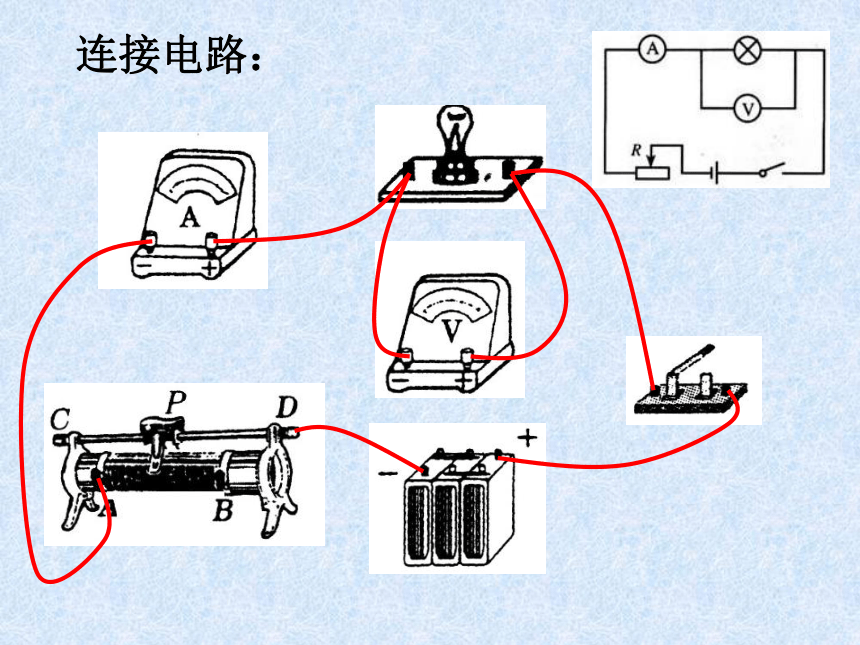

4、计算小灯泡阻值。 实验步骤:连接电路:实验记录及数据分析数据电阻大小不同,小灯泡的电阻随电流的增大而增大。这是因为电流增大,小灯泡的温度升高,小灯泡的钨丝的电阻随温度的升高而增大分析:测量时间过长,灯丝温度升高,导致电阻变大,不是测量误差。结论:现象:电阻随电压升高而增大。由于电流的热效应,灯泡亮度变化(说明灯丝温度变化),导致灯泡的电阻发生变化。在做计算题时,灯泡电阻的变化可以忽略交流评估:
1、实验中你的电表是否出现了指针反向偏转的现象?原因是什么?
2、实验中你的电表是否出现超量程的现象?原因是什么?
3、实验中你的滑动变阻器是否出现无法调节电路的现象?原因是什么?
4、测小灯泡的电阻的实验中,你每次测量的电阻值是否相差不大?为什么? 结论:小灯泡的亮度不同电阻大小不同
分析:
电阻大小不同,小灯泡的电阻随电流的增 大而增大。这是因为电流增大,小灯泡的温度升高,小灯泡的钨丝的电阻随温度的升高而增大不是测量误差
注意: 用不同温度下测得的阻值求平均值 不妥,在做计算题时,灯泡电阻的变化可以忽略
交流评估:同学们在实验中不知注意以下问题没有问题一:滑动变阻器的滑片P应放在什么位置?问题二:若小灯泡断路,则电压表和电流表会如何变化?问题三:若其他地方断路,则电压表和电流表会如何变化?问题四:若电路正常,则当滑动变阻器的滑片向左(或向右)移动,电压表和电流表又会如何变化?通过这次活动, 你都学到了哪些知识?1、实验目的4、实验电路图2、实验原理3、实验器材5、实验步骤6、实验结论应用一:短路的危害1、假如用长1m,横截面积1mm2的铜质导线(电阻为0.017Ω)将220v电源的两极直接连接起来,通过导线的电流多大?如果写字台灯的工作电流为0.2A,那么通过导线的电流相当于多少盏写字台灯在同时工作? 讨论一下,如果这样连接会有什么危害?(1)由欧姆定律得:
I=U/R=220v/0.017Ω≈12941.18A
N=12941.18A/0.2A≈64706(盏)危害2、某同学将电流表(其电阻为0.1Ω、量程0~3A)并联在一电器两端,电器两端的电压为3v。算一算通过电流表的电流有多大?这会造成什么危害?由欧姆定律得:
I=U/R=3v/0.1Ω
=30A危害1.用 和 测电阻的方法叫 法,其原理是 。需要用 测出电阻两端的 ,用 测出通过导体的 。利用公式 ,求出导体的电阻。电压表电流表电压表电流表电压电流伏安做一做欧姆定律1.2V0.48A4Ω 3.一个额定电压为3.8V的小灯泡,小明在1.2V下测出它的电阻,接着又将灯泡两端电压调到3.8V测出其电阻,小明发现后一次电阻比第一次大得多,这是因为( )
A.实验方法不对
B.实验误差
C.导体的电阻跟温度有关
D.实验错误
C4.一个20的电阻,接在由4节干电池串联的电源上,要测这个电阻中的电流和两端的电压,电流表,电压表选的量程应为 ( )
A.0~0.6A,0~3V B.0~0.6A,0~15V
C.0~3 A,0~3 V D.0~3 A,0~15 V5.某同学按下图所示电路连好实验器材后,闭合开关,灯泡正常发光,但电压表指针不动,这可能是 ( )
A.电流表烧坏,电路开路
B.电流表完好,与电流表相连的导线断了
C.电压表接线柱处导线短路 BC6、如图:是某同学设计测电阻的电路,图中①是 表, ②是 表。为使①表的读数减小,滑片P应向 移动。为使②表的读数增加P应向 移动。电流电压右左做一做7.某同学按下图所示电路连好实验器材后,闭合开关,灯泡正常发光,但电压
表指针不动,这可能是 ( )
A.电流表烧坏,电路开路
B.电流表完好,与电流表
相连的导线断了
C.电压表接线柱处导线短路
D、电压表接线柱处导线接触
不良D
