课件23张PPT。第二节 电动势物理选修3-1第二章1、电源的作用：
2、电流的形成条件：
（1）存在自由电荷;（2）存在电压.
3、恒定电流:
4、电流:
（1）定义式 I=Q / t
（2）决定式 复习巩固N为单位体积内自由电荷个数
q为每个自由电荷的电量 S为导体横截面积
V为自由电荷定向移动速率

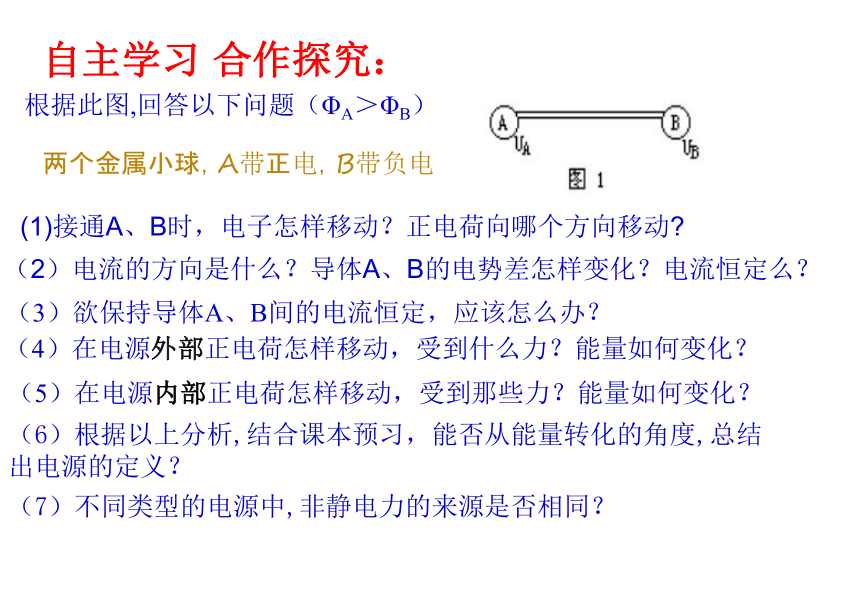

提供持续的电压.大小方向都不变的电流. 根据此图,回答以下问题（ΦA＞ΦB）(1)接通A、B时，电子怎样移动？正电荷向哪个方向移动?
自主学习 合作探究：（2）电流的方向是什么？导体A、B的电势差怎样变化？电流恒定么？

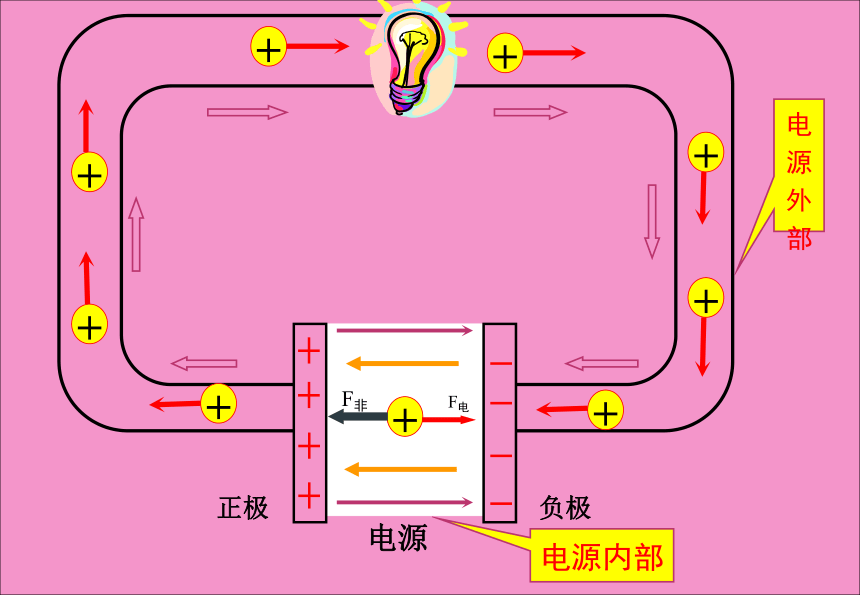

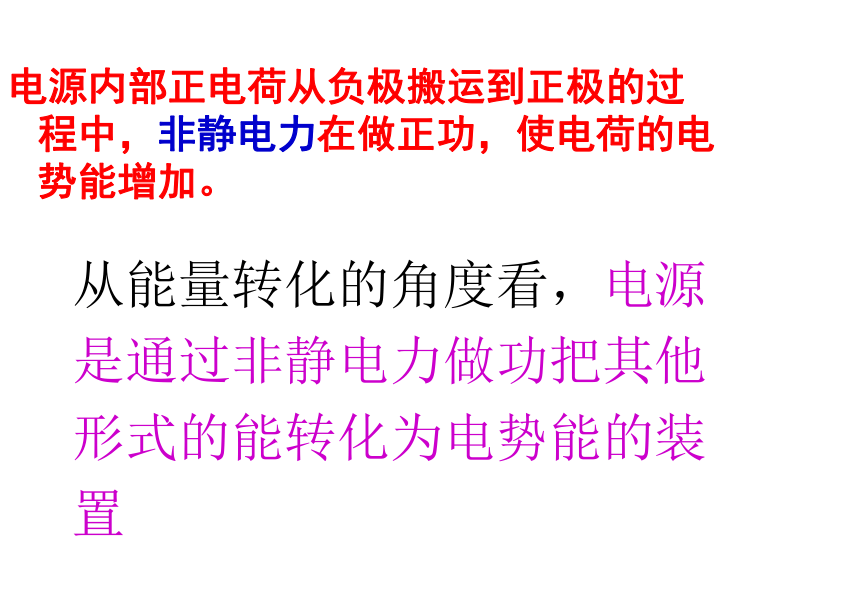

（3）欲保持导体A、B间的电流恒定，应该怎么办？（4）在电源外部正电荷怎样移动，受到什么力？能量如何变化？（5）在电源内部正电荷怎样移动，受到那些力？能量如何变化？（6）根据以上分析,结合课本预习，能否从能量转化的角度,总结出电源的定义？（7）不同类型的电源中,非静电力的来源是否相同？两个金属小球，A带正电，B带负电正极负极电源+++++++++电源外部电源内部电源内部正电荷从负极搬运到正极的过程中，非静电力在做正功，使电荷的电势能增加。从能量转化的角度看，电源是通过非静电力做功把其他形式的能转化为电势能的装置在电池中，非静电力是化学作用，

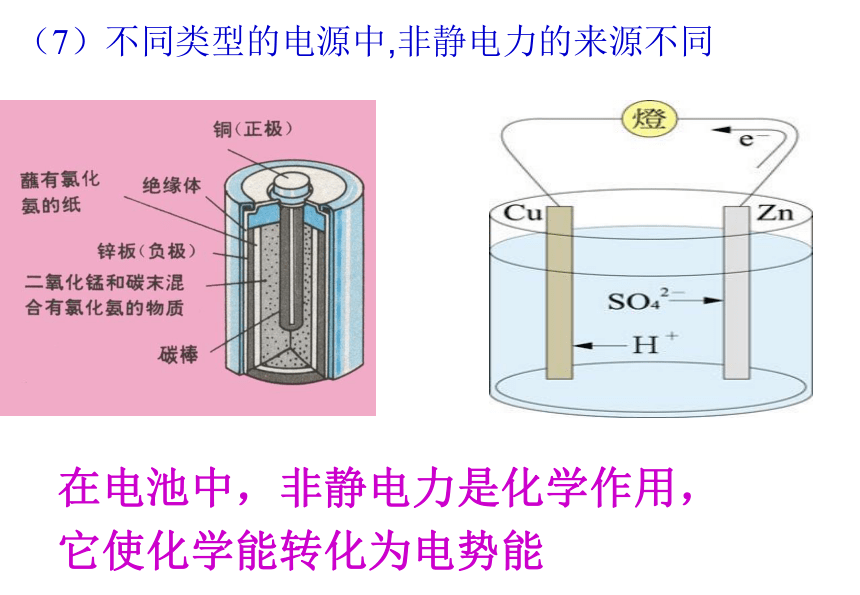

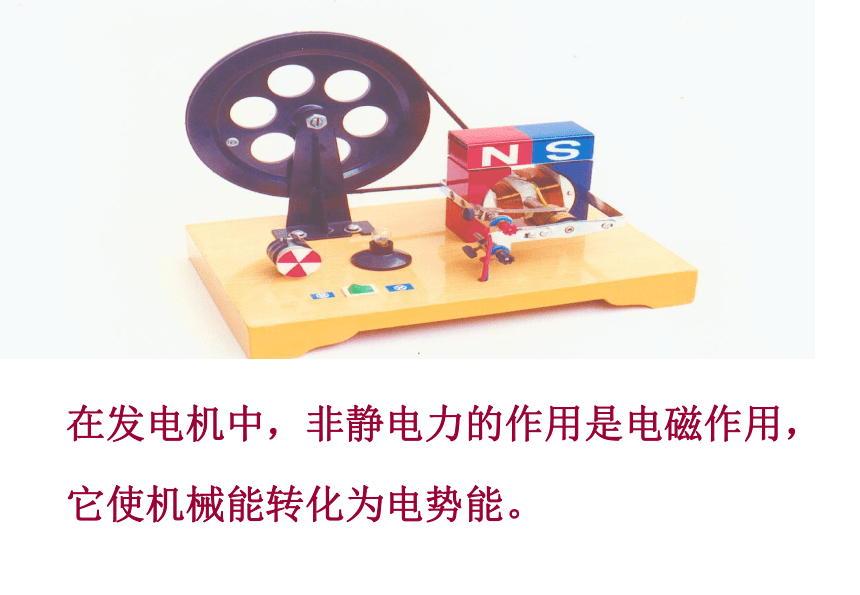

它使化学能转化为电势能（7）不同类型的电源中,非静电力的来源不同在发电机中，非静电力的作用是电磁作用，

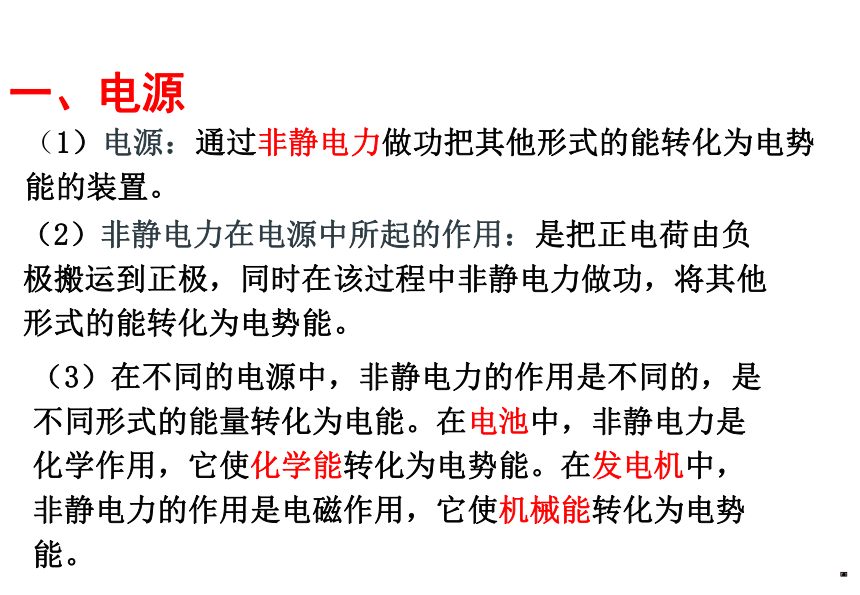

它使机械能转化为电势能。（1）电源：通过非静电力做功把其他形式的能转化为电势能的装置。（2）非静电力在电源中所起的作用：是把正电荷由负极搬运到正极，同时在该过程中非静电力做功，将其他形式的能转化为电势能。（3）在不同的电源中，非静电力的作用是不同的，是不同形式的能量转化为电能。在电池中，非静电力是化学作用，它使化学能转化为电势能。在发电机中，非静电力的作用是电磁作用，它使机械能转化为电势能。

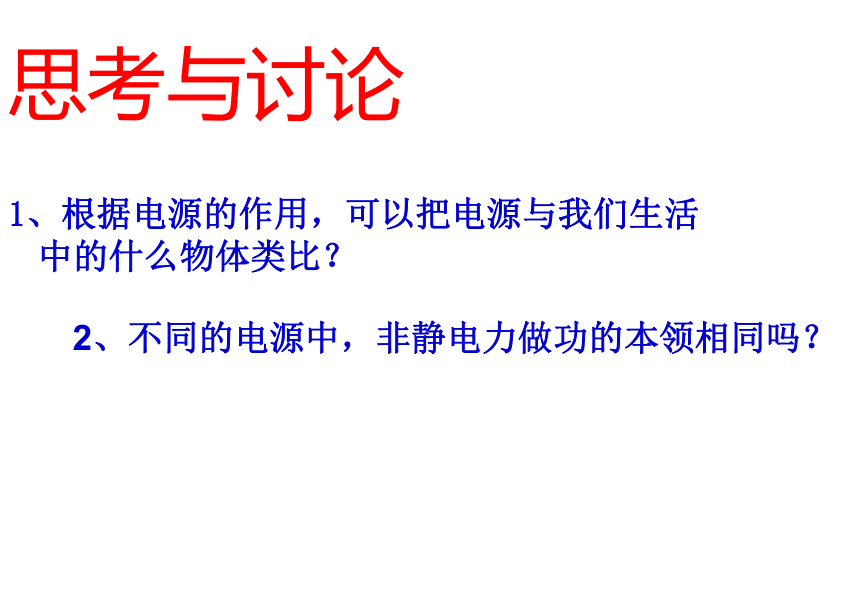

一、电源1、根据电源的作用，可以把电源与我们生活中的什么物体类比？
思考与讨论2、不同的电源中，非静电力做功的本领相同吗？水池A、B的水面有一定的高度差，若在A、B之间用一细管连起来，则水在重力的作用下定向运动，从水池A运动到水池B.A、B之间的高度差很快消失，在这种情况下，水管中只可能有一个瞬时水流．但若在水池A、B间连一台抽水机，将水池B中的水抽到水池A中，保持A、B之间的高度差，从而在水管中就有源源不断的水流了．电源在电路中的作用就是通过非静电力做功不断地将流到负极的正电荷搬运到正极，从而保持正负极间有一定的电势差，电路中便有持续的电流． 当抽水机将水送往高处时，水的的重力势能增加，但不同的抽水机的本领不同，做的功不同，水的重力势能的增量也是不同的。与此类似，在不同的电源中，非静电力做功的本领也是不同的：把一定数量的正电荷在电源内部从负极搬运到正极，在某些电源中非静电力做较多的功，电荷的电势能增加得比较多；而在另一些电源中，非静电力对同样多的电荷做较少的功，电荷的电势能增加得也较少。物理学中用电动势(ELECTROMOTIVE FORCE,E.M.F)来表明电源的这种特性。2、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值.二、电动势4、单位：伏(V) 1V=1J/C1、物理意义：描述电源把其他形式的能转化 为电能本领大小的物理量.6、特点:电动势是用比值法定义的物理量，是由电源中非静电力的特性决定的，是电源本身的属性，跟电源的体积无关, 跟电源外部电路无关.5、标量二、电动势注意：电动势与电势差的区别与联系生活中的电池三 电源的重要参数（1）电动势：反映电源把其他形式的能转化为电能本领的大小。
（2）内阻：电源内部的电阻
（3）容量:电池放电时能输出的总电荷量
单位：A·h或mA ·h。
锂离子
电池禁止投
入火中标称电
压3.6V容量：
950MA.H1．关于电动势E，下列说法中正确的是( )
A．电动势E的大小，与非静电力W的大小成正比，与移送电荷量Q的大小成反比
B．电动势E是由电源本身决定的，跟电源的体积和外电路均无关
C．电动势E的单位与电势、电势差的单位都是伏特，故三者本质上一样
D．电动势E是表征电源把其他形式的能转化为电能本领的物理量BD2．有关电压与电动势的说法中正确的是( )
A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法
B．电动势就是电源两极间的电压
C．电动势公式E＝W/Q中W与电压U＝W/Q中的W是一样的，都是电场力做的功
D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量D电路中每通过1C的电量，电源把2J的化学能转变为电能
B.蓄电池两极间的电压为2V
C.蓄电池在1s内将2J的化学能转变成电能
D.蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5V）强3、铅蓄电池的电动势为2V，这表示（ ）AD4.手电筒中的干电池给小灯泡供电时，电流为0.3A，在某次接通开关的10S内，一节干电池中有多少化学能转化为电能？ 分析：10S内通过电源的电荷量为
Q=IT=0.3×10C=3.0C干电池的电动势为E=1.5V非静电力做功W=EQ=1.5×3.0J=4.5J一、电源的概念：电源是通过非静电力做功,
把其他形式能转化为电能的装置.2、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值.二、电动势4、单位：伏(V)1、物理意义：描述电源把其他形式的能
转化为电能本领大小的物理量.三、电源的重要参数 1、电动势 2、内阻 3、容量小结
