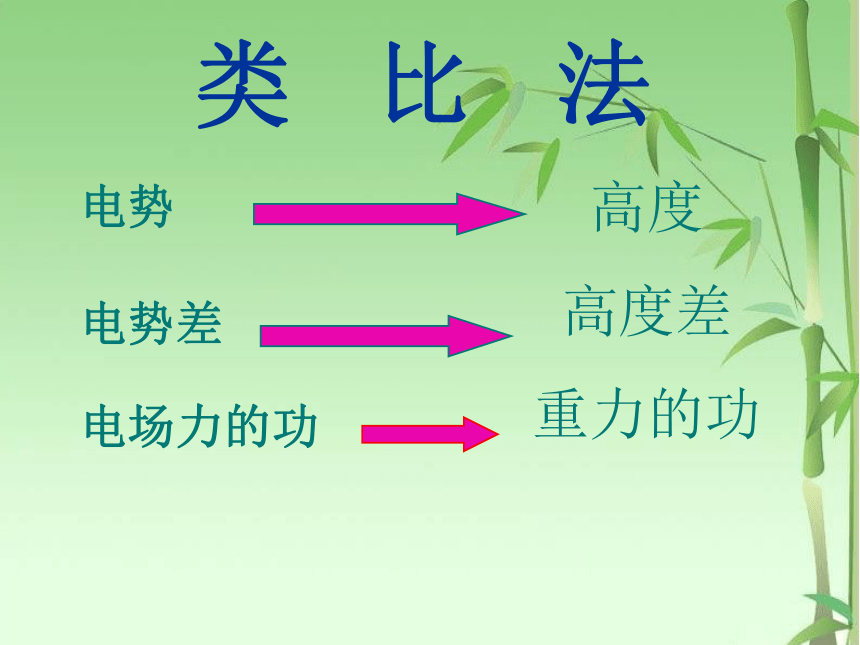

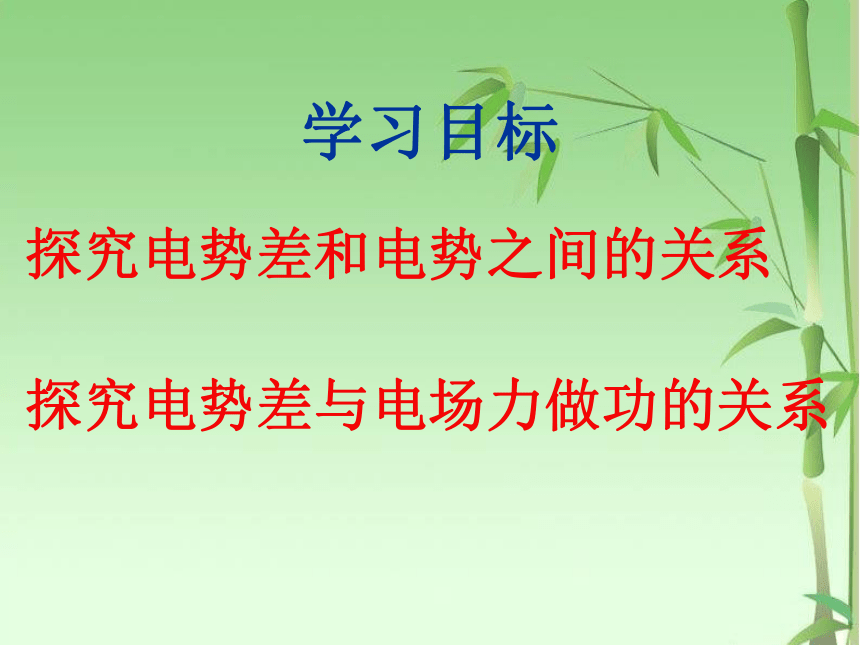

课件22张PPT。电势差学习目标探究电势差和电势之间的关系
探究电势差与电场力做功的关系类比法电势
电势差
电场力的功高度
高度差
重力的功问题与讨论目标一、电势差与电势之间的关系
思考1、在重力场中，某点的高度与测量起点有关。若选择不同的测量起点，某一位置的高度变不变？
变
思考2、两点之间的高度差变不变？

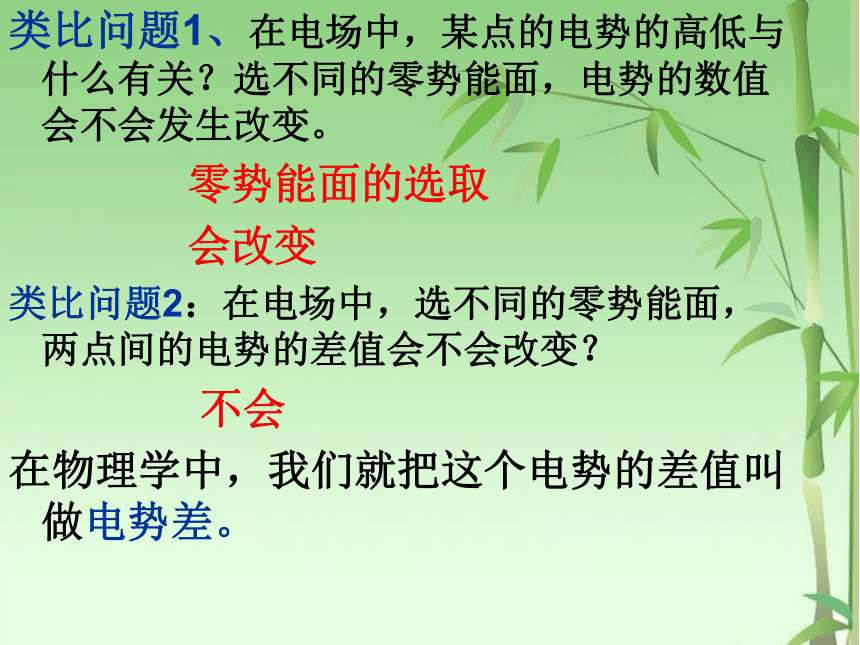

不变类比问题1、在电场中，某点的电势的高低与什么有关？选不同的零势能面，电势的数值会不会发生改变。
零势能面的选取
会改变
类比问题2：在电场中，选不同的零势能面，两点间的电势的差值会不会改变？
不会
在物理学中，我们就把这个电势的差值叫做电势差。 1.定义
电场中两点间电势的 叫做电势差，也叫 。用_____表示。
2.公式
设电场中A点的电势为φA，B点的电势为φB，则：A、B两点之间的电势差为：UAB＝ 。
B、A两点之间的电势差可以表示为：UBA＝ 。

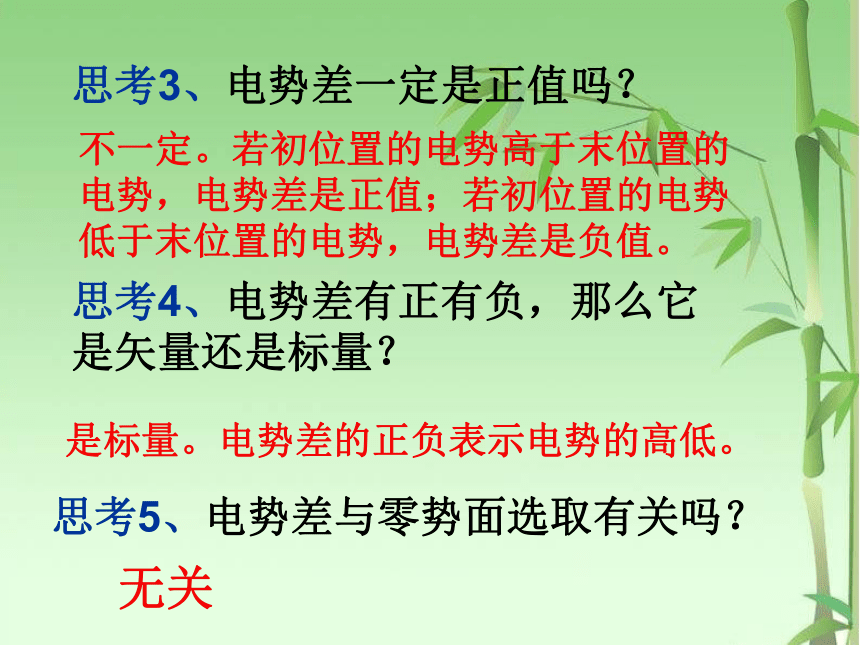

所以UAB＝ UBA。差值φB－φA电压φA－φB－U思考3、电势差一定是正值吗？不一定。若初位置的电势高于末位置的电势，电势差是正值；若初位置的电势低于末位置的电势，电势差是负值。思考4、电势差有正有负，那么它是矢量还是标量？是标量。电势差的正负表示电势的高低。思考5、电势差与零势面选取有关吗？无关3、单位：____ 符号：___4、电势差是____，可正，可负。

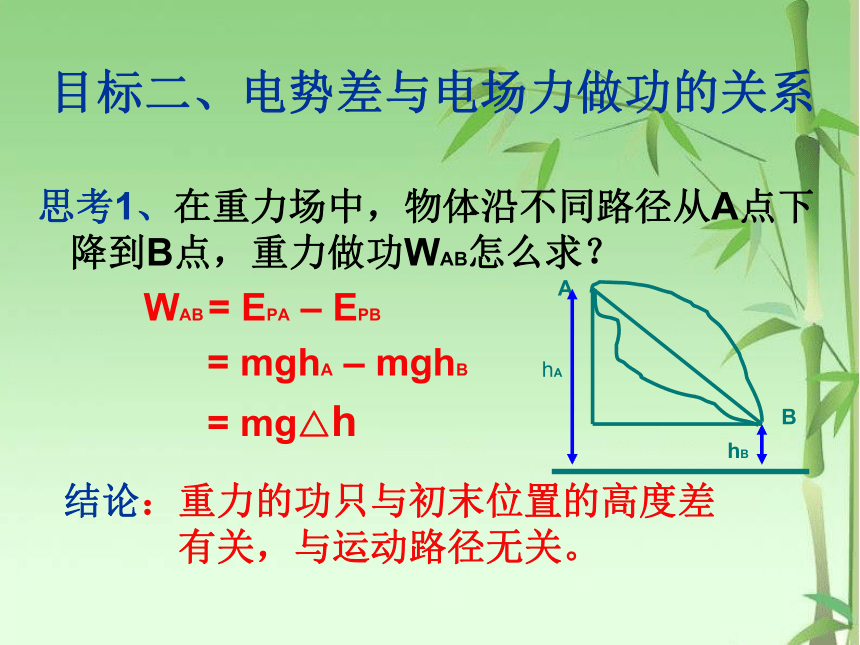

正负表示：_________________。 5、电势差的数值与零势能面选取____。 伏特V标量初末位置电势的高低无关思考1、在重力场中，物体沿不同路径从A点下降到B点，重力做功WAB怎么求？
WAB = EPA – EPB
= mghA – mghB
= mg△h目标二、电势差与电场力做功的关系 结论：重力的功只与初末位置的高度差有关，与运动路径无关。ABhAhBEpAUAB类比问题1、在电场中，电场力的功与电势差之间又有什么关系呢？结论：电场力的功与运动路径无关，只与初末位置电势差有关。2、公式 1.定义
电场中A、B两点间的电势差等于——做的功与电荷量q的比值。电场力注意：由于公式中各物理量均有正负，运算时，要带上正负号。类比问题2、 UAB的大小与WAB和q有关吗？无关思考2、某两点间的高度差与重力的功W和高度h有关系吗？无关3、注意
（1） UAB是描述电场本身性质的物理量，由电场本身性质决定,与W和q无关。
（2）公式只起到计算电势差的作用。
(3)公式WAB＝qUAB适用于任何电场。
(4)计算中W与U的角标要对应，即： WAB＝qUAB，WBA＝qUBA。0V12V-12V思考与练习一答案： 0 12 V －12 V思考与练习二：对于电场中A、B两点，下列说法中正确的是( )
A．电势差的定义式UAB＝ ，说明两点间的电势差UAB与电场力做功WAB成正比，与移动电荷的电荷量q成反比
B．把正电荷从A点移到B点电场力做正功，则有UAB>0
C．电势差的定义式中，UAB与移动电荷的电荷量q无关
D．电场中A、B两点间的电势差UAB等于把正电荷q从A点移动到B点时电场力做的功
BC 在匀强电场中把2.0×10-9C的正电荷从A点移到B点，静电力做功4×10-7J．再把这个电荷从B点移到C点，静电力做功-6.0×10-7J．求： （1）A、B、C三点中哪点电势最高？哪点电势最低？ （2）A、B间，B、C间，A、C间的电势差各是多大？ （3）把-1.5×10-9C的电荷从A点移到C，静电力做多少功？思考与练习三：解析：（1）正电荷从A点移到B点，静电力做正功，则A的电势高于B电势；正电荷从B点移到C点，静电力做负功，则C的电势高于B电势；由据U= 求得：UAB＜UBC．所以C的电势高于A电势．故A、B、C三点中C电势最高，B电势最低． （3）把-1.5×10-9C的电荷从A点移到C，静电力做功为WAC=qUAC=-1.5×10-9×（-100）J=1.5×10-7J（2）2.0×10-9C的正电荷从A点移到B点，静电力做功1.5×10-7J，则有：UAB= = =200V 2.0×10-9C的正电荷从B点移到C点，静电力做功为-6.0×10-7J，则有：UBC= = =-300V 故UAC=UAB+UBC=-100V 把带电荷量2×10－8 C的正点电荷从无限远处移到电场中的A点，要克服电场力做功8×10－6 J，若把该电荷从无限远处移到电场中的B点，需克服电场力做功2×10－6 J，取无限远处电势为零．求：
(1)A点的电势．
(2)A、B两点的电势差．
(3)若把2×10－5 C的负电荷由A点移动到B点，电场力做的功．课堂测试题：解析：无限远处电势能为零，克服电场力做功，电势能增加，所以EpA＝8×10－6 J，φA＝ ＝ V＝400 V，同理φB＝ V＝100 V，故UAB＝φA－φB＝300 V．若把负电荷由A点移动到B点，WAB＝qUAB＝－2×10－5×300 J＝－6×10－3 J.
答案：(1)400 V (2)300 V
(3)－6×10－3 J
小结高度、高度差电势是相对的、电势差是绝对的标量，正负表示初末电势的高低电势差由电场本身的性质决定公式运用时带上正负号
