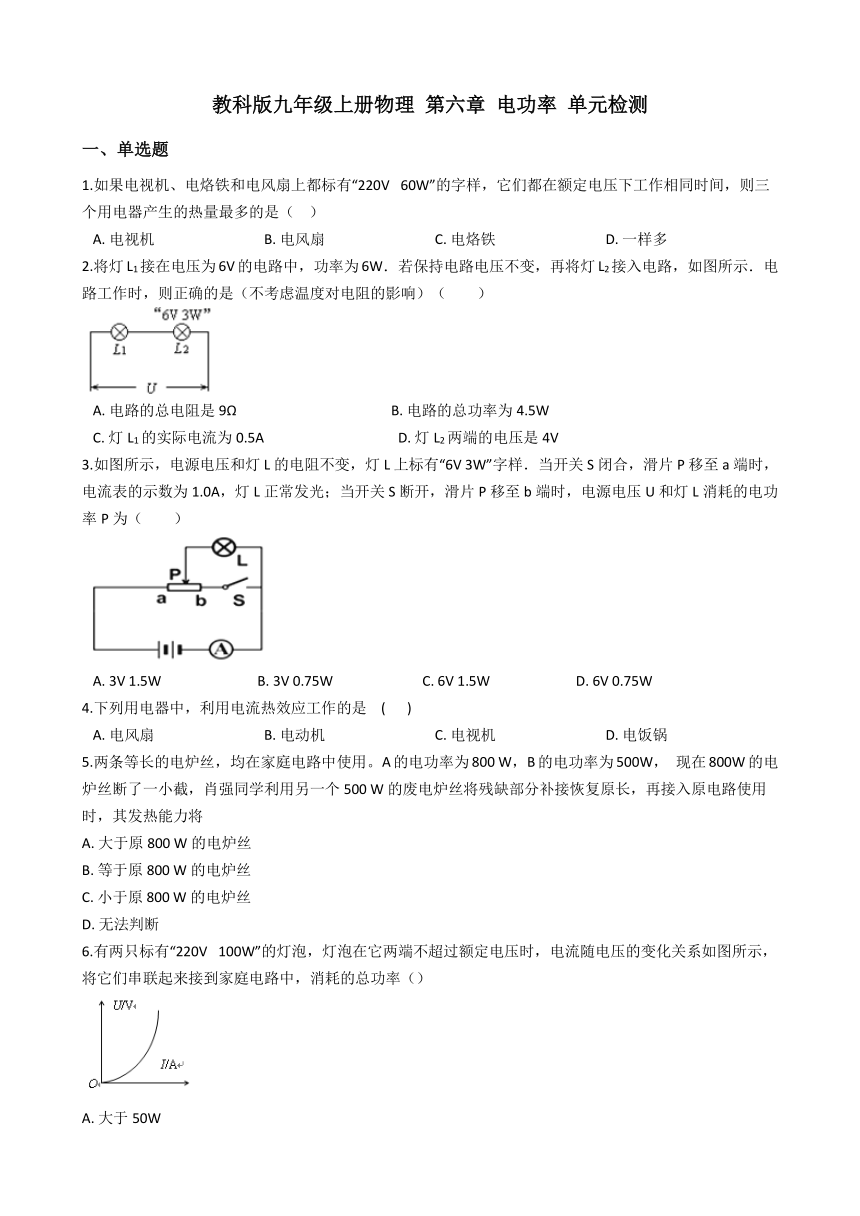

教科版九年级上册物理 第六章 电功率 单元检测
一、单选题
1.如果电视机、电烙铁和电风扇上都标有“220V? 60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是（?? ）
A.?电视机????????????????????????????????B.?电风扇????????????????????????????????C.?电烙铁????????????????????????????????D.?一样多
2.将灯L1接在电压为6V的电路中，功率为6W．若保持电路电压不变，再将灯L2接入电路，如图所示．电路工作时，则正确的是（不考虑温度对电阻的影响）（ ）
A.?电路的总电阻是9Ω?????????????????????????????????????????????B.?电路的总功率为4.5W C.?灯L1的实际电流为0.5A???????????????????????????????????????D.?灯L2两端的电压是4V
3.如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（ ）
A.?3V 1.5W????????????????????????????B.?3V 0.75W??????????????????????????C.?6V 1.5W?????????????????????????D.?6V 0.75W
4.下列用电器中，利用电流热效应工作的是?? (???? )
A.?电风扇????????????????????????????????B.?电动机????????????????????????????????C.?电视机????????????????????????????????D.?电饭锅
5.两条等长的电炉丝，均在家庭电路中使用。A的电功率为800 W，B的电功率为500W， 现在800W的电炉丝断了一小截，肖强同学利用另一个500 W的废电炉丝将残缺部分补接恢复原长，再接入原电路使用时，其发热能力将
A.?大于原800 W的电炉丝
B.?等于原800 W的电炉丝
C.?小于原800 W的电炉丝
D.?无法判断

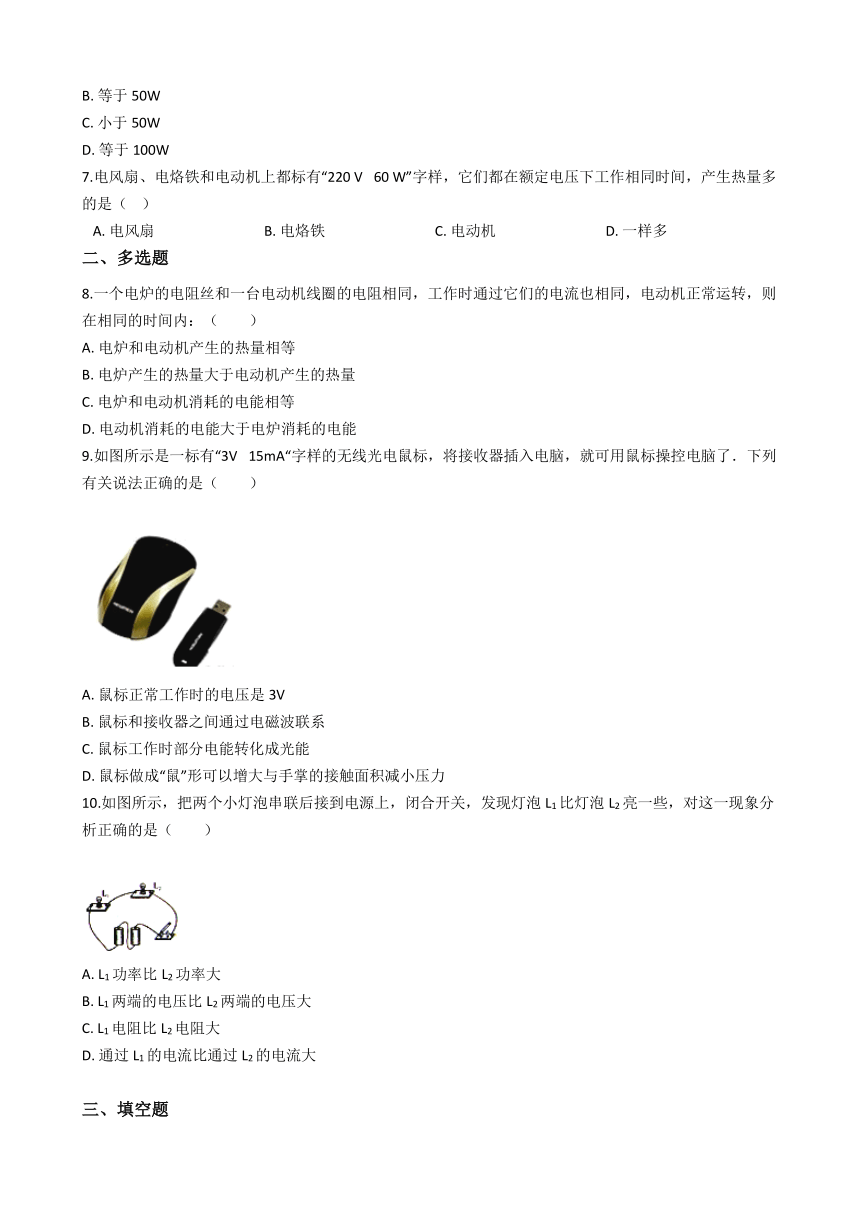

6.有两只标有“220V? 100W”的灯泡，灯泡在它两端不超过额定电压时，电流随电压的变化关系如图所示，将它们串联起来接到家庭电路中，消耗的总功率（）
A.?大于50W
B.?等于50W
C.?小于50W
D.?等于100W
7.电风扇、电烙铁和电动机上都标有“220 V? 60 W”字样，它们都在额定电压下工作相同时间，产生热量多的是（????）
A.?电风扇????????????????????????????????B.?电烙铁????????????????????????????????C.?电动机????????????????????????????????D.?一样多
二、多选题
8.一个电炉的电阻丝和一台电动机线圈的电阻相同，工作时通过它们的电流也相同，电动机正常运转，则在相同的时间内：（ ）
A.?电炉和电动机产生的热量相等
B.?电炉产生的热量大于电动机产生的热量
C.?电炉和电动机消耗的电能相等
D.?电动机消耗的电能大于电炉消耗的电能
9.如图所示是一标有“3V? 15mA“字样的无线光电鼠标，将接收器插入电脑，就可用鼠标操控电脑了．下列有关说法正确的是（ ）
?
A.?鼠标正常工作时的电压是3V
B.?鼠标和接收器之间通过电磁波联系
C.?鼠标工作时部分电能转化成光能
D.?鼠标做成“鼠”形可以增大与手掌的接触面积减小压力
10.如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些，对这一现象分析正确的是（ ）
?
A.?L1功率比L2功率大
B.?L1两端的电压比L2两端的电压大
C.?L1电阻比L2电阻大
D.?通过L1的电流比通过L2的电流大
三、填空题

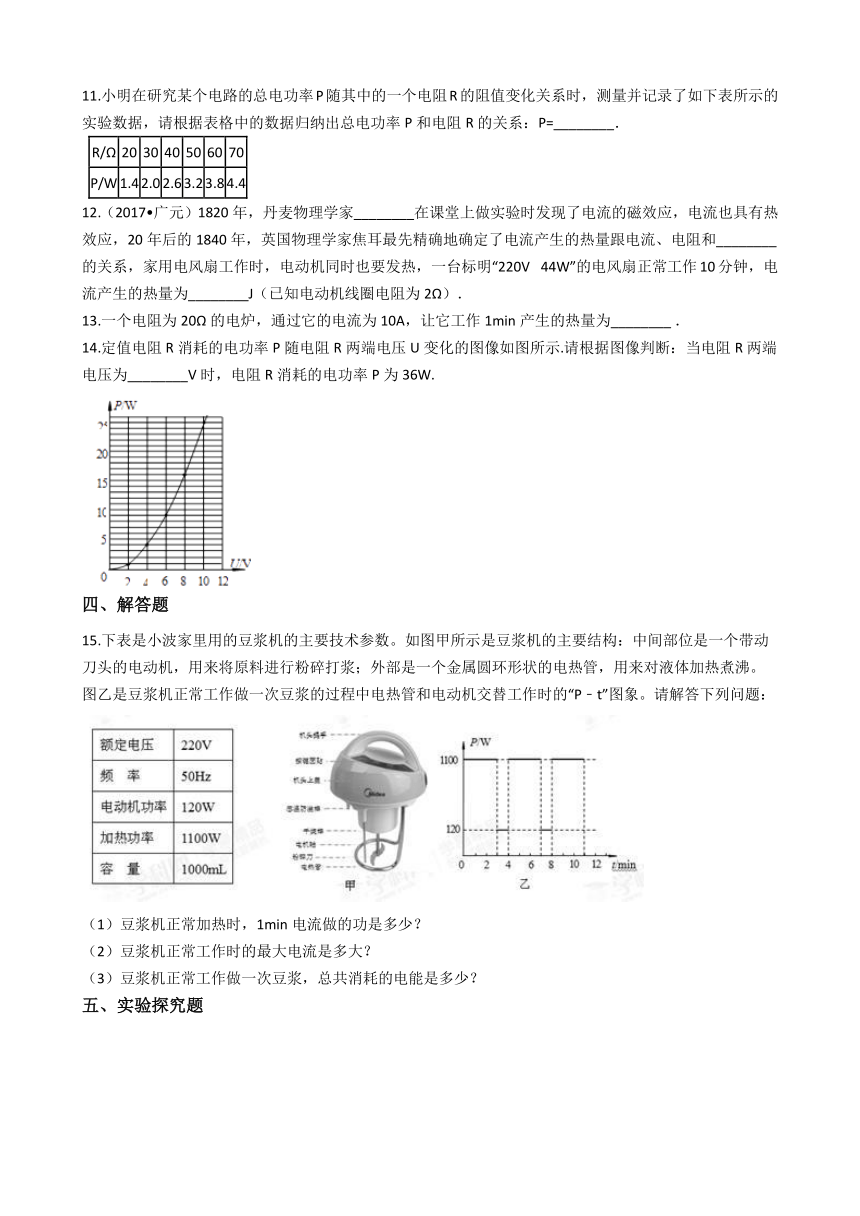

11.小明在研究某个电路的总电功率P随其中的一个电阻R的阻值变化关系时，测量并记录了如下表所示的实验数据，请根据表格中的数据归纳出总电功率P和电阻R的关系：P=________．
R/Ω
20
30
40
50
60
70
P/W
1.4
2.0
2.6
3.2
3.8
4.4
12.（2017?广元）1820年，丹麦物理学家________在课堂上做实验时发现了电流的磁效应，电流也具有热效应，20年后的1840年，英国物理学家焦耳最先精确地确定了电流产生的热量跟电流、电阻和________的关系，家用电风扇工作时，电动机同时也要发热，一台标明“220V? 44W”的电风扇正常工作10分钟，电流产生的热量为________J（已知电动机线圈电阻为2Ω）．
13.一个电阻为20Ω的电炉，通过它的电流为10A，让它工作1min产生的热量为________?．
14.定值电阻R消耗的电功率P随电阻R两端电压U变化的图像如图所示.请根据图像判断：当电阻R两端电压为________V时，电阻R消耗的电功率P为36W.
四、解答题
15.下表是小波家里用的豆浆机的主要技术参数。如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸。图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象。请解答下列问题： （1）豆浆机正常加热时，1min电流做的功是多少？ （2）豆浆机正常工作时的最大电流是多大？ （3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
五、实验探究题
16.小华做测量小灯泡电功率的实验，所用小灯泡额定电压为2.5V．
（1）实验中所用电压表在未接入电路时表盘如图甲所示，在使用它测量前首先应进行的操作是________．
（2）小华连接的电路如图乙所示，其中有一根导线连接不规范，导致开关没有闭合时________表就有读数，请在这根导线上打“×”，并用笔画线代替导线，将其改正________?．
（3）实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率．________（左/右）移动滑动变阻器的滑片．当电压表示数达到额定电压时，电流表示数如图丙所示，其值为________?A，则小灯泡的额定功率________?W．
（4）测量结束后，应断开开关，先拆除________两端的导线，再拆除其他导线．
17.（2017?柳州）在“测量小灯泡的电功率”的实验中，小明同学选取了一个标有“2.5V”、额定功率约为1W的小灯泡和必要的实验器材．
①根据电功率P=UI，小明画出实验电路图如图甲所示，图中①应接入________，②应接入________．（以上两空均选填“ ”或“ ”） ②连接电路时，开关应该________．闭合开关，移动变阻器滑片的过程中，观察到电流表示数几乎接近最大值时，小灯泡仍然不亮，且电压表无示数，其原因可能是________． ③经检查电路连接正确后，小明连续进行了3次测量，并把测量的数据和观察到的现象填写在下列表格中，其中第2次测量时电流表的示数如图乙所示，此时的电流为________A，小灯泡的额定功率为________W．
序号
灯泡两端的电压U/V
通过灯丝的电流I/A
灯泡的亮度
灯泡的电功率P/W
1
2.00
0.44
较暗
0.88
2
2.50
正常发光
?
3
3.00
0.50
很亮
?1.50
六、综合题
18.如图甲所示是我市某家用电辅热式平板太阳能热水器，其电加热的额定功率为1200W．图乙是其储水箱水位探测显示电路原理图，其中电源电压为24V，A为水位指示表（由量程为0﹣0.6A 电流表改成），R0阻值为10Ω，Rx为压敏电阻，其阻值与其受到的压强的关系如图丙所示．
（1）热水器正常工作时，电热丝电阻多大？（结果保留一位小数）
（2）阴雨天，将储水箱中30kg、30℃的水加热到50℃，正常通电要多长时间？（设电热丝发热的90%被水箱中的水吸收）
（3）当水位指示表指示储水箱水深为0.2m 时，探测电路中的电流多大？
答案解析部分
一、单选题
1.【答案】C
2.【答案】D
3.【答案】D
4.【答案】D
5.【答案】C
6.【答案】A
7.【答案】B
二、多选题
8.【答案】A,D
9.【答案】A,B,C
10.【答案】A,B,C
三、填空题
11.【答案】（0.06W/Ω）R+0.2W
12.【答案】奥斯特；通电时间；48
13.【答案】1.2×105J
14.【答案】12
四、解答题
15.【答案】解：（1） ? （2）豆浆机正常加热时，电流最大： ? （3）由乙图可知：加热总时间t1=9min=540s，电动机工作总时间t2=2min=120s， 豆浆机正常工作做一次豆浆总共消耗的电能： W=W1+W2= P1t1+ P2t2 =1100W×540s+120W×120s=6.084×105J
五、实验探究题
16.【答案】（1）将电压表的指针调零 （2）电压； （3）右；0.26；0.65 （4）电源
17.【答案】；；断开；小灯泡短路；0.48；1.2
六、综合题
18.【答案】（1）解：由题可知，电加热器的额定功率为1200W，电压U=220V，
由P= 可得，
电热丝电阻：
R= = ≈40.3Ω；
（2）解：由P= ，Q=c水m△t，由90%W=Q得，90%Pt=c水m△t
则t= = =3500s
（3）解：由图可知，当h=0.2m时，
p=ρgh=1.0×103kg/m3：×10N/kg×0.2m=2000Pa，
由图象可得压强2000Pa时Rx=150Ω，
探测显示电路中的电流为 ．
