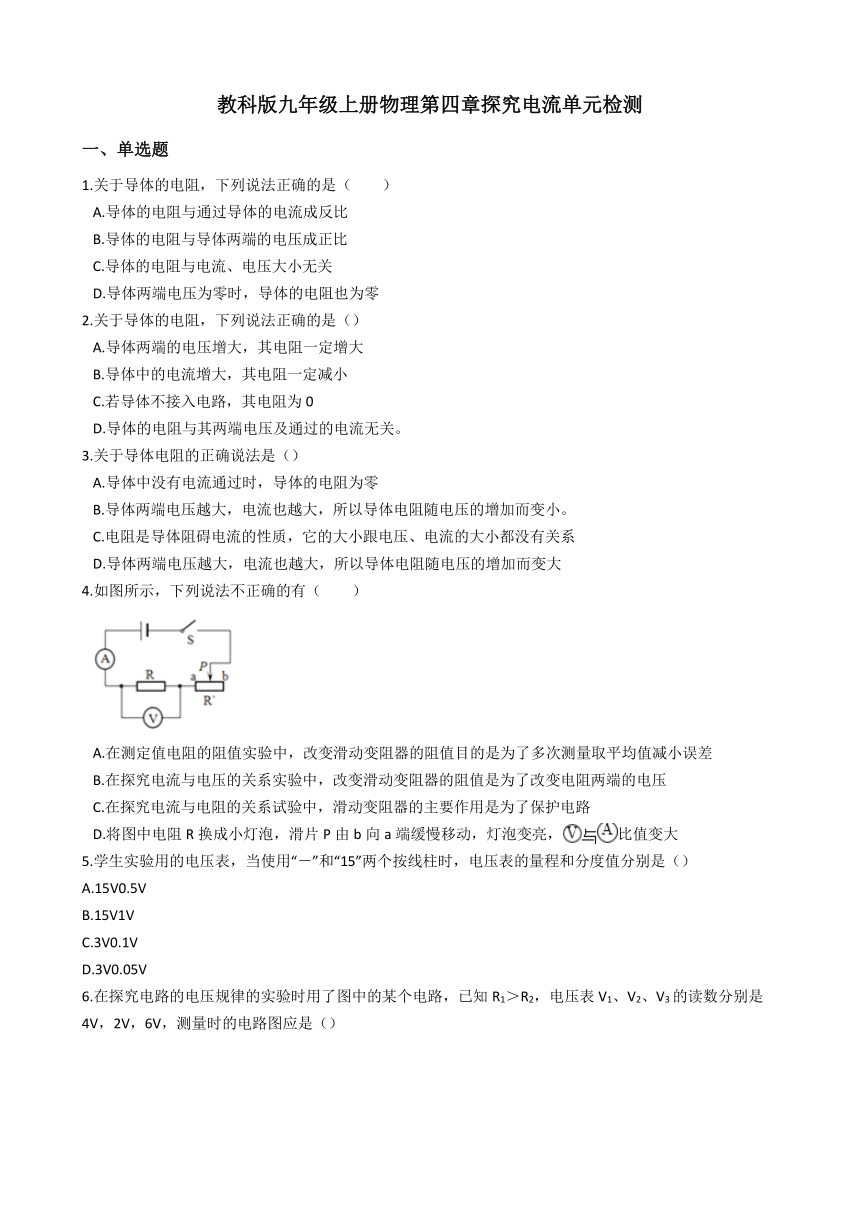

教科版九年级上册物理第四章探究电流单元检测
一、单选题
1.关于导体的电阻，下列说法正确的是（ ）
A.导体的电阻与通过导体的电流成反比
B.导体的电阻与导体两端的电压成正比 C.导体的电阻与电流、电压大小无关
D.导体两端电压为零时，导体的电阻也为零
2.关于导体的电阻，下列说法正确的是（）
A.导体两端的电压增大，其电阻一定增大
B.导体中的电流增大，其电阻一定减小 C.若导体不接入电路，其电阻为0
D.导体的电阻与其两端电压及通过的电流无关。
3.关于导体电阻的正确说法是（）
A.导体中没有电流通过时，导体的电阻为零
B.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小。 C.电阻是导体阻碍电流的性质，它的大小跟电压、电流的大小都没有关系
D.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大
4.如图所示，下列说法不正确的有（ ）
A.在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差 B.在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压 C.在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路 D.将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，比值变大
5.学生实验用的电压表，当使用“－”和“15”两个按线柱时，电压表的量程和分度值分别是（）
A.15V0.5V
B.15V1V
C.3V0.1V
D.3V0.05V

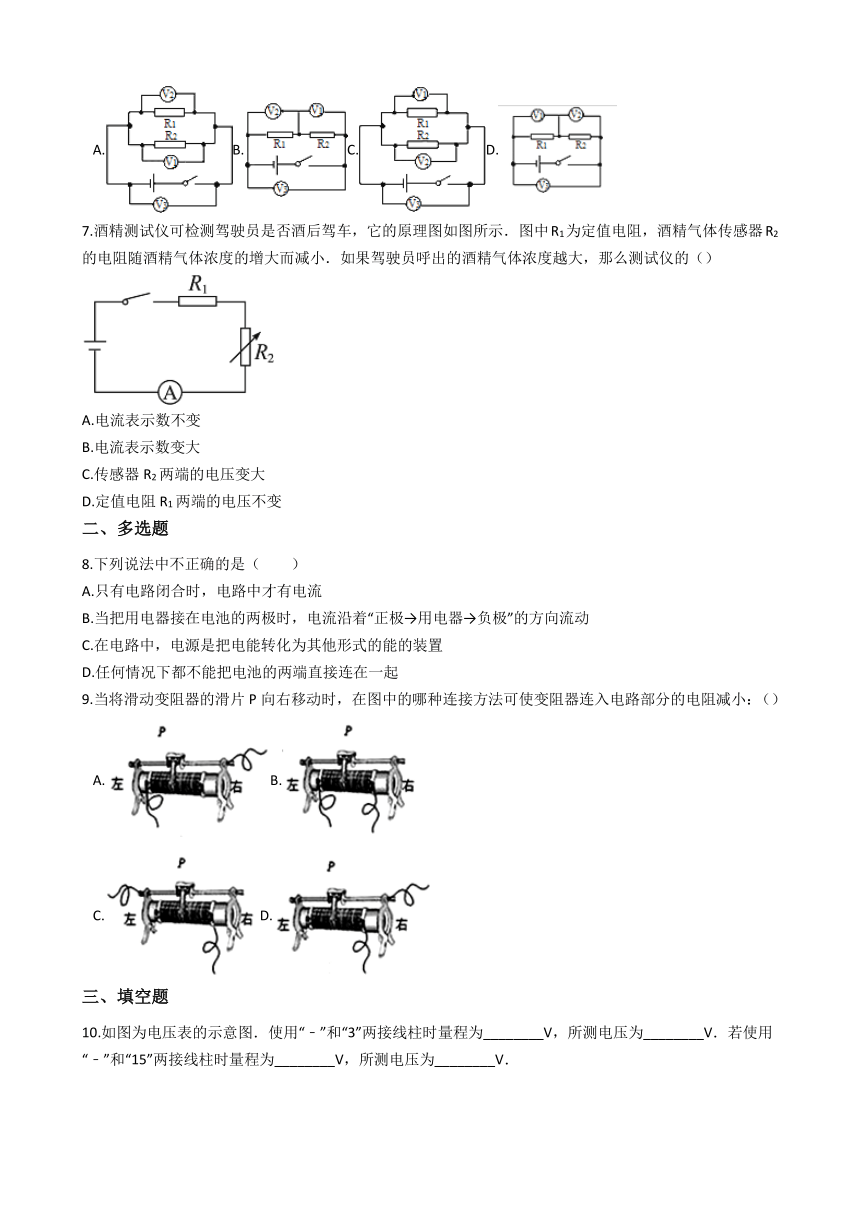

6.在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）
A.B.C.D.??
7.酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示．图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）
A.电流表示数不变
B.电流表示数变大
C.传感器R2两端的电压变大
D.定值电阻R1两端的电压不变
二、多选题
8.下列说法中不正确的是（ ）
A.只有电路闭合时，电路中才有电流
B.当把用电器接在电池的两极时，电流沿着“正极→用电器→负极”的方向流动
C.在电路中，电源是把电能转化为其他形式的能的装置
D.任何情况下都不能把电池的两端直接连在一起
9.当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）
A.B. C.D.
三、填空题

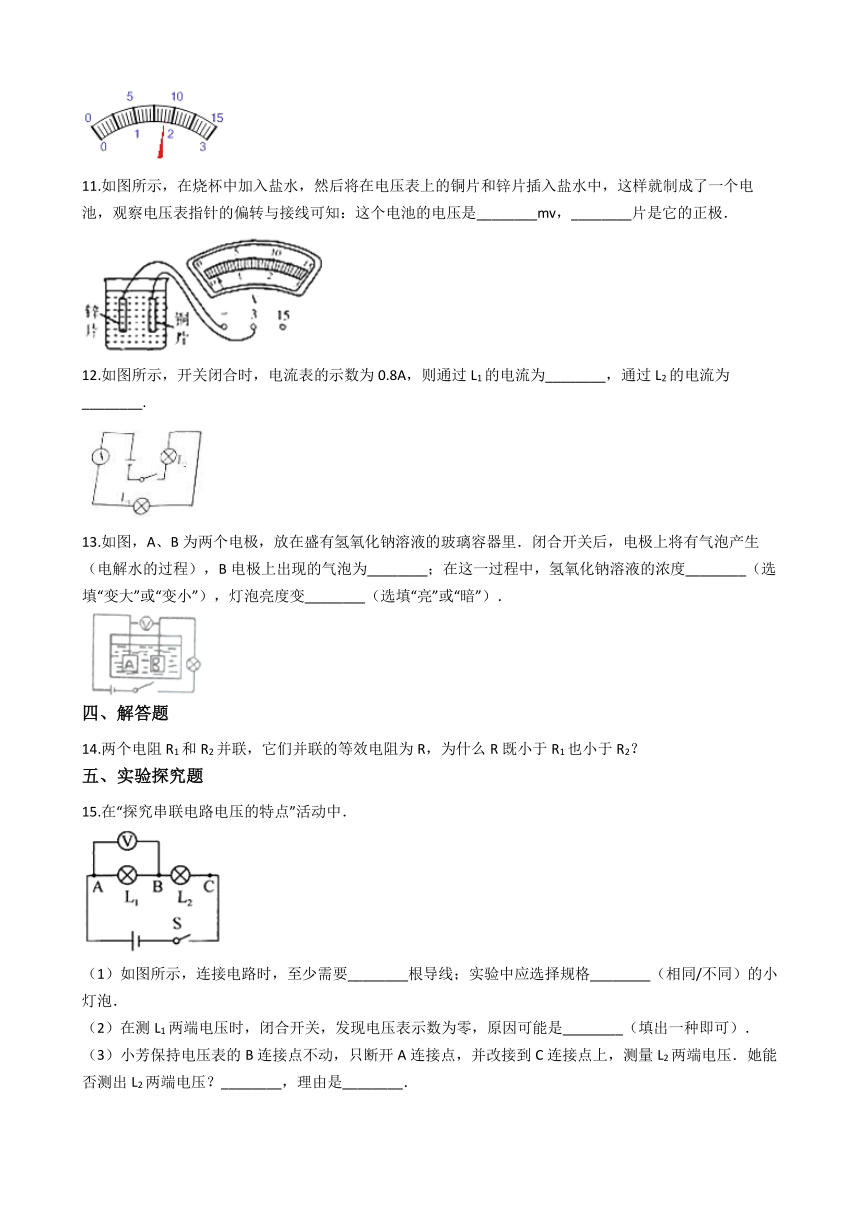

10.如图为电压表的示意图．使用“﹣”和“3”两接线柱时量程为________V，所测电压为________V．若使用“﹣”和“15”两接线柱时量程为________V，所测电压为________V．
11.如图所示，在烧杯中加入盐水，然后将在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池，观察电压表指针的偏转与接线可知：这个电池的电压是________mv，________片是它的正极．
12.如图所示，开关闭合时，电流表的示数为0.8A，则通过L1的电流为________，通过L2的电流为________.
13.如图，A、B为两个电极，放在盛有氢氧化钠溶液的玻璃容器里．闭合开关后，电极上将有气泡产生（电解水的过程），B电极上出现的气泡为________；在这一过程中，氢氧化钠溶液的浓度________（选填“变大”或“变小”），灯泡亮度变________（选填“亮”或“暗”）．
四、解答题
14.两个电阻R1和R2并联，它们并联的等效电阻为R，为什么R既小于R1也小于R2？
五、实验探究题
15.在“探究串联电路电压的特点”活动中．
（1）如图所示，连接电路时，至少需要________根导线；实验中应选择规格________（相同/不同）的小灯泡．
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________（填出一种即可）．
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？________，理由是________．
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：________，改进方法是________．
16.小明准备通过实验探究导体电阻的大小与哪些因素有关。实验室可选择的电阻丝如下表所示：
（1）若要探究电阻跟横截面积的关系，可依次把如图中M、N跟电阻丝________（选填导线代号）的两端连接。
（2）若依次把M、N跟电阻丝C、F的两端连接，这时探究的是电阻跟导体的________的关系。
（3）在上面的实验中，电阻的大小并不能直接观察，而是通过电流表的示数反映出来的，电流表的示数越大，说明电阻丝的电阻越________。
六、综合题
17.某同学在用电压表研究LI和L2并联各支路的电压关系时，所接电路如图所示。
（1）指出该图的错误。
（2）现改为L1、L2串联，电压表测串联的总电压，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出。
答案解析部分
一、单选题
1.【答案】C
2.【答案】D
3.【答案】C
4.【答案】C
5.【答案】A
6.【答案】D
7.【答案】B
二、多选题
8.【答案】A,C
9.【答案】C,D
三、填空题
10.【答案】0～3；1.8；0～15；9
11.【答案】300；铜
12.【答案】0.8A ；0.8A
13.【答案】氢气；变大；亮
四、解答题
14.【答案】答：导体的电阻大小决定于导体的长度、材料和横截面积，横截面积越大，电阻越小；
R1与R2并联，相当于增加了导体的横截面积，因此导体的电阻减小；所以R既小于R1也小于R2．
五、实验探究题
15.【答案】（1）6；不同 （2）L1短路 （3）不能；正负接线柱反接了 （4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验
16.【答案】（1）A和D （2）材料 （3）小
六、综合题
17.【答案】（1）电压表应与被测电路并联，由图可知，电压表与灯泡L1串联了 （2）L1、L2串联，电流应逐个两灯，电压表接在它们的两端，这样只要将由L2连到L1左端的导线改接到L1右端即可，如图所示： 电路图如图所示：
