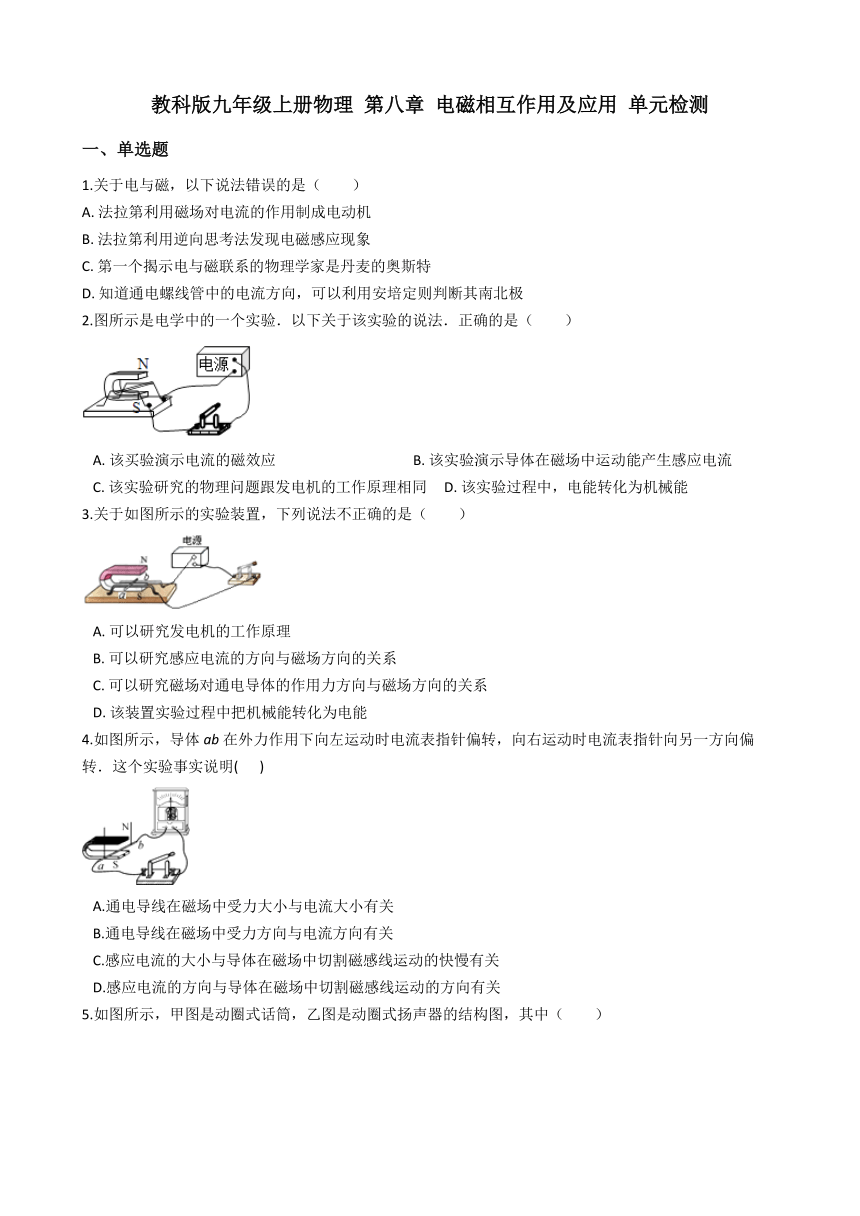

教科版九年级上册物理 第八章 电磁相互作用及应用 单元检测
一、单选题
1.关于电与磁，以下说法错误的是（ ）
A.?法拉第利用磁场对电流的作用制成电动机
B.?法拉第利用逆向思考法发现电磁感应现象
C.?第一个揭示电与磁联系的物理学家是丹麦的奥斯特
D.?知道通电螺线管中的电流方向，可以利用安培定则判断其南北极
2.图所示是电学中的一个实验．以下关于该实验的说法．正确的是（ ）
A.?该买验演示电流的磁效应????????????????????????????????????????B.?该实验演示导体在磁场中运动能产生感应电流 C.?该实验研究的物理问题跟发电机的工作原理相同?????D.?该实验过程中，电能转化为机械能
3.关于如图所示的实验装置，下列说法不正确的是（ ）
A.?可以研究发电机的工作原理 B.?可以研究感应电流的方向与磁场方向的关系 C.?可以研究磁场对通电导体的作用力方向与磁场方向的关系 D.?该装置实验过程中把机械能转化为电能
4.如图所示，导体ab在外力作用下向左运动时电流表指针偏转，向右运动时电流表指针向另一方向偏转．这个实验事实说明(???? )
A.通电导线在磁场中受力大小与电流大小有关 B.通电导线在磁场中受力方向与电流方向有关 C.感应电流的大小与导体在磁场中切割磁感线运动的快慢有关 D.感应电流的方向与导体在磁场中切割磁感线运动的方向有关

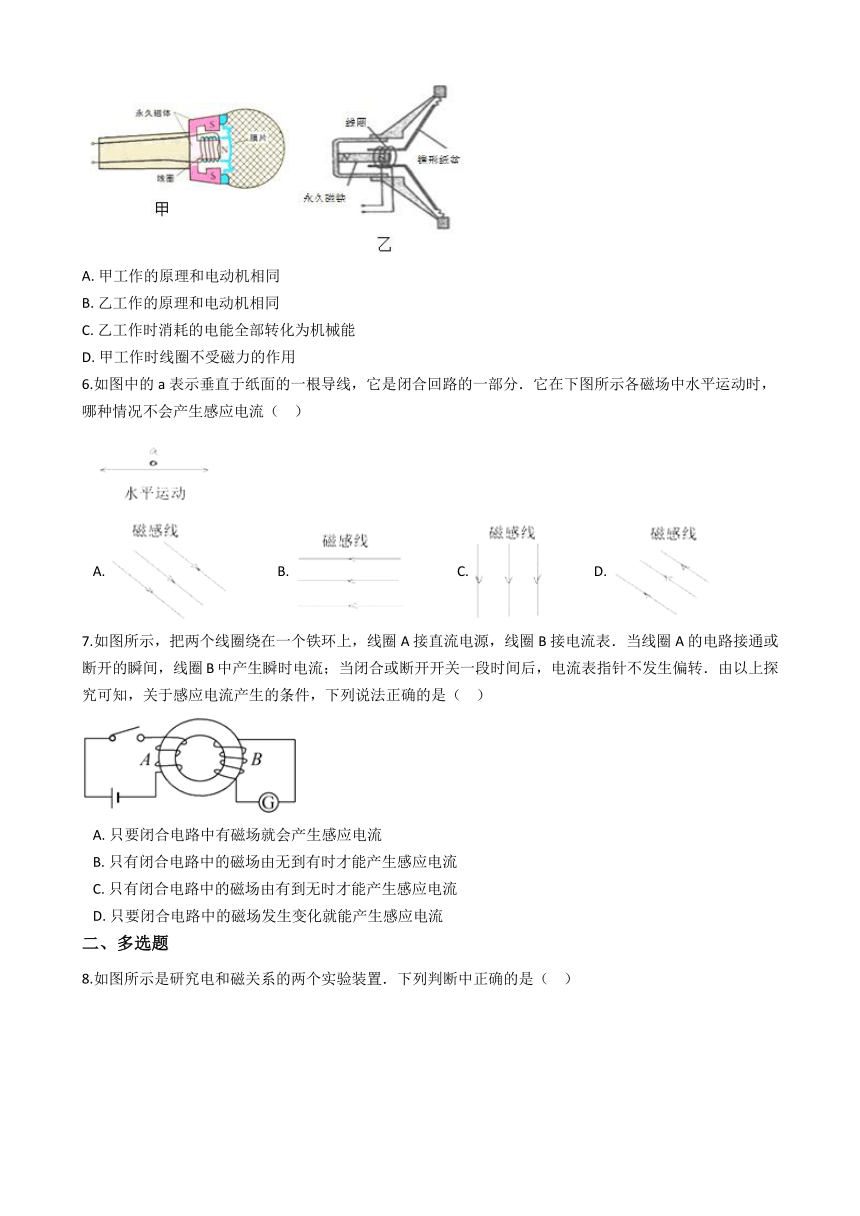

5.如图所示，甲图是动圈式话筒，乙图是动圈式扬声器的结构图，其中（ ）
?
A.?甲工作的原理和电动机相同
B.?乙工作的原理和电动机相同
C.?乙工作时消耗的电能全部转化为机械能
D.?甲工作时线圈不受磁力的作用
6.如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（?? ）
A.???????????????B.???????????????C.???????????????D.?
7.如图所示，把两个线圈绕在一个铁环上，线圈A接直流电源，线圈B接电流表．当线圈A的电路接通或断开的瞬间，线圈B中产生瞬时电流；当闭合或断开开关一段时间后，电流表指针不发生偏转．由以上探究可知，关于感应电流产生的条件，下列说法正确的是（?? ）
A.?只要闭合电路中有磁场就会产生感应电流 B.?只有闭合电路中的磁场由无到有时才能产生感应电流 C.?只有闭合电路中的磁场由有到无时才能产生感应电流 D.?只要闭合电路中的磁场发生变化就能产生感应电流
二、多选题
8.如图所示是研究电和磁关系的两个实验装置．下列判断中正确的是（?? ）
A.?甲图是电动机的原理图 B.?乙图是发电机的原理图 C.?在甲图中，闭合开关时，导体ab会上下运动 D.?在乙图中，导体ab左右运动时，电路中有感应电流
9.如图甲所示是实验室常用的电流表，它的内部结构如图乙所示，线圈与接线柱相连。当通以图示方向的电流时，线圈带动指针向右偏转，下列说法中正确的是（?? ）
A.此电流表是利用电磁感应现象制成 B.此电流表工作时将电能转化为机械能 C.当通以相反方向电流时，电流表指针仍向右偏转 D.此电流表是利用通电线圈在磁场中受力转动的原理制成
10.安装一台直流电动机模型，接入电路后能正常转动．下列哪一种做法能改变电动机原来转动方向（ ）
A.?调换直流电动机的磁铁极性
B.?改变线圈中直流电的方向
C.?调节滑动变阻器，改变电流的大小
D.?调换电源的正、负极
三、填空题
11.左手定则：伸开左手，让大拇指与四指在同一平面并跟四指垂直，让?________垂直穿过?________，使四指指向?________，这时，?________所指的方向就是通电导线在磁场中的受力方向．
12.小红在学习了磁场对通电导体有力的作用后，进一步查阅资料，了解到当电流与磁场垂直时，磁场对通电导体的作用力大小与磁场强度、导体在磁场中的长度以及导体中的电流强度有关．她设计了如图所示的装置，验证磁场给通电导体的作用力与电流是否有关．实验步骤如下，请你补充完整：
（1）将一根导体棒用两根细线悬挂在铁架台上，将一蹄形磁铁竖直固定在铁架台上，并让导体棒与下方的蹄形磁铁磁极间的磁场方向垂直；
（2）给导体两端加电压U1 ， 闭合电路，观察悬线偏转的角度α1；
（3）给导体两端加电压U2 ， U2＞U1 ， 闭合电路，观察悬线偏转的角度α2；
（4）________?，即可知道磁场给通电导体的作用力与电流是否有关．
（5）小刚也利用该装置探究磁场给通电导体的作用力与电流有关是否，但两次实验中给导体棒所通电流方向均与小红的相反，比较小刚和小红的做法你认为________?
A． 都可以??????????? B．小红更好????????? C．小刚更好
（6）小红想进一步探究磁场对通电导体的作用力大小与导体在磁场中的长度是否有关，于是她更换了另一根较长的导体棒，这样改变自变量________?（选填“对”或“不对”）．
?
13.如图的实验中，闭合开关后，导体棒ab向右运动，若要使ab向左运动，你的方法是?________．上述整个过程是将?________能转化为?________能．
?
14.图中所示的实验中，闭合开关后，支架上原先静止的轻质铝管会朝某个方向滚动，这表明磁场对通电导体会产生________?的作用。改变磁场方向或者________?方向，可以使原先静止的铝管开始运动的方向发生改变。________?（选填“电动机”或“发电机”）就是根据这个原理制成的。
四、解答题
15.小红认为“闭合电路中的一部分导体在磁场中运动，导体中就一定会产生电流”。请你利用图所示的装置，证明小红的观点是错误的。请写出实验步骤、实验现象及实验结论。
五、实验探究题
16.如图所示是研究磁产生电的实验装置．
（1）图甲所示实验中通过观察________来判断是否有感应电流产生．
（2）若要使图甲的电路中产生感应电流，要满足的条件有；一是开关________；二是________．
（3）如图乙所示是实验室用的手摇发电机，在发电机和小灯泡的电路里串联一个电流表．①慢慢摇动手柄，观察到电流表的指针左右摆动，这表明该发电机发出的电是________（选填“交电流”或“直电流”）
②取下电流表，但仍然保持小灯泡和发电机连接，快速摆动手柄，发现灯泡发光，则此过程中________能转化成电能．
六、综合题
17.如图为探究“磁生电”的实验装置。
（1）闭合开关，让悬着的导体AB ________? （填“左右”、“上下”、“沿A向B”或“沿B向A”） 运动时，电流表会发生偏转；
（2）若保持导体AB不动，要产生感应电流，正确的操作是 ________ ；
答案解析部分
一、单选题
1.【答案】A
2.【答案】D
3.【答案】C
4.【答案】D
5.【答案】B
6.【答案】B
7.【答案】D
二、多选题
8.【答案】ABD
9.【答案】B,D
10.【答案】A,B,D
三、填空题
11.【答案】磁感线；手心；电流方向；大拇指
12.【答案】比较α1、α2的大小 ；B；不对
13.【答案】让电流从a流向b（改变磁铁的南北极的位置）；电；机械
14.【答案】力；电流；电动机
四、解答题
15.【答案】解：①让导体ab做切割磁感线方向运动，发现电流表指针摆动，说明导体中产生电流；②让导体ab顺着磁感线方向上下运动，发现电流表指针不摆动，说明导体中没有电流。③即闭合电路中的一部分导体在磁场中运动，导体中不一定产生电流，因此，小红的观点是错误的。
五、实验探究题
16.【答案】（1）灵敏电流计 （2）闭合；导体在磁场中做切割磁感线运动 （3）交流电；机械
六、综合题
17.【答案】（1）左右 （2）左右移动磁铁
