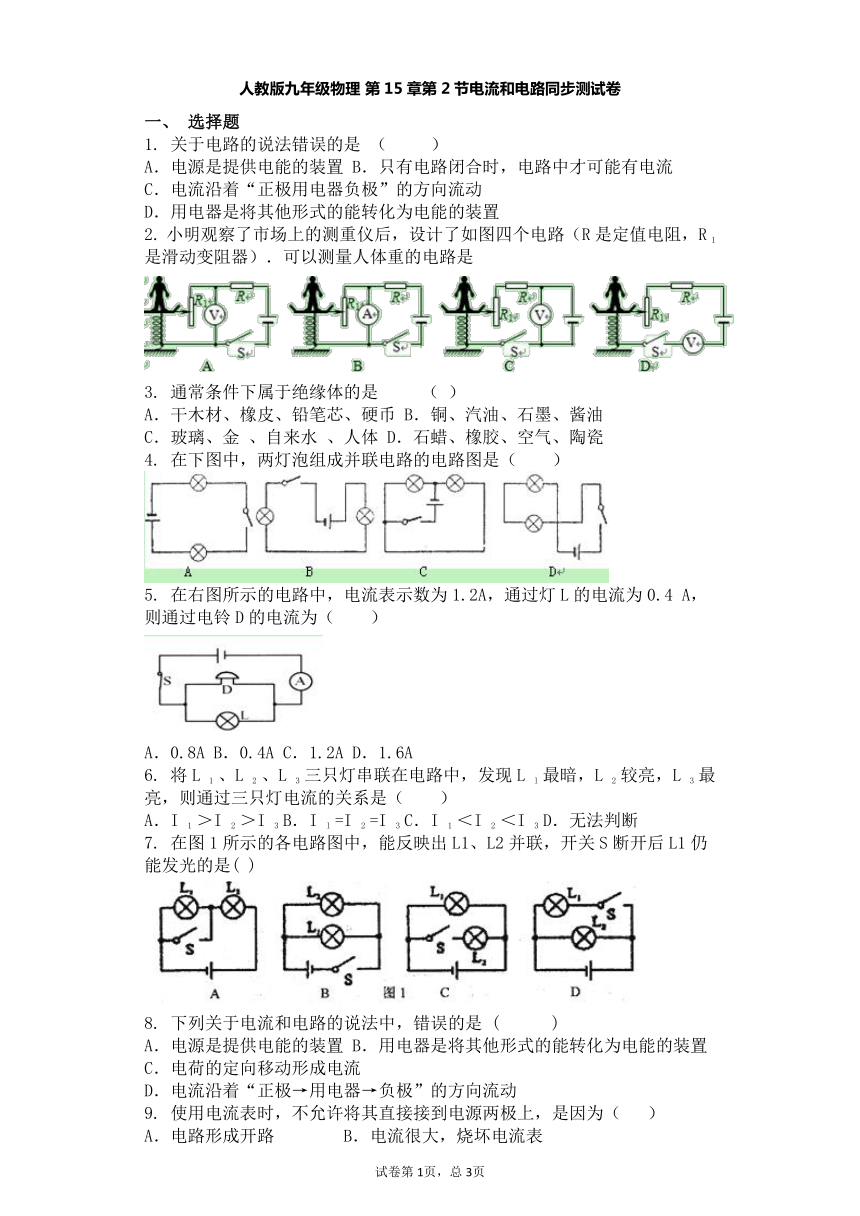

人教版九年级物理 第15章第2节 电流和电路 同步测试卷（含答案）

人教版九年级物理 第15章第2节电流和电路同步测试卷
一、 选择题
1. 关于电路的说法错误的是 （ ??）
A．电源是提供电能的装置 B．只有电路闭合时，电路中才可能有电流
C．电流沿着“正极用电器负极”的方向流动
D．用电器是将其他形式的能转化为电能的装置
2. 小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R 1 是滑动变阻器）．可以测量人体重的电路是
3. 通常条件下属于绝缘体的是 ??（ ） ??
A．干木材、橡皮、铅笔芯、硬币 B．铜、汽油、石墨、酱油
C．玻璃、金 、自来水 、人体 D．石蜡、橡胶、空气、陶瓷
4. 在下图中，两灯泡组成并联电路的电路图是（ ? ）
5. 在右图所示的电路中，电流表示数为1.2A，通过灯L的电流为0.4 A，则通过电铃D的电流为（ ? ）
A．0.8A B．0.4A C．1.2A D．1.6A
6. 将L 1 、L 2 、L 3 三只灯串联在电路中，发现L l 最暗，L 2 较亮，L 3 最亮，则通过三只灯电流的关系是（ ? ）
A．I 1 ＞I 2 ＞I 3 B．I l =I 2 =I 3 C．I 1 ＜I 2 ＜I 3 D．无法判断
7. 在图1所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是( )
8. 下列关于电流和电路的说法中，错误的是 ( ?? )
A．电源是提供电能的装置 B．用电器是将其他形式的能转化为电能的装置
C．电荷的定向移动形成电流
D．电流沿着“正极→用电器→负极”的方向流动
9. 使用电流表时，不允许将其直接接到电源两极上，是因为（ ?）
A．电路形成开路 B．电流很大，烧坏电流表

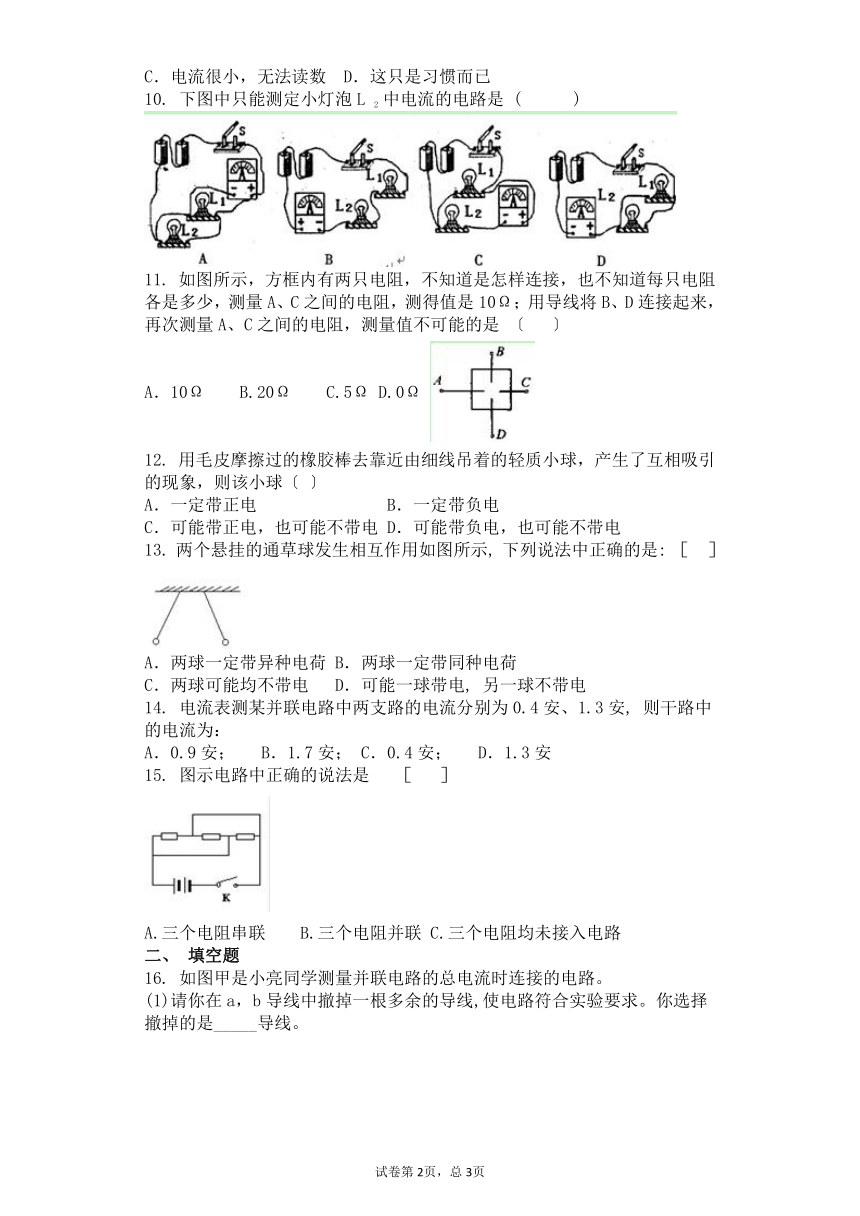

C．电流很小，无法读数 D．这只是习惯而已
10. 下图中只能测定小灯泡L 2 中电流的电路是 ( ?? )
11. 如图所示，方框内有两只电阻，不知道是怎样连接，也不知道每只电阻各是多少，测量A、C之间的电阻，测得值是10Ω；用导线将B、D连接起来，再次测量A、C之间的电阻，测量值不可能的是 〔 ?〕 A．10Ω ? B.20Ω ? C.5Ω D.0Ω
12. 用毛皮摩擦过的橡胶棒去靠近由细线吊着的轻质小球，产生了互相吸引的现象，则该小球〔 〕
A．一定带正电 B．一定带负电
C．可能带正电，也可能不带电 D．可能带负电，也可能不带电
13. 两个悬挂的通草球发生相互作用如图所示, 下列说法中正确的是: ［?］
A．两球一定带异种电荷 B．两球一定带同种电荷
C．两球可能均不带电 D．可能一球带电, 另一球不带电
14. 电流表测某并联电路中两支路的电流分别为0.4安、1.3安, 则干路中的电流为：
A．0.9安；　 B．1.7安； C．0.4安；　 D．1.3安
15. 图示电路中正确的说法是 ?［ ?］ A.三个电阻串联 ? B.三个电阻并联 C.三个电阻均未接入电路?
二、 填空题
16. 如图甲是小亮同学测量并联电路的总电流时连接的电路。 (1)请你在a，b导线中撤掉一根多余的导线,使电路符合实验要求。你选择撤掉的是_____导线。? (2)撤掉多余的导线后，闭合开关，电流表的读数如图乙，其读数是___A。
17. 物理学规定，把_______________定向移动的方向规定为电流的方向，铜导线中电流的方向跟其中的自由电荷定向移动的方向_____________。
18. 家庭电路中所有用电器间连接方式属于______联；开关与被控制的灯泡之间属于________联；马路上的路灯如果有一盏坏了，其它灯仍可正常工作，由此判断路灯之间是______ 联的。
三、 实验题
19. 在探究“电阻上的电流与两端电压的关系”的实验中，所用的器材有：一个定值电阻R、一个电压恒定的电源，电流表、电压表各一个，滑动变阻器一个，开关一个，导线若干。有三位同学分别设计了图16所示的甲、乙、丙三个电路图。 （1）三个电路图中，只有丙图是符合要求的，甲图中的错误是_________，乙图中的错误是_________________________。 （2）在这三个电路图中，都有滑动变阻器，如将滑片P都向左移动时，甲图中电压表的 示数将______，乙图中电流表的示数将_______，丙图中电阻的阻值将________。（三空都选填“变大”、“变小”或“不变”） （3）在探究过程中，使用滑动变阻器的目的是 和 ? 。
四、 解答题
20. 小红家的录像机使用几年后，如今蓄电池的正负极已经模糊不清，你有办法利用电压表帮助小红判断出蓄电池的正负极吗？
参考答案
一、选择题
1、 D2、 A 3、 D 4、 C 5、 A6、 B 7、 C 8、 B 9、 B10、 C 11、 B
12、 A 13、 B14、 B 15、 B
二、填空题
16、 b? 0.34 17、 正电荷；相反； 18、 并；串；并；
三、实验题
19、 （1）电压表测的是滑动变阻器两端的电压； 滑动变阻器与电阻R并联了。 （2）变大；变大；变小。 （3）保护电路 调节定值电阻两端电压
四、解答题
20、 把电压表和开关串联到蓄电池的两端，用开关进行试触，如果电压表的指针向左偏，则与电压表正接线柱连接的是电源的负极；如果指针向右偏，则与电压表正接线柱相连接的是电源的正极。
