人教版九年级物理 第16章第4节 变阻器 同步测试卷（含答案）

人教版九年级物理 第16章第4节变阻器同步测试卷
一、 选择题

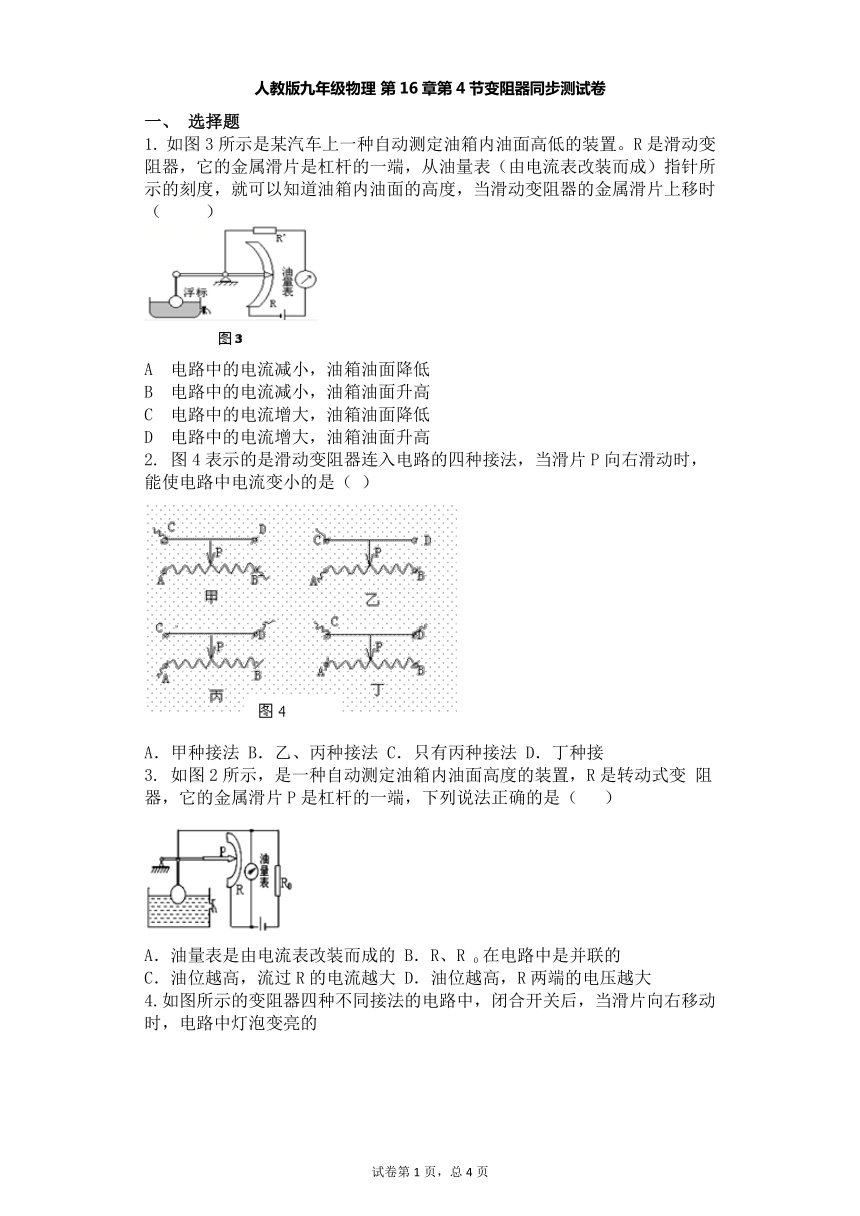

1. 如图3所示是某汽车上一种自动测定油箱内油面高低的装置。R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所示的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（ ??） A?电路中的电流减小，油箱油面降低 B?电路中的电流减小，油箱油面升高 C?电路中的电流增大，油箱油面降低 D?电路中的电流增大，油箱油面升高
2. 图4表示的是滑动变阻器连入电路的四种接法，当滑片P向右滑动时，能使电路中电流变小的是（ ）
A．甲种接法 B．乙、丙种接法 C．只有丙种接法 D．丁种接
3. 如图2所示，是一种自动测定油箱内油面高度的装置，R是转动式变 阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ?）
A．油量表是由电流表改装而成的 B．R、R 0 在电路中是并联的
C．油位越高，流过R的电流越大 D．油位越高，R两端的电压越大
4.如图所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是??

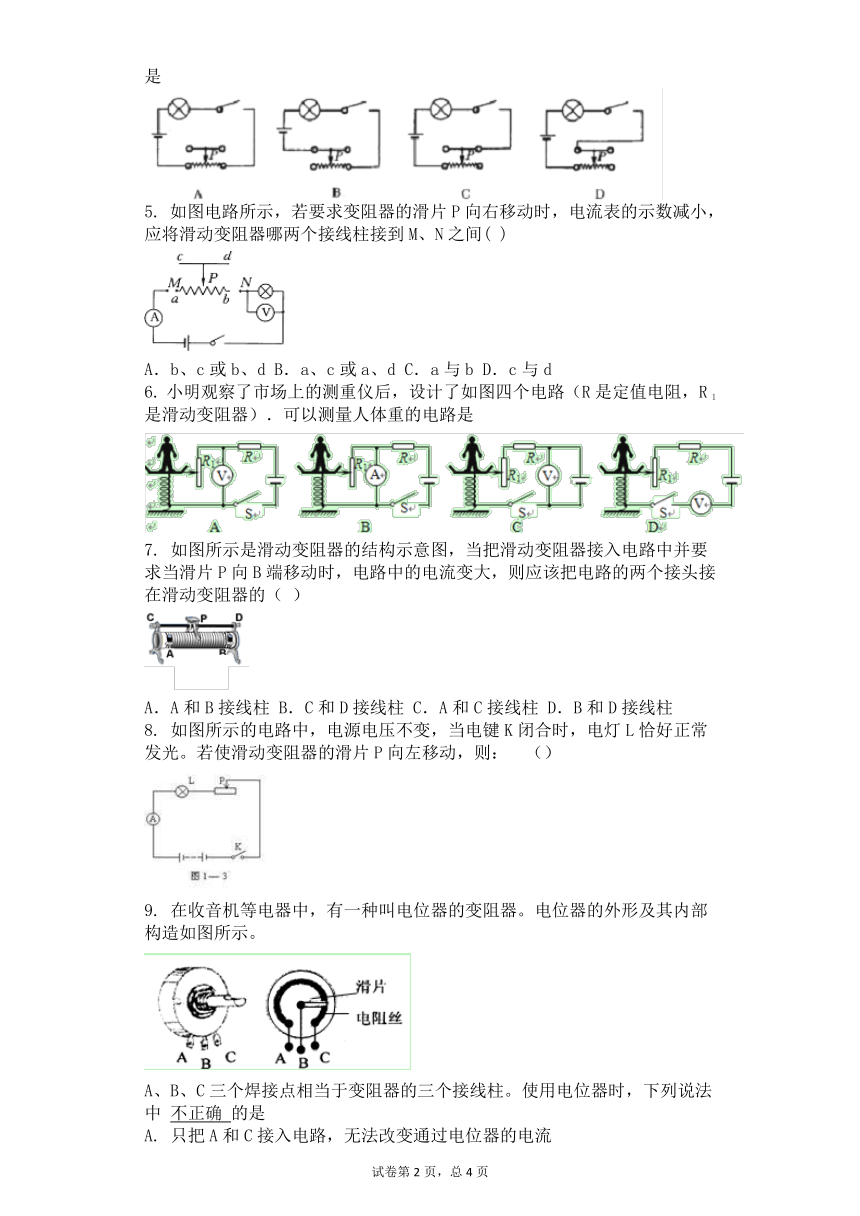

5. 如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间( )
A．b、c或b、d B．a、c或a、d C．a与b D．c与d
6. 小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R 1 是滑动变阻器）．可以测量人体重的电路是
7. 如图所示是滑动变阻器的结构示意图，当把滑动变阻器接入电路中并要求当滑片P向B端移动时，电路中的电流变大，则应该把电路的两个接头接在滑动变阻器的（ ）
A．A和B接线柱 B．C和D接线柱 C．A和C接线柱 D．B和D接线柱
8. 如图所示的电路中，电源电压不变，当电键K闭合时，电灯L恰好正常发光。若使滑动变阻器的滑片P向左移动，则：　（）
9. 在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。 A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中 不正确 的是 A. 只把A和C接入电路，无法改变通过电位器的电流 B. 把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小 C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流 D. 只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
10. 如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用：?（ ）
A．m接a，n接b B．m接c，n接b C．m接a，n接d D．m接c，n接d
11. 如图所示，滑动变阻器以下四种接法中，滑片向右移动，连入电路中的电阻增大的是
12. 若将上题中滑动变阻器A、C接线柱间所连接的导线改接在B、D接线柱，如图所示，则当滑片P向右移动时，连入电路的电阻将（ ） A. 变大 B. 变小 C. 不变 D. 都有可能
13. 有一种台灯，其亮度可由连在开关处的变阻器连续调节，则其调节原理是（ ）
A．改变了电源电压 B．改变了灯丝电阻
C．改变了灯泡两端的电压 D．改变了灯泡的额定功率
14. 如图所示，四个滑动变阻器的示意图，当滑片P向右移动时，连入电路的电阻变大的是：
15. 下图所示为滑动变阻器的四种接线方法。当滑片P向右移动时， 滑动变阻器的阻值变大的接法是（ ?）
二、 填空题
16. 滑动变阻器是通过改变_________________________来改变电阻，从而改变电路中的电流的。若滑动变阻器上标有“50Ω 2A”的字样，则其中50Ω表示__________， 2A表示________________________________。
17. 某滑动变阻器铭牌上标有“10Ω、1．5A”，10Ω表示 ? ，1．5A表示
18.按图所示，把甲、乙两滑动变阻器连入电路中。电流流过部分电阻分别为______和______（选填“R AP ”、“R BP ”）。当甲变阻器滑片P向右移动时，电路中电流将______，乙变阻器滑片P向下移动时，电路中电流将____。
三、 实验题
19. 电位器和滑动变阻器都是变阻器，它们的原理都是通过改变导体连入电路的长度从而改变电阻的大小。图是某电位器的结构示意图，电阻 R 的两端分别与接线端 A 、 C 相连，滑动片 P 的一端通过转轴 O 与接线端 B 相连，另一端与电阻片 R 接触良好，并能绕转轴 O 在电阻片 R 上滑动。已知PA段电阻片的阻值为4Ω，PC段电阻片的阻值为6Ω，将电位器 A 、 B 两个接线端分别接在电压为2.4V电源两端，此时通过电位器的电流是_________A，如果顺时针转动滑片，则通过电位器的电流将________（选填“增大”、“减小”或“不变”）。
四、 解答题
20. 学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即 ?? ．通过分析，此简易调光灯还有一些不足，请提出一种改进意见 ? ?
参考答案
一、选择题
1A2、B3、 D4、 B5、 B6、 A7、 D8、 B9、 D10、 C11、 B12、 C13、 C
14、 C15、 B 二、填空题
16、 接入电路部分的电阻丝长度；该滑动变阻器的最大阻值为50欧；允许通过该滑动变阻器的最大电流为2安 17、 滑动变阻器的最大阻值是10Ω??允许通过的最大电流为1.5A 18、 R BP ；R AP ；变大；变小．
三、实验题
19、 0.6 增大
四、解答题
20、 小灯泡的亮度 ?加一个开关（增加铅笔芯的长度）?
