人教版九年级物理 第17章第4节 欧姆定律在串并联电路中的应用 同步测试卷（含答案）

人教版九年级物理 第17章第4节欧姆定律在串并联电路中的应用同步测试卷
一、 选择题
1. 有两灯如图所示，L 1 ，L 2 分别标有“15V、1A”、“10V、0.5A”的字样，其中一灯正常发光时，它们的功率之比是（　　）
A．4：3 B．3：4 C．5：3 D．3：2
2. 如图所示电路，开关S 2 由断开到闭合的过程中，下列有关说法正确的是（　　）
A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小
C．电压表和电流表的示数的比值不变D．电压表和电流表的示数的比值变大
3. 如图所示是A、B两定值电阻的IU图象，若把A、B电阻串联在同一电路中，下列说法正确的是（　　） A．通过A、B电阻的电流之比是2：1 B．A的阻值大于B的阻值　 C．A、B电阻的两端电压之比是1：2 D．A、B电阻的电功率之比是1：4
4. 如图5所示，将额定电压相同的两个灯泡L 1 、L 2 串联后接入电路中，接通电路后，发现L 1 要亮一些。则下列判断正确的是
A．L 1 的电阻比L 2 的小 B．L 1 的额定功率比L 2 的大
C．L 1 、L 2 正常工作时，L 1 发光要暗一些
D．若将L 1 、L 2 并联接入电路，L 1 发光要亮一些

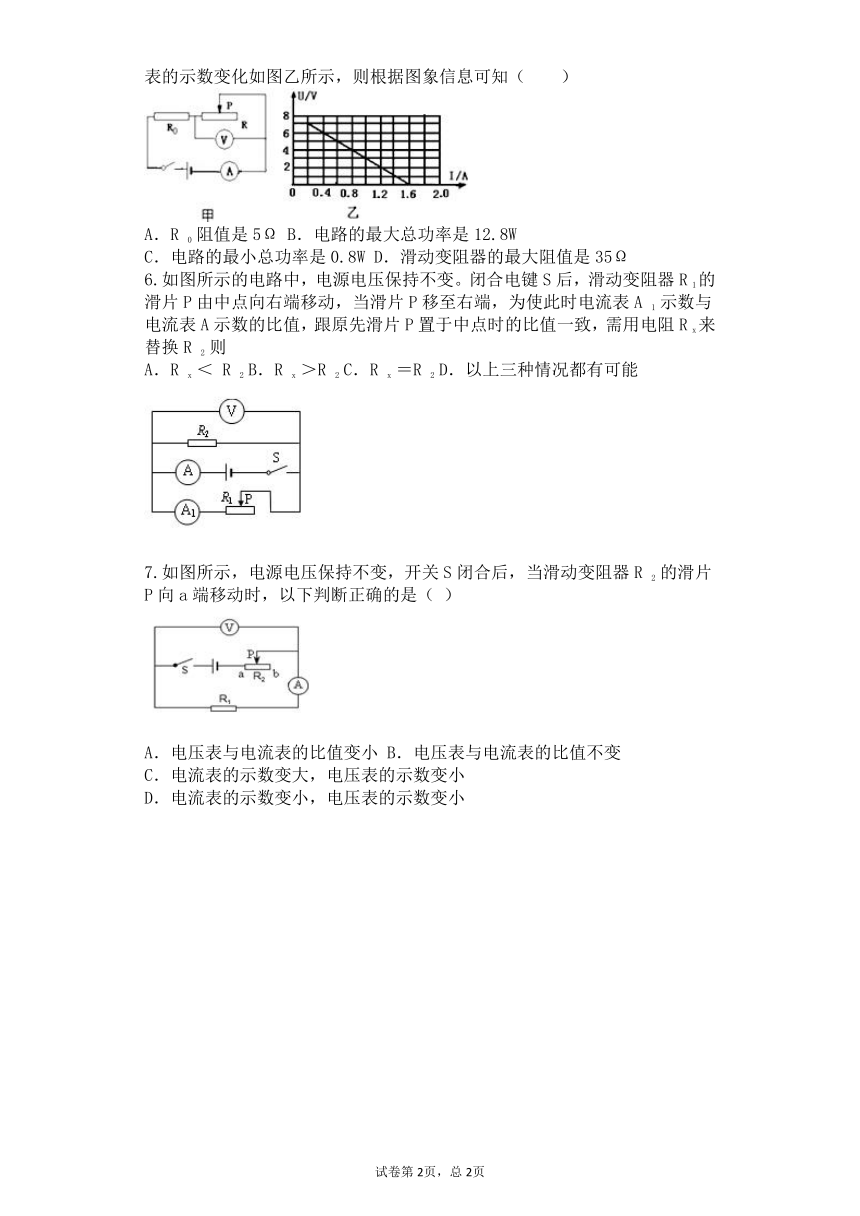

5. 如图所示的电路中，R为滑动变阻器，R 0 为定值电阻，电源电压为8V恒定不变．（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图象信息可知（　　）
A．R 0 阻值是5Ω B．电路的最大总功率是12.8W　
C．电路的最小总功率是0.8W D．滑动变阻器的最大阻值是35Ω
6.如图所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R 1 的滑片P由中点向右端移动，当滑片P移至右端，为使此时电流表A 1 示数与电流表A示数的比值，跟原先滑片P置于中点时的比值一致，需用电阻R x 来替换R 2 则
A．R x ＜ R 2 B．R x ＞R 2 C．R x ＝R 2 D．以上三种情况都有可能
7.如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R 2 的滑片P向a端移动时，以下判断正确的是（ ）
A．电压表与电流表的比值变小 B．电压表与电流表的比值不变
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变小，电压表的示数变小

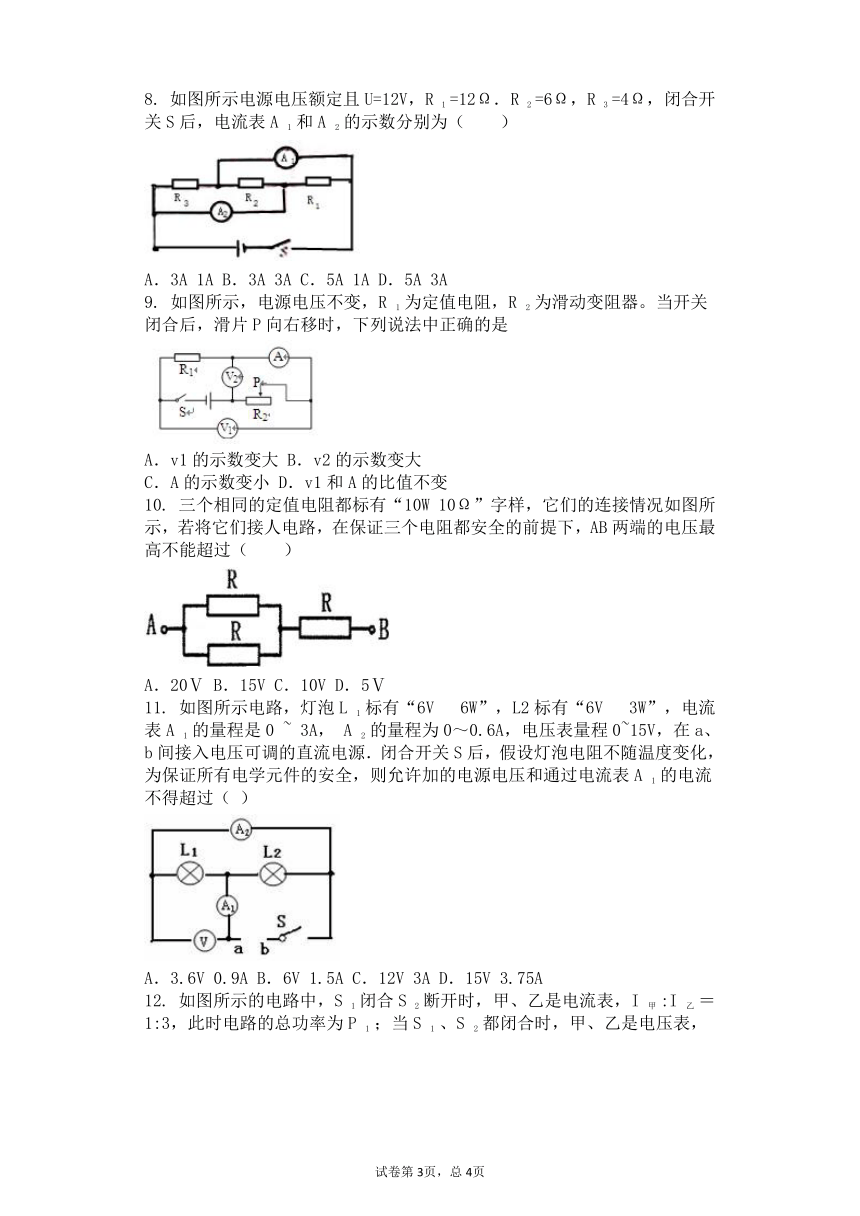

8. 如图所示电源电压额定且U=12V，R 1 =12Ω．R 2 =6Ω，R 3 =4Ω，闭合开关S后，电流表A 1 和A 2 的示数分别为（　　）
A．3A 1A B．3A 3A C．5A 1A D．5A 3A
9. 如图所示，电源电压不变，R 1 为定值电阻，R 2 为滑动变阻器。当开关闭合后，滑片P向右移时，下列说法中正确的是
A．v1的示数变大 B．v2的示数变大
C．A的示数变小 D．v1和A的比值不变
10. 三个相同的定值电阻都标有“10W 10Ω”字样，它们的连接情况如图所示，若将它们接人电路，在保证三个电阻都安全的前提下，AB两端的电压最高不能超过（　　）
A．20Ⅴ B．15V C．10V D．5Ⅴ
11. 如图所示电路，灯泡L 1 标有“6V? 6W”，L2标有“6V ?3W”，电流表A 1 的量程是0 ~ 3A， A 2 的量程为0～0.6A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关S后，假设灯泡电阻不随温度变化，为保证所有电学元件的安全，则允许加的电源电压和通过电流表A 1 的电流不得超过（ ）
A．3.6V 0.9A B．6V 1.5A C．12V 3A D．15V 3.75A
12. 如图所示的电路中，S 1 闭合S 2 断开时，甲、乙是电流表，I 甲 :I 乙 ＝1:3，此时电路的总功率为P 1 ；当S 1 、S 2 都闭合时，甲、乙是电压表，此时电路的总功率为P 2 ，则下列说法正确的是( ?）
A．电阻大小之比R 1 :R 2 ＝2:1
B．当S 1 闭合S 2 断开时，通过R 1 和R 2 电流之比为I 1 :I 2 ＝1:2
C．S l 、S 2 闭合时，甲乙电压表示数之比U 甲 :U 乙 ＝3:1
D．总功率之比P 1 :P 2 ＝9:2
13. 如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（??）?
A．电压表的示数不变，电流表A 1 的示数变大
B．电压表的示数变大，电流表A 1 的示数变大
C．电流表A 1 的示数和电流表A 2 的示数同时变小
D．电流表A 1 的示数和电流表A 2 的示数同时变大
14. 如图所示，电源电压保持不变，R 1 为定值电阻。闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（ ??）
A．电流表A的示数变大，电压表V 1 的示数变小
B．电流表A的示数变小，电压表V 2 的示数变小
C．电压表V 1 的示数与电流表A的示数的比值变大
D．电压表V 2 的示数与电流表A的示数的比值变小
15. 在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时
A． 示数变大， 示数变小， 与 示数的比值不变
B． 示数变小， 示数变小， 与 示数的比值不变
C． 示数变小， 示数变大， 与 示数的比值变小
D． 示数不变， 示数变小， 与 示数的比值变大
二、 填空题
16. 一条电阻丝接在220V的电压上，通过它的电流是1.1A，如果它两端电压为0时，通过它的电流是 ? A，它的电阻是 ? Ω。（不考虑温度对电阻值的影响）
17. 如甲图所示的电路中，电源电压不变，R 1 为定值电阻．闭合开关S，将滑动变阻器R 2 的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则电源电压为 V，R 1 的阻值为 ? Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的 点（选填“A”、“B”、“C”、“D”或“E”）．
18. 在如图所示的电路中，电源电压为3V。闭合开关S，电流表A 1 的示数为1.2A，电流表A 2 的示数为0.3A，则通过R 1 的电流是_______A，R 2 的阻值是_______Ω。
三、 实验题
19. 某小组自学“塞贝克效应”后，知道了在两种金属组成的回路中，如果使两个接触点的温度不同，在回路中将会出现电流。他们设计实验，验证所学到的结论。该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。做了如图（a）、（b）、（c）所示的三次实验。请仔细观察图中的装置、操作和现象，回答以下问题。 ①该小组所设计和开展的实验，能否验证他们所学的规律，请说明理由。________ ②分析比较图7（a）、（b）和（c）中的电流表示数以及相关条件，可得：________
四、 解答题
20. 如图所示,电源电压不变,R为0-20Ω的滑动变阻器，R0为防止短路的定值电阻，当变阻器的接入电阻为10Ω时，电流表的示数为0.4A，在改变R的接入电阻的过程中，记录到电流表的示数分别为0.38A，0.48A，0.50A，0.52A。在上述数据中，只有哪一个有可能是变阻器接入电阻为8Ω时的电流值
参考答案
一、选择题
1、 A2、 C3、 C4、 C5、 ABD6、B7、B8、 D9、 BCD10、 B11、 A 12、 D 13、 C14、 D15、 B 二、填空题
16、 0；200 17、 6 10 B 18、 0.9?? 10 三、实验题
19、 ①他们按照规律成立的条件设计并开展实验，在回路中出现了期望中的电流，所以他们的实验可以验证所学的规律。②（当相互连接的两种金属丝的材料不变时，）接触点之间的温度差越小，电路中的电流越小。 四、解答题
20、 0.48A
