人教版九年级物理 第17章第1节 电流与电压和电阻的关系 同步测试卷（含答案）

人教版九年级物理 第17章第1节电流与电压和电阻同步测试卷

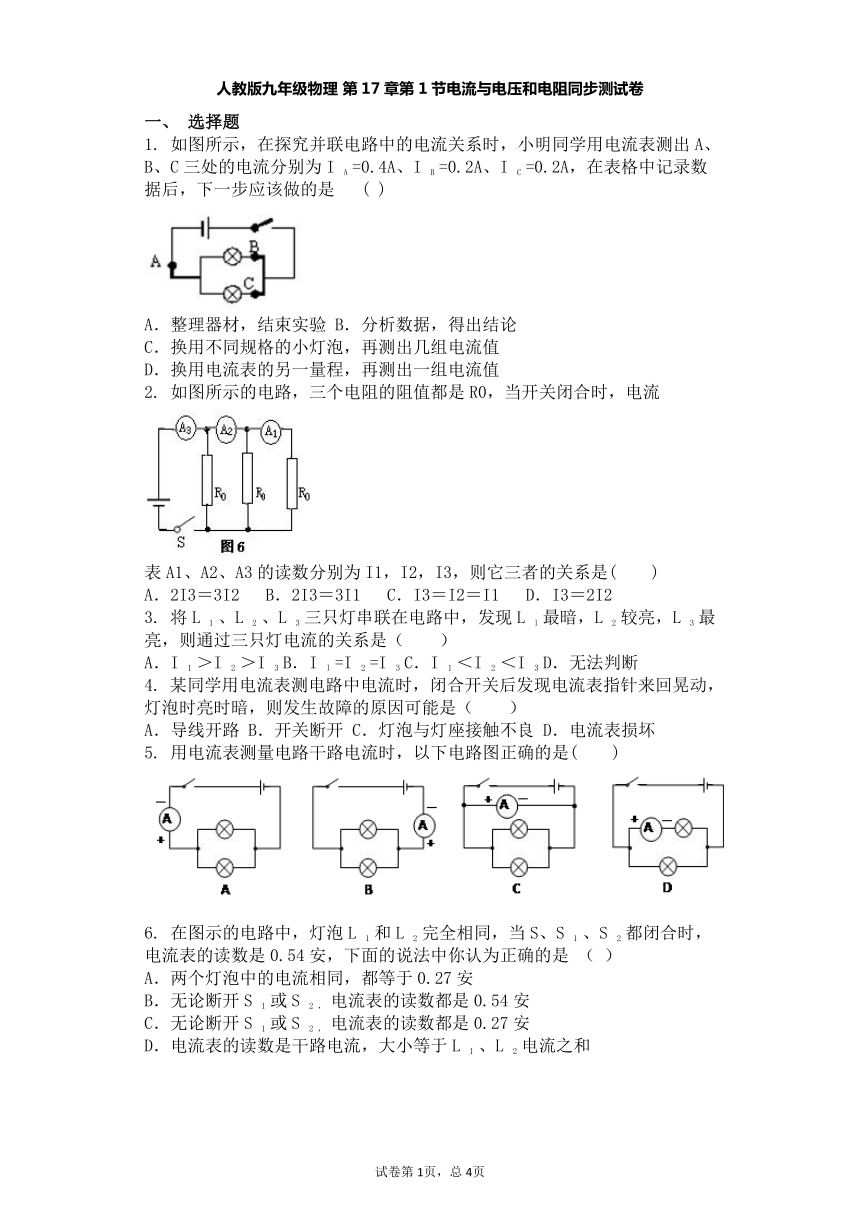

一、 选择题
1. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是? ( ) A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值
2. 如图所示的电路，三个电阻的阻值都是R0，当开关闭合时，电流 表A1、A2、A3的读数分别为I1，I2，I3，则它三者的关系是( ? )
A．2I3＝3I2 B．2I3＝3I1 C．I3＝I2＝I1 D．I3＝2I2
3. 将L 1 、L 2 、L 3 三只灯串联在电路中，发现L l 最暗，L 2 较亮，L 3 最亮，则通过三只灯电流的关系是（ ? ）
A．I 1 ＞I 2 ＞I 3 B．I l =I 2 =I 3 C．I 1 ＜I 2 ＜I 3 D．无法判断
4. 某同学用电流表测电路中电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则发生故障的原因可能是（??）
A．导线开路 B．开关断开 C．灯泡与灯座接触不良 D．电流表损坏
5. 用电流表测量电路干路电流时，以下电路图正确的是( ? )
6. 在图示的电路中，灯泡L 1 和L 2 完全相同，当S、S 1 、S 2 都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是 （ ）
A．两个灯泡中的电流相同，都等于0.27安
B．无论断开S 1 或S 2 ， 电流表的读数都是0.54安
C．无论断开S 1 或S 2 ， 电流表的读数都是0.27安
D．电流表的读数是干路电流，大小等于L 1 、L 2 电流之和

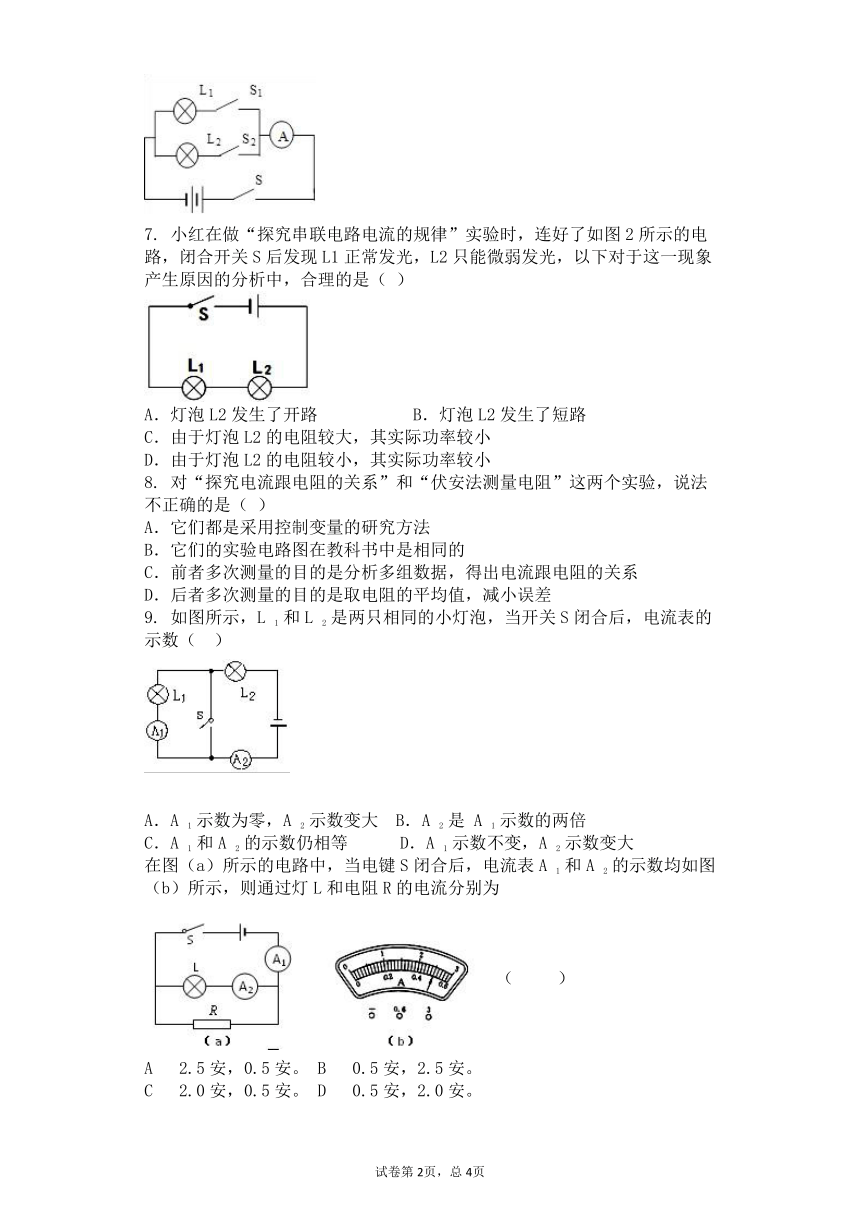

7. 小红在做“探究串联电路电流的规律”实验时，连好了如图2所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2发生了开路 B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
8. 对“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，说法不正确的是（ ）
A．它们都是采用控制变量的研究方法
B．它们的实验电路图在教科书中是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
9. 如图所示，L 1 和L 2 是两只相同的小灯泡，当开关S闭合后，电流表的示数（?）
A．A 1 示数为零，A 2 示数变大 B．A 2 是 A 1 示数的两倍
C．A 1 和A 2 的示数仍相等 D．A 1 示数不变，A 2 示数变大
在图（a）所示的电路中，当电键S闭合后，电流表A 1 和A 2 的示数均如图（b）所示，则通过灯L和电阻R的电流分别为? ?（ ??） A? 2.5安，0.5安。 B? 0.5安，2.5安。 C? 2.0安，0.5安。 D? 0.5安，2.0安。
11. 如图所示，三个电流表的示数分别为I 1?? I 2 ? I 3 则它们的关系是：
12. 如图所示，闭合开关S，L 2 与L 3 的电流之比为2∶1，则通过L 1 与L 2 的电流之比、L 1 与L 3 的电流之比分别为（ ?）
A．3∶2，3∶1 B．3∶1，3∶2 C．2∶1，1∶1 D．1∶1，2∶1
在探究串联电路电流关系时，将一只准确的电流表接入电路，闭合开关后发现灯泡均发光，而电流表示数为零。造成这一现象的原因可能是 A.电流表被导线短路了 ? B.电流表正负接线柱接反了 ?
C.电源坏了 ? D.电流表接线柱接触不良
14. 小明一组的同学做灯泡串联的实验时，接通开关后发现L 1 较亮L 2 较暗，有四位同学对电流大小分别给出四种不同看法，你认为正确的是 ??（ ??）
A．I 1 > I 2 B．I 1 = I 2 C．I 1 < I 2 D．无法确定
15. 在探究串、并联电路电流关系的时候，测量完一组数据后，还要换另外两只不同规格的灯泡再次测量，这是为了 ?（ ??）
A．为了使测量得到的数据更准确 B．为防止灯泡损坏影响实验结果
C．为获得普遍适用的结论 D．看其中哪组数据更准确就填哪一组
二、 填空题
16. 如图甲是小亮同学测量并联电路的总电流时连接的电路。 (1)请你在a，b导线中撤掉一根多余的导线,使电路符合实验要求。你选择撤掉的是_____导线。? (2)撤掉多余的导线后，闭合开关，电流表的读数如图乙，其读数是________A。
17. 如图甲所示电流表A 1 的示数为0.5A，电流表A 2 的示数如图乙所示为 ? ，则通过灯泡L l 的电流为 。 ?
18. 小明根据图所示的甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中a处电流为0.2A，则b处电流为 ? ，c处电流为_________；测得图乙中a处电流为0.4A，b处电流为0.4A，则c处电流为_________．
三、 实验题
19. （1）按图甲所示的电路图连接好电路后，把电流表先后接在电路中的a、b、c处时，得到如下所示的记录表格： 比较测得的数据得出的结论是： _____________ ? _______________。 （2）在测并联电路中的电流时，若先在图15乙中的A处测电路中的电流是0.9A，然后在B 处测得的电流是0.6A，则在C处测得的电流应为________。
四、 解答题
20. 为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：3节干电池串联作电源、两个标有2.5V（正常工作时的电压）字样规格相同的小灯泡、一只电流表、一个开关、导线若干他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A、B、C三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系。请你分析说明小明同学这一实验方案中存在哪些不足（写出两点即可）。 （1） ； （2） 。
参考答案
一、选择题
1、 C 2、 A 3、 B4、 C5、 B6、 ACD 7、 D8、 A 9、 A10、DB12、 A13、 A
14、 B15、 C
二、填空题
16、 b? 0.34 17、 0.36 ? 0.14
18、 0.2A?? 0.2A?? 0.8A
三、实验题
19、 串联电路电流处处相等?? 0.3
四、解答题
20、 （1）电源电压过大（2）两个灯泡的规格一样（3）实验次数太少，不具有普遍性
