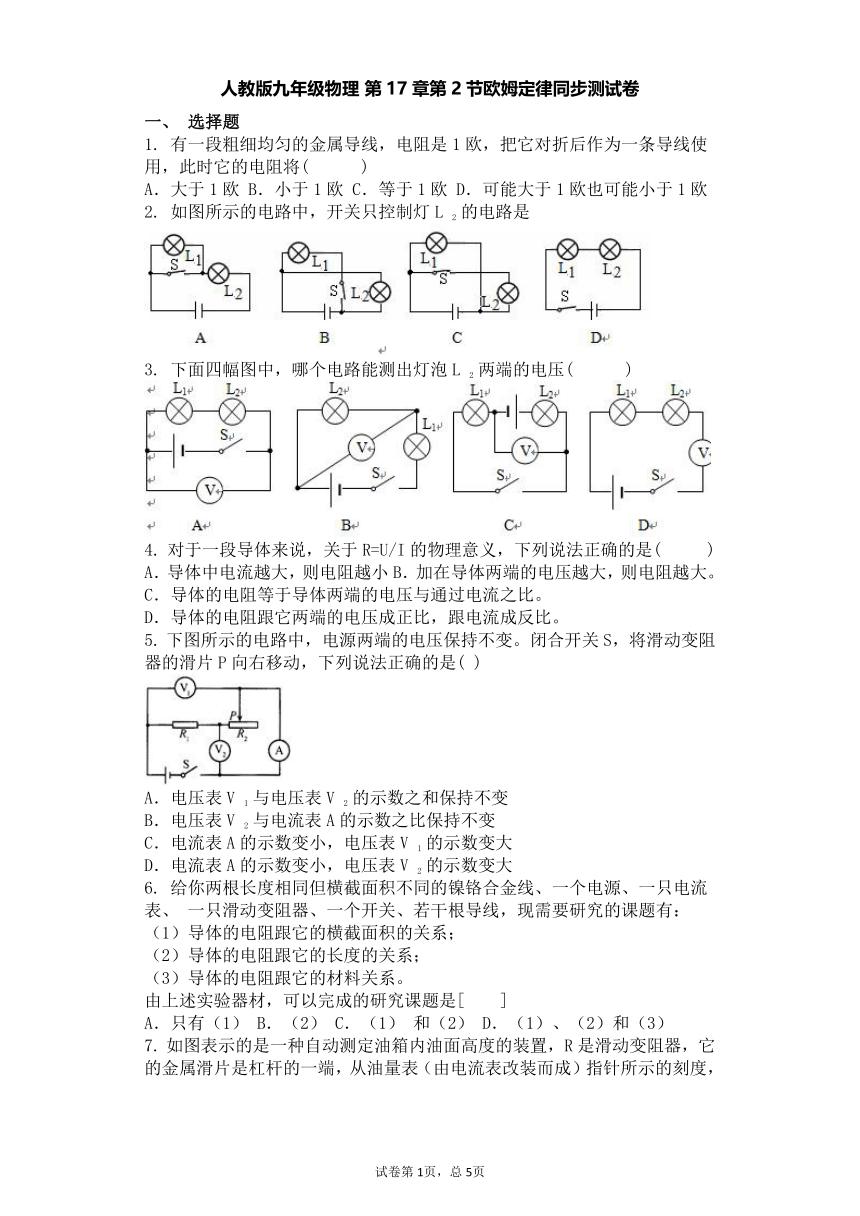

人教版九年级物理 第17章第2节 欧姆定律 同步测试卷（含答案）

人教版九年级物理 第17章第2节欧姆定律同步测试卷
一、 选择题
1. 有一段粗细均匀的金属导线，电阻是1欧，把它对折后作为一条导线使用，此时它的电阻将( ?? )
A．大于1欧 B．小于1欧 C．等于1欧 D．可能大于1欧也可能小于1欧
2. 如图所示的电路中，开关只控制灯L 2 的电路是
3. 下面四幅图中，哪个电路能测出灯泡L 2 两端的电压( ?? )
4. 对于一段导体来说，关于R=U/I的物理意义，下列说法正确的是( ?? )
A．导体中电流越大，则电阻越小B．加在导体两端的电压越大，则电阻越大。
C．导体的电阻等于导体两端的电压与通过电流之比。
D．导体的电阻跟它两端的电压成正比，跟电流成反比。
5. 下图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是( )
A．电压表V 1 与电压表V 2 的示数之和保持不变
B．电压表V 2 与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V 1 的示数变大
D．电流表A的示数变小，电压表V 2 的示数变大
6. 给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、 一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：
（1）导体的电阻跟它的横截面积的关系；
（2）导体的电阻跟它的长度的关系；
（3）导体的电阻跟它的材料关系。
由上述实验器材，可以完成的研究课题是[ ? ]
A．只有（1） B．（2） C．（1） 和（2） D．（1）、（2）和（3）

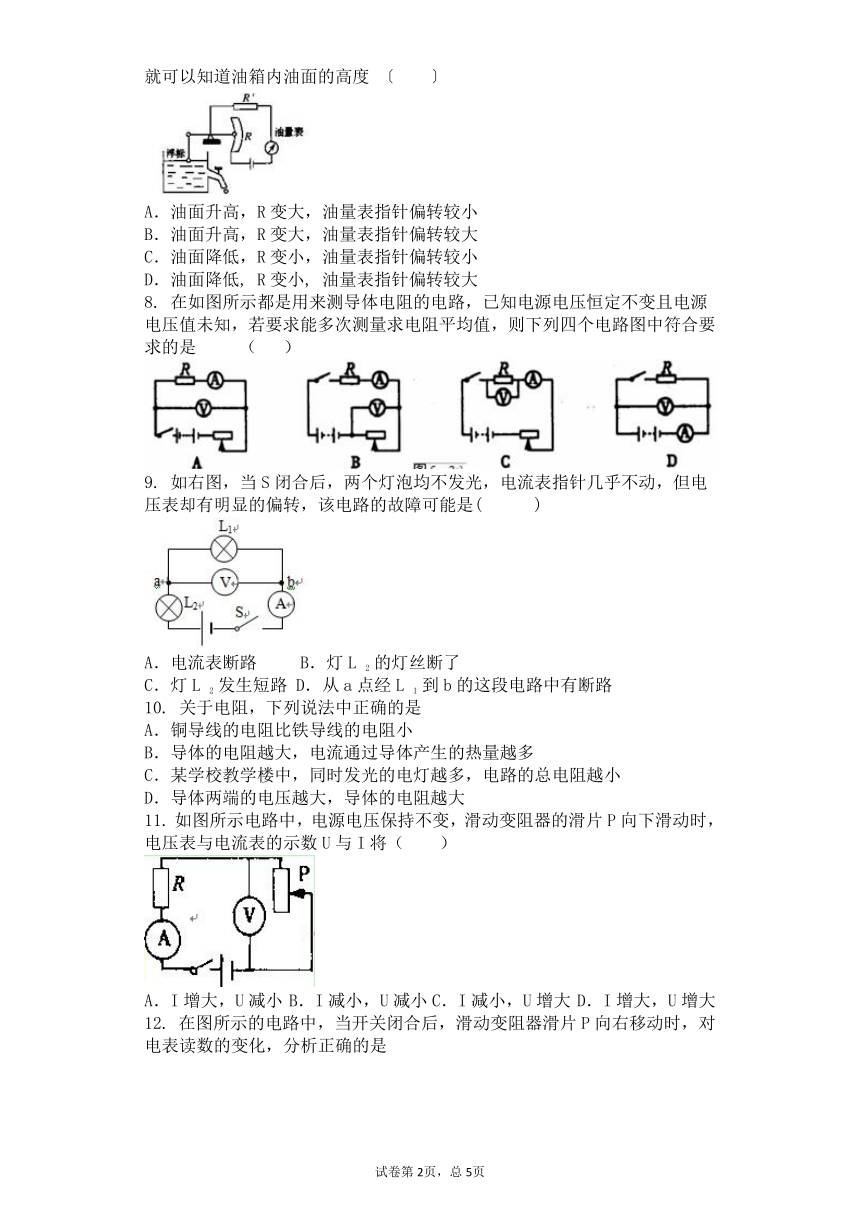

7. 如图表示的是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所示的刻度，就可以知道油箱内油面的高度 〔??〕
A．油面升高，R变大，油量表指针偏转较小
B．油面升高，R变大，油量表指针偏转较大
C．油面降低，R变小，油量表指针偏转较小
D．油面降低, R变小, 油量表指针偏转较大
8. 在如图所示都是用来测导体电阻的电路，已知电源电压恒定不变且电源电压值未知，若要求能多次测量求电阻平均值，则下列四个电路图中符合要求的是 ??（ ?）
9. 如右图，当S闭合后，两个灯泡均不发光，电流表指针几乎不动，但电压表却有明显的偏转，该电路的故障可能是( ?? )
A．电流表断路 B．灯L 2 的灯丝断了
C．灯L 2 发生短路 D．从a点经L 1 到b的这段电路中有断路
10. 关于电阻，下列说法中正确的是
A．铜导线的电阻比铁导线的电阻小
B．导体的电阻越大，电流通过导体产生的热量越多
C．某学校教学楼中，同时发光的电灯越多，电路的总电阻越小
D．导体两端的电压越大，导体的电阻越大
11. 如图所示电路中，电源电压保持不变，滑动变阻器的滑片P向下滑动时，电压表与电流表的示数U与I将（?　）
A．I增大，U减小 B．I减小，U减小C．I减小，U增大 D．I增大，U增大

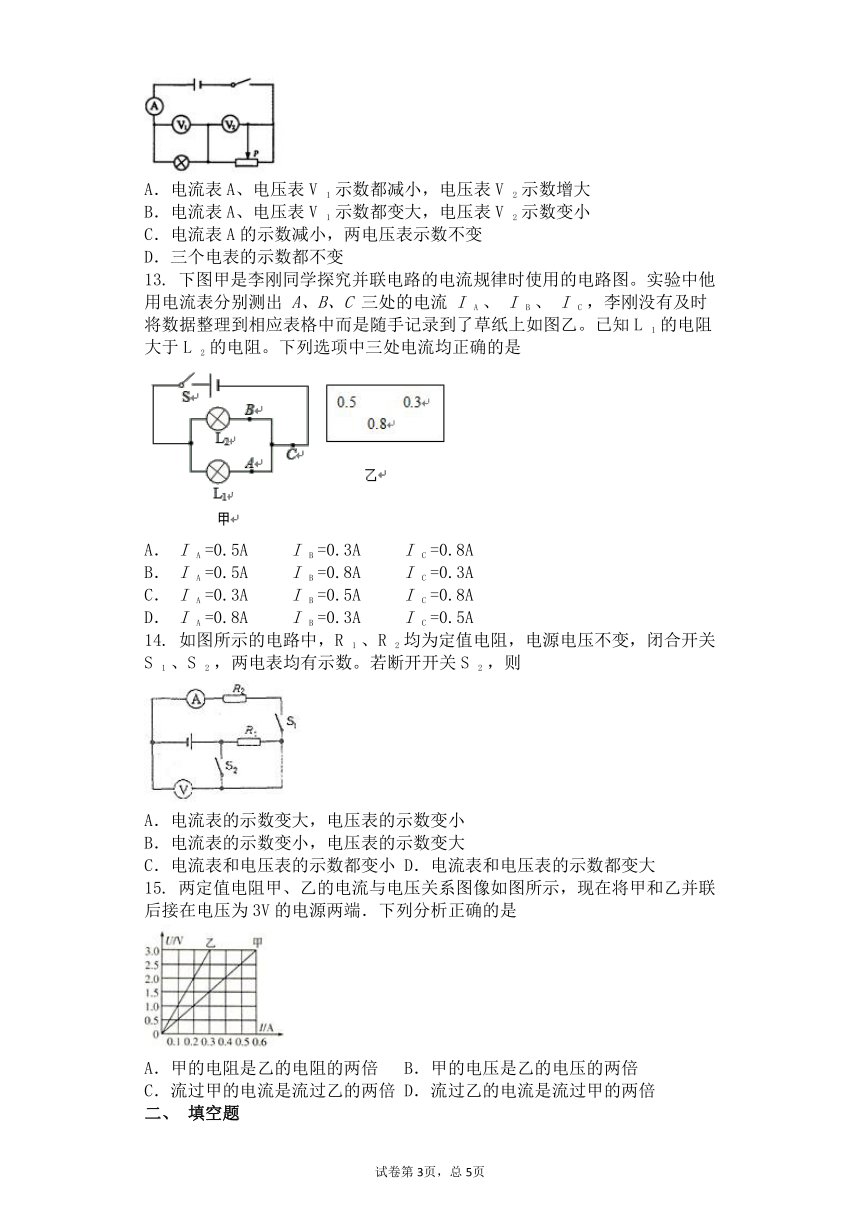

12. 在图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是 A．电流表A、电压表V 1 示数都减小，电压表V 2 示数增大 B．电流表A、电压表V 1 示数都变大，电压表V 2 示数变小 C．电流表A的示数减小，两电压表示数不变 D．三个电表的示数都不变
13. 下图甲是李刚同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出 A、B、C 三处的电流 I A 、 I B 、 I C ，李刚没有及时将数据整理到相应表格中而是随手记录到了草纸上如图乙。已知L 1 的电阻大于L 2 的电阻。下列选项中三处电流均正确的是 A． I A =0.5A?? I B =0.3A? ?I C =0.8A B． I A =0.5A?? I B =0.8A? ?I C =0.3A C． I A =0.3A?? I B =0.5A? ?I C =0.8A D． I A =0.8A?? I B =0.3A? ?I C =0.5A
14. 如图所示的电路中，R 1 、R 2 均为定值电阻，电源电压不变，闭合开关S 1 、S 2 ，两电表均有示数。若断开开关S 2 ，则
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小 D．电流表和电压表的示数都变大
15. 两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是
A．甲的电阻是乙的电阻的两倍 B．甲的电压是乙的电压的两倍
C．流过甲的电流是流过乙的两倍 D．流过乙的电流是流过甲的两倍
二、 填空题
16. 若10秒内通过某导体横截面的电量为2库，通过导体的电流为________安，此时导体两端的电压为6伏，其电阻为______欧。当该导体两端的电压为3伏时，该导体电阻为_____欧。
17. 在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电压表V的示数将__________，电流表A与电流表 示数的差值将___________。(均选填“变大”、“不变”或“变小”)
18. 在“用电压表、电流表测电阻”的实验中，某一次测量时，电流表的示数如图所示，则通过待测电阻的电流为___________安，若此时待测电阻两端电压表的示数为2伏，则待测电阻的阻值为_____________欧。
三、 实验题
19. 小华同学在“测定小灯泡的功率”实验中，所用电源电压为4.5伏、7.5伏和9伏中的一个，滑动变阻器上标有“20Ω? 2A”字样，小灯泡标有“4.5V”字样，估计小灯泡的额定功率小于1.5瓦。他按图连接好电路，先将变阻器的滑片移至________端(选填“A”或“B”)，然后闭合电键S，再移动变阻器的滑片P，观察到小灯泡发光逐渐变___________(选填“亮”或“暗”)。当小灯泡正常发光时，变阻器的滑片P恰好在中点上(即连入电路的电阻为10欧)。小华所用的电源电压为_______伏，小灯泡的额定功率为__________瓦。
四、 解答题
20. 如图甲所示为测量血压的压力传感器在工作时的示意图，薄金属片 P 固定有4个电阻 R 1 、 R 2 、 R 3 、 R 4 ，如图乙，左边是它的侧面图，这4个电阻连接成电路如图丙所示，试回答下列问题： （1）开始时，金属片中央 O 点未加任何压力，欲使电压表无示数，则4个电阻应满足怎样的关系？并证明之。 （2）当 O 点加一个压力 F 后发生形变，这时4个电阻也随之发生形变，形变后各电阻大小如何变化？ （3）电阻变化后，电路 A、B 两点中哪点电势较高？它为什么能测血压？
参考答案
一、选择题
1、 B2、 C3、 B4、 C5、 D6、 C7、 BC8、 AC9、 D10、 C11、 C12、 A
13、 C14、 C15、 C 二、填空题
16、 0.2 30?? 30 17、 不变 不变 18、 0.2?? 10
三、实验题
19、 A??亮 7.5 ?? 1.35
四、解答题
20、 （1）电压表无示数，说明A、B两点等势，达到电桥平衡.所以R 1 R 4 =R 2 R 3 . （2）O点加压后，金属片发生形变，由于四个电阻是固定在金属片上的，所以R 1 、R 4 被拉长，R 2 、R 3 被拉宽，故R 1 、R 4 电阻增大，R 2 、R 4 减小，电桥平衡破坏. （3）R 1 、R 4 电阻增大，导致A、B两端电压增大，所以A点电势将高于B点.血压越高F越大，金属片形变越大，电阻变化越大，电压表的示数越大，从而测量出人体血压
