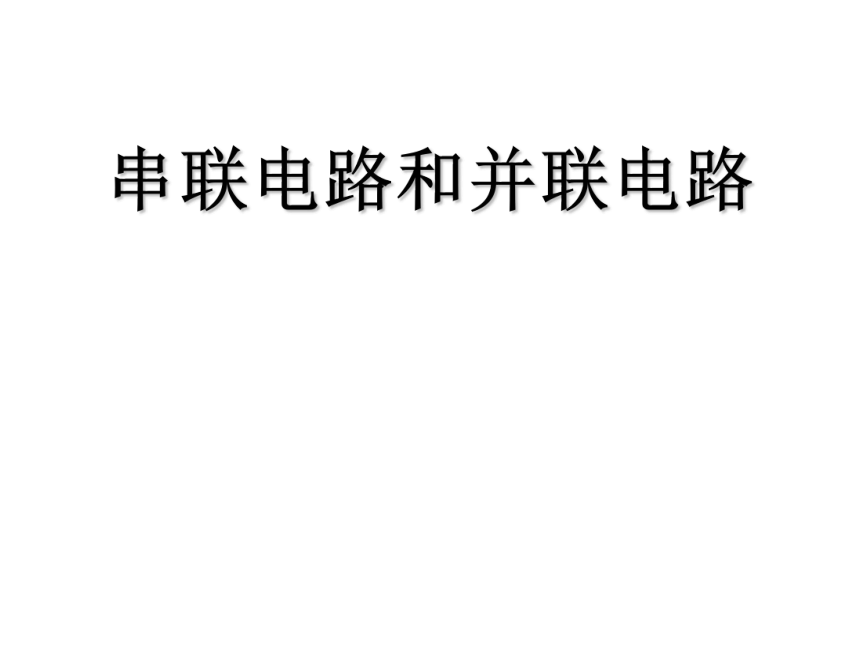

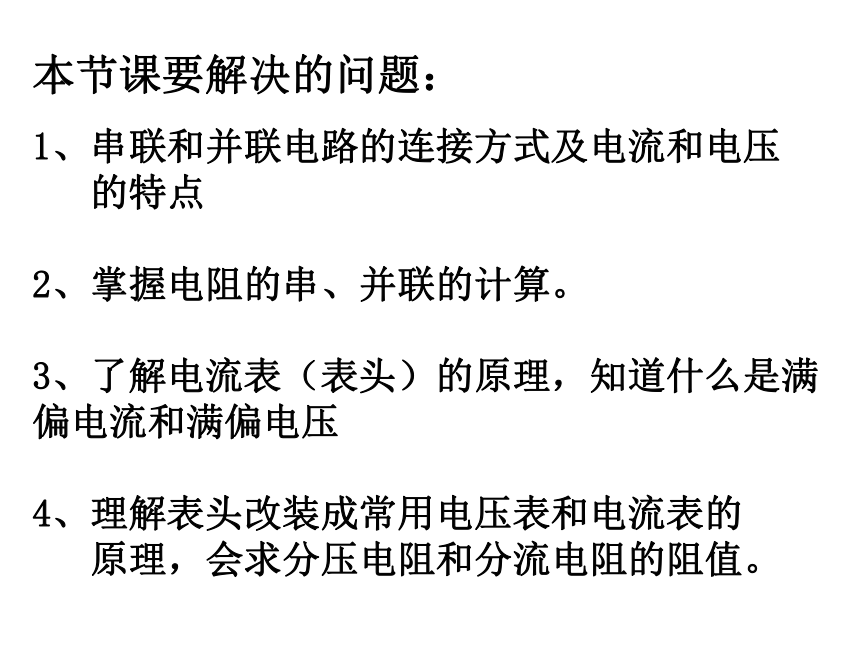

课件19张PPT。串联电路和并联电路本节课要解决的问题：
1、串联和并联电路的连接方式及电流和电压
的特点
2、掌握电阻的串、并联的计算。
3、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压
4、理解表头改装成常用电压表和电流表的

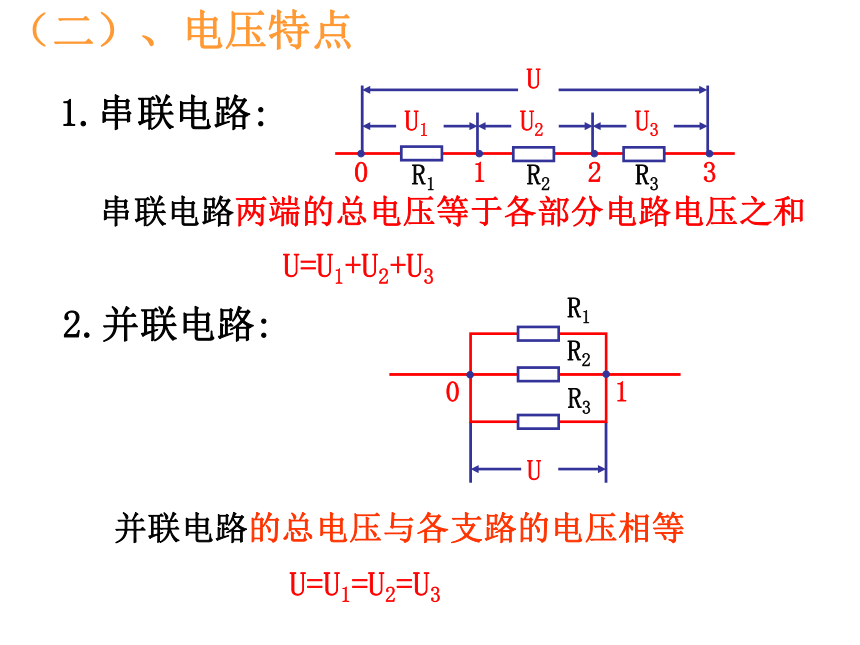

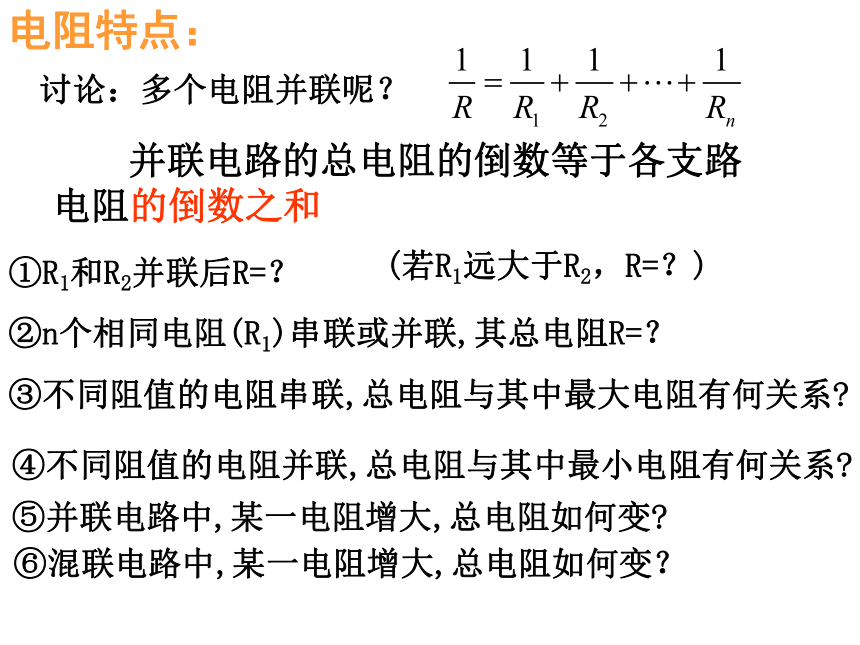

原理，会求分压电阻和分流电阻的阻值。一、认识电路1. 串联电路?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式2. 并联电路?I0 = I1 = I2 = I3串联电路各处的电流相同2.并联电路:并联电路的总电流等于各支路的电流之和（一）、电流特点1.串联电路:I0 = I1 + I2 + I3+…U=U1+U2+U3（二）、电压特点串联电路两端的总电压等于各部分电路电压之和2.并联电路:1.串联电路:U=U1=U2=U3并联电路的总电压与各支路的电压相等R1R2R3串联电路的总电阻等于各部分电路电阻之和（三）、电阻特点1.串联电路:讨论：多个电阻串联呢？2.并联电路:讨论：多个电阻并联呢？并联电路的总电阻的倒数等于各支路电阻的倒数之和电阻特点：①R1和R2并联后R=？(若R1远大于R2，R=？)②n个相同电阻(R1)串联或并联,其总电阻R=？③不同阻值的电阻串联,总电阻与其中最大电阻有何关系? ④不同阻值的电阻并联,总电阻与其中最小电阻有何关系?⑤并联电路中,某一电阻增大,总电阻如何变?⑥混联电路中,某一电阻增大,总电阻如何变？二、串并联电路特点1.串联电路2.并联电路例：如图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为( )A.4:2:1
B.2:1:1
C.3:2:1
D.以上都不对R1R1R2R3R3abcdA100V20V40V40V100V50V25V25V例：四个电阻R1、R2 、R3、R4如图所示连接,若R1=R2=R3=R4=2Ω,且R1两端的电压为4V,求:
(1)电路的总电阻.(2)电阻R2两端的电压R总=1.2ΩU2=6V2. 三个主要参数①内阻:电流计内阻Rg②量程：满偏电流 Ig③满偏电压Ug3.电路图符号：三、电流计(表头)1、作用：测量微小电流和电压四、电流计（表头）改装电压表 例1:有一个表头，Ig=200μA，Rg=530Ω，改装成量程为2V的电压表， ①应将加入的电阻如何连接？
②连接的电阻为多大？
③改装后的表盘如何刻度？
在表头串联一个阻值较大的电阻解：串联大电阻根据欧姆定律,U=Ig（R+Rg）,得R=9470Ω原表盘刻度 对应 改装后表盘刻度
200μA
15OμA
100μA
50μA
02.00V1.50V1.00V0.50V02．如果将表头改装成大量程的电流表，
①应将加入的电阻如何连接？
②若改装后的电流表量程为I,连接的电阻值为多大？(用I、Ig、Rg表示）
③改装后的表盘将如何刻度？解：并联小电阻原表盘刻度 对应 改装后表盘刻度
200μA
15OμA
100μA
50μA
0根据欧姆定律,IgRg=（I-Ig）R ，得R=IgRg/(I-Ig)3I/4II/2I/40练习：1.如图所示为一双量程电压表的示意图.已知电流表G的量程为0~100μA,内阻为600Ω,则图中串联的分压电阻R1= Ω, R2= Ω4.94X104105 串并联电路特点1.串联电路2.并联电路 课堂小结一.电阻的串并联：串联分压、并联分流
二.电表的改装
1.表头G：Ug=IgRg
2.表头改装成电压表：串联大电阻
3.表头改装成电流表：并联小电阻
课堂小结A.两只电表的指针偏转角相同
B.两只电表的指针都不偏转
C.电流表指针的偏转角小于电压表指针的偏转角
D.电流表指针的偏转角大于电压表指针的偏转角2.用两只完全相同的电流表,分别改装成一只量程更大的电流表和一只电压表,将它们串联起来接入电路中,如图所示,此时( )C
