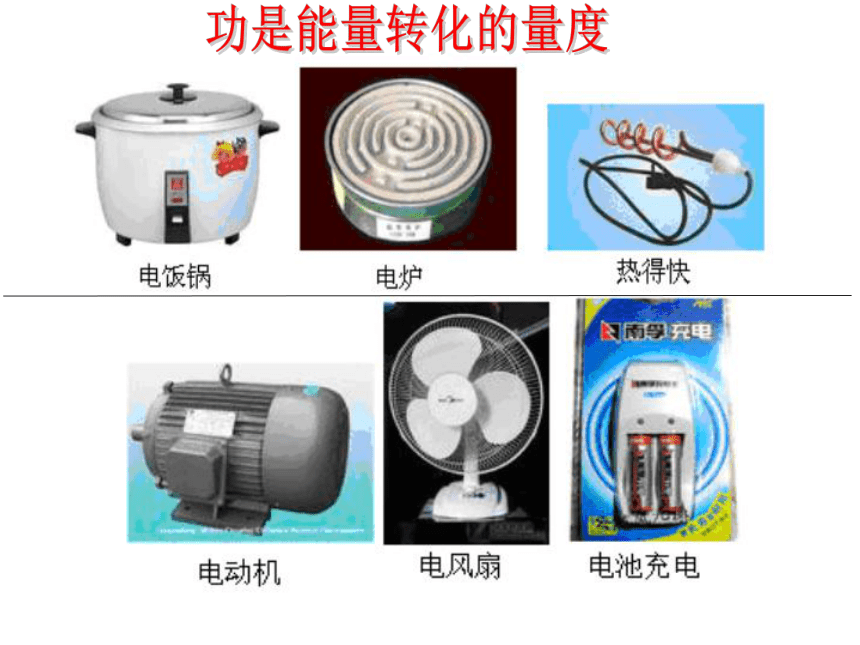

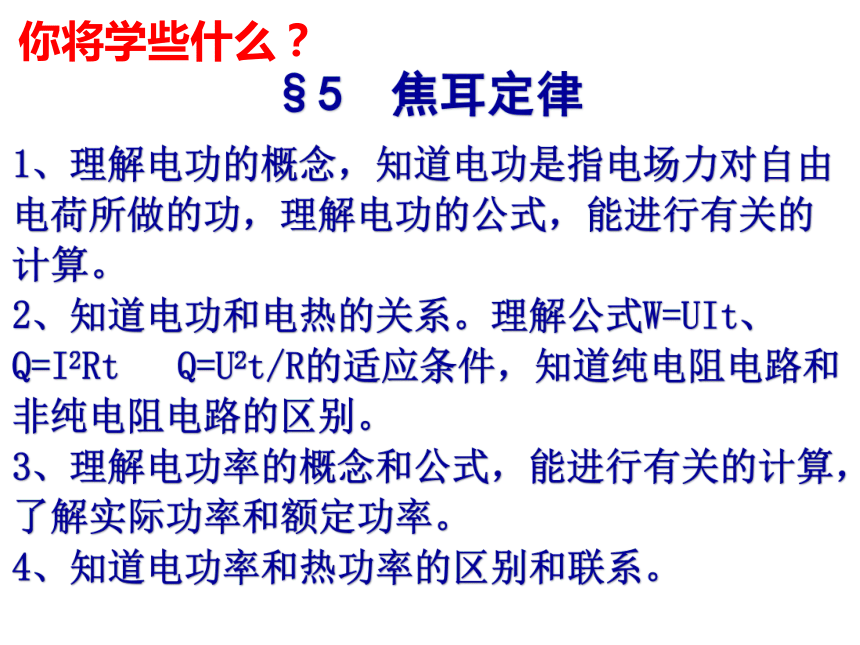

课件18张PPT。焦耳定律人民教育出版社高中物理选修3—1功是能量转化的量度1、理解电功的概念，知道电功是指电场力对自由电荷所做的功，理解电功的公式，能进行有关的计算。
2、知道电功和电热的关系。理解公式W=UIt、Q=I2Rt Q=U2t/R的适应条件，知道纯电阻电路和非纯电阻电路的区别。
3、理解电功率的概念和公式，能进行有关的计算，了解实际功率和额定功率。

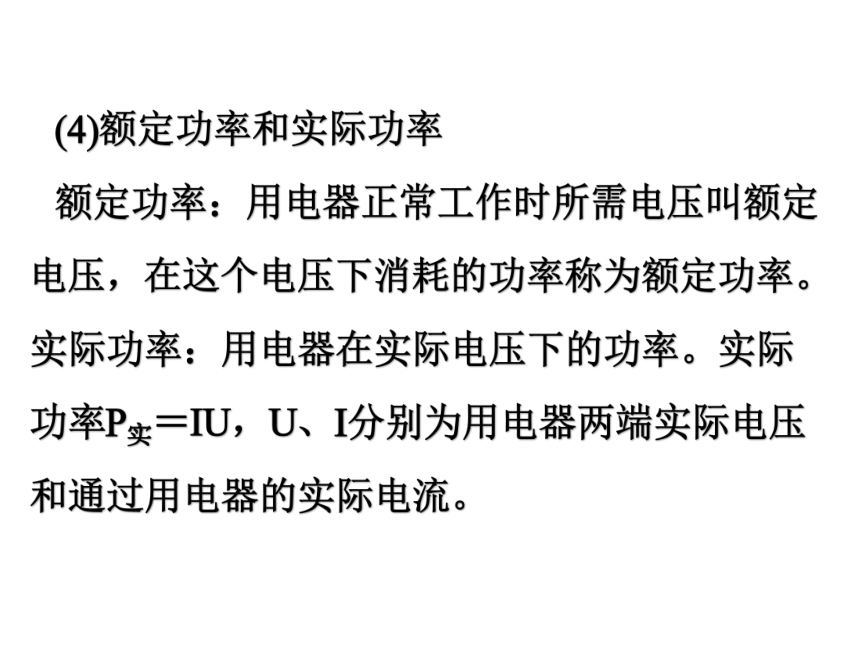

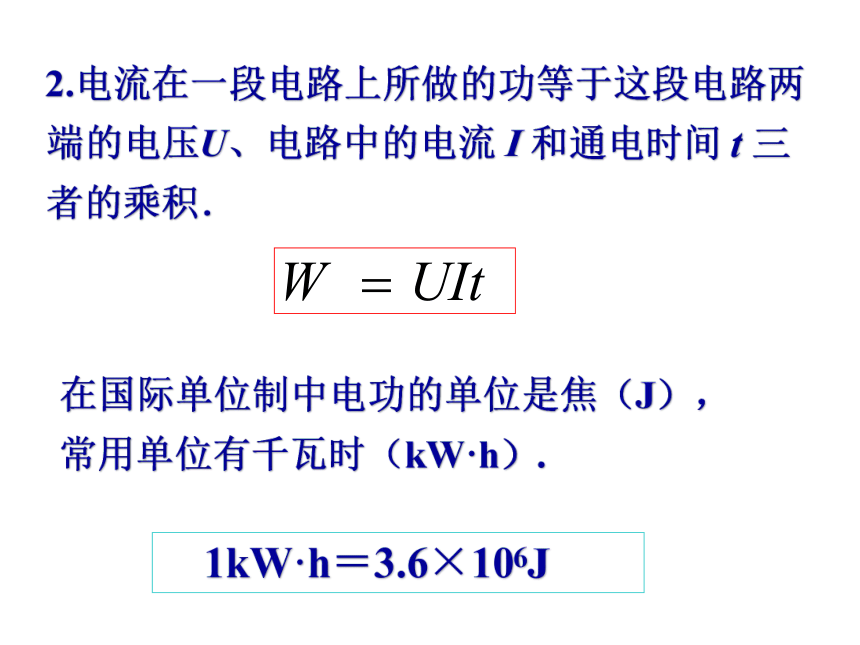

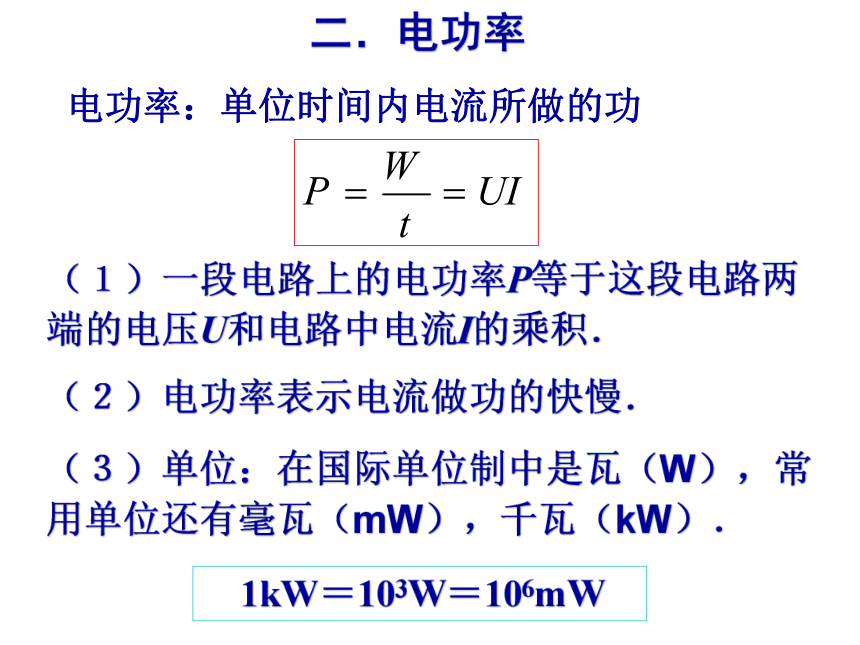

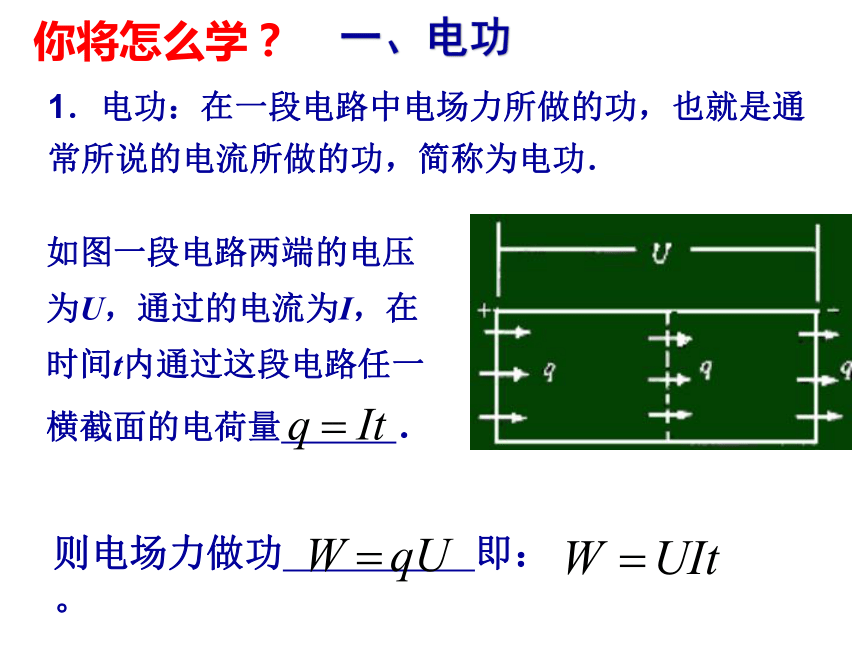

4、知道电功率和热功率的区别和联系。你将学些什么？§5 焦耳定律一、电功如图一段电路两端的电压为U，通过的电流为I，在时间t内通过这段电路任一横截面的电荷量 ．则电场力做功 即： 。 1．电功：在一段电路中电场力所做的功，也就是通常所说的电流所做的功，简称为电功．你将怎么学？2.电流在一段电路上所做的功等于这段电路两端的电压U、电路中的电流 I 和通电时间 t 三者的乘积．在国际单位制中电功的单位是焦（J），常用单位有千瓦时（kW·h）. 1kW·h＝3.6×106J（１）一段电路上的电功率P等于这段电路两端的电压U和电路中电流I的乘积． 1kW＝103W＝106mW电功率：单位时间内电流所做的功（２）电功率表示电流做功的快慢．（３）单位：在国际单位制中是瓦（W），常用单位还有毫瓦（mW），千瓦（kW）．二．电功率(4)额定功率和实际功率
额定功率：用电器正常工作时所需电压叫额定电压，在这个电压下消耗的功率称为额定功率。
实际功率：用电器在实际电压下的功率。实际功率P实＝IU，U、I分别为用电器两端实际电压和通过用电器的实际电流。1.电流通过电阻时产生的热量称为电热.3、热功率：三．焦耳定律2.电流通过导体时产生的热量Q等于电流I的二次方、导体的电阻 R 和通电时间 t 三者的乘积 ．非纯电阻电路：将电能全部都转化为内能的电路。如电炉、电烙铁、电饭锅等电热器件组成的电路。并非所有电能都转化为内能的电路。如电路中含有电动机在转动或有电池充电的电路。 纯电阻电路：白炽灯及不转动的电动机是纯电阻器件四、 电功和电热的关系1、纯电阻电路中： 2、非纯电阻电路中： 欧姆定律不成立，说明欧姆定律不适用于非纯电阻电路！ 计算电功时，只能用W=IUt；计算电功率时，只能用P=IU 计算电热时，只能用Q=I2Rt；计算电热功率时，只能用P=I2R W=Q， 即UIt=I2Rt， 有 （欧姆定律成立） 计算电功和电热时： W = Q =UIt=I2Rt= 计算电功率和热功率时： P=UI=I2R= 例1.规格为“220V，1000W”的电炉，求：
?电炉正常工作时，通过电阻丝的电流
?电炉的电阻 例2.一个电动机，线圈电阻是0.4Ω，当它两端所加的电压为220V时，通过的电流是50A．这台电动机每分钟所做的机械功是多少？解：电阻消耗的功率为
P热=I2R=502×0.4=1×103W
电动机消耗的功率为
P电=IU=50×220W=1.1×104W
电动的输出功率为
P机=P电-P热=1×104W
电动机每分钟所做的机械功为
W=P机t=1×104×60J=6×105J动动脑筋! 如右图所示的电路，若将玩具电动机卡住，电流表的示数如何变化？解：电动机转动时，电路为非纯电阻电路，有I非< 。若将玩具电动机卡住，则电路变为纯电阻电路，有I纯= ，即I纯>I非。电流变示数变大。小结１．电功 Ｗ=ＵＩｔ
电功率 Ｐ＝ＵＩ ２．电热 Ｑ＝Ｉ２Ｒｔ（焦耳定律）
电热功率 Ｐ＝Ｉ２Ｒ 3、纯电阻电路及非纯电阻电路中
电功和电热的关系你学的怎么样？当堂检测（必做题）1、关于电功，下列说法中正确的有( )
A．电功的实质是电场力所做的功
B．电功是电能转化为内能
C．电场力做功是电能转化为其他形式能量的量度
D．电流通过电动机时的电功率和热功率相等AC2、对计算任何用电器的电功率都适用的公式是 CD3．加在某台电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的热功率为（ ）
A．P B．U2/r
C． D．P-C4、一直流电动机线圈内阻一定，用手握住转轴使其不能转动，在线圈两端加电压为0.3 V，电流为0.3 A。松开转轴，在线圈两端加电压为2 V时，电流为0.8 A，电动机正常工作。求该电动机正常工作时，输入的电功率是多少？电动机的机械功率是多少？当堂检测（选做题）①1.6 W②0.96 W
