3.4 通电导线在磁场中受到的力（共21张ppt)

课件21张PPT。栖霞二中 王丽丽通电导线在磁场中受到的力人教版选修3-1第三章第四节一、安培力的定义安培磁场对通电导线的作用力
称为安培力二、安培力的大小：

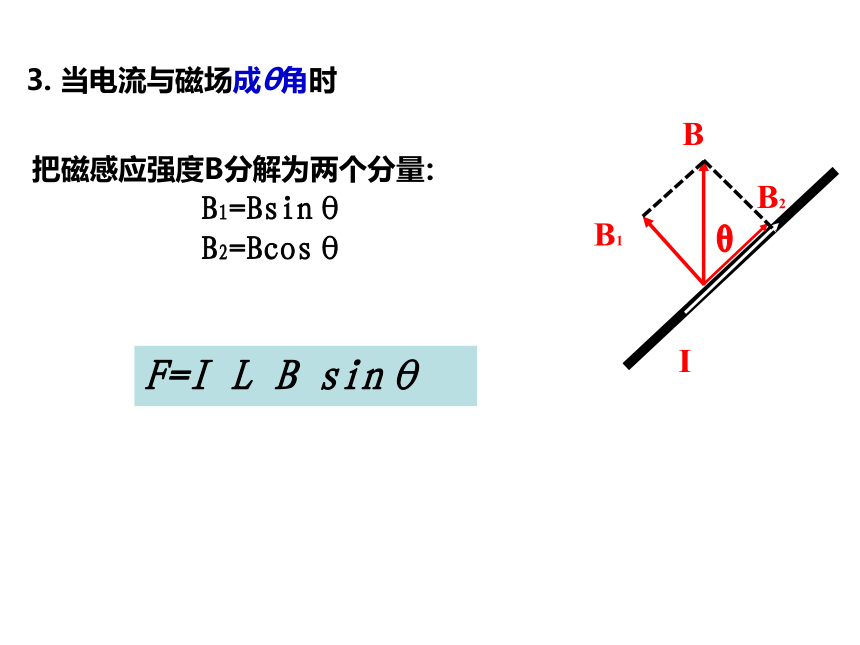

在匀强磁场中2. 当电流与磁场平行时：F＝ILBF＝01.当电流与磁场垂直时：把磁感应强度B分解为两个分量：
B1=Bsinθ
B2=Bcosθ

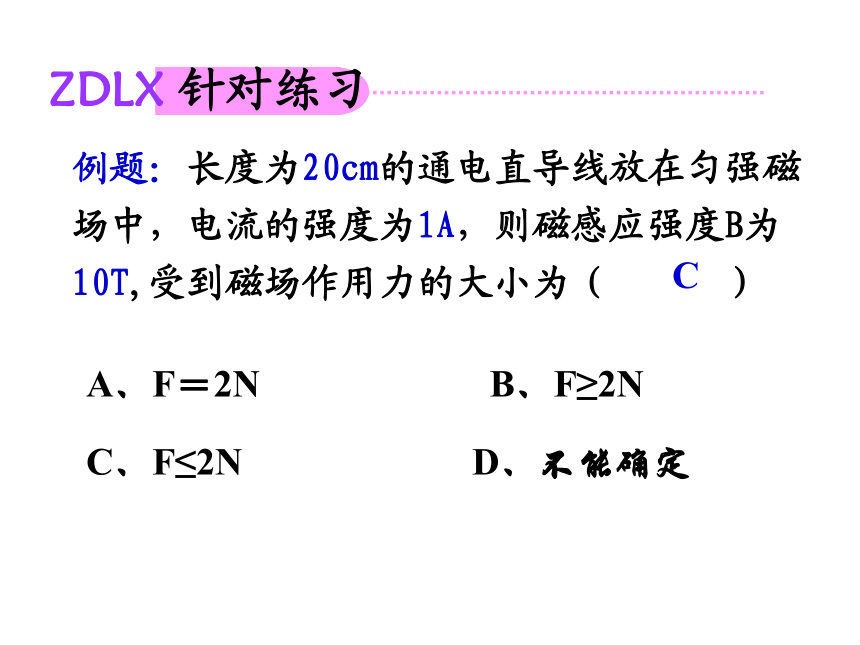

3. 当电流与磁场成θ角时F=I L B sinθ例题：长度为20cm的通电直导线放在匀强磁场中，电流的强度为1A，则磁感应强度B为 10T,受到磁场作用力的大小为（ ）A、F＝2N B、F≥2N

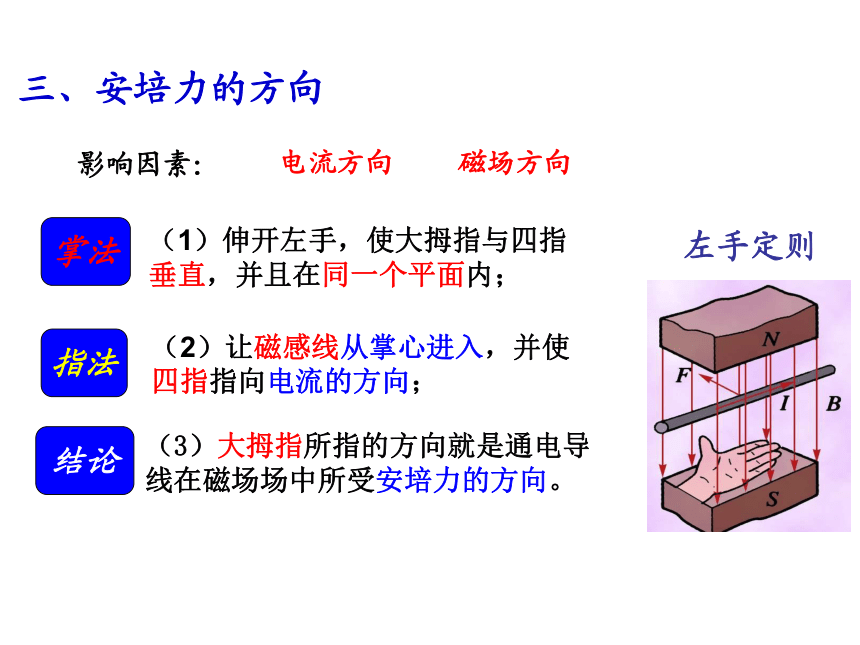

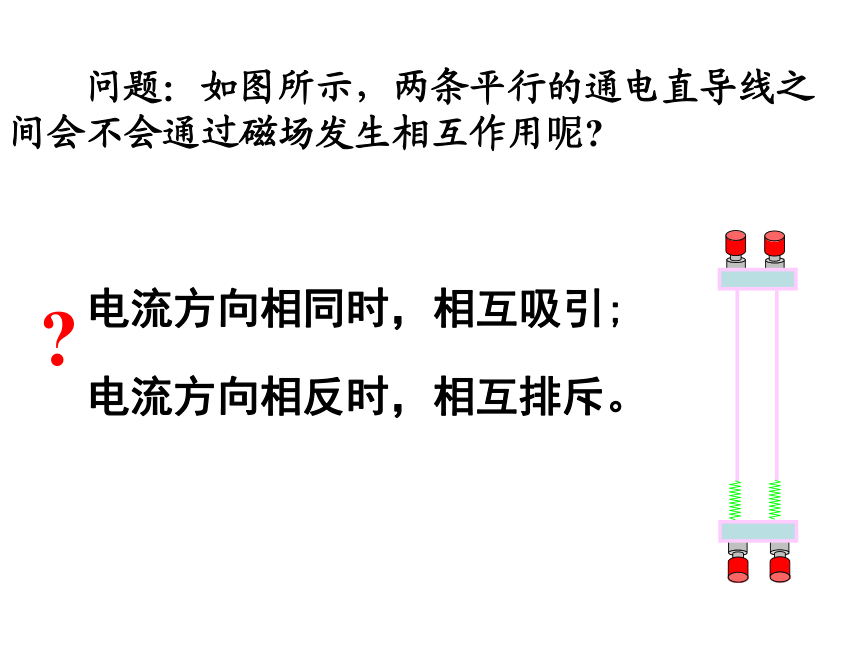

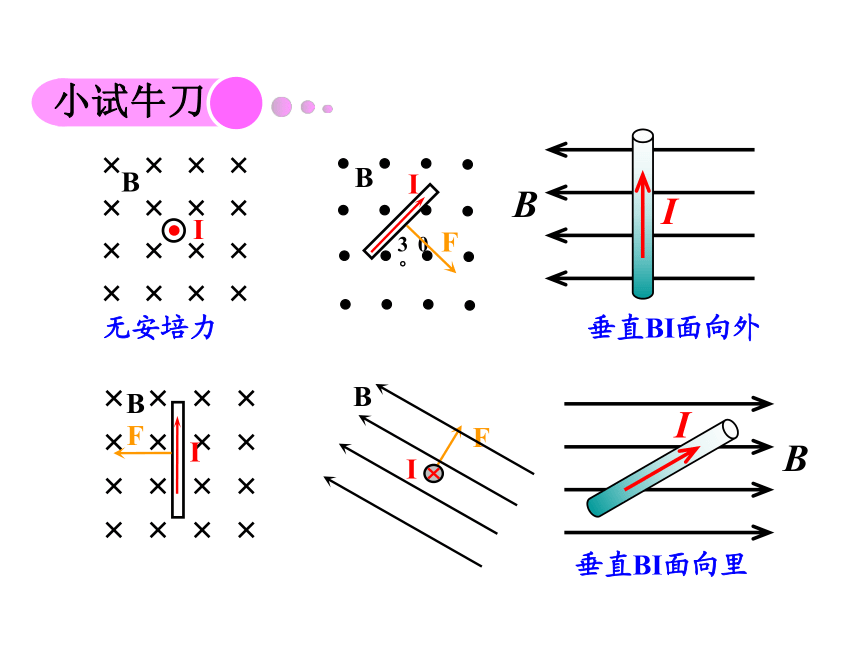

C、F≤2N D、不能确定CZDLX 针对练习三、安培力的方向电流方向 磁场方向影响因素： 左手定则小试牛刀IB30°IB垂直BI面向外无安培力IB垂直BI面向里三、安培力的方向电流方向 磁场方向影响因素： 左手定则B与I可以不垂直，但安培力F的方向既垂直于磁场B方向，又垂直于电流方向，安培力垂直于电流与磁场所在平面 问题：如图所示，两条平行的通电直导线之间会不会通过磁场发生相互作用呢?电流方向相同时，相互吸引;
电流方向相反时，相互排斥。?分析：电流方向相同电流方向相反四、安培力的应用磁电式电流表??电风扇各种类型数控机床有轨电车各种机器人中国电磁炮有安培力的作用如此丰富多彩的电动世界因为一、安培力的定义磁场对通电导线的作用力称为安培力二、安培力的大小：F=I L B sinθ三、安培力的方向左手定则四、安培力的应用电动机
