课件15张PPT。 电路实验复习 (一)对真理的追求比对真理的占有更可贵。
——爱因斯坦1.伏安法测电阻：电流表内、外接
2.滑动变阻器的选择：分压、限流
3.电路的设计、仪器的选择、实物图连接：
4.电表的读数方法：

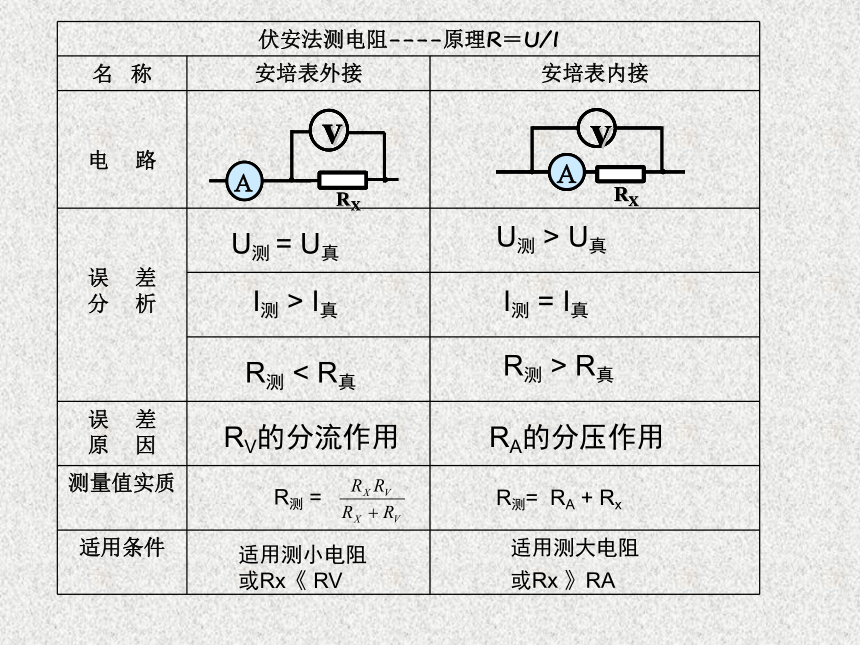

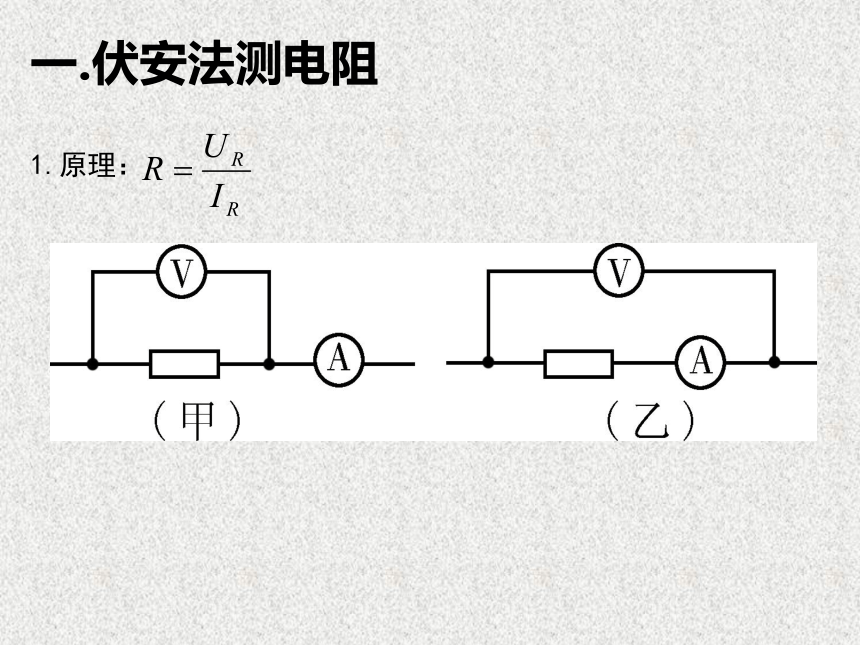

5.多用电表的使用：回音壁：一.伏安法测电阻1.原理：
U测 = U真U测 > U真I测 > I真R测 < R真RV的分流作用I测 = I真R测 > R真RA的分压作用R测= RA + Rx适用测大电阻
或Rx 》RA 适用测小电阻

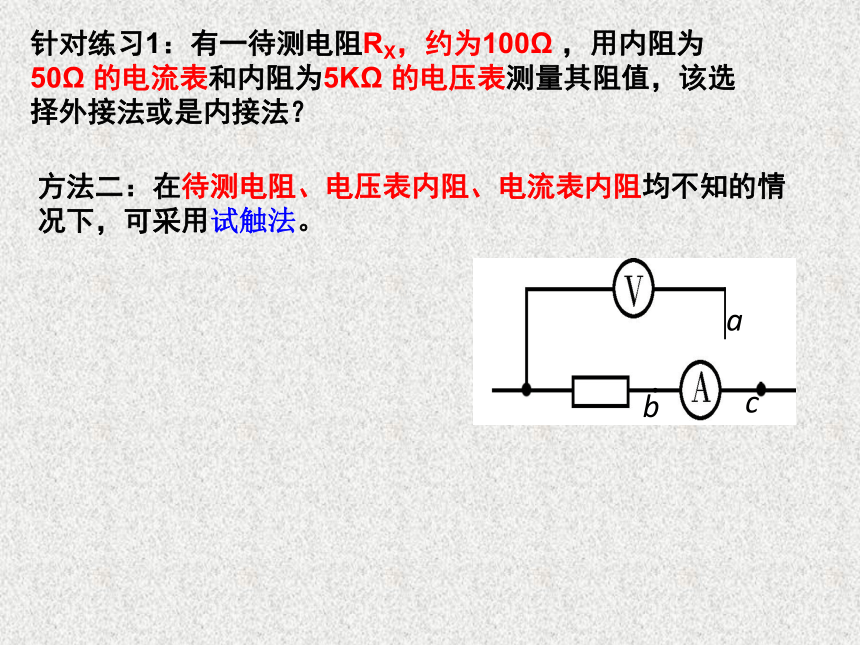

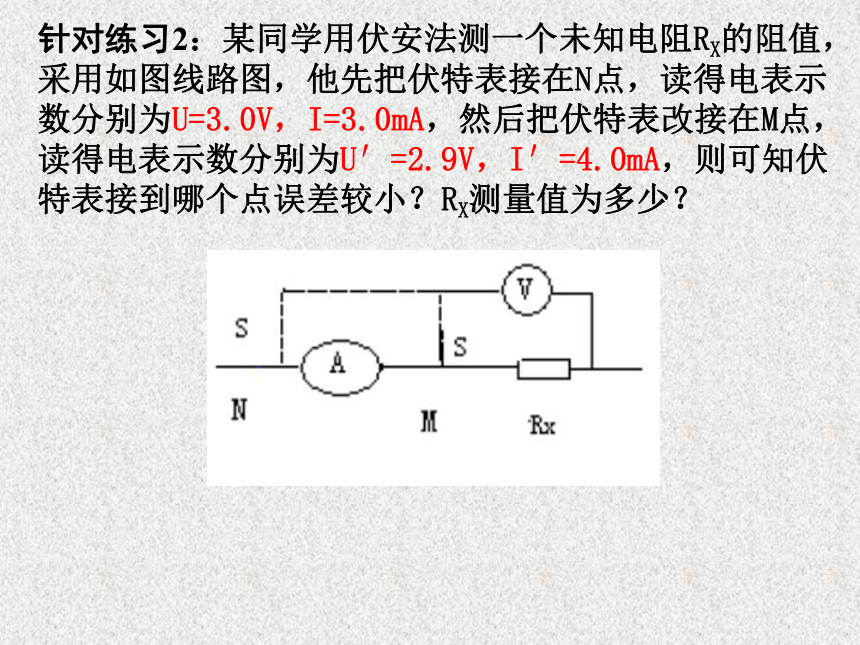

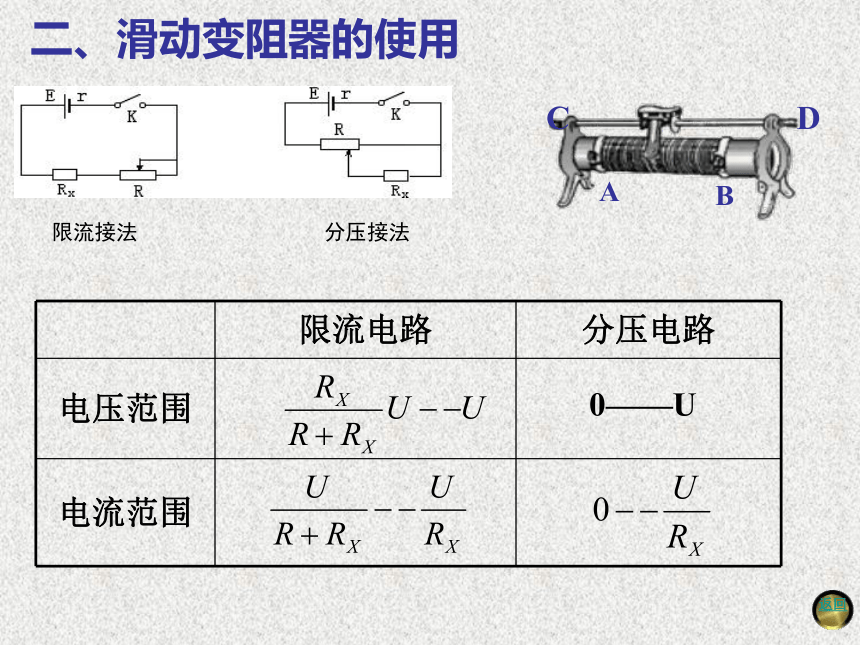

或Rx《 RVR测 = 方法二：在待测电阻、电压表内阻、电流表内阻均不知的情况下，可采用试触法。针对练习1：有一待测电阻RX，约为100Ω ，用内阻为50Ω 的电流表和内阻为5KΩ 的电压表测量其阻值，该选择外接法或是内接法？针对练习2：某同学用伏安法测一个未知电阻RX的阻值，采用如图线路图，他先把伏特表接在N点，读得电表示数分别为U=3.0V，I=3.0mA，然后把伏特表改接在M点，读得电表示数分别为U′=2.9V，I′=4.0mA，则可知伏特表接到哪个点误差较小？RX测量值为多少？返回0——U二、滑动变阻器的使用限流接法分压接法两种电路比较：
分压接法的优势是：电压变化范围大，限流接法的优势在于电路连接简便，附加功率损耗较小．当两种接法均可满足实验要求时，一般选限流接法．但以下两种情况必须选用分压接法：返回1.要求被控制电路的电流(或电压)从零开始可连续调节时2.滑动变阻器的最大值远小于被测电阻的阻值时；三、电压表和电流表的估读方法：4、电表读数：
电流表
（0-0.6A）精确度0.02A 最终读数为小数点两位
（0-3A） 精确度0.1A 最终读数为小数点两位
电压表
（0-3V）精确度0.1V 最终读数为小数点两位
(0-15V) 精确度0.5V 最终读数为小数点一位四、综合应用——实验设计1．安全性原则 — 不超过电表量程﹑滑动变阻器的
额定电流2．精确性原则 — 内外接法选择，电流表电压表不能 小偏角使用（一般要大于满偏度的1/3），以减少测读误差3．方便性原则 —选择合适的滑动变阻器返回例：有一个电阻Rx，其阻值大约是25 kΩ ，可供选择的器材是：
电流表A1 (0--100μA, 2 kΩ)
电流表A2 (0--500μA, 300Ω)
电压表V1 (0--10V, 100 kΩ）
电压表V2 (0--50V, 500 K Ω）
直流稳压电源E （15V，1A）
滑动变阻器 R (1 kΩ, 1W)
电键K和若干根导线．
试选择适当的器材，选取适当的电路，使测量尽可能准确，并画出电路图，并将实物图连线。实验仪器：1.待测电阻：Rx，其阻值大约是25 kΩ
2.电流表A2 (0----500μA, 300Ω)
3.电压表V1 (0----10V, 100 kΩ）
4.直流稳压电源E （15V，1A）
5.滑动变阻器 R (1 kΩ, 1W)
6.电键K和若干根导线．
返回五 、多用电表的使用15．（8分） （1）用多用表的欧姆档测量阻值约为几十k?的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上__________________。 a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档?1k
d．旋转S使其尖端对准欧姆档?100
e．旋转S使其尖端对准交流500V档，并拔出两表笔
c、a、b、e（2）（多选题）下述关于用多用表欧姆档测电阻的说法中正确的是（ ）
A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时都必须重新调零根据左图所示指针位置，此被测电阻的阻值约为___________?。12kA.C
