高中物理人教版必修1 2.3匀变速直线运动的位移与时间的关系课件（15张）

(共15张PPT)
2.3 匀变速直线运动的
位移与时间的关系
第二章 匀变速直线运动的研究
第二章 匀变速直线运动的研究
第二章 匀变速直线运动的研究

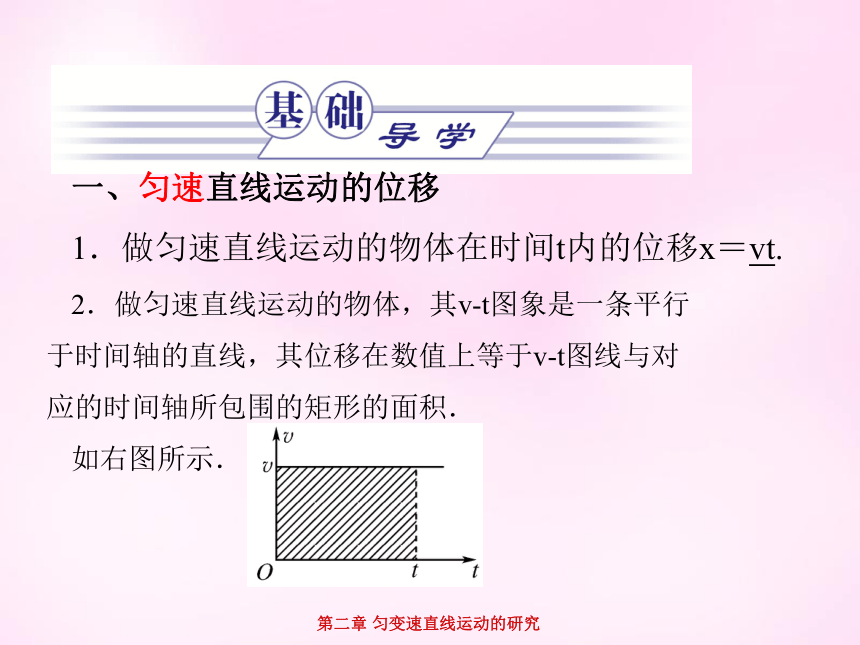

一、匀速直线运动的位移
1．做匀速直线运动的物体在时间t内的位移x＝vt.
2．做匀速直线运动的物体，其v-t图象是一条平行于时间轴的直线，其位移在数值上等于v-t图线与对应的时间轴所包围的矩形的面积．
如右图所示．
第二章 匀变速直线运动的研究

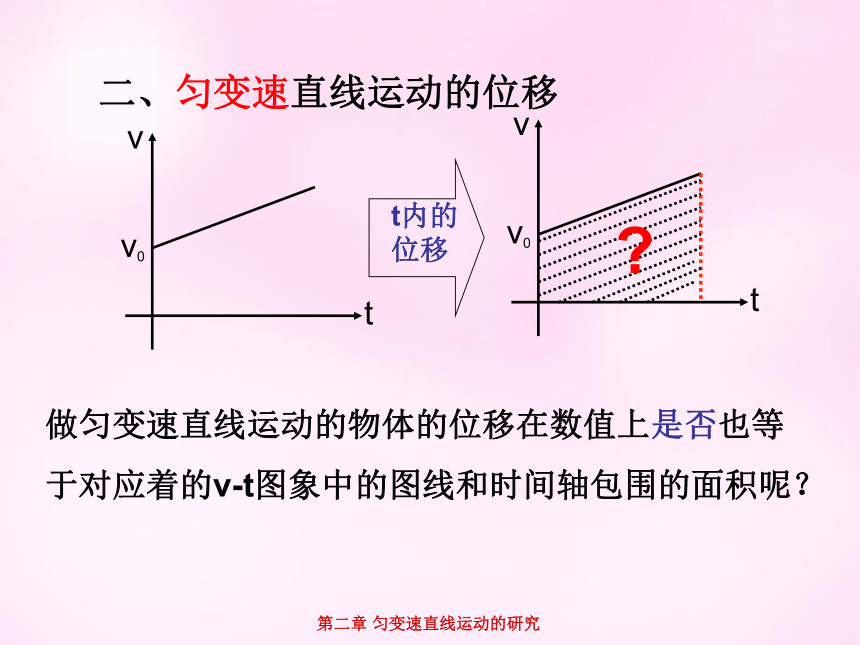

二、匀变速直线运动的位移
做匀变速直线运动的物体的位移在数值上是否也等
于对应着的v-t图象中的图线和时间轴包围的面积呢？
?
第二章 匀变速直线运动的研究
第二章 匀变速直线运动的研究

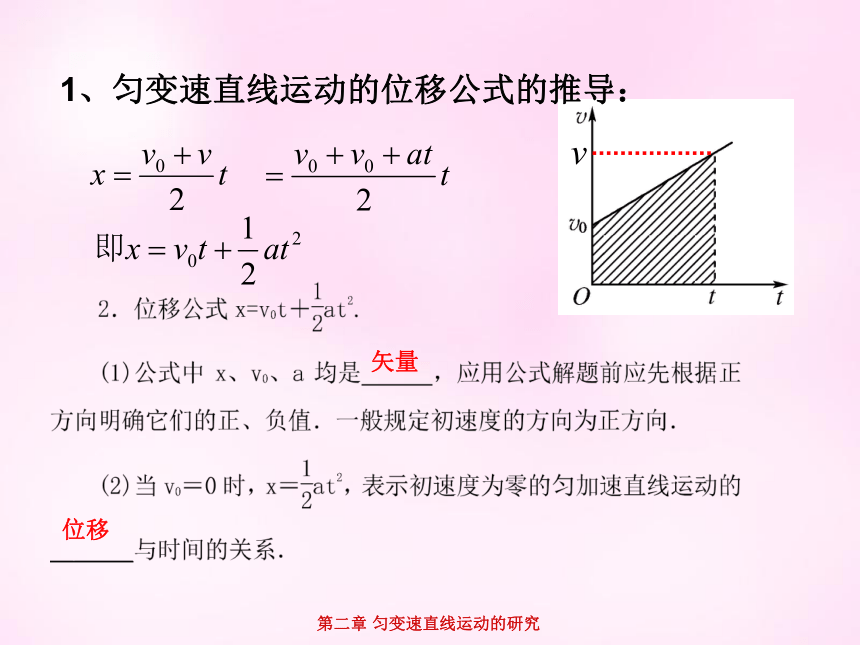

1、匀变速直线运动的位移公式的推导：
矢量
位移
第二章 匀变速直线运动的研究
【解析】　v-t图线与时间轴所围面积S=1/2(上底+下底)×高=1/2×(10+20)×8=120，此面积对应于列车8 s内的位移，故该列车在8 s内的位移是120 m.
【答案】　120 m
1、如右图所示为一列火车出站后做匀加速直线运动的v-t图象．请用“图象面积法”求出这列火车在8 s内的位移．
第二章 匀变速直线运动的研究
第二章 匀变速直线运动的研究
第二章 匀变速直线运动的研究
【答案】　D
第二章 匀变速直线运动的研究
第二章 匀变速直线运动的研究
第二章 匀变速直线运动的研究
第二章 匀变速直线运动的研究
(1)以上比例成立的前提是物体做初速度为零的匀加速直线运动．
(2)对于末速度为零的匀减速直线运动，可把它看成逆向的初速度为零的匀加速直线运动，应用比例关系，可使问题简化．
3.一个做匀变速直线运动的物体，初速度为0.5 m/s，在第9 s内的位移比第5 s内的位移多4 m，求：(1)物体的加速度；(2)物体在9 s内通过的位移．
【答案】　(1)1 m/s2　(2)45 m
第二章 匀变速直线运动的研究
