人教版物理 4.3平面镜成像（同步课件）

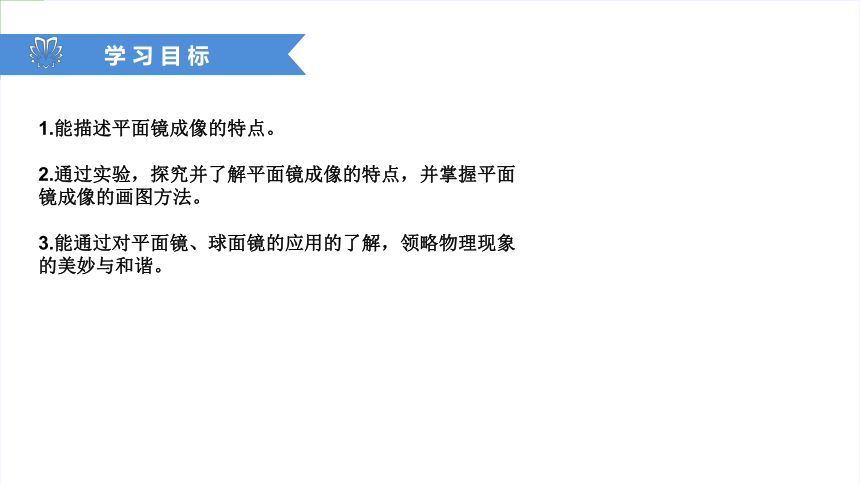

课件16张PPT。人教版《物理》八年级上册 授课：小Y老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1803070211RW810403YJ慕课联盟课程开发中心 www.moocun.com第4章第3节平 面 镜 成 像学 习 目 标1.能描述平面镜成像的特点。
2.通过实验，探究并了解平面镜成像的特点，并掌握平面镜成像的画图方法。

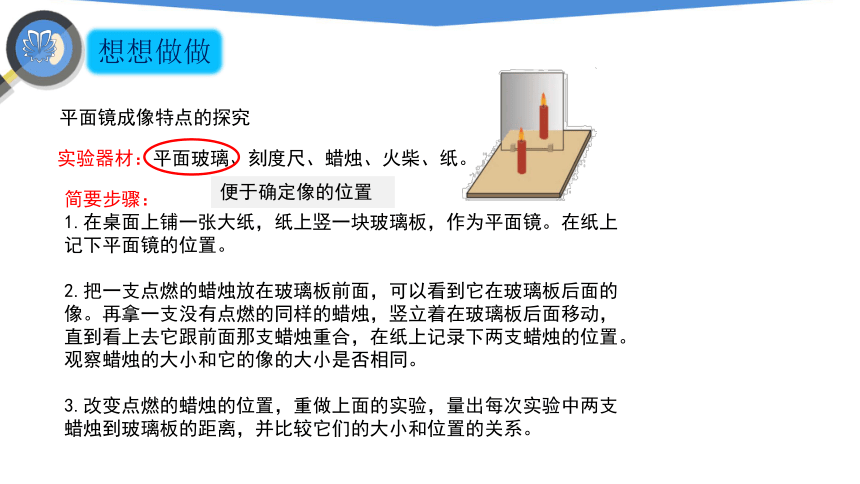

3.能通过对平面镜、球面镜的应用的了解，领略物理现象的美妙与和谐。想 一 想平的、光滑的、能成像的反射面叫平面镜。当我们照镜子的时候可以看到镜子里有一个跟你一样的“人”，镜子里的那个“人”就是你的像。想想做做平面镜成像特点的探究实验器材：平面玻璃、刻度尺、蜡烛、火柴、纸。简要步骤：
1.在桌面上铺一张大纸，纸上竖一块玻璃板，作为平面镜。在纸上记下平面镜的位置。
2.把一支点燃的蜡烛放在玻璃板前面，可以看到它在玻璃板后面的像。再拿一支没有点燃的同样的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛重合，在纸上记录下两支蜡烛的位置。观察蜡烛的大小和它的像的大小是否相同。

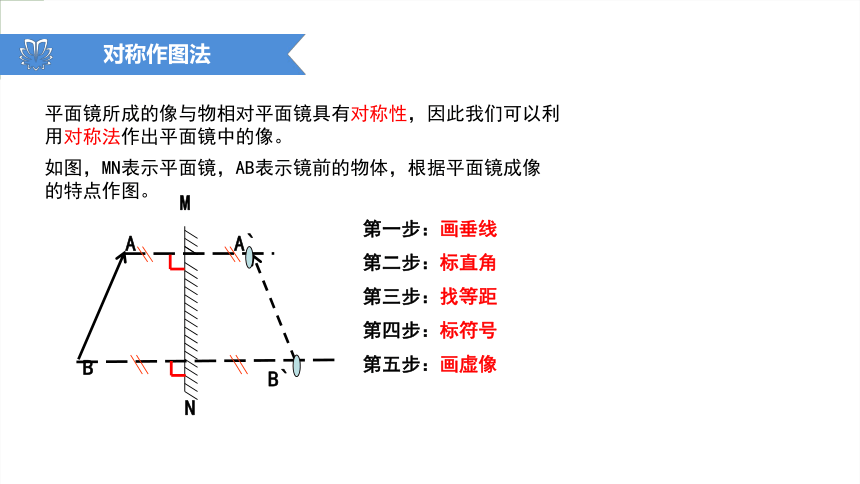

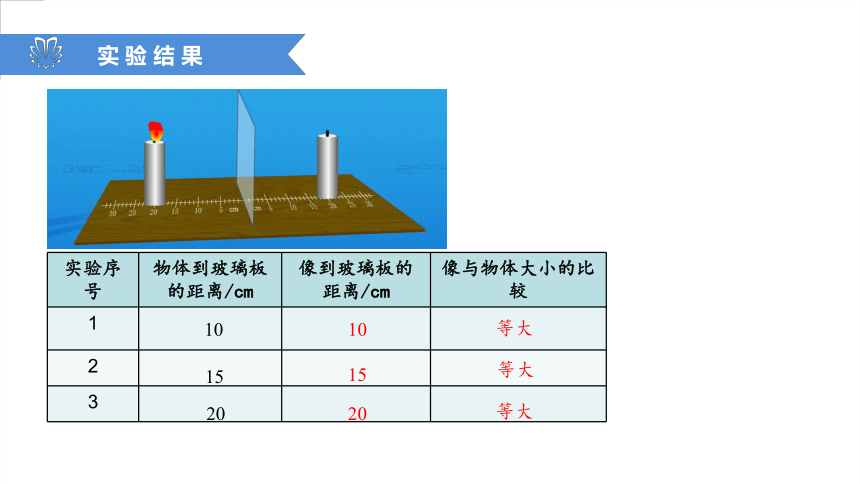

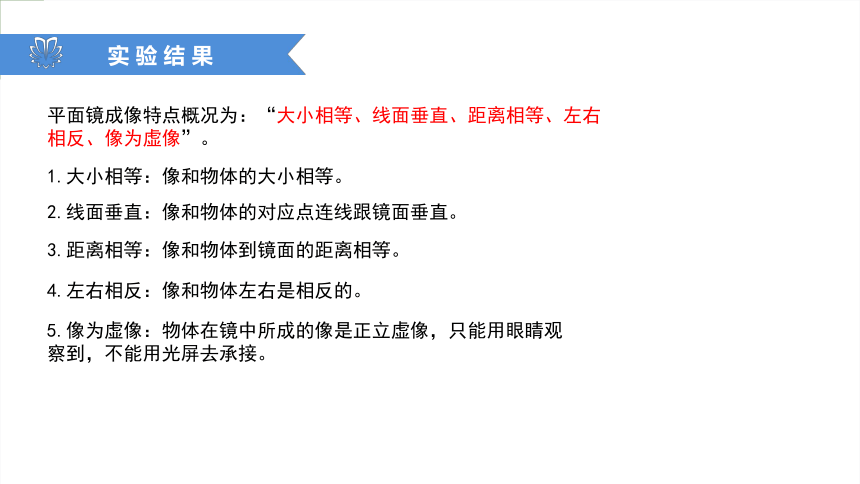

3.改变点燃的蜡烛的位置，重做上面的实验，量出每次实验中两支蜡烛到玻璃板的距离，并比较它们的大小和位置的关系。便于确定像的位置实 验 结 果101520101520等大等大等大实 验 结 果平面镜成像特点概况为：“大小相等、线面垂直、距离相等、左右相反、像为虚像”。1.大小相等：像和物体的大小相等。2.线面垂直：像和物体的对应点连线跟镜面垂直。3.距离相等：像和物体到镜面的距离相等。4.左右相反：像和物体左右是相反的。5.像为虚像：物体在镜中所成的像是正立虚像，只能用眼睛观察到，不能用光屏去承接。对称作图法 平面镜所成的像与物相对平面镜具有对称性，因此我们可以利用对称法作出平面镜中的像。如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。A`B`第一步：画垂线第二步：标直角第三步：找等距第四步：标符号第五步：画虚像光反射定律作图S＇光源S向四处发光，一些光经平面镜反射后进入了眼睛，引起视觉。由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼光线的反向延长线S＇处发出的。S＇就是S在平面镜中的像。由于平面镜后并不存在光源S＇，进入眼睛的光并非真正来自S＇，所以把S＇叫做虚像。实 像 与 虚 像光 屏实像是由实际光线形成的像，能被光屏承接。虚像是由实际光的反向延长线会聚而成的，不能被光屏承接。平面镜的应用成像平面镜的应用改变光路潜望镜塔式太阳能电站凸面镜与凹面镜F F
凹面镜凸面镜会聚作用,实焦点发散作用,虚焦点凸面镜与凹面镜凹面镜凸面镜利用球面内表面作反射面的镜子利用球面外表面作反射面的镜子对光线有会聚作用对光线有发散作用随 堂 练 习检查视力的时候，视力表放在被测者头部的上方，被测者识别对面墙上镜子里的像，如图所示．视力表在镜中的像与被测者相距多远？（　 ）
A．5m B．4.6m C．4.2m D．3.3m解析：
由图示可知，视力表与平面镜之间的距离为2.5m，被测者与视力表之间的距离为0.4m，
根据平面镜成像特点，物体与像到镜面的距离相等，可得视力表在镜中的像与视力表之间的距离为2.5m+2.5m=5m，
则视力表在镜中的像与被测者相距5m-0.4m=4.6m．
故选B．B小 结成像特点成像原理应 用 光的反射成虚像等效替代法实验方法 平面镜所成的像与物体关于镜面对称慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
